Asennus lämpöpattereille: valinta, asennus ja tyypit

Jäähdytyslämmittimet sijoitetaan yleensä ikkunoiden alle. Vain joskus hanke tarjoaa toisen sijainnin. Lämmittimien kiinnittämiseen käytetään lämpöpattereiden lämpöpattereita. Tällä hetkellä niitä on monia.

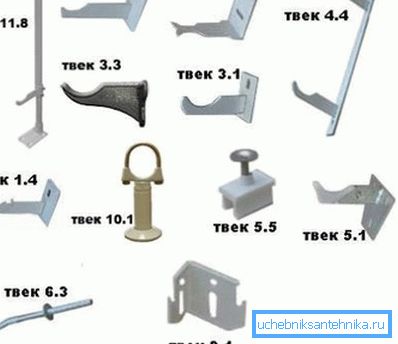

Lämmittimien kiinnikkeet ovat hyvin erilaisia.

Kiinnittimien valinta ja asennus

Kun valitset kiinnityselementtejä, sinun tulee keskittyä seuraaviin kohtiin:

  • materiaalia, josta tehdään lämpöpatterit;
  • akun koot;
  • seinämateriaali;
  • ikkunan mitat, niiden lukumäärä ja sijainti;
  • huoneen suunnitteluprojekti.

Kiinnitä huomiota! Ohjeessa todetaan, että mitä suurempi on lämmitin, sitä paksumpi pidikkeen pitäisi olla. Materiaalien jäähdyttimen ja kiinnittimien on vastattava toisiaan.

Edellä mainittuja näkökohtia arvioitaessa voit valita oikean tyyppiset haltijat ja määrittää halutun määrän haltijoita.

Kiinnittimien laskeminen

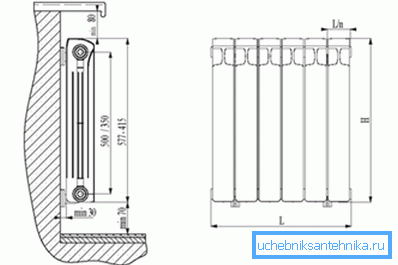

Etäisyydet, jotka on säilytettävä paristoja asennettaessa.

Kun ikkunat asennetaan, seuraavat etäisyydet säilyvät:

  • lattian tulee olla vähintään 8-12 cm;
  • seiniin noin 3-5 cm;
  • vähintään 6-10 cm: n ikkunalaudoille.

Tietoja siitä, kuinka monta kiinnitintä tarvitaan jäähdyttimeen.

Niiden lukumäärä riippuu lämmittimen pituudesta.

  1. Kun osat ovat pieniä - enintään 10 kappaletta, 2 pidintä sijoitetaan yläreunaan, toinen on kiinnitetty alla.
  2. Jos akku koostuu 10-14 solusta, 3 kiinnitintä asennetaan yläreunaan, 2 alla.
  3. Jokaista seuraavaa valurautakennon 4-7 osaa ja 10 alumiinia ja putkimaisia ​​analogeja omalla kädelläsi lisätään yksi tuki ylä- ja alaosassa.

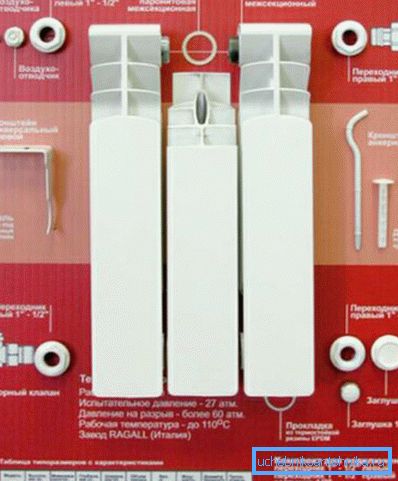

Jokaisella yksityiskohdalla on oma paikka

Merkintä kiinnitystelineille

Erittäin tärkeä kysymys on se, miten merkitään radiaattoreiden kiinnitys.

  1. Paras vaihtoehto on, kun lämmitin sijaitsee täsmälleen ikkunan keskellä. Tämän perusteella etsi seinän keskiosa ja vedä pystysuora viiva.
  2. Lisäksi on kaksi vaihtoehtoa. Jos johdotus on pienempi, vedä vaakasuora viiva, joka osoittaa akun yläreunan. Kun asennat kylmäsäiliöitä, on tärkeää asentaa lämmitysputket. Tällöin aseta syöttö (ylä) -putkesta tuleva vaakasuora viiva.
  3. Mittaa akun pitimien väliset aukot. Lykkää niitä suhteessa piirrettyihin viivoihin.

Haltijoiden tyypit

Koukut teräslevyllä.

Paristojen asennuksen järjestys ja säännöt eivät ole riippuvaisia ​​niiden tyypistä, vaan vain haltijan tyyppi muuttuu.

Valurautapatterit tukevat

Valurauta-patterien kiinnikkeet ovat paksuimmat ja raskaimmat, koska vuosien varrella pitäisi olla paljon painoa. Nämä kaarevat nastat tai litteät koukut on valmistettu erikseen tai kiinnitetty 2-3 kappaleen teräsnauhalle.

Tuotteita ei ole maalattu tai niihin kiinnitetään valkoinen (vakio) pinnoite. Voit tilata eri värin.

Yleisin tällainen kiinnitys valuraudan lämpöpattereille.

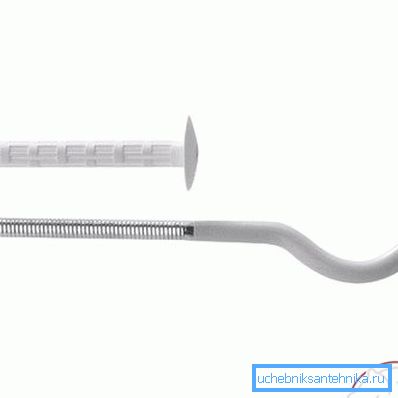

Kuvassa teräsnastan pidikkeessä.
  1. Valurautatapit.
  2. Säädettävät teräskannat. Niiden avulla voidaan muuttaa seinän ja jäähdyttimen välistä aukkoa, samanaikaisesti leikata akkua vaakasuoraan ja korkeuteen.
  3. Teräskannattimet.
  4. Metalliliuskaan ryhmitetyt pidikkeet.

Kiinnitä huomiota! Harkitse tukien kokoa ennen ostamista. Ne valmistetaan kiinnitysosien alla, eri syvyydessä. Joka tapauksessa pidikkeen on varmistettava, että rako seiniin on vähintään 30-50 mm.

Paristojen nastakannattimien lisäksi valmistetaan valuraudan koukkuja. Ne valmistetaan tyynyillä. Tuote on asennettu seuraavasti: porataan reikä, johon muovinen tappi työnnetään. Pidike on ruuvattu siihen, ja toisella puolella on kierre.

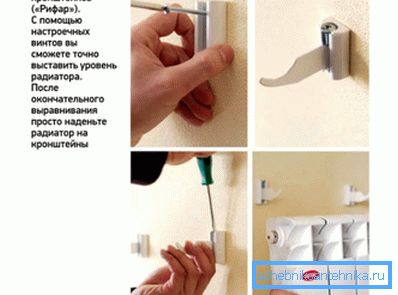

Lyhyt ohjeet asennuskiinnikkeistä.

Seinäkiinnityksen lisäksi on myös lattian asennus ja valurauta jalkojen avulla. Niiden hinta riippuu siitä, voidaanko niiden korkeutta säätää vai ei.

Ylemmät kaaret, jotka kiinnittävät tuen osat, eroavat myös toisistaan. Ne on valmistettu teräslangasta tai ne ovat muodoltaan liikkuvia konjugaatteja. Joka tapauksessa lämpöpatterit on kiinnitetty pysäytykseen ruuveilla ja kaarilla.

Kiinnittimet bimetalli- ja alumiiniakkuille

Universaali pidike bimetallille ja alumiinille.

Alumiinisäteilijöiden ja bimetallin kiinnitys, joka on samanlainen kuin valuraudan analogit, mutta on valmistettu ohuesta metallista.

  1. Kaikkein vaativimmat kulma-universaalitelineet molemmille laitteille. Ne ovat ylä- ja alaosassa, joissa on syvennykset keräilijälle. Tämän vuoksi ne voidaan asentaa sekä vasemmalle että oikealle.

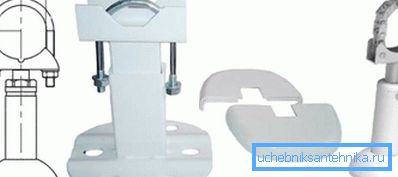

Lattiatelineet.
  1. Bimetallin ja alumiinin jalat eivät tuota. Mutta ne tuottavat telineitä, jotka mahdollistavat lattialle asennetun paristojen asennuksen. Ensinnäkin tällainen tuki on kiinnitetty lattiaan, sen jälkeen jäähdytin asetetaan siihen ja kiinnitetään.

Lattiatelineiden käyttö on optimaalista, kun seinät eivät voi olla ylimääräisiä. Esimerkiksi lämpöpatterit on vaikea asentaa sandwich-paneeleihin, lasiin, kipsilevyihin.

Teräslaitteiden tuki

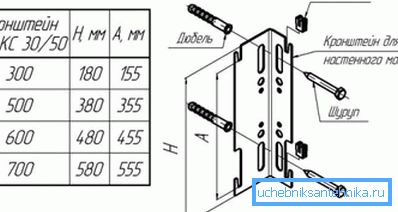

Paneelilämmittimen vakiovaruste.

Tällaisia ​​laitteita on kahdenlaisia: paneeli ja putkimaiset vastineet.

He tarvitsevat erilaisia ​​kiinnittimiä.

  1. Erikoiskannattimet hitsataan paneeliparistojen takaseiniin. Apuvälineineen ripustetaan kiinnikkeet. Tämä teräslämmittimien kiinnike on erityinen muoto, joka on suunniteltu kiinnikkeille.

Kiinnitä huomiota! Kun asennat paneelilaitteita, sinun on tarkkailtava huolellisesti kiinnikkeiden pystysuoraa sijoittelua, koska 4-6 niittien pitäisi osua koukkuun tarkasti. Seinän on oltava täysin sileä ja tasainen.

  1. Koska jäähdyttimen paino on pieni, se riittää korjaamaan sen yläosassa oleviin kiinnikkeisiin. Alhaalta voit laittaa tukea, he antavat hänelle vaakasuuntaisen suunnan. Ne tarttuvat kiinnikkeisiin koukkuilla ja vain tukevat seinää vasten.
  2. Luotettavuuden lisäämiseksi seinäelementtien teräspatterien kiinnitysosa laajenee.

Alempi taulukko kuvaa kuvattujen kiinnikkeiden mittoja.

Bracket-malli Pituus, senttimetreinä Kokonaiskorkeus senttimetreinä (N) Ylemmän ja alemman koukun välinen etäisyys senttimetreinä (A)
LK-KS / 30 30 18 15,5
LK-KS / 50 50 38 35.5
LK-KS / 60 60 48 45.5
LK-KS / 70 70 58 55.5

Helppo asentaa on erikoiskaistoja. Nämä ovat metallinauhoja, joissa on muovikiinnikkeet alhaalta ja ylhäältä. Tällä menetelmällä kiinnitintä ei tarvita jäähdyttimeen. Nauhat ruuvataan seinään, akku asetetaan niihin muovikoukkujen avulla.

Lämpöputken jäähdyttimen kiinnityksen kiinnike muistuttaa poikkileikkausanalogin tuotetta.

Se koostuu myös koukkuista, jotka ovat vain erikokoisia ja joissa on muoviset vuoraukset.

SMB-kiinnike.
  1. Valmistajat tuottavat ja kiinnittävät erityistä SMB-pidikettä, jossa on kahvat.
  2. Tämä on teräsnauha, jossa on muoviset pidikkeet ja akun hyllytuki.
  3. Tällaisia ​​kiinnittimiä voidaan käyttää, kun jäähdytysaineella täytetyn jäähdyttimen paino on enintään 100 kg.
  4. Akun asennus on erittäin helppoa. Asenna laite tukeen, nosta se pidikkeisiin. Ne, jotka tarttuvat lähellä olevaan putkeen, napsahtavat.

Myös toinen yksinkertaistetun asennuksen malli - SVD-pidin. Se koostuu kahdesta solmusta. Ensimmäinen on kiinnitetty seinään, toinen akkuun. Laitetta asennettaessa ne yhdistetään ja liitetään teräslenkillä.

Tällaisten paristojen lattiakiinnitys voi tapahtua tehtaalla hitsattujen putkijohtojen tai koukkuilla varustettujen telineiden avulla. Niissä laite on ripustettu, teline kiinnitetään patteriin lattiaan.

johtopäätös

Lämpöpattereille on melko vähän tyyppisiä kalusteita. Ne voivat olla sekä seinää että lattiaa. Vakiomallit ovat luotettavia, mutta niiden asentaminen on vaikeampaa. Yksinkertaistetun työkalun työkalut ja hihnat säästävät työvoimaa ja aikaa, mutta kustannukset ovat enemmän.

Tämän artikkelin video sisältää visuaalisia tietoja.
