Alumiinisäteilijöiden asennus lämmitykseen: liitäntätyypin

Alumiiniakut ovat paljon kevyempiä kuin tavallinen valurauta, joten voit asentaa ne itse ilman apua. Lämmityslaitteen tehokkuus riippuu myös sen asennuksen oikeellisuudesta, joten kannattaa asettua tähän asiaan.

Valmisteluvaihe

Ennen kuin asennat alumiiniradiaattorin omin käsin, sinun on päätettävä muutamasta kohdasta:

• varmista, että laitteen lämpökapasiteetti on riittävä. Saattaa olla, että ostetulla akulla on riittämätön lämmönsiirto johtuen jäähdytysnesteen alhaisesta lämpötilasta tuloaukossa. Tässä tapauksessa sinun tarvitsee vain lisätä muutamia osioita, miten tämä tehdään alla;

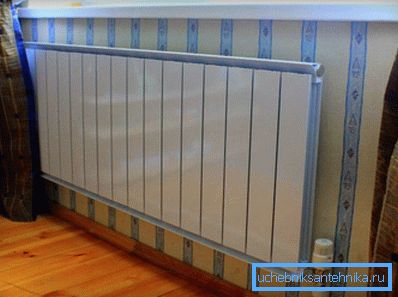

• tarkista koko. Nykyaikaiset lämmittimet lähettävät lämpöä huoneeseen paitsi pinnan säteilyn lisäksi myös konvektion vuoksi, joten ikkunalaudan ei pitäisi sijaita liian lähellä sitä;

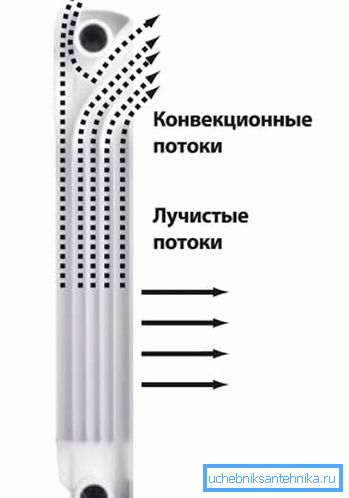

Kiinnitä huomiota! Alumiinirivien muoto selittyy sillä, että on tarpeen ohjata ilman virtausta alhaalta ylöspäin.

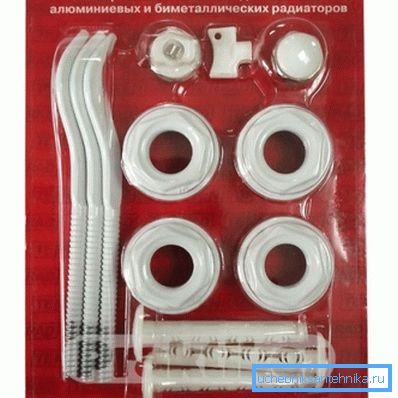

• päättää kiinnitystyypistä. Periaatteessa koko sarja sisältää yleensä kalusteet, jotta lämmitin voidaan ripustaa vain seinälle. Mutta joskus on parempi ostaa erilliset kiinnikkeet lattia-asennukseen (varsinkin kun hinta on halpa), tämä vaihtoehto sopii, jos akku on asennettu ohueseen kipsilevyosioon tai et yksinkertaisesti halua porata reikiä seinään.

Valitse yhteystyyppi

Ennen kuin asennat alumiiniradiaattorit, ongelma liitäntätyypissä tulee ratkaista. Lämmityslaitteen lämpöpäästö riippuu suoraan tästä.

Mahdolliset vaihtoehdot lämmittimen liittämiseksi seuraavasti:

• diagonaali (se on myös risti) - tässä tapauksessa jäähdytysneste toimitetaan lämmittimen yläosasta, ja jäähdytetty jäähdytysneste tulee ulos vastakkaiselta puolelta pohjasta. Tästä johtuen akku lämpenee tasaisesti ja häviöt ovat enintään 2%;
• yksisuuntainen yhteys, menetys on hieman enemmän, jopa 5%;

Kiinnitä huomiota! Jos lämmittimien lukumäärä on yli 12, yksisuuntainen yhteys on tehoton. Tosiasia on, että etäyhteydet, joilla on tämä yhteystapa, eivät yksinkertaisesti lämmetä.

• alhaisempi liitäntä (toimitus ja paluu eri puolilta) on 12-13%;
• Alempi yksisuuntainen liitäntä on akun lämmönsiirron kannalta epäedullisin. Häviöt voivat olla jopa 20%, mutta putket voidaan piilottaa lattian alle, joten tätä yhteystapaa käytetään myös usein.

Asennustekniikka

Koko prosessi voidaan jakaa kahteen vaiheeseen - ensin akun kiinnittimet asennetaan, ja sitten se ripustetaan yksinkertaisesti kannattimiin ja liitetään syöttö- ja paluuputkiin. Tämän jälkeen on vain tarkistaa liitosten tiiviys ja älä unohda sulkea sivun tarpeettomia reikiä. Jos tarvitaan lisää osia, tämä toimenpide suoritetaan ennen kiinnikkeiden kiinnittämistä seinään.

Lisää osio

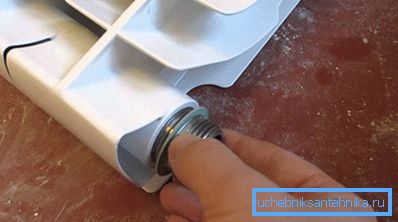

Lisäosan lisäämiseksi jäähdyttimeen tarvitaan 2 nippaa, joissa on vasen ja oikea kierre kahdella puolella. Tarvitset myös lämmönkestäviä tiivisteitä lisävahvuuden varmistamiseksi.

Ohjeet osion lisäämiseen akkuun näyttävät tältä:

• lämmitin on sijoitettava lattialle, pöydälle tai muulle vaakasuoralle pinnalle;
• sitten nännit työnnetään jäähdyttimen reikiin, mutta eivät kuitenkaan unohda tiivisteet;
• niihin on kiinnitetty lisäosa ja nippien kääntäminen leikataan asteittain akkua vasten;
• samanaikaisesti molemmat nännit tulisi kääntää asteittain, kirjaimellisesti 1-2 kierrosta, mikä on välttämätöntä, jotta osa ei kierrä ja deformoi keräysmetallia.

Kun olet lisännyt osia, kaikki jäljellä on tarkistaa liitosten tiiviys ja voit siirtyä lämmittimen asentamiseen.

Jäähdyttimen asennus ja kytkentä

Useimmiten käytetään vain alumiiniradiaattoreiden seinäkiinnittimiä, joiden paino on useita kertoja vähemmän kuin valuraudalla, joten ylimääräistä tukea ei tarvita.

Kiinnittimien määrä riippuu siitä, kuinka monta osaa lämmittimessä on, ja kiinnikkeet asennetaan paitsi laitteen yläosaan myös myös alaosaan. Jaksojen lukumäärän ollessa enintään 9, vain 1 kiinnike asennetaan laitteen yläosaan ja 2 alempaan osaan.

Säiliöiden lukumäärän riippuvuus jäähdyttimen osien lukumäärästä

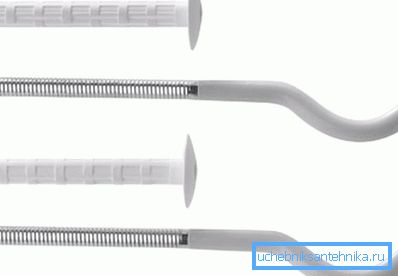

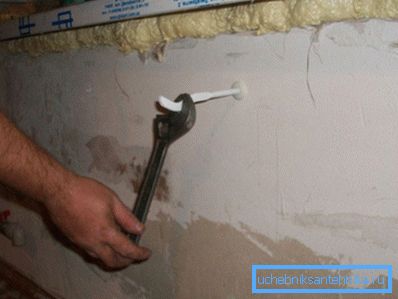

Mitä tulee alumiinisäteilijän kunnolliseen asentamiseen, työ alkaa kiinnitysreikien merkitsemisestä. Lämmittimen pienestä painosta huolimatta on parasta käyttää ankkureja. Reikä porataan yksinkertaisesti telineen alle, sitten siihen työnnetään muoviosa, ja sen jälkeen siihen työnnetään metallikannatin.

Tällöin muoviosa laajenee ja kiinnittyy tiukasti kitkavoiman vuoksi. Tämä riittää kestämään kuorman paitsi alumiinista myös raskaammasta akusta.

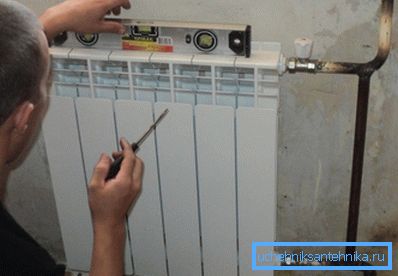

Tämän jälkeen on ratkaistava vain ongelma, miten alumiinisäteilijä ripustetaan. Ainoa vaatimus tässä vaiheessa on tasoittaa se rakentamisen tasolla. Vahvalla puolella lämmityslaitteen lämmitys heikkenee merkittävästi ja siten lämmönsiirto on pienempi.

Kun liität syöttö- ja paluuputkiin, on suositeltavaa käyttää palloventtiilejä, jotta jäähdytysnesteen pääsy säteilijään pääsee nopeasti vuotamaan. Jotta lämmitysjärjestelmän toimintaa ei häiritä, tarvitaan ohituslaite (hyppääjä), joka mahdollistaa jäähdytysnesteen kiertämisen vammaisen lämmityslaitteen ympärille.

Lattialuukut

Tätä kiinnitystyyppiä käytetään tapauksissa, joissa seinällä ei ole riittävää kantokykyä tai lämmittimen koon vuoksi ei ole järkeä ripustaa sitä (matalien lämpöpatterien tapauksessa).

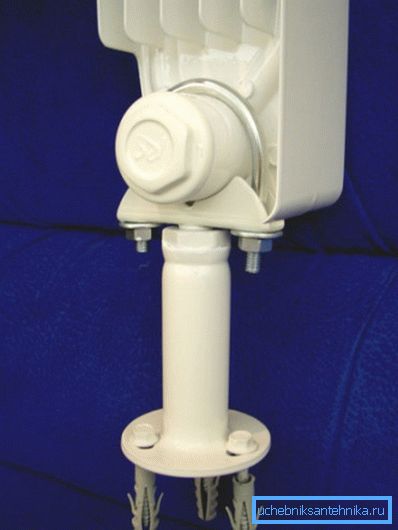

Tämäntyyppisten kiinnikkeiden muotoilu on samanlainen - se on muovi- tai metallijalka, jossa on leveä pohja (suurempaa vakautta), yläosassa on syvennys jäähdyttimen ja kiinnityskannattimen asentamista varten. Joskus kannattimen sijasta käytettiin pientä joustavaa ketjua (rakenteellisesti samanlainen kuin moottorisahalla). Kiinnitys on välttämätöntä, jotta jäähdytin ei putoa vahingossa kosketuksiin sen kanssa.

Lattia-asennuksen yhteydessä on helpompi ratkaista alumiiniradiaattoreiden asentamisen ongelma. Jaksojen lukumäärän ollessa enintään 12-15, tarvitaan kaksi kiinnitintä, joiden lukumäärä on vähintään 3. Kiinnittimet sijoitetaan lattialle, yleensä ne kiinnitetään ankkurilla tai tavallisilla ruuveilla (puulattian tapauksessa).

Lattia-asennusta käytetään yleensä matala- tai keskikorkeisiin lämmittimiin. Jos akseleiden välinen etäisyys on yli 500 mm, on luotettavuuden vuoksi suositeltavaa kiinnittää akku seinään. Tällöin itse kiinnitys on välttämätöntä vain lämmittimen stabiilisuudelle, koko kuorma laskee lattialuukkuille.

Lopussa

Alumiinimallien asennusprosessi ei todellakaan eroa perinteisten valurauta- tai bimetalliparistojen asennuksesta. Samoja kiinnittimiä käytetään ja tekniikka pysyy samana. Normaalien seinäkiinnikkeiden lisäksi voidaan käyttää myös lattialaitteita, joskus tämä on ainoa mahdollinen asennusvaihtoehto. Ehdotetut tiedot auttavat akun asentamisessa oikein, mutta myös sopivan kiinnitystyypin valintaan.

Tämän artikkelin video näyttää alumiinisäteilijän asennus- ja asennusprosessin.
