Alumiinisäteilijäosa: poikkileikkauksen akun tekniset

Ei-rautametallien lämmityskonvektorit ovat yhä suositumpia. Haluamme tarkastella tällaisen jäähdyttimen päärakennekappaletta - osaa ja selvittää, kuinka monta wattia on alumiinipatterin toisessa osassa, mitkä ovat sen mitat ja muut ominaisuudet. Kerromme myös, miten lasketaan alumiinisäteilijän lohkojen määrä, joka tarvitaan tietyn huoneen lämmittämiseen.

Jäähdyttimen tekniset ominaisuudet

suunnittelu

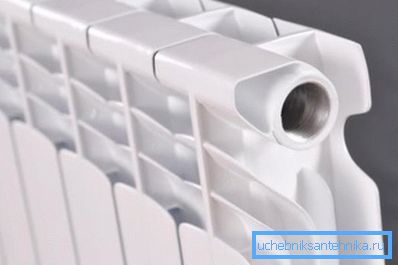

Poikkileikkauksilla on lähes sama muoto. Ne ovat kahden vaaka-astian järjestelmä, jotka on kytketty pystysuorilla kanavilla. Ulkopuolella olevissa pystysuorissa putkissa on levyreunat, jotka muodostavat kanavia konvektiovirtojen liikettä varten ja lisäävät lämpökuormituksen aluetta.

Levyjen välinen etäisyys valitaan siten, että konvektiovirrat eivät ole laminaarisia, vaan turbulentteja. Tämä lisää ilmakuormituksen voimakkuutta kotelon pinnan kanssa.

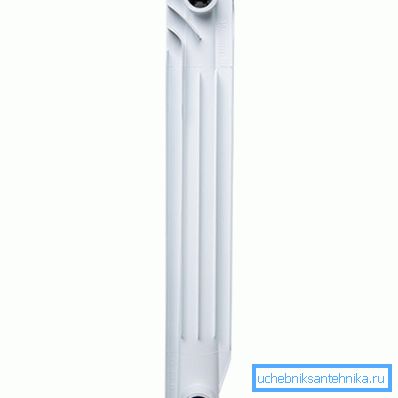

Suunnittelu on jaettu tasa-arvoisiin osiin. Yksi tällainen osa sisältää pystysuuntaisen kanavan ja kaksi keräilyelementtiä, joista toinen on ylhäältä päin, toinen pohjasta. Kollektorielementti pystysuuntaisella kanavalla muodostaa T-muotoisen liitoksen, jonka kaksi avointa reikää on sovitettu yhdistettäväksi muihin vastaaviin keräysreikiin.

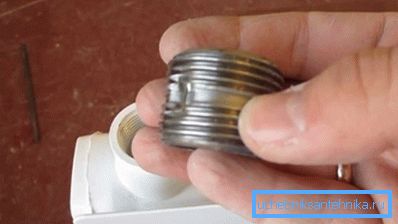

Osat on yhdistetty erityisellä nippelillä tiivisteellä.

Jos osa on asennettu reunalla, aukko suljetaan pistokkeella tai käytetään syöttö-, palautus- tai ilmaventtiilin liittämiseen.

Harkitse samanlaisen akun käyttöä:

• Osat on koottu yhteen akkuun, jäähdytysnesteen syöttöputki on liitetty johonkin reikään, jätevesi-poistoputki on kytketty toiseen, Mayevskyn venttiiliä käytetään ylimääräisen ilman tyhjentämiseen kolmanteen, neljäs reikä suljetaan pistokkeella;
• Jäähdytysneste pääsee keräilijään ja täyttää asteittain koko laitteen. Alumiinilla on korkea lämmönjohtavuus, noin neljä kertaa korkeampi kuin teräs. Siksi keho alkaa lämmetä nopeasti;

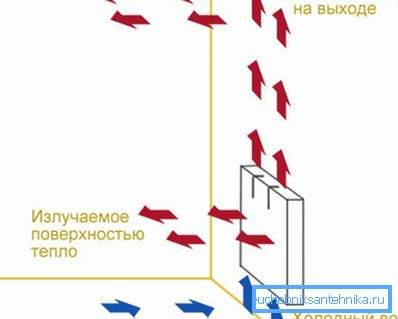

• Konvektorin lämmitetty pinta alkaa tuottaa lämpöenergiaa. Lämmön säteilyn osuus infrapuna-alueella on noin 50 - 60% laitteen kokonaislämmönsiirrosta;
• Kehon pinnalle kosketuksissa oleva ilma alkaa lämmetä suoran lämmönsiirron vuoksi. Painovoiman vaikutuksesta lämmitetyt massat alkavat liikkua ylöspäin konvektorin reunojen muodostamien kanavien läpi, ja uudet kylmän ilman osat vedetään akkuun alhaalta;
• Laite alkaa toimia painovoimapumpuna. Kanavien läpi kulkevat ilmavirrat vievät pyörremerkin, mikä lisää levyjen lämmönsiirtoa sekoittumisen vuoksi.

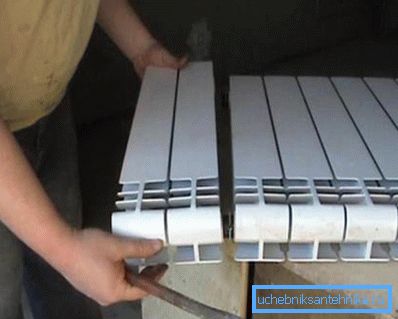

Kiinnitä huomiota! Poikkileikkauksen tärkein etu on kyky muuttaa laitteen tehoa ja kokoa omin käsin.

Ominaisuudet ja ominaisuudet

Lämmittimen tärkein tekninen ominaisuus on sen lämpöteho. Tämä on lämmön määrä, jonka laite lähettää ympäristöön aikayksikköä kohti. Mitattu kcal / tunti tai watteina.

Virta riippuu monista tekijöistä, joista tärkeimmät ovat:

• laitteen pinta-ala;
• jäähdytysnesteen lämpötila;
• kanavan kapasiteetti (kuinka monta litraa alumiinin jäähdyttimen osassa);
• lämpöpaine;
• materiaalin lämmönjohtavuus;
• asumisen suunnittelu;
• yhteysmenetelmä syöttää ja palauttaa.

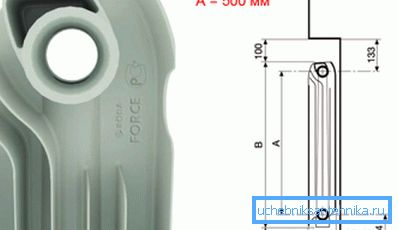

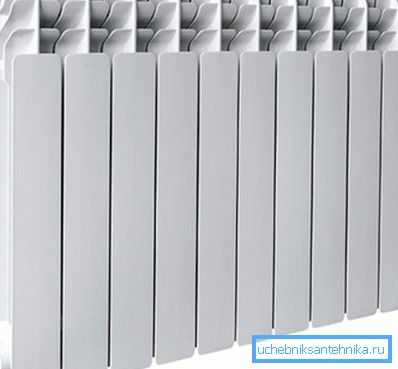

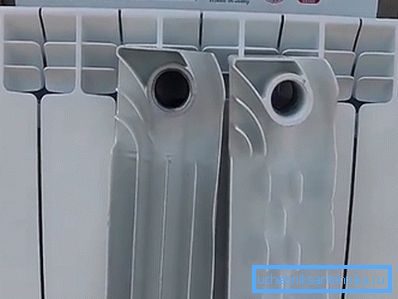

Koska alumiinisäteilijän enimmäismäärää ei ole asennettu ja eri laitteilla on eri kokoja, on helpompi tarkastella yhden erillisen osan parametreja ja määrittää sitten akun ominaisuudet lisäämällä kunkin sen osan arvot.

Harkitse teknisiä eritelmiä yksityiskohtaisemmin:

Kiinnitä huomiota! Jos haluat kytkeä keskitetyt jäähdytysnesteen syöttöjärjestelmät, valitse mallit, joiden maksimipaine on vähintään 45 atm. ja käyttöpaine vähintään 16 atm.

Osien lukumäärän määrittäminen

Usein kysytään, kuinka paljon yksi osa konvektorista lämpenee, kuinka lasketaan osien lukumäärä jne. Lämpöhäviön yksityiskohtainen ja tarkka laskenta on hyvin vaikeaa, mutta ohjeiden avulla voit käyttää yksinkertaistettuja kaavoja.

SNiP: n normien mukaan lämmitykseen tarvitaan noin 100 W lämpöenergiaa yhden neliömetrin lämmitykseen, jonka katto on 2,4 - 2,8 metriä. Toisin sanoen, jos kerromme tällaisen huoneen pinta-ala 100: lla, saamme tarvittavan lämmityskapasiteetin.

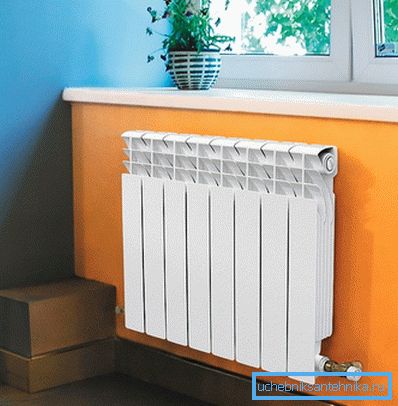

Sitten voimme löytää sopivan laitteen parametrien, suunnittelun ja laadun kannalta ja nähdä sen passiominaisuudet. Ilmoitetaan leikkausvoima.

Jaamme aiemmin havaitun huoneen lämmitystehon leikkauskapasiteettiin, tulos pyöristetään ylöspäin ja saamme tietylle huoneelle vaadittavien osien määrän.

Kiinnitä huomiota! Tässä on huomattava, että tämä teho on usein yliarvioitu johtuen siitä, että jäähdytysnesteen odotetaan toimivan 100 ° C: n lämpötilassa, mikä on epätodennäköistä todellisissa olosuhteissa. Olisi ohjattava siitä, että todellinen teho on yleensä välillä 140 - 160 wattia.

johtopäätös

Alumiinilämmitysparistot vievät varmasti rakennusmarkkinoilla. Näissä yksiköissä on kätevä poikkileikkaus, joka helpottaa niiden valintaa, kokoonpanoa ja asennusta. Katso video tässä artikkelissa ja lue lisää tästä aiheesta.
