Alumiinilämmityspatterit: suunnitteluominaisuudet ja
Tietoa lämmitysjärjestelmän alumiiniradiaattoreiden valinnasta on hyödyllistä kaikille, jotka aikovat osallistua lämmitysjärjestelmän itsenäiseen järjestelyyn. Teknisten parametrien ja käyttöominaisuuksien tunteminen ei ole tarpeetonta: alumiiniakut, erityisesti korkealaatuiset, ovat melko kalliita, joten on parempi oppia kaikki vivahteet etukäteen kuin maksamaan tai hankkia sopimatonta laitetta.
Tässä artikkelissa kuvataan, miten alumiinilämmityspatterit valmistetaan, mitkä ovat niiden edut ja haitat, ja myös kuvaavat useita melko suosittuja malleja.
Akun suunnittelu
Yleiset ominaisuudet
Veden ja höyrytilan lämmitys tapahtuu radiaattoreilla - rakenteilla, jotka tarjoavat tehokkaimman energian uudelleenjaon jäähdytysnesteen ympäristöön. Jäähdyttimet ovat putkijärjestelmiä, joihin on kiinnitetty hyvä lämmönjohtavuus (tavallisesti metalli).

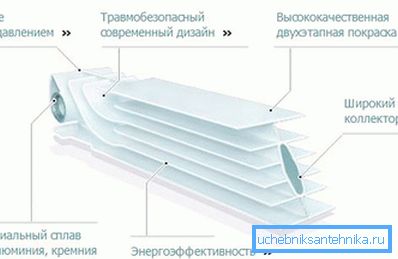

Alumiinisäteilijällä on tyypillinen muotoilu tällaisille laitteille:
- Tuotteen sisällä on putkia, joiden alla kuuma vesi virtaa paineen alaisena ja toimii lämmönsiirtäjänä..
- Kanavat sijoitetaan siten, että jäähdytysneste menee pitkälle säteilijän sisään - enemmän lämpöä tulee ympäristöön. Tämän prosessin optimoimiseksi lähinnä vierekkäisten putkien väliin jäävät yleensä aukot ilman tunkeutumiselle.
- Tehokkaampaa energiahäviötä varten putket toimitetaan lisälämpöpattereilla.. Tällaisten levyjen rakenne, paksuus ja kokoonpano poikkeavat eri valmistajista, koska hyvin usein saman kokoiset alumiinilämmityspatterit eroavat suuresti lämpöominaisuuksistaan.
Useimmiten paristot kootaan erillisistä osista (joita kutsutaan joskus kylkiluiksi), jotka ovat hermeettisesti toisiinsa yhteydessä. Tämä on varsin kätevää, koska muuttamalla kylkiluiden määrää voimme säätää lämmitysjärjestelmän tehoa tietyllä alueella.
Joskus on kuitenkin myös paneelien säätimiä, joissa putket ja diffuusio- levyt on koottu yhteen koteloon.
Tuotantomenetelmät

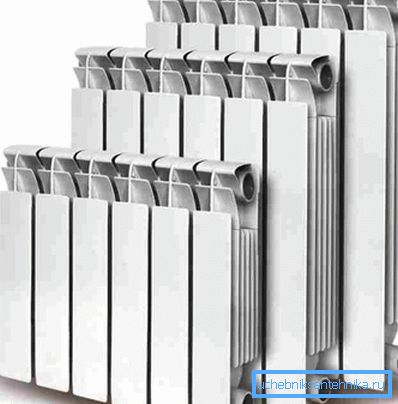

Huolimatta siitä, että lämmitykseen tarkoitetut alumiinisäteilijät tulivat markkinoille suhteellisen hiljattain - noin viime vuosisadan 70-luvulla -, he olivat jo saaneet tarpeeksi suosiota. Tällaisten tuotteiden tuotannon määrä kasvaa jatkuvasti, mikä johtaa teknologian jatkuvaan parantamiseen.
Tähän mennessä alumiinista valmistettujen paristojen valmistusmenetelmiä on kolme:
| menetelmä | ominaisuudet |

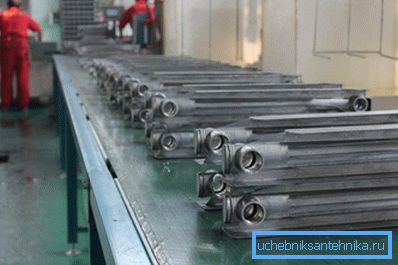

| valu | Käytetty materiaali on silumiini - alumiini, johon on lisätty piitä (jopa 12%, mikä lisää mekaanista lujuutta). Seinämän paksuudesta riippuen tätä menetelmää voidaan käyttää joko vakiopattereiden (6 ilmakehän) tai vahvistetun (15-20) saamiseksi. Useimmiten valu tekee erilliset osiot, jotka yhdistetään sitten mielivaltaisessa määrässä tehtävien mukaan. |

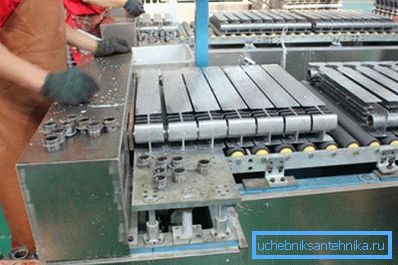

| puristamiseen | Suulakepuristusmenetelmä tuottaa tavallisesti litteitä osia, jotka sitten kootaan yhdessä kollektorin kanssa, joka on saatu ruiskuvalulla, ja pursotuksen aikana sulasilumiini kulkee muodostuslaitteen - kehruulaitteen läpi. Tuloksena on osa, jolla on selkeä, kiinteät mitat. Elementtien jatkokokoonpano todellisen jäähdyttimen saamiseksi suoritetaan painamalla. Ekstruusion käyttö vähentää merkittävästi tuotantokustannuksia, mutta tällaisessa jäähdyttimessä ei voi lisätä muita osia. |
| anodisointi | Anodisointi ei pikemminkin ole sellainen tuotantomenetelmä, vaan menetelmä valmiin tuotteen prosessoimiseksi. Samanaikaisesti silumin pinnalle levitetään inerttien oksidien kerros, joka ei ainoastaan suojaa metallia korroosiolta, vaan tekee siitä myös sileän.
|
Suorituskyvyn parametrit

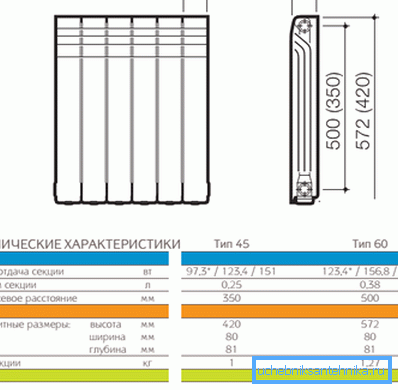

Alumiinisäteilijöiden mitat ovat tärkein tekijä, joka vaikuttaa niiden tehoon. Tyypillisesti valmistajat tuottavat malleja, joiden etäisyys akselien välillä on 200, 350 ja 500 mm ja jonka avulla voit asentaa paristoja joko ikkunalaudan alle (mitat tarjoavat riittävät aukot) tai suoraan lattian yläpuolelle.
Kiinnitä huomiota! Tarvittaessa voit ostaa lisää mittamalleja: enemmistö useimpien valmistajien mittaverkossa on 800 mm.
Muut alumiinisäteilijöiden tekniset ominaisuudet ovat seuraavat:
- Käyttöpaine - 6 - 16 ilmakehää riippuen sisäisen kollektorin kokoonpanosta ja seinämän paksuudesta.
- Painetesti - jopa 20 ilmakehää.
Kiinnitä huomiota! Keskitetyssä lämmitysjärjestelmässä sijaitsevissa kerrostaloissa paineen nousu järjestelmän paineen testauksen aikana voi nousta jopa 30-40 atm. Alumiinirakenteet eivät useinkaan kestä tällaista kuormitusta, mikä johtaa tuuliin, jolla on hyvin epämiellyttäviä seurauksia. Siksi suositeltu tyyppi lämpöpatterit suositellaan käytettäväksi pääasiassa yksityiskodeissa.
- Jäähdyttimen yhden osan massa on 1 -1,5 kg.
- Suurin sallittu veden lämpötila on 110 C.
- Lämmönsiirto - 80 - 220 wattia.
- Takuuaika - 10–15 vuotta.
Nämä ovat luonnollisesti vain keskiarvotettuja parametreja. Yksityiskohtaisempia tietoja valitun mallin ominaisuuksista on yleensä valmistajan ohjeita.
Käyttäjän ominaisuuksien arviointi
arvokkuus
Alumiinilämmitysrakenteiden etuja ovat mm.
- Hyvä termolyysi vähentää huoneen lämmityskustannuksia.
- Kevyt, joten omien käsien tekeminen on helppoa.

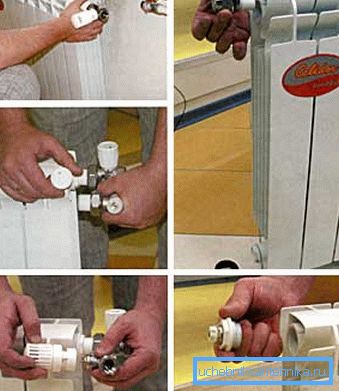

- Kyky kytkeä teploreguliruyuschego -laitteita.
- Useimpien mallien houkutteleva ulkonäkö.
puutteet
Jos puhumme miinoista, he myös.
Useimmat niistä eivät tietenkään ole esteenä alumiiniradiaattoreiden onnistuneelle käytölle, mutta sinun täytyy olla tietoinen näistä haitoista:

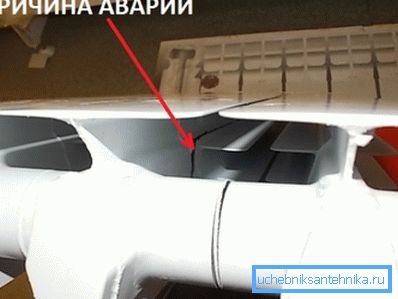

- Sektoreiden liitoskohdassa sekä jäähdyttimen ja putken vuotamisen yhteydessä on mahdollista.
Kiinnitä huomiota! Voimakkaasti vetämällä liitäntäkytkintä ei ole sen arvoista, koska silumiini voi halkeilla. Tällöin alumiinisäteilijöiden korjaus on lähes mahdotonta: materiaali ei hitsaa eikä sitä voi juottaa. Joten mikä on ainoat täydelliset varaosat.

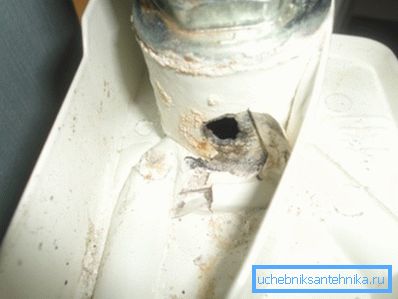

- Kosketus saastuneen veden kanssa, jolla on suuri alkalipitoisuus, voi aiheuttaa korroosiota ja sisäisten kerrostumien muodostumista.
- Jäähdyttimen seinät eivät siedä voimakkaita painehäviöitä ja ne voivat muuttua.
- Tuotteiden hinta on melko korkea.
Alumiini-jäähdyttimen markkinoiden yleiskatsaus
Nyt kun tiedät kaikki suunnittelun edut ja haitat, voit siirtyä markkinoiden malleihin. Paristojen valikoima on hyvin laaja: siellä on melko kalliita, mutta erittäin laadukkaita tuotteita (Saksa, Italia, Tšekki) ja melko edullisia hintoja (Slovakia, Valko-Venäjä, Venäjä).
Kiina, kuten aina, seisoo yksin: tässä maassa tuotetut paristot ovat melko halpoja, mutta niiden laatu on hyvin epävakaa.
Kuten tiettyjen tuotemerkkien kohdalla, voit kiinnittää huomiota seuraaviin:

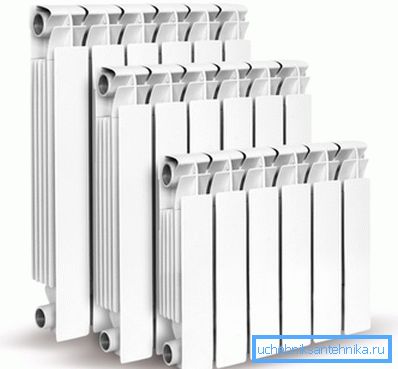

- Nova Florida (Italia) - yksi markkinoiden parhaista linjoista. Italian sisäisillä anodisaatioilla varustetuille lämpöpattereille on ominaista korkea (jopa 185 W) lämpöteho, hyvä korroosionkestävyys ja kestävät jopa 20 barin paineita. Valmistajan takuu kaikista toimintahäiriöistä on 10-20 vuotta mallista riippuen.
- Global (Italia) on toinen arvoinen merkki. Tämän linjan pääasiallinen ero on laajennettu mittaverkko: vakioakkujen lisäksi, joiden keskimatka on 500 mm, löydät kahden metrin lämmityspaneelit, jotka tarjoavat lämmönsiirto-osan 450-500 wattia.
- Fondital (Italia) - sekä kaksi aiempaa versiota valmistetaan puristusvalutekniikalla. Tuotteille on ominaista riittävän korkea, kuten vakiomalleissa, lämmönsiirto - 210 W sekunnissa 0,5 m korkea.Muiden etujen joukosta voidaan erottaa modulaarinen rakenne, paremmat tiivisteet ja suhteellisen pieni massa.
- Radena (Italia). Tällaisten laitteiden kustannukset ovat hieman keskiarvoa korkeammat, mutta asiantuntijoilla ei ole kysyttävää laadusta: paristot pitävät käyttöpaineita jopa 16 bar: iin, lämpöpäästöjä on 170 - 195 W ja korroosiota melko hyvin.
- Oasis (RF) - kunnolliset kotimaiset tuotteet, jotka valmistetaan ekstruusiotekniikalla. Paristoilla on hyvä käyttöikä (15 vuotta) ja kohtuulliset kustannukset.
Kiinnitä huomiota! On toinen "Oasis", kiinalainen. Huolimatta huomattavasti alhaisemmasta hinnasta, sinun ei pitäisi ostaa tämän merkin lämpöpattereja - laatu on hyvin epävakaa. Siksi on olemassa erittäin suuri riski saada viallinen tuote, joka antaa vuodon ensimmäisessä paineen nousussa.

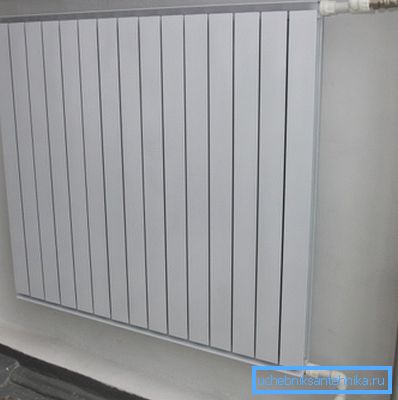

- Termal (RF) - toinen kotimainen tuotemerkki. Poikkileikkaustyyppisiä radiaattoreita valmistetaan melko leveässä mittaverkossa. Tuotteille on ominaista hyvä suorituskyky (käyttöpaine jopa 22 baaria, lämmönsiirto 160-170 W).
johtopäätös
Alumiini-lämpöpattereilla on erittäin vaikuttava luettelo eduista. Niinpä oikean mallivalinnan ja asennussääntöjen noudattamisen ansiosta tuote toimii tarpeeksi kauan ja tehokkaasti. Jos olet kiinnostunut tällaisesta akusta, voit tutkia sitä tarkemmin katsomalla sivulle lähetettyä videota.
