Alumiinilämmittimien liittäminen: projekti, valmistelutyö ja

Viime aikoina alumiiniradiaattorit ovat yleistyneet asunnonomistajien keskuudessa. Niiden asennus on helpompaa kuin valurauta-patterien asentaminen, mutta siinä on myös joitakin vivahteita. Siksi alla tarkastellaan, miten alumiinisäteilijä voidaan asentaa omaan taloon.

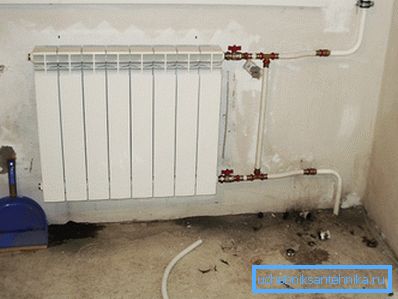

Alumiinisäteilijä

Yleistä tietoa

Ensinnäkin on sanottava, että alumiiniakkuilla on monia etuja valurautaan verrattuna:

  • Lämmönsiirto on paljon suurempi.
  • Vähemmän painoa.
  • Pidä miellyttävämpi ulkonäkö.

On kuitenkin huomattava, että näitä laitteita ei ole suunniteltu suurpainetta varten, joka on saatavilla keskitetyssä lämmitysjärjestelmässä. Siksi niiden soveltamisala rajoittuu autonomisiin järjestelmiin.

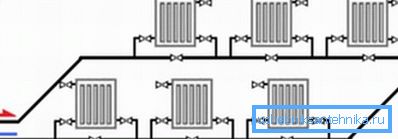

Yhden putken liitäntä

yhteys

projekti

Jos lämmitysjärjestelmän järjestely suoritetaan tyhjästä, akkujen liitäntäprosessi alkaa kytkentäkaavion suorittamisesta.

Tässä vaiheessa sinun on päätettävä seuraavista seikoista:

  • Käytettyjen lämpöpatterien määrä;
  • Lämmityslaitteiden sijainti;
  • Yhteysjärjestelmän tyyppi.

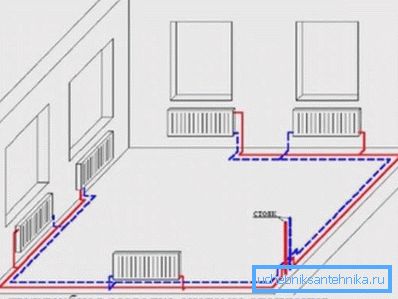

Kaksoisputkiliitäntä

On huomattava, että alumiinisäteilijöiden kytkentäkaavio, kuten muutkin paristot, on kolme:

Piirin tyyppi Erityisominaisuudet
yksi putki Kaikki lämmityslaitteet on kytketty sarjaan, minkä seurauksena jäähdytysneste lämpenee kaikki aiemmat, ennen kuin se saavuttaa viimeisen piirin piirin. Niinpä lämmitys on epätasainen.

Tämä järjestelmä soveltuu pieniin taloihin, joissa järjestelmässä käytetään vain vähän lämpöpattereja. Tässä tapauksessa on helpompi asentaa se itse ja säästää myös materiaaleja.

Kaksoisputki Tällöin myös paristot on kytketty sarjaan, mutta kuuma jäähdytysneste ja "paluu" kulkevat eri putkien läpi. Tämän vuoksi lämmityslaitteet lämmitetään tasaisemmin, mikä mahdollistaa sen käytön keskikokoisissa taloissa.
moninainen Tämä järjestelmä on tehokkain, koska kaikki paristot on kytketty rinnakkain keräimen kautta. Kustannukset ovat kuitenkin huomattavasti suuremmat, koska on tarpeen ostaa vähintään kaksi keräilijää sekä huomattavasti suurempi määrä putkia, joiden hinta on yleensä melko korkea.

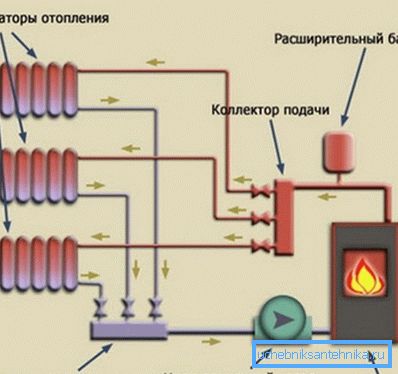

Keräilijän piiri

Kun päätät, miten alumiinisäteilijä liitetään, kannattaa harkita kotelon kokoa, huoneiden määrää, niiden aluetta jne. Kun olet päättänyt järjestelmän tyypistä, sinun on näytettävä kaikki lämmitysjärjestelmän elementit paperilla. Tätä varten on suositeltavaa käyttää talon suunnitelmaa.

Tällaisen projektin laatimisen jälkeen voit laskea tarvittavien materiaalien lukumäärän, johon kuuluvat putket, liitokset ja venttiilit. Tässä vaiheessa voit laskea kaikki lämmityksen järjestämiseen liittyvät kustannukset.

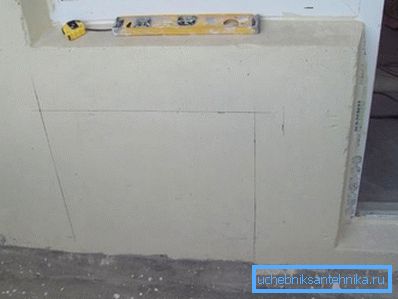

Esimerkki seinän merkitsemisestä akun alle

Valmistelutyö

Ennen kuin liität alumiiniradiaattorit, sinun on tehtävä joitakin valmistelutöitä:

  • Ensinnäkin seinien merkitseminen alueilla, joissa paristot asennetaan.
  • Seuraavaksi asennetaan lämpöputki. On huomattava, että sen sijainti on toivottavaa määrittää jopa ennen paristojen ostamista.
  • Esimerkiksi, jos aiot piilottaa putket lattialle, niin tässä tapauksessa paras vaihtoehto olisi alumiinisäteilijä, jossa on pohjayhteys. Jos putki kulkee seinän läpi, voit ostaa laitteita, joilla on sivusuunnassa liitäntä. Putkilinja syötetään patterien sijaintiin kaavion mukaisesti. Sen asennusprosessi riippuu putkien tyypistä. Ne voidaan liittää puristusliittimillä, kierteillä tai hitsauksella.
  • Sitten sinun täytyy vapauttaa laitteet itse pakkauksesta, asentaa Mayevsky-nosturit ja muut osat. Yksityiskohtaiset tiedot niiden valmistelusta sisältävät kaavion, joka on saatavilla pakkauksessa.

Kiinnitä huomiota! Suojaava polyeteenikalvo on poistettava vasta laitteiden asennuksen jälkeen ja niiden liittämisen lämmönjohtimeen.

Tämän jälkeen voit siirtyä suoraan patterien asentamiseen ja liittämiseen.

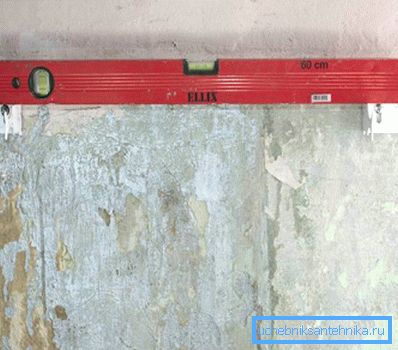

Kannatinpaikan tarkistus

Asennus ja yhteys

Jäähdyttimiä asennettaessa on tärkeää asentaa ne oikein.

SNiP: n mukaan seuraavat vaatimukset on täytettävä:

  • Etäisyys laitteen lattiasta on 10-15 cm.
  • Etäisyys seinään on vähintään 2 cm ja enintään 5 cm.
  • Etäisyys ikkunalaudalle on vähintään 10 cm.

Alumiinisäteilijöiden asennusohjeet ovat seuraavat:

  • Ensin sinun täytyy merkitä seinään kiinnikkeiden reikien sijainti. Niiden sijainti on tarkistettava rakennuksen tasolla.
  • Edelleen määritellyissä paikoissa on porattava reikiä poralla tai rei'illä.
  • Sitten sinun täytyy ajaa tapit reikiin, asentaa kiinnikkeet ja kiinnittää ne napakynillä.
  • Kiinnikkeiden sijainti on tarkistettava jälleen rakennuksen tasolla, ja vasta sen jälkeen itse jäähdytyselementti voidaan ripustaa niihin.

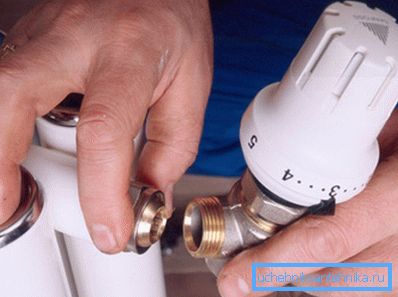

Kuvassa - termostaatin asennus
  • Seuraavaksi asennetaan akkusovittimien tulo- ja lähtöaukkoihin, joihin putket tuodaan. Joissakin tapauksissa ohjausventtiili ruuvataan sisääntuloon. Kaikkien kierteisten liitosten on oltava ilmatiiviitä, joten ne on tiivistettävä fum-teipillä tai pellavalangoilla ja kuumuutta kestävällä tiivisteellä. Palloventtiilit asennetaan pääsääntöisesti ennen poistoa ja sen jälkeen sekä ohitus. Tämä sidontamenetelmä sallii jäähdytysnesteen virtauksen akkuun lukkiutumatta lämmitysjärjestelmää irrottamatta, mikä voi olla tarpeen eri syistä.
  • Kun kaikki liitännät on tehty, järjestelmä on täytettävä jäähdytysnesteellä. Lisäksi nosturit on avattava sujuvasti niin, että laitteiden sisällä ei ole vesivasaraa.
  • Sitten sinun täytyy kytkeä lämmitys päälle ja varmista, ettei ruuviliitoksissa ole vuotoja.

Vihje! Jotta radiaattoreiden tehokkuutta voitaisiin lisätä, ennen kuin asennat ne seinään, penofoli on kiinnitettävä, mikä heijastaa huoneen lämpöä.

Tässä ehkä kaikki perusasiat siitä, miten alumiinisäteilijät voidaan liittää yksityiseen taloon. Ainoa asia, joka on syytä huomata, on se, että laitteita ei aina voida kiinnittää seiniin, esimerkiksi jos jälkimmäiset on valmistettu vaahtobetonista tai jopa kipsilevystä. Tällöin paristot asennetaan lattialle käyttämällä erityisiä telineitä.

johtopäätös

Alumiinisäteilijöiden liittäminen ei ole kovin erilainen kuin erilaisten akkujen asentaminen. Tärkeintä tässä toiminnassa on tehdä johdotuskaavio oikein ja varmistaa kaikkien liitosten kireys. Tämän tehtävän selviytyminen on jokaisen kodin käsityöläisen, joka on kohdannut lämmitysjärjestelmien tai LVI-laitteiden korjauksen, vallassa.

Voit lukea lisätietoja äänitetystä aiheesta tämän artikkelin videosta.
