Viemärikanavan tuuletus - säännöt ja ratkaisut

02-10-2018
Ilmanvaihto

Varmasti jokainen asunnonomistaja tuntui joskus viemäröityjen hajujen tunkeutumista kylpyhuoneesta, mikä on varsin epämiellyttävää. Tällaisia ​​ilmentymiä on mahdollista pysäyttää tasoittamalla tyhjennysjärjestelmän sisäinen paine. Jos se tehdään oikein, jälkimmäisen hoitoon ei liity melua ja se esiintyy talossa asuvien huomaamatta. Jätejärjestelmän ilmanvaihto auttaa ratkaisemaan tämän ongelman, kuten alla on kuvattu.

Kuvassa - viemäröinti

Tärkein tarkoitus

SNiP: n mukaan jäteveden ilmanvaihdon tulisi suorittaa 2 päätoimintoa:

  • poistaa hajujätteet järjestelmästä;
  • estämään ilmanpainetta jätejärjestelmässä.

Kun suppilon koko luumu suljetaan veden tyhjentämisessä, viemärit voivat vetää vettä vian takana olevista sifoneista. Tyhjässä tilassa ne eivät voi estää epämiellyttävien hajuhaittojen tunkeutumista.

SNiP-säännöt

Tarkastellaan SNiP: n vaatimuksia sisäiseen vesihuoltoon ja viemäröintiin järjestelmän tuuletuksen kannalta:

  1. Ilmanvaihtojärjestelmän halkaisija viemäriverkossa on oltava sama kuin nousuputken halkaisija.
  2. Ilmanvaihtoputki on poistettava katosta ja kiinnitettävä putkilinjan yläosaan..
  3. Ohje sallii yhteyden yhdessä 4 tai useamman nousuputken pakoputkessa. Tämän jälkeen ilmanvaihdon ja pakokaasun ryhmän halkaisijan on vastattava yhdistetyn ryhmän suurimman ulostulon halkaisijaa.
  4. Kun asennat ilmanvaihtokokoonpanoa, noudata kondenssiveden tyhjennyksen kaltevuutta..
  5. Lämmittämättömissä ullakoissa ilmanvaihtokanava on eristettävä., sen hinta on vain hieman kasvanut.

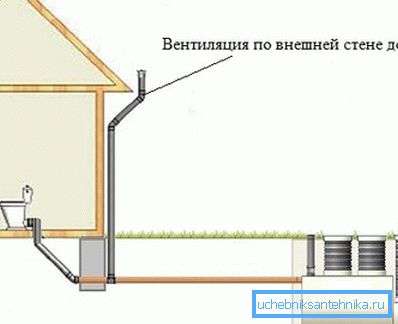

Tuuletettu viemärikanava rakennuksen ulkopuolella

Vinkki: Älä asenna korkkeja, siipiä ja muita poikkiputkia pakoputken päähän vastuksen lisäämiseksi.

Vedä viemärikanava ulos talon tai katon tuuletusakselin läpi.

Korkeus:

  • tasainen käyttämätön katto - 200 mm;
  • katettu katto - 200 mm;
  • katkaisijajoukkue - 100 mm;
  • parvekkeiden ja ikkunoiden avaaminen - 4 m;
  • käytetyn katon, jos 4 putkea yhdistettiin - 3 m.

Vinkki: käytä jokaisen jätevedenpoistoputken lopussa venttiiliä, jos sitä ei voi nostaa 3 m.

Myös maalaistaloissa on sallittua tehdä ilmanvaihtoa. Tilanne on kuitenkin täytettävä - ulkoisten viemäriverkostojen (esim. Septinen säiliö) tuuletus on tarpeen.

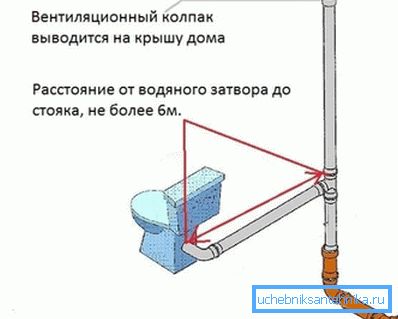

Viemäriputken tulee olla wc-sifonista enintään 6 m

Ratkaise ongelma

Jos on mahdollista yhdistää jäteveden ilmanvaihto pistorasioihin yhteen verkkoon

santehpriborov
  1. Tuo tuuletussuutin talon katolle. Varmista, että ilmanvaihtokanavan korkeus ja vaakasuora pituus wc-istuimen vesiliukusta tuuletushyllyyn eivät ylitä 6 m.
  2. Asenna jokainen saniteettitilaan oma tuuletusaukko tai tyhjiöventtiili, kun wc poistetaan ilmanvaihdosta putken halkaisijalla:
    • 110 mm - 6 m;
    • 50 mm - 3,5 m;
    • 32 mm - 1,5 m.
    Jos viemäriverkon tuuletus poistetaan saniteettitekniikasta
    1. Asenna venttiili jokaiseen putkistoon.
    2. Vesiporttiin pitäisi olla enintään 1,5 m.
    3. Tuuletusaukko on sijoitettava järjestelmään korkeammalle kuin mikä tahansa polvi 300 mm tai enemmän.
    4. Kytke ilmanvaihtoventtiili kattoon johtavaan yleiseen ilmanvaihtoon.

    ongelmat:

    • jos jäteveden ilmanvaihto ei toimi tai se ei toimi kunnolla, se tarkoittaa, että järjestelmällä ei ole sopivaa kaltevuutta.
    • epämiellyttävä haju tunkeutuu huoneeseen joka tapauksessa - putkistojen hanojen halkaisijaa ei ole valittu oikein.

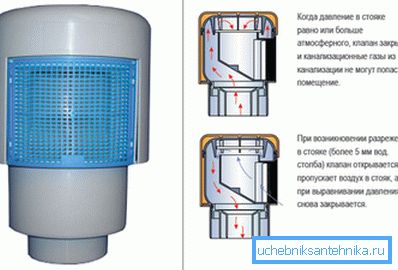

    Ilmaventtiili ei-tuuletettaville viemäriputkille ja sen toimintaperiaate

    Miten ilman jätevesijärjestelmän ilmanvaihtoa

    Ennen kuin vastaat tähän kysymykseen, sinun tulee selvittää, mikä on tuuletusjärjestelmän pääelementti. Tämä on puhallinputki, jota käytetään liittämään nousuputki ilmanvaihtokanavaan. Jos se puuttuu, sinun tulee pian käsitellä epämiellyttävien hajujen poistamista talosta.

    Nykyiset rakennusten ja yksityisten talojen rakennustandardit, joiden korkeus on enintään 2 kerrosta, mahdollistavat jätevesijärjestelmien käytön ilman saniteettiputkea. Tämä johtuu yhden asteen jätevesipäästöjen pienestä määrästä.

    Vinkki: jätevesi asennetaan aina, kun kertakäyttöiset viemärit saavuttavat tilavuuden, joka voi täysin estää viemäriputkien halkaisijan.

    Jos taloon asennetut terveyslaitteet eivät toimi samanaikaisesti, viemäri ei pääse päällekkäin. Samalla tilanne voi muuttua radikaalisti, kun kaikki toimivat samanaikaisesti.

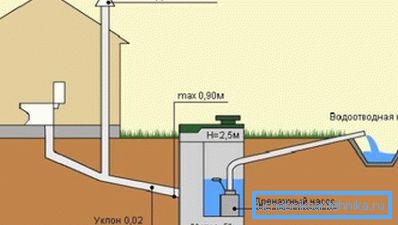

    Asennuksen tekeminen itse

    Jotta määritettäisiin viemäriin joutuvan jäteveden todennäköinen suurin mahdollinen kertymä, on otettava huomioon niiden määrä jokaisesta rakennuksessa sijaitsevasta saniteettitekniikan laitoksesta.

    Alla on tiettyjä tämän arvon vaatimuksia:

    • wc ja bidee - 10 l;
    • pesuallas - 20 l;
    • pesukone ja astianpesukone - 50 l;
    • suihkukaappi - 100 l;
    • tavallinen kylpy - 220 l;
    • kulma-amme ja poreallas - 450 l.

    Tällöin huippuarvo on 1360 l.

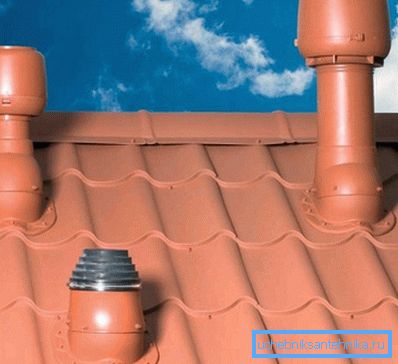

    Johtopäätökset jäteveden tuuletus katolle

    Ilmanvaihto on asennettava riippumatta yhdestä jätevedestä, kun:

    • Kotimaan viemärit ovat O 50 mm tai vähemmän;
    • talossa on 2 tai useampia kerroksia, joissa kullekin on asennettu vesi- ja viemäriverkosto;
    • talon vieressä olevalla tontilla tai siinä itsessään on uima-allas, kirjasinlaji tai suuri kokoinen kylpyamme.

    Vinkki: suppiloputken asentaminen suojaa kodin tunnelmaa viemäröintijärjestelmän epämiellyttävien hajujen tunkeutumiselta.

    johtopäätös

    Talon ilmanvaihto on erilainen, mutta se on viemärien nousuputki, joka mahdollistaa epämiellyttävien hajujen poistamisen talon ilmapiirissä. Tässä artikkelissa kerroimme, kuinka laittaa se oikein kaikkiin LVI-laitteisiin. Suosituksia tehtiin myös SNiP: n sääntöihin ja määräyksiin. Tämän artikkelin video auttaa sinua löytämään lisätietoja tästä aiheesta.
