Tuuletuskanavat yksityisessä talossa: miten suunnitellaan

26-05-2018
Ilmanvaihto

Hanketta kehitettäessä ja yksittäisen asunnon rakentamisen yhteydessä on tarkoitus rakentaa joukko teknisiä verkkoja: sähkö-, vesi-, viemäri- ja tietysti ilmanvaihto. Mukava sisätilojen mikroklimaatio riippuu suurelta osin jälkimmäisestä. Siksi ilmanvaihtokanavien asentaminen yksityiseen taloon olisi toteutettava tiukasti voimassa olevien sääntöjen ja määräysten mukaisesti, joita käsitellään jäljempänä.

Kuva näyttää ilmanvaihtokanavien asennuksen yksityiseen taloon.

Ilmanvaihdon tarve

Ongelma asentaa tehokkaan huoneilmanvaihtojärjestelmän omistajat omiin mökkeihin niin kauan sitten. Aiemmin yksityisessä talossa oleva pieni ilmanvaihtokanava selviytyi hyvin sille osoitetuista tehtävistä. Loppujen lopuksi tiili seinät ja puiset ikkunat päästivät täysin ilmaan, joka oli välttämätön tuuletukseen.

Nykyaikaisessa rakentamisessa käytetään kuitenkin pääasiassa ”hengittämättömiä” materiaaleja:

  • polymeeriset ikkunat, jotka eivät salli halkeamia ja halkeamia;
  • kehysrakenteet, jotka on suojattu polyeteenikalvoilla;
  • katot, joissa on höyry- ja tuulenpitävät kalvot.

Kaikki edellä mainitut rakennuksen elementit estävät täysin luonnollisen ilmavirran. Tämän seurauksena lisääntynyt ilmankosteus, joka johtaa kondensoitumiseen lasiin, kosteus seiniin ja muotti huoneiden kulmiin.

Muotti on varma merkki virheellisestä ilmanvaihdosta

Kiinnitä huomiota! Vanhojen talojen asukkaat kohtaavat samanlaisia ​​ongelmia, ne ovat korvanneet puiset ikkunat muovilaseilla omin käsin eivätkä huolehtineet ilmanvaihtokanavien rakentamisesta.

Ilmanvaihtoverkon elementit

Keskuspoistokanava

Yksittäisten asuntojen rakentamisprosessia säätelevä ohje kertoo, että kanavan ilmanvaihto tulee järjestää myös hankkeen dokumentaation valmisteluvaiheessa. Jos jostakin syystä tätä ei ole tehty, on mahdollista varustaa ilmanotto- ja pakojärjestelmä valmiissa talossa. Tätä varten käytetään valmiita ilmanvaihtokanavia.

Kiinnitä huomiota! Tuuletuksen asennuskustannukset jo rakennetussa rakennuksessa voivat olla paljon korkeammat kuin tämän teknisen verkon rakentaminen suoraan talon rakentamisen aikana. Useimmissa tapauksissa edellä mainittua menetelmää käytetään vanhojen, mutta uudistettujen talojen syöttö- ja pakokaasukanavien varustamiseen.

Asentamalla ilmanvaihtokanavia ja mahdollisesti muita mekaanisia laitteita (puhaltimet, lämmönvaihtimet, suodattimet jne.) Voit välttää edellisessä osassa kuvatut negatiiviset vaikutukset.

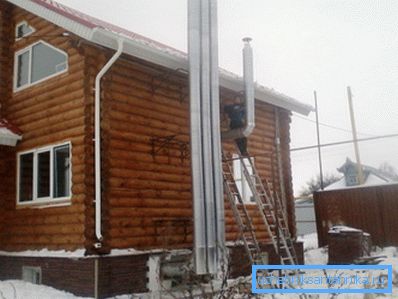

Yksi vaihtoehdoista keskitetyn ilmanvaihtokanavan asentamiseen

Ennen keski- ja reunailmakanavien asentamista on tarpeen määrittää ilmankiertojärjestelmän tyyppi:

  • luonnollinen - nykyaikaisessa yksityisessä talossa ei ole kovin tehokasta, koska hermeettiset ikkunajärjestelmät estävät raitista ilmaa, ja kylmän kauden lämpötilan vaihtelut vähentävät vetovoiman tehokkuutta;
  • tarjonta - soveltuu jopa 300 neliömetrin omakotitaloille;
  • syöttö ja pakokaasu - tehokkain järjestelmä, joka sallii lämmönvaihtimen läsnäollessa paitsi tuulettaa kaikki huoneet myös luoda mukavan lämpötilan.

Kaikki ne, pieniä vivahteita lukuun ottamatta, on rakennettu saman periaatteen mukaisesti, joten sisääntulojärjestelmän tuuletuskanavien asennuksen piirteet kuvataan yksityiskohtaisesti jäljempänä.

Kiinnitä huomiota! Asuin- ja aputilojen ilmanvaihdon lisäksi tarvitaan myös yksityisen talon viemäröintijärjestelmän tuuletus. Sen valmistukseen käytetään erityyppisiä ilmakanavia.

Mekaanisen ilmanvaihdon järjestely

Raitisilman pakotetun sisäänvirtauksen ja saastuneiden ilmamassojen poistojärjestelmä rakennetaan seuraavien periaatteiden mukaisesti:

  1. Omakotitalon katolla (yleensä keittiön alueella) asennetaan kaksi ilmanvaihtokanavaa, jotka toimivat koko tulevan järjestelmän perustana.. Yksi heistä imee ilmaa, toinen - poistaa sen tiloista.
  2. Poistoilmakanavaan on asennettu sähköinen tuuletin, joka on varustettu elektronisella päälle- ja poiskytkentäjärjestelmällä. Vaihtotavat perustuvat ulkoisista antureista, jotka ohjaavat tilojen kosteutta ja lämpötilaa.
  3. Sisäänkäynnit tilojen sisällä oleviin ilmanvaihtokanaviin on asennettava siten, että tuleva ilma pääsee asuintiloihin (makuuhuone, olohuone), kulkee käytävän, keittiön ja saniteettitilan läpi, jossa se joutuu erikoisvarustettuun hupuun.

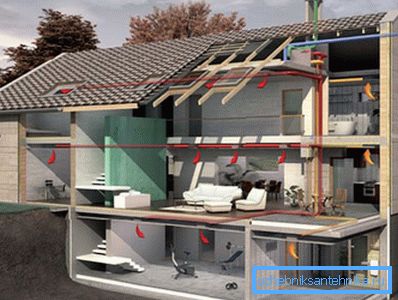

Asennussuunnitelma ilmanvaihtokanavista yksityisessä talossa

Tämän ilmavirran organisoinnin seurauksena keittiöön muodostuneita kosteutta ja epämiellyttäviä hajuja estetään pääsemästä talon muihin alueisiin.

Ilmanottojärjestelmä

Kuten edellä mainittiin, ilmanvaihtokanavien asettaminen jo rakennetussa talossa on hyvin ongelmallista. Tällöin on tarpeen joko reikiä reikiin seiniin, ja joissakin tapauksissa se on mahdotonta, tai asentaa ilmakanavia avoimella tavalla, mikä vaikuttaa hyvin kielteisesti sisätilaan.

Paras vaihtoehto on rakentaa ullakolle ilmakanavajärjestelmä ja järjestää niiden myyntipisteet kattoon, naamioittavat rummat reiät koristeellisilla säleillä.

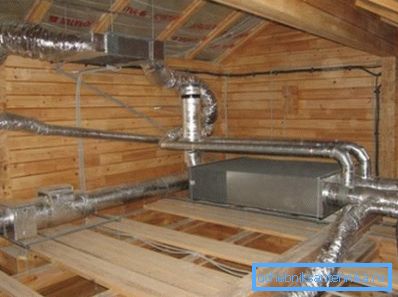

Ilmanvaihtokanavat asennetaan ullakolle

Ilmanvaihdon materiaali on valmiiksi valmistettuja muovi- tai metalli-muovisia ilmanvaihtokanavia, joilla on sopiva poikkileikkaus.

Ne ovat:

  • pyöreä;
  • suorakulmainen.

Jälkimmäinen tyyppi on edullinen, koska se on helpompi asentaa paikalleen.

Lisäksi tarvitsemassasi työssä:

  • mesh;
  • venttiili;
  • liittimiä;
  • ristikko ja niin edelleen.

Jotta asennetut ilmanvaihtokanavat toimisivat mahdollisimman tehokkaasti, on suositeltavaa käyttää seuraavia vinkkejä asennettaessa:

  1. Jokaisessa olohuoneessa on parempi tehdä kaksi sisääntulokanavaa, jotka mahdollistavat enemmän ilmaa pumppaavan.
  2. Ilmakanavien poikkileikkaus ja puhaltimien teho on laskettava tilojen pinta-alan mukaan.
  3. Saapuvien ilmanvaihtokanavien tulisi olla vain asuintiloissa, kun lisäputkijärjestelmä on asennettu aputiloihin.

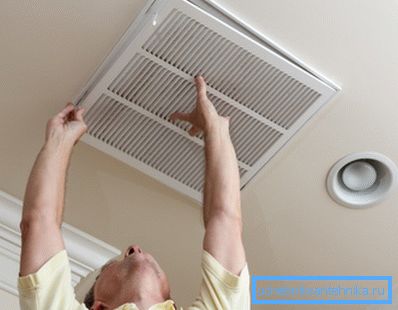

Tuuletusaukot voidaan koristaa koristeellisilla säleillä.

Lähtevät ilmakanavat

Keskuskanava, jonka kautta saastunut ilma poistetaan tiloista, asennetaan keittiön katolle. Tosiasia on, että toisin kuin imukanavat, pakojärjestelmän tulisi olla mahdollisimman lyhyt. Näin vältetään lauhteen muodostuminen ja muut ongelmat, jotka johtavat häiriöihin ilmanvaihtoverkon toiminnassa.

Kiinnitä huomiota! Tällainen ilmanpoistoputken järjestely johtuu myös siitä, että keittiöön on asennettu liesi, joka on pääsääntöisesti suurin haitallisten epäpuhtauksien määrä.

Sinun pitäisi myös olla tietoinen siitä, että huoneesta poistettu ilma on lämpimämpi kuin ulkopuoliset ilmamassat. Siksi on välttämätöntä huolehtia lähtevien kanavien eristämisestä, muuten kosteus tiivistyy sisälle.

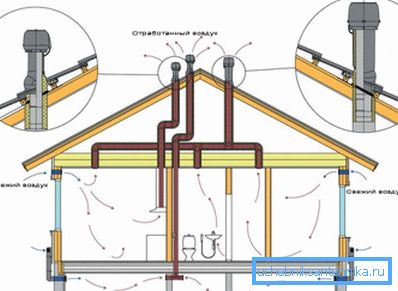

Kaavio pakokaasukanavien mahdollisesta järjestelystä

Keskiputken lisäksi asennetaan oheislaite. Niiden sisäänkäynnit on asennettu keittiön, kylpyhuoneen ja wc: n yläpuolelle.

Poistoilman tehokkuuden parantamiseksi on suositeltavaa asentaa tuuletin järjestelmään. Kaasuliuoksen ja lämmityskattilaputken yläpuolella olevan pakokaasun tulee päästä sen jälkeen ilmakanavaan (tähän käytetään lisäosia).

Ilmakanavat kattilahuoneessa

Yksi yksityisen talon ominaisuuksista on huoneen lämmittäminen. Usein se asennetaan keittiöön, mutta joskus sille on varattu erityinen huone - kattilahuone. Siinä olisi myös oltava tehokas järjestelmä palamistuotteiden saastuttaman ilman poistamiseksi.

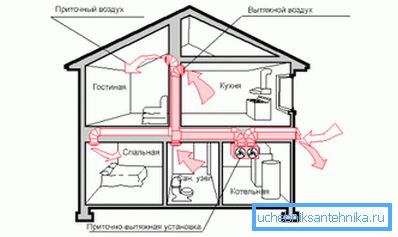

Kattilahuoneella varustetun yksityisen talon pakokaasunpoistojärjestelmä

Kattilan ilmanvaihtojärjestelmän valmistuksessa tulee noudattaa näitä sääntöjä:

  1. Huoneessa on kaksi ilmanvaihtokanavaa, jotka menevät ulos. Yksi niistä auttaa poistamaan palamistuotteet, toinen - puhdistamaan huoneen sisällä.
  2. Puhallinta ei tarvitse asentaa savunpoistoa varten suunniteltuun kanavaan. Hän epäonnistuu jatkuvasti.
  3. Ilmanvaihtokanavan kautta poistuva kaasuseos on paljon kuumempi kuin ympäröivä ilma. Siksi putken seinillä kosteus voi jatkuvasti muodostua, mikä vaikuttaa haitallisesti kattilan toimintaan. Tämän välttämiseksi putki on eristettävä mineraalimattoilla.
  4. Päinvastoin on suositeltavaa varustaa ilmanvaihtokanava, joka on suunniteltu tuulettamaan huone tuulettimella, joka voi kiertää molempiin suuntiin. Tämä lisää saapuvan ja lähtevän ilman määrää.

Takka ja liesi tuuletus

Jos jokaisessa olohuoneessa on tarkoitus asentaa takka tai kiinteä polttouuni, on ryhdyttävä lisätoimenpiteisiin sen varmistamiseksi, että tähän huoneeseen syötetään puhdasta ilmaa ja palamistuotteet poistetaan.

Tämä luo edullisimmat olosuhteet puun tai kivihiilen täydelliselle palamiselle, koska, kuten tiedätte, liekki ei voi olla olemassa ilman happea.

Lisäksi ilmanvaihtojärjestelmän tehoton toiminta ja hapen puute palamisen aikana vapautuvat hiilimonoksidista ja muista vaarallisista tuotteista, jotka huoneeseen kertyneinä voivat olla terveydelle haitallisia ja jopa kuolemaan johtavia.

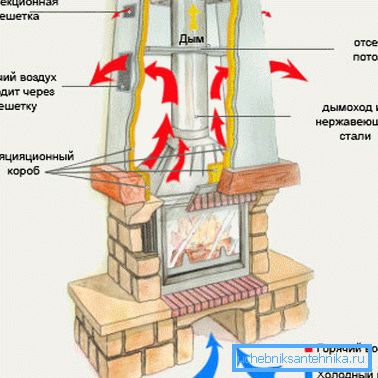

Kanavalla on takka

Monet eivät tuo huoneeseen erillisiä ilmakanavia, mieluummin avaa ikkunan. Mutta tällöin lämpökulutus on tehotonta, koska suurin osa siitä haihtuu, kun viilto- tai lentopuhallus tapahtuu.

Ilmakanavien asennus katolle

Suurin osa ongelmista syntyy ilmanvaihtokanavien havaintojen järjestämisessä katon läpi.

Jotta kaakeliin tai liuskekiveeseen ei tule ylimääräisiä reikiä ja vältettäisiin sadeveden tulo ullakolle, seuraavia vinkkejä tulee noudattaa asennettaessa ilmaputkia:

  1. Ennen ilmanvaihtoverkoston suunnittelua on suotavaa laatia suunnitelma, jossa ilmoitetaan kaikkien ilmakanavien sijainnit, mukaan lukien niiden ulostulopisteet katon läpi.
  2. Näiden ilmanvaihtokanavien järjestämiseksi on käytettävä erityisiä osia. Äärimmäisissä tapauksissa ruostumatonta terästä oleva putki, jossa on eristys.
  3. Ennen keskikanavan asentamista on suositeltavaa valmistaa kaikki tarvittavat reikät, mikä helpottaa koko ilmanvaihtojärjestelmän asennusta.
  4. Paikat, joissa putki on näiden tai muiden rakenteellisten elementtien vieressä, on suljettava. Kaikki silikoniyhdisteet tai sementtilaastit tekevät.

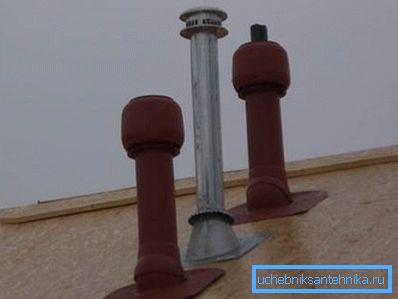

Ilmanvaihtokanavien päättäminen - tärkeä askel ilmakanavien asennuksessa

Vihje! Liitosten käsittelyn jälkeen on välttämätöntä keskeyttää ilmanvaihto, kunnes putkien tiiviste on täysin kovettunut. Keski-ilmakanavien on oltava tiukasti pystysuorassa, muuten putkien sisäpinnalla on kosteusvaara.

Pakotetun ilmanvaihdon haitat

Ilmeisistä eduista huolimatta mekaanisella ilmanvaihdolla on joitakin haittoja, joita sinun pitäisi olla tietoinen:

  1. Ilmanpuhdistusjärjestelmä, joka suodattaa ilmaa nopeasti, tukkeutuu pölyllä, joka vaatii jatkuvaa huoltoa.
  2. Sähkölaitteet (puhaltimet, rekuperaattorit) kuluttavat sähköä, mikä lisää apuohjelmien kustannuksia.

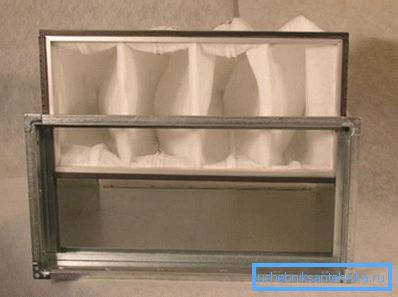

Ilmanvaihtojärjestelmän suodatin vaatii säännöllistä vaihtoa.

Vihje! Jos tekniset olosuhteet sallivat, on suositeltavaa pysyä luonnollisen ilmanvaihdon suunnittelussa, jonka suorituskyky on useimmissa tapauksissa riittävä.

johtopäätös

Ilmanvaihtokanavien oikea valinta ja asennus omakotitalossa on avain ilmanvaihtojärjestelmän tehokkaaseen ja keskeytymättömään toimintaan. Tarkemmin ilmastointijärjestelmien järjestämisestä on mahdollista oppia videosta tässä artikkelissa.
