Tuuletusjärjestelmän asennus: miten tuuletusjärjestelmä

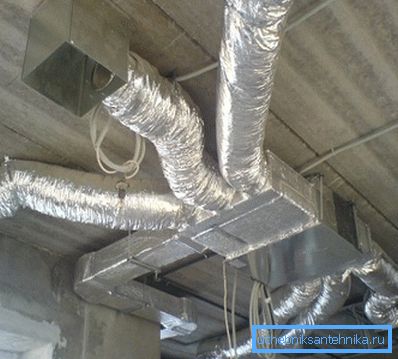

Yksityisen asuinrakennuksen rakentamisessa on juoksevan veden, jäteveden, sähkön ja muiden teknisten verkkojen lisäksi tarpeen säätää ilmanvaihtojärjestelmän järjestämisestä. Se on erittäin tärkeä tekijä mukavuuden ja kodikkauden takaamiseksi talossa. Ilmanvaihdon asennus ei aiheuta erityisiä vaikeuksia, mutta työn aikana on tärkeää ottaa huomioon joitakin vivahteita ja erityispiirteitä.

Tässä artikkelissa annetut ohjeet auttavat sinua ymmärtämään niitä.

Tuuletuksen vaihtoehdot

Ennen kuin ostat osia ilmanvaihdon asentamiseen ja valmistuksen aloittamiseen, on ymmärrettävä sen toiminnan periaate ja erotettava luonnolliset ja pakotetut järjestelmät sen toiminnasta.

Tehokkaan ilmanvaihdon järjestämiseksi useimmissa tapauksissa riittää luonnollinen ilmanvaihto. Tässä tapauksessa ilmavirtaus ja ilmanpoisto johtuvat paine- ja lämpötilaerosta tuuletetun alueen ulkopuolella ja sisällä.

Huolimatta siitä, että tämän periaatteen mukaisen ilmanvaihdon kustannukset ovat pienet, tässä ilmanvaihtojärjestelmässä on useita haittoja:

1. Sen työn tehokkuus riippuu pitkälti sääolosuhteista. Jotta työntövoima muodostuisi, sisäilman lämpötilan on oltava korkeampi kuin ulkopuolinen. Siksi lämmin kausi, sen suorituskyky on huomattavasti vähentynyt.
2. Ilman ulosvirtauksen järjestämiseksi tarvitaan riittävän suuri poikkileikkauksen ja pituuden omaava suora tuuletusakseli. Kaikissa tapauksissa ei ole mahdollista valmistaa sitä.

Näistä haitoista puuttuu pakotettu ilmanvaihto, jossa ilmavirtaus järjestetään puhaltimien avulla. Tällöin ilmanvaihdon asennukseen tarkoitetut kulutushinnat maksavat kuitenkin hieman kalliimpaa, koska on tarpeen ostaa erilaisia ​​sähkölaitteita.

Myös sen toiminnan hinta on korkeampi (tuulettimen moottoreiden tehonkulutus kasvaa).

Kiinnitä huomiota! Pakotetun ilmanvaihtojärjestelmän työhön liittyy melu. Rakennettaessa sitä tulisi muun muassa huolehtia laadukkaasta äänieristyksestä, muuten se aiheuttaa epämukavuutta talon asukkaille.

Suunnitteluverkon asennus

Käytetyt materiaalit

Suunniteltavan teknisen verkon laatu riippuu käytetyistä kanavista. Niiden valinta riippuu ilmanvaihtojärjestelmän toiminnallisesta tarkoituksesta, tuuletettujen tilojen alueesta ja siirrettävän ilman parametreista.

Yleisimmät ilmakanavat ovat pyöreitä ja suorakulmaisia, teräksestä valmistettuja.

Sen paksuus ja pinnoite riippuvat ilmanvaihdon läpi kulkevan ilman kemiallisesta koostumuksesta ja lämpötilasta:

• kun ympäristön lämpötila on alle + 80 astetta ja kosteus jopa 60%, käytetään sinkitystä terästä, jonka paksuus on 0,5 - 1 mm;
• jos ilman parametrit ylittävät edellä mainitut, käytetään ruostumattomasta teräksestä tai hiiliteräksestä valmistettuja ilmakanavia, joiden seinämän paksuus on enintään 2 mm;
• Jos on tarpeen kuljettaa ilmaa sisältäviä aggressiivisia kaasuja, on suositeltavaa käyttää ilmanvaihtojärjestelmässä metallipohjaisia ​​tai alumiinisia osia, joiden seinämän paksuus on 1,5-2 mm.

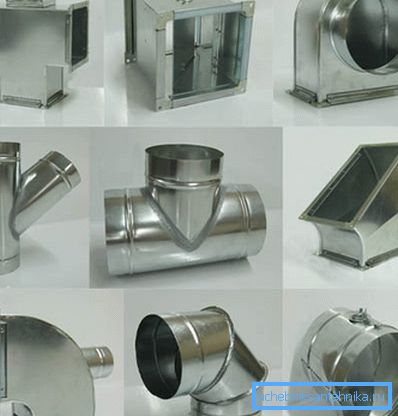

Suorien ilmakanavien lisäksi nykyaikainen teollisuus tuottaa monia muotoiltuja osia, joiden avulla voit rakentaa seurauksia, ääriviivoja, käänteitä ja niin edelleen.

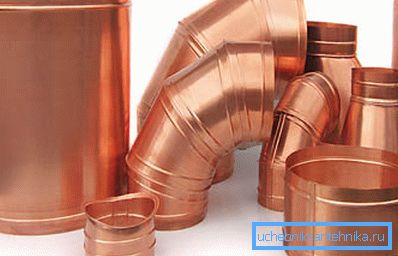

Jos suunnitellaan avoimen kanavan vuori, voit valita kuparista, tekstiilistä tai muovista valmistettuja tuotteita, joilla on houkutteleva ulkonäkö.

Yhteystyypit

Ilmanvaihtojen välttämiseksi ilmakanavat on yhdistettävä täysin tiiviisti.

Voit tehdä tämän seuraavasti:

1. laippa. Se on valmistettu teräsnauhasta tai kulma- teräksestä. Se kiinnitetään teräskanavaan laipalla.
2. side. Erikoiskappale, joka on kulunut ilmakanavilla, joissa on etureunaiset reunat. Suurimman tiiviyden saavuttamiseksi side voidaan täyttää hermeettisellä mastilla. Tätä menetelmää käytetään useammin kemiallisen tuotannon ilmanvaihtojärjestelmien suunnitteluun.
3. Nippelny-yhteys. Yleisin yksittäisissä rakenteissa asennuksen helppouden vuoksi. Jos nippa ei ole varustettu tiivisteellä, liitos on tiivistettävä teipillä, kun se asennetaan.

1. soittokello. Vielä kätevämpi ja helpompi tapa laittaa ilmakanavia toisiinsa. Tässä tapauksessa yhden osan pää työnnetään toisen laajennettuun päähän. Sen haittana on riittämätön tiiviys, joka vaatii lisäponnistuksia nivelten tiivistämiseksi.

Asennusominaisuudet

Ohjeita ilmanvaihdon asentamisesta on ymmärrettävissä myös kokematon päällikkö.

Seuraavassa on muutamia vinkkejä, joiden avulla voit tehdä kaikki työsi omin käsin, saada luotettava ja kestävä järjestelmä, jolla järjestetään talonvaihtoa:

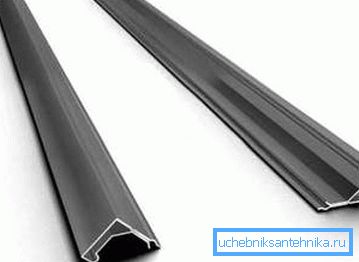

1. Ennen kuin aloitat, sinun on päätettävä käytettyjen kiinnittimien tyypistä. Pienen halkaisijan omaavien ilmanvaihtokanavien asentamiseen on sopiva kiinnitysventtiili. Jos hanke tarjoaa käyttöön suurempia poikkileikkaukseltaan massiivisempia ilmanvaihtokanavia, tarvitaan ilmanvaihtoa varten asennettava rengas, joka koostuu nauhasta ja kahdesta kattoon kiinnitetystä nastasta. Kannattimien määrä määritetään yksilöllisesti ilmakanavien painon, materiaalin ja pituuden perusteella.

1. Myöskään et voi aloittaa työtä ilman ilmanvaihtoverkkoa. On parasta piirtää se talon pohjapiirustukseen. Muista, että ilman on kuljettava tiloista taloudelliseen ja apuohjelmaan. Muuten wc: n ja keittiön saastuneet ilman massat tunkeutuvat makuuhuoneeseen ja olohuoneeseen, mikä ei lisää mukavuutta.
2. Älä unohda syöttökanavia. Pakotetun ilmanvaihtojärjestelmän asentaminen edellyttää vähintään yhden kanavan, joka imee raitista ilmaa kadulta. On myös mahdollista varustaa subwindow-imuventtiilit tuulettimien kanssa tai ilman, jotka kompensoivat sen poistamisesta aiheutuvan ilmanpuutteen.

1. Ilmanvaihtoverkkoa suunniteltaessa muista, että talvella kosteus tiivistyy sisäpinnalle työnsä aikana. Siksi putket tulisi sijoittaa niin, että neste ei pääse huoneeseen tai sähkölaitteisiin (puhaltimet, lämmittimet jne.). On suositeltavaa käyttää erityisiä kosteuden kondensaattoreita, jotka myös auttavat kiinnittämään renkaan ilmanvaihtoa varten.
2. Poistoilmakanavien vaakasuora osa on varustettava ilmanpoistopuhaltimilla. Itse työntövoima ei riitä tuomaan saastuneita ilmamassoja ulos.
3. Jos asennettavassa ilmanvaihtojärjestelmässä on haaroittunut rakenne, jossa on monia sisääntuloja, on tarpeen asentaa palautusventtiilit estämään poistoilman poistuminen elintilaan. Niiden ansiosta luodaan haluttu ilmaliikkeen suunta.

Kiinnitä huomiota! Ilmanvaihdon asennusta koskevia varotoimia on noudatettava tarkasti. Muussa tapauksessa laitteiden ja komponenttien vaurioitumisvaara on suuri, ja se voi aiheuttaa vakavaa haittaa ilmakanavien asentamiseen osallistuvien ihmisten terveydelle.

johtopäätös

Kun olet tarkistanut edellä mainitut tiedot, opit asentamaan ilmanvaihtoa ja ilmastointia. Lisätietoa lämmön talteenottolaitteiden, suodatuslaitosten, ohjauselektroniikkajärjestelmien ja niin edelleen asentamisesta on saatavilla tämän artikkelin videossa.
