Tuuletushanke: kehitysvaiheet

Miten tehdään tyypillinen tuuletusprojekti eri tiloissa? Mitkä ovat lentoliikenteen normit? Miten kanavan osa lasketaan?

Yritetään vastata näihin ja muihin kysymyksiin.

Miksi tarvitset sitä

Ja itse asiassa: miksi yrität tehdä projektin omin käsin, kun joukko asiantuntijoita on valmis tarjoamaan vastaavan palvelun? Tärkein ja ilmeisin motiivi on talous. Pienen kahvila, jonka pinta-ala on enintään 100 neliömetriä, on noin 15 000 ruplaa, mikä näyttää melko sietämättömältä, koska liiketoiminnan edistämisvaiheessa on jatkuvaa varojen puutetta.

Lisäksi: ilmanvaihtojärjestelmän itsesuunnittelu kestää vähemmän aikaa. Profiilin organisaatio voi viettää työluonnoksen laatimiseen kuukauden. Sillä välin, kuten tiedätte, aika on rahaa: usein vain pari viikkoa kulkee viimeistelytyön aloittamisen ja ensimmäisen vierailijan vastaanoton välillä.

Suuren tien vaiheet

Lisävarusteita on helppo poimia paikallisista myymälöistä. Luonnosta on helppo tehdä viittaus siihen, kuka tahansa, joka ei ole ohittanut opetustunteja koulussa.

Tärkeimmät tehtävät on laskettu.

Mitä ajattelemme?

1. Tuottavuus ilmalla.
2. Ilmakanavien osa.
3. Ilmanjakajien kapasiteetti imuilmanvaihtoa varten.

Huomaa: ilmanvaihto vain yhdellä pakokaasukanavalla on hyväksyttävä ratkaisu asunnon tai pienen alueen yksityiselle talolle. Julkisissa paikoissa tarvitaan raitista ilmaa.

1. Puhaltimien aiheuttaman paineen tarve.
2. Lämmön ja lämmityksen tarve.

Tässä järjestyksessä ja siirry eteenpäin.

tuottavuus

Se arvioidaan kahdella tavalla:

1. Huoneen kuutiokapasiteetin ja ilmavaihdon moninaisuuden mukaan, joka riippuu sen kuuluvuudesta yhteen tai toiseen toiminnalliseen tyyppiin.
2. Vierailijoiden lukumäärän mukaan.

Julkiselle laitokselle on tehtävä molemmat laskelmat ja sitten valittava suurempi arvo.

Ilmanvaihtotaajuuden laskeminen

Laskentakaava on L = n * V, jossa n on ilman vaihtokurssi ja V on sen kokonaistilavuus kuutiometreinä. Kuten tiedetään, tilavuus lasketaan pinta-alan ja korkeuden tuotteena.

Mikä on parametri n? Se riippuu huoneen tyypistä.

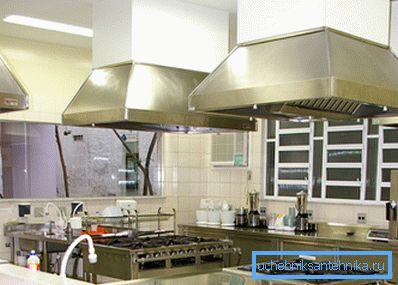

Huomautus: Joissakin tapauksissa nykyinen SNiP ei osoita moninaisuutta, vaan suoraa tarvetta ilmanvaihtoon huoneeseen, saniteettilaitteisiin, liesiyn jne.

Niinpä 100 m2: n kuuluisalle kahvilalle, jonka kattokorkeus on 3,5 metriä, on kaksi kaasuliesi ja yksi wc kahdelle wc-astialle, noin noin 100 x 3,5 + (100 * 2) + (50 * 2) = 1000 m3 / tunti

Laskeminen kävijämäärän mukaan

Tällöin laskentaohje lasketaan kertomalla enimmäismäärä kävijöitä ja yhden henkilön ilman tarvetta (oletetaan olevan hereillä 60 m3 / tunti ja nukkuja varten 30 m3 / tunti). Joten korkeintaan 20 hengen kahvilassa (henkilökunta ja vierailijat) kannattaa aloittaa 20 * 60 = 1200 m3 / tunti. Koska tämä arvo on suurempi, on syytä torjua siitä tulevaisuudessa.

jakso

Se lasketaan S = L * 2,778 / V, jossa:

• S on kanavan poikkipinta-ala.
• L - ilmavirta.
• V - ilmavirta.
• 2,778 - arvojen yhdenmukaistuskerroin, jonka avulla saadaan tulos neliösenttimetreinä.

On selvää, että virtausnopeuden lisääminen vähentää poikkileikkausta säilyttäen samalla suorituskyvyn. Ylihinnoitteluhinta on kuitenkin lisääntynyt melu; siksi se on yleensä rajoitettu arvoon 3-4 m / s.

Meidän tapauksessamme virtausnopeudella 4 m / s minimikanavaosuus on 1200 * 2,7878 / 4 = 833 cm2. Ympyrän alueen kaavan yksinkertainen käyttö antaa meille halkaisijaltaan 33 senttimetriä (pyöristettynä putken todelliseen kokoon) 350 mm.

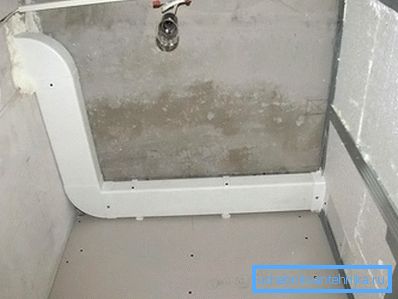

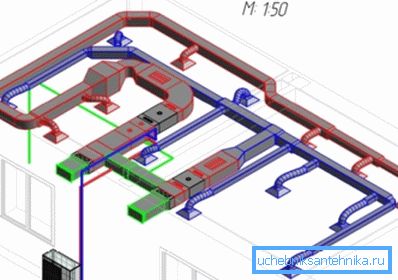

Huomautus: käytännössä suorakulmaisia ​​ilmakanavia käytetään useammin piilotettuihin tiivisteisiin. Niiden poikkileikkaus on yhtä suuri kuin sivujen tuote: niin, meidän tapauksessamme 250 x 355 mm: n koko.

Lentoliikenteen jakelijat

Tässä ei ole yleisiä kaavoja: tuotteet valitaan luettelosta rajaehtojen mukaisesti.

Mitä tarkalleen?

• Mitat.
• Säännöllinen ilmavirta.
• Pitkä kantama virtausnopeudella 0,5 m / s (suurempi nopeus nähdään luonnoksena ja johtaa epämukavuuteen vierailijoille).
• Melutaso. Asuintilojen osalta ilmanvaihdon suurin sallittu melutaso on yleensä 25 dB, julkisissa tiloissa - 35 dB.

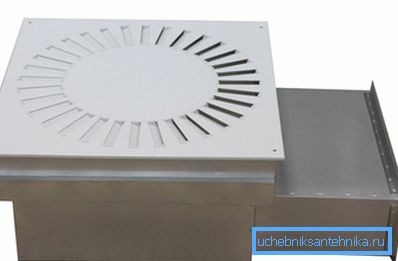

Vihje: Ilmanjakajan ritilän edessä on oltava staattinen painekammio tai sovitin, joka saa virtauksen kääntymään oikeaan kulmaan. Muussa tapauksessa ilma jakautuu epätasaisesti koko alueellaan, mikä aiheuttaa kohinaa tai läpäisevyyden vähenemistä.

paine

Vaaditun paineen riippuvuus tuuletetun tilan pinta-alasta on lineaarinen: alueen kasvun myötä ilmakanavien pituus kasvaa.

Suunnittelijan huono uutinen on, että ilmanvaihtovastuksen tarkka laskeminen on hyvin monimutkaista, koska se riippuu muuttujien massasta:

• Putken halkaisija.
• Yhteyksien ja kääntymien määrä.
• Suodattimien ja lämmittimien läsnäolo.

Hyvä uutinen on, että liiallinen puhallinpaine kiinteällä suorituskyvyllä johtaa vain pieneen virrankulutuksen nousuun.

Tästä syystä yleensä käytetään yksinkertaistettua arviota tästä parametrista:

• Huoneissa, joiden pinta-ala on 50-150 m2, 75-100 Pa pidetään normina.
• Alueella 150-350 m2 kannattaa keskittyä 100-150 Pa: iin.

Lämpöteho

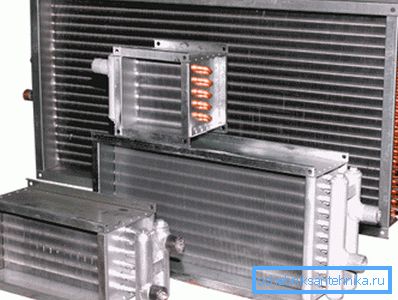

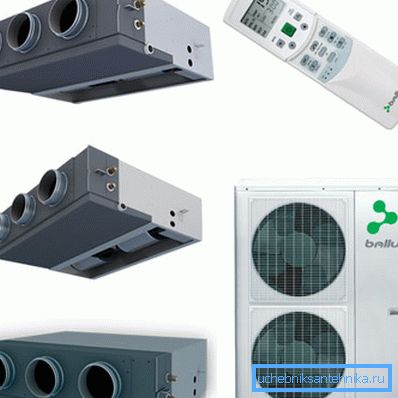

Usein ilmanvaihtotyökalu sisältää lämmitys- ja ilmastointijärjestelmien tehon laskemisen.

Koska ilman lämpökapasiteetti muuttuu melko vähäiseksi lämpötilan muutoksilla, lämmittimen tai kanavoidun ilmastointilaitteen lämpötehon tarve määräytyy ainoastaan ​​ilmanvaihtokapasiteetin ja tuoreen ilman ja kadun välisen delta-lämpötilan perusteella.

Lämpöteho lasketaan kaavalla P = Dt * L * 0,336, jossa:

1. P on lämpöteho watteina.
2. Dt on kadun ja virtauksen välinen lämpötilaero asteina.

Vinkki: tuloilman lämpötilan normi talvella on + 18C.

1. L - ilmavirta m3 / h.
2. 0,336 on ilman lämpökapasiteetti W * h / m3 * s.

Ulkolämpötilassa -15С ja 1200 m3 / tunti, lämmittimen lämmityskapasiteetin tarve on 33 * 1200 * 0,336 = 13305 W.

johtopäätös

Toivomme, että lukijalle toimitettavat tiedot ovat hyödyllisiä. Lisätietoa siitä, miten projektia valmistellaan huoneen tuuletusta, tarjoavat videon tässä artikkelissa. Onnea!
