Tuuletuksen valmistus omakotitalossa: prosessin ominaisuudet

Yksityisissä ja monikerroksisissa asuinrakennuksissa, teollisuus- ja julkisissa rakennuksissa, kouluissa, lastentarhoissa ja sairaanhoitolaitoksissa ilmanvaihtojärjestelmän valmistus tapahtuu saman periaatteen mukaisesti ja samoista materiaaleista metallin osalta. Suurin osa näistä rakenteista koostuu ilmakanavista, jotka valmistetaan erikoiskoneista pääasiassa galvanoidusta teräslevystä ja alumiiniseoksista (tällaisia ​​putkia voidaan valmistaa myös pieninä määrinä käsityöläisesti).

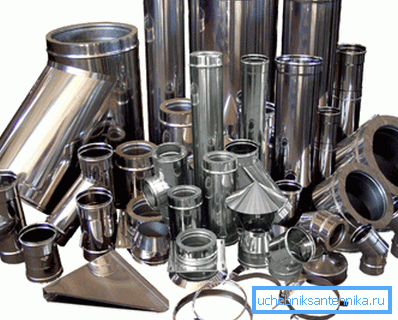

Jäykkien putkien lisäksi ne valmistavat myös aallotettuja putkia sekä tekevät sateenvarjoja ja -varjoja sekä lähtö-, kulma- ja kulmaliittimiä kääntymistä varten. Kaikki tämä alla ja auttaa - videon tässä artikkelissa.

ilmanvaihto

Huom. Ilmanvaihtojärjestelmät voivat olla tulo-, pakokaasu- ja imu-pakokaasuja, joista jokainen voi olla joko luonnollinen tai mekaaninen (pakotettu). Lisäksi imu- ja pakojärjestelmät voivat olla yleisiä tai paikallisia. Toista vaihtoehtoa käytetään useimmiten tuotannossa, sillä energiakustannusten hinta tässä tapauksessa on paljon pienempi.

Konetyökalut

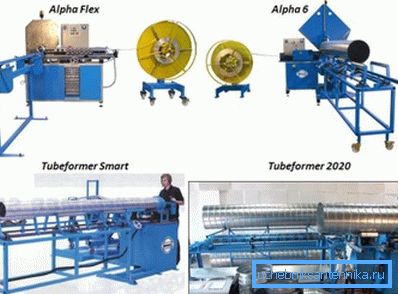

Tubeformer 2020 on sveitsiläisen SPIRO: n valmistama spiraalikäämitysmylly (hinta vastaa tuotteen laatua) suurikokoisten ilmakanavien valmistukseen sekä ilmankierron tarpeisiin että kaivosten ja siltojen polyuretaanivaippojen valmistukseen.

Valmistettujen putkien poikkileikkausalue vaihtelee 80 mm: stä 2000 mm: iin, seinämän paksuus 0,4 - 2,0 mm, mutta tuotteen pituus ei ole rajoitettu. Kone kuluttaa 11 kW, 3380V ja 50 Hz sähköä.

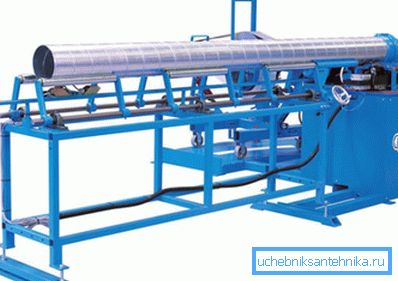

Tubeformer 1602 PRO on sveitsiläisen SPIRO: n valmistama spiraalimainen tehdas suurikokoisten ilmakanavien valmistukseen sekä ilmankierron tarpeisiin että kaivosten ja siltojen polyuretaanivaippojen valmistukseen.

Valmistettujen putkien poikkileikkausalue vaihtelee 80 mm: stä 1600 mm: iin, seinämän paksuus 0,4 - 1,5 mm, mutta tuotteen pituus ei ole rajoitettu. Kone kuluttaa 15 kW, 3380V ja 50 Hz sähköä.

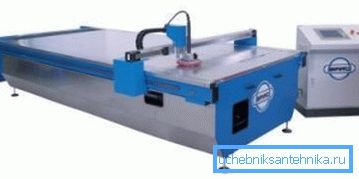

Plasmacutter Florett on plasma-leikkauslaite, jossa on laaja valikoima SPIRO-levyjä ja varustettu tietokoneohjauksella, joka on räätälöity omin käsin, jotta osien, erityisesti pakoputkien, urien ja erilaisten (pyöreiden, soikeiden, suorakulmaisten) liitosten kolmiulotteinen mallinnus.

Tämän mallin työpöydällä on 30001500 mm, 39902140 mm: n yhteisellä pinnalla, liikkumisnopeus 40 mm / min ja leikkuutarkkuus jopa 0,5 mm. Samalla AC Servo 4000I, 50 / 60Hz ja 2,5 kVA ja Plasma 60A, 230 / 400V, 3 vaihetta 11kVA, joiden kokonaispaino on 780 kg.

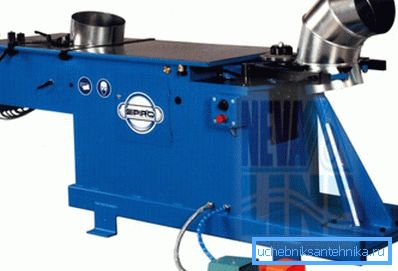

Gorelocker COMBI T, kuten yllä olevassa kuvassa, on kone, jolla valmistetaan osavaltion taivutuksia ja muita Sveitsin SPIRO: n valmistamia varusteita, ja tällä alalla on tunnustettu johtajaksi tällaisten laitteiden valmistajiin.

Ulostulon halkaisija on 125 - 1250 mm, seinämän paksuus 0,4 - 1,5 mm mustalle teräkselle, 0,4 mm - 1,0 mm ruostumattomalle teräkselle, 0,4 - 1,5 mm. alumiinia ja 0,4 - 1,25 mm kuparia. Virtalähteen parametrit 5kVA / 400V / 50Hz, 3 vaihetta.

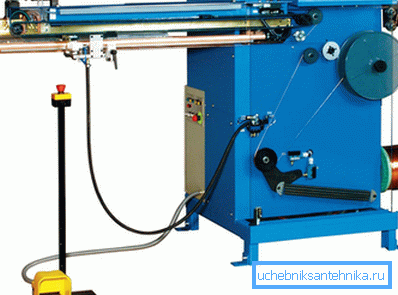

Stitchwelder 1000/1270/1540 ovat sveitsiläisen SPIRO: n valmistamia korkealaatuisia saumahitsauslaitteita, joita käytetään hitsaamaan putkia vahingoittamatta käsiteltävän metallin etuosaa. Tämä sallii olla käyttämättä hermeettisiä maalaustuotteita.

Yksikön 1000/1270/1540 muunnoksesta riippuen hitsin pituus voi olla 50/1000 / 50-1270 / 50-1500 mm, päällekkäin 6/8/8 mm, metallin paksuus 0,4-1,0 mm, halkaisija aihiot 75-1000 mm. Kuparilangan halkaisija, jossa on pyöreä poikkileikkaus hitsausta varten, on 2,0 mm, ja hitsauksen hitsausnopeus on 3 m / min - 1212 m / min (ohjeet tilanvalintaa varten).

Pyöreä ja suorakulmainen osa

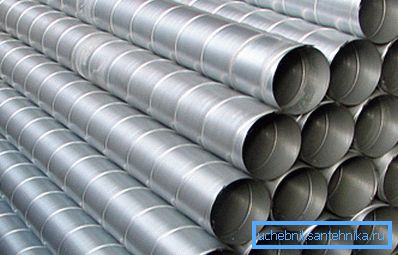

• Teollisuusyrityksissä käytetään pääsääntöisesti tuuletuksen pyöreää osaa - tämän osan ilmanvaihtokanavien valmistus alentaa aerodynaamista vastusta ilmaa kuljetettaessa kanaviin, ja myös erittäin tärkeää vähentää merkittävästi melutasoa. Tällaisten tuotteiden eristäminen ei ole lainkaan, tai se on vähäistä, mikä molemmissa tapauksissa säästää yrityksen tai organisaation budjetin. Koko järjestelmän toiminta ei vaadi tuulettimille liian voimakkaita moottoreita, joten taloudellinen vaikutus havaitaan myös tältä puolelta.
• Tällaisten ilmanvaihtokanavien liitosten tiheys on erittäin korkea, mikä takaa minimaalisen ilmavuodon, joten se vähentää lämpöhäviötä. Jos tällaista laitteistoa tuottavalla yrityksellä on täydellinen joukko kaikkia koneita (tässä artikkelissa luetellaan vain tärkeimmät), voit tilata minkä tahansa monimutkaisen järjestelmän.

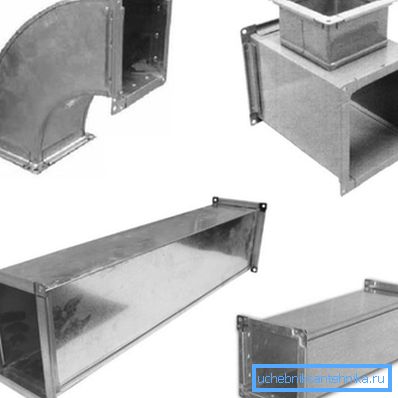

• Suorakulmion tärkein etu ympyrän yli on sen pienempi korkeus, jolla on sama poikkipinta-ala, joten neliön muotoisia tuotteita käytetään useimmiten mataliin huoneisiin asennukseen.. Lisäksi suorakulmio on helpompi sijoittaa pienempään koristekoteloon.

Huom. Tuuletuksen asentamiseen yksityisessä talossa käytetään yleensä suorakulmaisia ​​ilmakanavia, vaikka jotkin elementit voivat olla pyöreitä, esimerkiksi yhdistämällä keittiön huppu tuuletusikkunaan.

johtopäätös

Lopuksi voimme sanoa muutaman sanan ilmanvaihdon säleiköiden valmistuksesta. Ne voivat olla jäykkiä ja säädettäviä, yhdellä tai kahdella rivillä tai ikkunaluukulla. Valmistettu muovista, galvanoidusta teräksestä ja alumiiniseoksista.
