Tuuletuksen suunnittelu talossa: sääntelyvaatimukset ja

Tämän artikkelin aiheena on yksityisen talon tuuletuksen suunnittelu. Abstrakteja teoreettisia tutkimuksia ja suosituksia ei ole: ehdotettu aineisto on yhteenveto tekijän käytännön kokemuksesta ilmanvaihtojärjestelmän suunnittelussa omassa kodissaan.

esipuhe

Muutama vuosi sitten näiden rivien kirjoittaja tuli uuteen taloon. Rakennuksesta avautui kaunis näköala ikkunoista ja erinomainen korjaus; Ensimmäiset vaikutelmat olivat tietenkin innostuneita.

Kuitenkin aivan ensimmäinen talvi (on huomattava, melko lievä: talvella Crimea jopa -5 pidetään harvinaisena pakkasena) paljasti useita ongelmia.

• Metalli-muovi-ikkunoista lasitettiin jatkuvasti. Kondensaatti oli pudottamassa ja peitossa ikkunalaudalla.
• Kotona oleva ilma tuli jonkin aikaa raskaaksi ja mustaksi. Oli epämiellyttäviä hajuja.

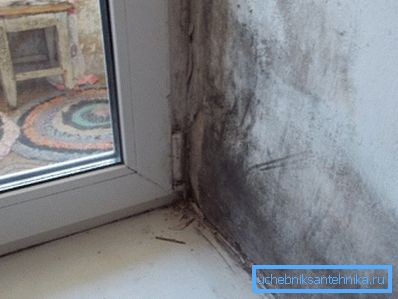

• Kulmat alkoivat vaimentua; seinät olivat kosteita. Kirjaimellisesti kuukausi myöhemmin ilmestyi sieni.

  Huomaa: home ei ole vain ruma. Sieni nopeuttaa pääomarakenteiden tuhoutumista; lisäksi sen elintärkeän toiminnan tuotteet katsotaan erittäin haitallisiksi tartunnan saaneen asunnon asukkaiden terveydelle.

• Kun kotona oli ilmeisesti melko mukava lämpötila + 18 ° C, se oli subjektiivisesti hyvin kylmä.

Viimeinen oli ratkaiseva rooli. Useiden vuosikymmenien jälkeen Kaukoidässä, ajatus jäädyttämisestä Krimussa tuntui niin luonnottomalta, että päätettiin omistautua koko ajan ja vaivaa ongelman ratkaisemiseksi. Se (syy) oli helppo löytää: talo oli täysin poissa ilmanvaihtojärjestelmästä.

Tuolloin taloilmanvaihdon hanke tuntui tekijän olevan jotain erittäin kohtuutonta ja vaatii hyvin erikoistunutta tietoa: kokemusta ja tietoa ei ollut katastrofaalisesti. Lisätoimenpiteitä tehtiin kansallisen kokeilu- ja virhemenetelmän avulla. Tämä artikkeli on yrittää jakaa hyviä ideoita.

Sääntelyvaatimukset

Kotitalouksien ilmanvaihdon suunnittelu ja laskeminen oli melko loogista aloittaa sääntelydokumentaation tutkiminen. Haku oli lyhytikäinen: opetus löytyi kotimaisesta SNiP: stä 31-02-2001 Yhden perheen asuintalot.

Aluksi on käynyt ilmi, että talon ylläpitämä lämpötila ei täyttänyt nykyisiä standardeja.

Talon lämmitettyjen ilmastointilaitteiden uudelleen säätö lisäsi virrankulutusta, mutta ennustettavasti ei muuttanut huonoa kuvaa millään tavalla: se oli silti kostea ja erittäin kylmä kaikissa huoneissa. Kyllä, huolimatta sopivasta lämpötilasta.

Ilmanvaihtoon suoraan liittyvä osa antoi uuden ajatuksen.

Lämmitetyn lattian tilavuus oli helppo laskea talvella: se oli 240 kuutiometriä. Erityisen asettelun, kaasulaitteiden puuttumisen ja vain kahden pysyvän asukkaan läsnäolon vuoksi talon ilmanvaihdon laskenta säädettiin lämmön säästämisen vuoksi: tunnin ilmanvaihdon sijaan, jonka tilavuus oli 240 m3, päätettiin pysäyttää puolet ilmanvaihtokapasiteetista.

Keitä työ.

täytäntöönpano

Kaavion valinta

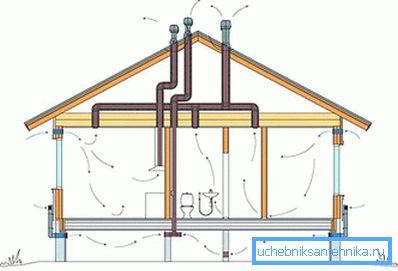

Jo mainitussa SNiP 31-02-2001: ssa on kolme ilmanvaihdon käsitettä:

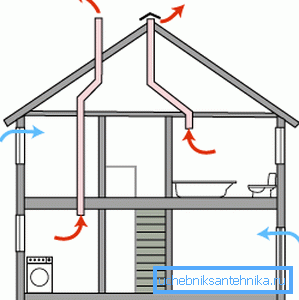

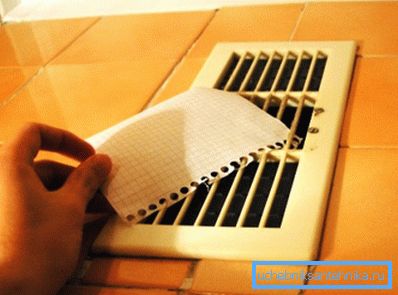

• luonnollinen - kun poistoilma pakotetaan ilmanvaihtokanavaan luonnollisen kierron takia. Lämmitetty, hän ryntää ja on ilmanottoaukossa; tulo tapahtuu ilmanvaihdon säleiköiden avulla seinien alaosassa tai imemällä tiivistämättömien ovien ja ikkunoiden läpi.

• pakollinen - pumppaamalla ulos pakokaasu ja pakottamalla raitisilman puhaltimet.
• Yhdistetty - kun vain ilma pakotetaan ulos. Tarjonta järjestetään jälleen vuotamalla ikkunoita ja ovia.

Päätettiin pysähtyä kolmannelle variantille.

Oli useita syitä.

1. Keittiön, kylpyhuoneen ja huoneiden pakokaasujen järjestämiseksi oli mahdollista käyttää rakentajien väliin jäänyttä kanavaa pultin, johon lattialaatat leväsivät, ja seinän välissä. Mutta sisääntulokanavan olisi pitänyt sijoittaa, pilata seinät.
2. Luonnollinen ilmanvaihto toimisi arvaamattomasti: voimakkaat tuulet ovat tyypillisiä Krimin rannikolle talvella. Pakokaasupuhallin rajoittaa pakotettua pakokaasua; tuulet vaikuttavat hieman hänen suorituskykyään.

1. Pakotetun ilmanvaihdon kanavalla voi olla pienempi halkaisija kuin kanavalla luonnollisen ilmankierron kannalta.
2. Lopuksi se houkutteli projektin edellyttämien komponenttien alhaisen hinnan. Yleensä tarvittiin putki, jossa on deflektori, useita ilmanvaihtorakeita, muovilukko, tuuletin, jossa on lanka ja kytkin siihen.

asennus

Muutamia laitteita oli helppo koota omin käsin.

1. Kiskon ja seinän välinen kanava avattiin kadun puolelta lyönnillä. Putki, jossa aukko on sijoitettu reikään; ura oli ommeltu ja purettu.
2. Seinän sisäpuolelta asennettiin kanavaan muoviluukku puhaltimen asentamiseksi, korjaamiseksi ja vaihtamiseksi. Sen kautta itse tuuletin asennettiin putkeen; kytkin on nostettu sopivaan korkeuteen.

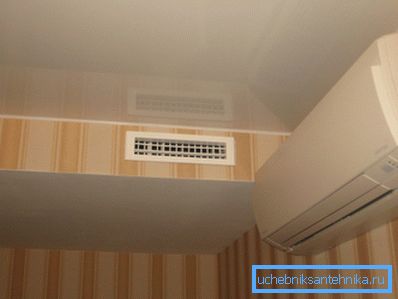

3. Kuhunkin huoneeseen asennettiin kanavaa pitkin tuuletusverkot.

välisummat

Pakotetun ilmanvaihdon työn ensimmäisenä päivänä talon ilma ei enää pysähtynyt; epämiellyttävät hajut hävisivät. Tunne jatkuvasta kylmästä 20 asteen lämmöstä unohdettiin, kuten huono unelma.

Huomaa: lisääntyneen kosteuden ansiosta ilman lämpöteho ja lämmönjohtavuus kasvavat nopeasti. Siksi, lähellä suuria vesistöjä, lämpötila, joka on hieman nollaa korkeampi, on huonompi kuin -10 alhaisilla kosteusalueilla.

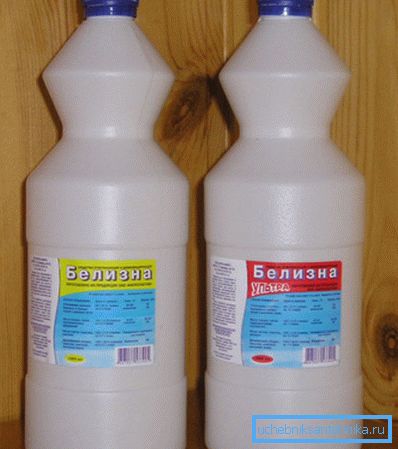

Belize tuhosi sienen; hän myös auttoi päästä eroon jälkiä jäljellä olevasta muotista - epämääräisistä mustista pisteistä.

Ainoa ongelma oli viileä lattia: kylmän ilman vuotaminen puristamattoman etuoven kautta tuntui.

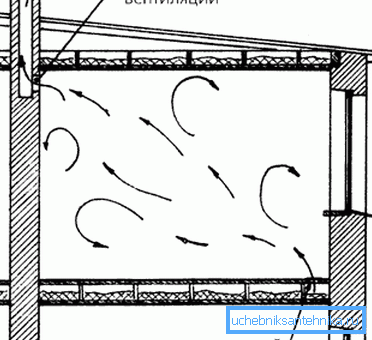

Virtaus kellarista

Lopulta päästä eroon viimeisestä epäonneasta, joka auttoi syöttämään ilmaa kellarista. Maanpinnan alapuolen syventymisen vuoksi lämpötila noin + 14 ° C: ssa pidetään ympäri vuoden ilman lämmitystä, vaikka katu avautui jatkuvasti ilmanvaihtoa varten.

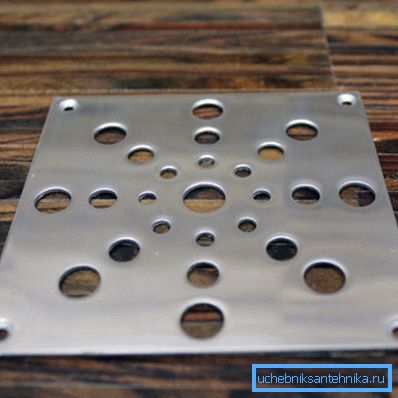

Levyihin porattiin reikiä kuumennetun ilman imemiseksi; niiden päällä on tuuletusritilät.

Tulos oli ylistämätön:

• 75m2: n lattiapinta-ala on keskimääräinen lämmöntuotanto, joka on välttämätön 20C: n ylläpitämiseksi vain 2-4 kW, riippuen ulkolämpötilasta.
• Kun lämmitys on kokonaan pois päältä, lämpötila ei laske alle + 12 ° C jopa negatiivisen lämpötilan ollessa ikkunan ulkopuolella.

johtopäätös

Kirjoittaja toivoo vilpittömästi, että hänen kokemuksensa on hyödyllinen lukijalle. Lisätietoja ilmanvaihdon suunnittelusta talossa löytyy katsomalla tämän artikkelin video.

Onnea!
