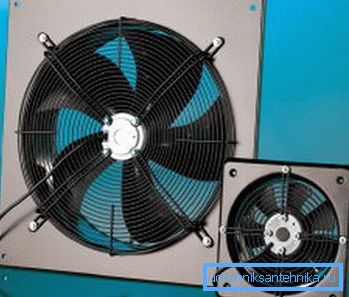

Tuulettimet tuuletukseen: yleiskatsaus suorituskyvyn

Tuulettimen valinta ilmanvaihtojärjestelmässä on yksi tärkeimmistä hetkistä ilmankiertopiirien suunnittelussa. On erittäin tärkeää, että valittu laite antaa tarvittavan suorituskyvyn, ja ilmanotto / poisto suoritetaan oikeassa määrin.

Seuraavassa tarkastellaan, millaisia ​​tuulettimia tuuletukseen käytetään eri tilanteissa, sekä useita vinkkejä yksiköiden asentamiseen kotitalouksien tarpeisiin.

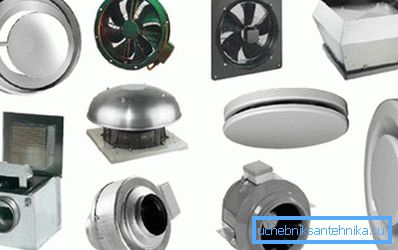

Mallien lajikkeet

säteittäinen

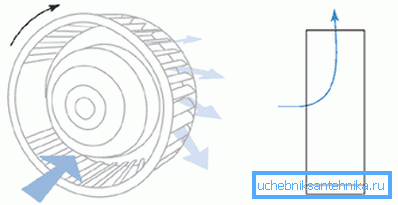

Radiaalirakenteita kutsutaan laitteiksi, joissa työosat - terät - sijaitsevat vanteella. Vanne pyörii akselin ympäri ja luo korkean paineen ilman virran.

Kiinnitä huomiota! Useimmissa tapauksissa tällaiset järjestelmät asennetaan tilojen ulkopuolelle - katolle tai etäseinäkonsoleihin. Radiaalipuhaltimien sisäinen asennus on perusteltua vain teknisessä kerroksessa.

Tällaisen laitteen tehokkuus sekä muut parametrit määräytyvät ilmanottoaukkojen muodon mukaan.

• Mallit, joissa on taaksepäin kaarevat terät suhteessa vanteen pyörimissuuntaan, osoittavat hyvää tehokkuutta vain puhtaan ilman käsittelyssä. Usein tämä muotoilu sisältää tuulettimen tuuletusta varten. Tämän mallin edut huomioon ottaen tärkeintä on pitää alhaisena melutasona, kun työskentelet jopa tehon rajalla.
• Saastuneen ilman poistamiseen tarkoitettujen järjestelmien rakentamisessa käytetään usein suoria teriä (säteittäisiä ja taaksepäin taaksepäin). Juoksupyörän kokoonpano estää kontaminanttien pääsyn akselin ja vanteen pyöriviin osiin, mikä vähentää merkittävästi osien kulumista ja helpottaa ennaltaehkäisevää huoltoa.
• Eteenpäin kaarevat terät tarjoavat korkean ilmanvaihtotehokkuuden myös suhteellisen matalassa paineessa. Siipiosan muoto mahdollistaa hyvän suorituskyvyn laitteen suhteellisen pienen koon suhteen, koska tällaiset mallit ovat edullisia kotimaan ilmankiertojärjestelmien suunnittelussa.

Tämäntyyppisen laitteen yleiset edut sisältävät hyvän ilman ruiskutuksen, joka takaa sen liiallisen sisäänvirtauksen, mikä tarkoittaa, että luodaan olosuhteet pakokaasun sujuvalle toiminnalle.

aksiaalinen

Aksiaalinen (aksiaalinen) tuuletin - yleisin malli, jota käytetään useimmissa pakokaasulaitteissa. Näissä laitteissa on pakoputket, pakotetut virtausjärjestelmät, katto, lattiapuhaltimet jne.

Tämäntyyppisen laitteen suunnittelu on melko yksinkertainen:

• Vääntömomentti, kuten edellisessä tapauksessa, lähetetään mekanismin akselille.
• Heti kiinnitetty terän akseliin (ns. Potkurityyppi). Kuljetetun ilman määrä riippuu terien muodosta ja koosta, mikä selittää markkinoilla olevien mallien moninaisuuden.

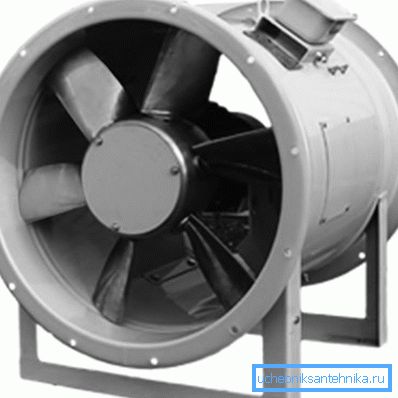

• Toisaalta terien asentaminen suoraan akselille johtaa merkittäviin suorituskyvyn häviöihin, koska useimmiten aksiaalinen ilmanvaihtopuhallin on asennettu sylinterimäiseen koteloon tai kanavaan, jossa on minimaaliset aukot seinien ja terien väliin.

Kiinnitä huomiota! Tuottavuuden lisäämiseksi potkuriosan taakse on usein asennettu ohjainlapoja. Ilmanvaihtojärjestelmän asentaminen keittiöön tai kylpyhuoneeseen voidaan tehdä omin käsin, jolloin levyt on galvanoitua terästä.

diagonaalinen

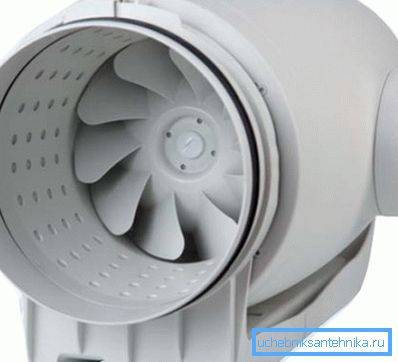

Diagonaalinen puhallin on yhdistetty periaatteisiin, joilla aksiaaliset ja radiaaliset mallit on rakennettu:

• Siipipyörällä asennetut terät on asennettu suurelle kulmalle.
• Kun pyörä pyörii, paine kasvaa keskipakovoiman kasvun vuoksi.
• Lisäksi mitä suurempi puhaltimen nopeus on, sitä suurempi on ruiskutettu paine.

Näiden laitteiden laajuuden osalta se on hyvin rajallinen. Pääsääntöisesti keskipakopuhaltimet ilmanvaihtojärjestelmiin pakotetun ilman jäähdytyksen järjestelmissä sekä suurimittaisissa sisääntulopiireissä.

täysin

Läpimittaiset laitteet ovat ulkonäöltään hyvin erilaisia ​​muista laitteista, joita käytetään syöttöön ja uuttoon:

• Juoksupyörä on sauva tai sylinteri, jonka halkaisija on suhteellisen pieni.
• Ilmanottoaukot on asennettu sylinterin tankoon tai ulkoseinään. Niillä voi olla hyvin erilainen profiili, mutta useimmiten käytetyt mallit, joissa on terät, jotka on kaarevat ilmavirran suuntaan.
• Ilma kulkee puhaltimen ulkopuolelta, koska painetta nostavat osat liikkuvat yleensä erityisiin koteloihin.

Tämän mallin avulla voit siirtää tarpeeksi suuria määriä ilmaa. Tästä syystä diametrisiä puhaltimia käytetään silloin, kun on tarpeen asentaa suhteellisen pienikokoisia laitteita, esimerkiksi järjestettäessä ilmaverhoja jne.

Kiinnitä huomiota! Diagonaalisten ja diametristen mallien keskeinen haittapuoli on suuri monimutkaisuus, jonka vuoksi myös laitteiden hinta osoittautuu melko suureksi. Useimmiten niitä käytetään teollisuuskaapeliverkostoissa sekä nykyaikaisten kerrostalojen tuuletuspiirien järjestämisessä.

Vinkkejä valintaan

Asennusohjeet

Useimmiten asuintiloja (yksityistaloja ja huoneistoja) ei ole pakotettu pakotetulla tuuletuksella. Tämä johtuu siitä, että laskentaan sisältyy suunnitteluprosessin aikana ns. Pilkullinen ilmanvaihto - ilman diffuusio vuotojen kautta ikkuna- ja ovikehyksissä.

Modernien suljettujen ikkunoiden asennus sekä ulko-ovet tiivistyspiireillä minimoivat saapuvan ilman määrän ja virtaus pysähtyy lähes kokonaan. Tämän seurauksena ilmanvaihtostandardit eivät täyty edes suunnilleen, mikä vaikuttaa terveyteen.

Toisaalta sen jälkeen, kun pakokaasukanavia on käytetty useita vuosia ilman asianmukaista huoltoa, niiden läpikulku vähenee merkittävästi. Tämän seurauksena ei sisäänvirtaus eikä puristin toimi tehokkaasti, ja asuintilojen ilma muuttuu hitaaksi ja käytännöllisesti katsoen sopimattomaksi hengitykseen.

Tuloksena on ilmaa (ilmanvaihto tai erityisten venttiilien asennus) ja erityisten pakokaasulaitteiden asennus.

Tällaiset laitteet on yleensä asennettu:

• Keittiöissä. Ensinnäkin nämä ovat pakoputket, jotka poistavat savun ja höyryn uunin yläpuolelta, sekä keittiön ikkunoissa olevat erityiset tuulettimet.

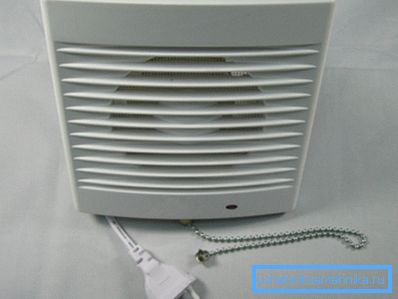

• Kylpyhuoneissa. Täällä useimmiten tuuletusgrilli, jossa on tuuletin, on kiinnitetty katon alle, jolloin voit nopeasti eroon epämiellyttävistä hajuista.

Kiinnitä huomiota! Myös kylpyhuoneen pakollinen ilmanvaihto normalisoi kosteusjärjestelmän, jonka avulla voit suojata huoneen sienien aiheuttamalta infektiolta. Luonnollisesti on otettava huomioon myös poistoilman korkea kosteus, koska ohjekirjassa suositellaan sellaisten laitteiden asentamista, joilla on hyvä vedeneristys.

• Työpajoissa ja muissa huoneissa, jotka tarvitsevat nopean pakokaasun.

Edellä mainittujen laitteistojen lisäksi on viime aikoina tullut suosittuja tuuletusmekanismeja sisältäviä monimutkaisia ​​seinäventtiilejä. Tällaisten venttiilien uusimmat mallit voivat toimia sekä tulovirtaustilassa että poistoilman poistotilassa.

Parametrin määritelmä

Kysymys siitä, miten tuulettimen tuulettimen teho lasketaan, on tärkein teollisuustilojen ja julkisten rakennusten suunnittelussa: tämä on paikka, jossa suuri määrä ihmisiä on jatkuvasti paikallaan, ja hapen kulutus aikayksikköä kohti on merkittävä.

Tavallisissa asuintiloissa laskenta on melko yksinkertaista, koska luonnollisen sopeutumisen mahdollisuudet ovat täällä paljon suuremmat.

Ohjeet parametrien määrittämiseen sisältävät seuraavan kaavan käytön:

L = L_normi * N, jossa:

• L on vaadittu ilmamäärän tilavuus, m³/ h
• L_normi - yhden henkilön ilmankulutuksen määrä aikayksikköä kohti (SNiP 41 - 01-2003: n mukaan tämä arvo on 60 m³/ h)
• N - huoneen enimmäismäärä.

Lisäksi tehokkuuden parantamiseksi voit käyttää ilmakurssin kerrointa (olohuoneissa - 1-2, toimistoissa - 2-3, tuotantoalueilla - 4 ja enemmän).

Kerrotaan edellisessä tapauksessa saatu luku vastaavalla kertoimella, saamme tuuletusyksikön suositeltavan suorituskyvyn. Sitten meidän on vain vertailtava laskennan tuloksia markkinoilla olevien mallien teknisiin parametreihin ja valittava sopiva.

johtopäätös

Tiedot siitä, miten tuuletin voidaan valita tuuletukseen, ja millainen käyttö tietyssä tilanteessa on hyödyllistä, on ensinnäkin hyödyllistä niille, jotka suunnittelevat suunnittelevansa kaikki kodin viestinnän.

Yksityiskohtaisempi tutustuminen ilmankäsittelylaitteiden valikoimaan sekä ilmanvaihtoverkostojen järjestelyihin suosittelemme videon katsomista tässä artikkelissa.
