Teollisuusalueiden ilmanvaihto: tehtävät, tyypit ja

Mukavien olosuhteiden luominen työpaikalla ei ainoastaan ​​lisää työvoiman tuottavuutta, vaan se on myös pakollinen vaatimus terveysviranomaisille. Siksi teollisuustilojen ilmanvaihtojärjestelmät ovat yhtä tärkeitä kuin normaali valaistus ja keskuslämmitysverkot.

Niiden asennusta monimutkaisuuden vuoksi ei voida suorittaa käsin, mutta kehityksen, suunnittelun ja toiminnan periaatteiden ymmärtäminen ei todennäköisesti ole tarpeeton.

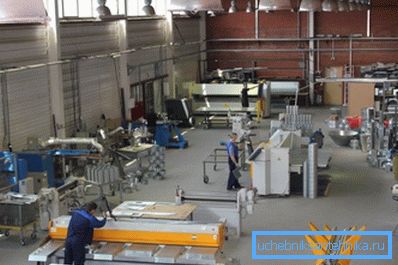

Teollisuuskompleksien tuuletuslaite

tehtävät

Teollisuuden tilojen ilmanvaihto ja ilmastointi toteutetaan monimutkaisilla suunnittelujärjestelmillä, jotka sisältävät ilmanvaihtokanavien lisäksi paljon lisälaitteita: puhaltimet, suodattimet, rekuperaattorit, lämmittimet, jäähdyttimet ja niin edelleen.

Tuotantotyypistä, työpajojen alueesta ja ilmansaasteiden tasosta riippumatta ilmanvaihtojärjestelmän tulisi suorittaa seuraavat tehtävät:

• tarjota työntekijöille puhdasta ja raikasta ilmaa;
• poista pöly ja haju huoneesta;
• suodattaa haitallisia epäpuhtauksia, jotka voivat muodostua tiettyjen teknisten toimintojen aikana.

SNiP 41.01-2003: n mukaan suunnitelluissa teollisuuslaitoksissa ilmanvaihtoa varten.

Mukavan ilmapiirin lisäksi teollisuustilojen ilmanvaihdon suunnittelussa olisi pyrittävä luomaan toimintaan hyväksyttävä lämpötila. Sitä säädetään myös tehtaiden ja tehtaiden työpajojen terveysvaatimuksia koskevissa säädöksissä.

Kiinnitä huomiota! Valmistettaessa tietyntyyppisiä tuotteita (esimerkiksi lääkkeitä tai öljynjalostustuotteita) ihmisten terveydelle vaaralliset aineet voidaan vapauttaa. Tässä tapauksessa ilmanvaihtojärjestelmän on varmistettava niiden nopea ja tehokas poistaminen.

Suunnitteluperiaatteet

Tuotantotilojen ilmanvaihdon laskennassa olisi käytettävä vain päteviä insinöörejä. On tarpeen ottaa huomioon tuotannon luonne, huoneen pinta-ala, työntekijöiden lukumäärä, ilmasto-olosuhteet ja monet muut parametrit.

Jokainen teollinen ilmanvaihtojärjestelmä on kuitenkin rakennettu seuraavien periaatteiden mukaisesti:

1. Mikä tahansa ilmanvaihtojärjestelmä koostuu pakokaasu- ja tulolaitteista, ilmakanavista ja laitteista, jotka luovat mukavan sisäilmaston (ilmanlämmittimet, ilmastointilaitteet, kosteuden stabiloijat jne.).

1. Teollisten tilojen ilmanvaihdon pakollinen osa on laitteisto, joka poistaa pölyä, aerosoleja ja kaasuja ilmasta, jotka ovat prosessilaitteiden työn tuloksena.
2. Jotkut teollisuudenalat (lääkkeet, tarkkuuselektroniikka) vaativat erityisiä ympäristöolosuhteita. Tässä tapauksessa ilmanvaihtojärjestelmään on lisäkomponentteja (esimerkiksi erikoissuodattimia tai tehokkaita ilmastointilaitteita).
3. Tietyntyyppisten laitteiden käyttöoppaassa säädetään, että työpajojen osat, joissa voi esiintyä vaarallisia höyryjä, olisi varustettava erityisillä poisto-kiinniottimilla, jotka on erotettu yleisestä verkkokaupasta.

1. Osa ilmanvaihtojärjestelmistä on laitteita, jotka suorittavat teollisuusalueiden ilmanvaihtojärjestelmien terveys- ja hygieniaohjausta. Näiden tai muiden antureiden lukemista riippuen lisätään lisälaitteita, jotka puhdistavat ilman tai poistavat haitalliset epäpuhtaudet.
2. Teollisia ilmanvaihtoverkostoja suunniteltaessa otetaan huomioon tällainen parametri, joka on niiden toiminnan hinta. On toivottavaa, että huoneesta poistuvaa kuumaa ilmaa käytetään lämmönvaihtimissa, ja kylmää ilmaa käytetään konetyökalujen ja muiden laitteiden jäähdyttämiseen.

laji

Tehtyjen tehtävien mukaan teollinen ilmanvaihto on jaettu seuraaviin tyyppeihin:

1. Yleinen vaihto - tarjoaa tiloissa yleisen ilmanvaihdon. Esimerkkinä on perinteinen aksiaalipuhallin, joka on sijoitettu ikkunaan tai seinäventtiiliin. Laitteen teho valitaan kanavan osan ja pituuden perusteella.
2. Yksilö (paikallinen) - puhdistaa ilman suoraan työpaikalla. Se on ote, joka poistaa haitalliset epäpuhtaudet, pöly, savu ja muut aineet, jotka voivat vahingoittaa ihmisten terveyttä.
3. hätätila - käytetään ilman, kaasun tai muiden vaarallisten epäpuhtauksien ilmanpuhdistukseen. Teollisuustilojen ilmanvaihtoa koskevat vaatimukset, joita käytetään vain hätätapauksissa, poikkeavat yleisistä standardeista, eikä niitä oteta huomioon tässä.

Lisäksi ilmavirran järjestämismenetelmän mukaan teollinen ilmanvaihto ovat:

• luonnollinen;
• mekaaninen.

Luonnollisen ilmanvaihtojärjestelmän avulla ilmamassojen sisäänvirtaus ja poisto johtuvat lämpötilan ja paineen erosta tuotantotilan ulkopuolella ja sisällä.

Tällaisen ilmanvaihdon tehokkuuteen vaikuttavat:

• ulkopuolisen ja myymälän sisäisen lämpötilan ero;
• ilmakehän paineen ero tuotantotilan lattian alueella ja pakokaasukanavan poistoaukossa;
• ilman massojen liikkumisen nopeus kadulla.

Luonnollisen ilmanvaihtojärjestelmän etuja ovat tehokkuus, ympäristöystävällisyys ja äänettömyys. Kuitenkin tietyissä sääolosuhteissa sen tehokkuus putoaa jyrkästi.

Mekaaninen ilmanvaihto ei sisällä tätä haittaa. Lisäksi se voi siirtää ilmavirtauksen mihin tahansa etäisyyteen minkä tahansa osan ja konfiguraation kanavien läpi. Lisäksi tällöin on mahdollista asentaa laitteita, jotka suorittavat ilman lämmitystä, sen jäähdytystä, kuivumista, kosteutta, suodatusta ja niin edelleen.

Luonnollisten ja mekaanisten ilmanvaihtojärjestelmien yleisimmin käytetty yhdistelmä.

standardit

Teollisuustilojen ilmanvaihdon normit on vahvistettu SNiP 2.04.05-91 ja 41-01-2003. Näiden asiakirjojen mukaan ilmanvaihtojärjestelmä olisi asennettava kaikkiin teollisuustiloihin poikkeuksetta riippumatta niiden toiminnallisesta tarkoituksesta, alueesta ja niissä työskentelevien henkilöiden määrästä.

Laitteen tehon tulisi olla sellainen, että sisäilma puhdistuu nopeasti savun tai vaarallisten aineiden vapautumisen yhteydessä.

Lisäksi suunnittelussa olisi otettava huomioon seuraavat parametrit:

• huoneen toiminnot;
• alue;
• ilmasto-olot;
• epäpuhtauksien läsnäolo ja määrä;
• ilman kosteus;
• lämpötila työpajan sisällä;
• paloturvallisuus ja niin edelleen.

Kiinnitä huomiota! Tärkein parametri, joka on otettava huomioon, on jokaiselle työntekijälle tuoretta ilmaa.

Se on 30 cu. metriä tunnissa, kun huoneen pinta-ala on vähintään 40 neliömetriä. metriä. Suurissa teollisuuskomplekseissa standardi kasvaa suhteellisesti.

Ilmanvaihtojärjestelmän teknisiä ominaisuuksia laskettaessa on myös kiinnitettävä huomiota seuraaviin vivahteisiin:

1. Ilmanvaihtojärjestelmän aiheuttama melu ei saa erottua työstökoneiden ja teknisten laitteiden aiheuttamien äänien taustasta, sillä muuten työpaja on epämiellyttävä.
2. Ilmanvaihtoverkko ei saisi johtaa lisäilmakehitykseen tuotantoalueella. Tämä tapahtuu usein silloin, kun pitkään asennettua järjestelmää ei ole ajoittain puhdistettu pölystä ja muista siellä kerääntyneistä epäpuhtauksista.

Teollisuuden ilmanvaihdon asennus

Optimaalisen järjestelmän valitseminen

Teknisten järjestelmien nykyaikainen markkinat tarjoavat valtavan valikoiman erilaisia ​​ilmanvaihtojärjestelmiä, jotka mahdollistavat mukavimmat olosuhteet työpaikalla. Laaja valikoima laitteita, jotka eroavat sekä kustannuksista että toiminnallisuudesta, pystyvät vastaamaan myös vaativimman asiakkaan tarpeisiin.

Teollista ilmanvaihtoa suunniteltaessa on huolehdittava siitä, että hankitaan ja asennetaan paitsi sellaisia ​​laitteita, jotka toimittavat puhdasta ilmaa tehtaiden työpajoissa, myös pakokaasujärjestelmät, jotka poistavat savun, pölyn, haitallisten aineiden ja joskus patogeenien saastuttaman ilman työpaikoilta.

Yhden tai toisenlaisen laitteiston valinta tehdään yksilöllisesti ottaen huomioon tiettyyn teolliseen esineeseen liittyvät ominaispiirteet.

Valmistetun ilmanvaihtojärjestelmän tulee olla:

• taloudellinen;
• tehokkaasti;
• luotettavia;
• nopea palautus.

Puhdas ja viileä ilma työpajalla ei ainoastaan ​​ole myönteinen vaikutus henkilökunnan suorituskykyyn ja tunnelmaan, vaan myös pidentää käytettyjen prosessilaitteiden ja työkalujen käyttöikää.

On myös taloudellisesti toteutettavissa, kun kehitetään hanke, joka mahdollistaa välittömästi laitteen sisällyttämisen mukavan mikroklubin luomiseen ilmanvaihtoverkkoon ulkoisista olosuhteista riippumatta.

Vihje! Ilmanvaihtojärjestelmän toimintaparametrien ohjaamiseksi on suositeltavaa käyttää automaattisia tietokonepohjaisia ​​järjestelmiä, jotka muuttavat tiettyjä parametreja ulkoisista antureista saatujen tietojen perusteella. Näin saavutetaan työn tehokkuus ja kannattavuus.

Laitteiden asennus

Teollisia ilmanvaihtojärjestelmiä asennettaessa on otettava huomioon monet vivahteet ja ominaisuudet, jotka vaikuttavat sekä sen toiminnan tehokkuuteen että rakenteen kestävyyteen. Siksi vain päteviä asiantuntijoita, joilla on asiaankuuluvat tiedot ja kokemukset, tulisi asentaa yksittäisiä ilmaverkon osia.

On myös tärkeää valita oikeat paikat sähkölaitteiden asennukseen: lämmönvaihtimet, tuulettimen asennukset, suodatusjärjestelmät jne..

Tulevaisuudessa tästä huoneesta jaetaan ilmakanavia.

Ilmakanavien asennus

Teollisuuden tilojen ilmanvaihtokanavat kiinnitetään yleensä kattoon. Sen jälkeen ne voidaan peittää ripustamalla koriste-paneelit. Kaupallisissa tiloissa on suositeltavaa käyttää muovista tai kuparista valmistettuja ilmakanavia, joiden ulkonäkö on houkuttelevampi.

Nykyaikaisessa rakentamisessa käytetään kahta päätyyppiä ilmakanavia:

1. Kova. Valmistettu monikerroksisesta alumiinista, galvanoidusta ja lasikuidusta. Näistä lähes koko tuuletusjärjestelmä on asennettu. Kierrosten, ääriviivojen, haarojen, erikoismuotoisten osien järjestämiseen. Jos aiotaan kuljettaa ilmaa, joka sisältää aggressiivisia epäpuhtauksia, on käytettävä ilmakanavia, joiden seinämän paksuus on lisääntynyt.
2. joustava. Niiden päätarkoituksena on kytkeä yksittäiset osat ja imukanavat pääkanavilla. Usein joustavia alumiiniletkuja käytetään paikallisen ilmanvaihdon asentamiseen, joka puhdistaa ilman jokaisen työpaikan lähellä.

Ilmanvaihtokanavien asennustila tiloissa tuotantotarkoituksiin on seuraava:

1. Ensinnäkin on tarpeen laskea ilmakanavan seinämän paksuus ja poikkileikkaus. Sitten näiden tietojen perusteella lasketaan ilmanvaihtojärjestelmän jokaisen elementin paino. Joissakin tapauksissa neliökanavia ei ole mahdollista asentaa tilan puutteen vuoksi. Jos kohtaat tämän tilanteen, on suositeltavaa valita suorakulmaiset kanavat.
2. Tämän jälkeen asennuskohdassa on tarpeen ilmoittaa ilmakanavien kiinnityspisteet. Näin voit laskea sulkujen ja muiden tarvittavien laitteiden lukumäärän. Muista, että asennettuihin kiinnityskannattimiin ei saa kuulua pitkien verkko-osien värähtelyjä, kun ilma kulkee niiden läpi. On parempi aikaansaada liiallinen määrä kiinnikkeitä, jotka kestävät kanavien painon, jos kuorma on suurempi.
3. Kun pääkanavat on kiinnitetty, asennetaan yksittäiset ruiskut ja imulaitteet. Tässä tapauksessa suositellaan halutun osan joustavien letkujen käyttöä.

johtopäätös

Teollisuuden ilmanvaihtojärjestelmän suunnittelu ja asennus on erittäin monimutkainen ja vaativa prosessi. Valmistuneen teknisen verkon on noudatettava täysin tiukkoja sääntöjä, jotka vahvistetaan sovellettavissa rakennusmääräyksissä ja -määräyksissä.

Tämä riippuu paitsi sen toiminnan tehokkuudesta myös työntekijöiden terveydestä ja ehkä elämästä. Saat lisätietoja tästä kysymyksestä tämän artikkelin videosta.
