Tee-itse-talon ilmanvaihto: tyypit ja suunnittelun

Omakotitalon ilmanvaihto omin käsin on välttämätön toimenpide kohteen tavalliseen toimintaan elin- tai liiketoiminta-alueena. Asianmukainen kaasunvaihto on tärkeää paitsi asukkaiden asukkaille myös kaikkien rakennetta muodostavien rakenteiden normaalille toiminnalle. Kerromme teille, miten tehdä talon tuuletus omin käsin.

Tuuletusjärjestelmä

Tarkoitus ja ominaisuudet

Näyttää siltä, ​​että ilmanvaihdon tarkoitus on ymmärrettävää myös lapselle: tarvittavan kaasunvaihdon tarjoaminen huoneessa miellyttävän oleskelun, elintarvikkeiden säilytyksen ja optimaalisen mikroklubin aikaansaamiseksi. Aikaisemmat jaksot ja niille ominaiset rakentamisteknologiat vakuuttivat meidät siitä, että pakokaasuventtiili on riittävä, ja loput ratkaistaan ​​avoimella venttiilillä.

Aikana tällainen järjestelmä ei kuitenkaan kyennyt tarjoamaan tarvittavia ilmastonvaihdon indikaattoreita. Tämä johtuu siitä, että aikaisemmat rakennusrakenteet olivat jonkin verran erilaiset: puiset ikkunat ja ovet, eristämättömät rakennuskääreet ja luonnonmateriaalit olivat melko vuotavan rakenteen ja tuottivat luonnollisen raikasta ilmaa, joka johtui halkeamien ja "hengittävien" materiaalien tunkeutumisesta.

Kiinnitä huomiota! Muovikehysten ja kaksinkertaisten ikkunoiden, panssaroitujen ovien ja lämpöeristysjärjestelmien, höyrysulun ja tuulilasin avulla tuli kyseenalaiseksi luonnollinen ilmavirta. Tämä on johtanut tarpeeseen järjestää pakotettuja ilmanvaihtojärjestelmiä.

Pienessä huoneistossa voi myös olla riittävä luonnollinen ilmanvaihto edellyttäen, että ilmavirtaukseen käytetään erityisiä venttiilejä. Ne voidaan sijoittaa joidenkin lasinvalmistajien ikkunakehyksiin ja ne voidaan tehdä talon seinissä. Yksityisen talon tapauksessa on parempi käyttää syöttö- ja pakojärjestelmää, jossa on pakkoilmaliike.

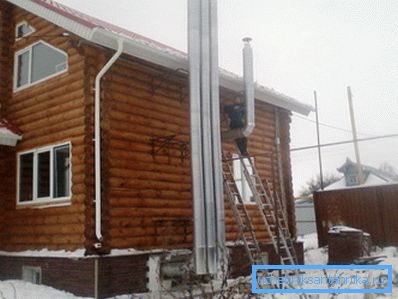

Ilmanvaihto maan talossa omin käsin - tärkeä ja välttämätön edellytys huoneen normaalille toiminnalle.

Tällaisten vaikutusten puuttuminen johtaa seuraaviin seurauksiin:

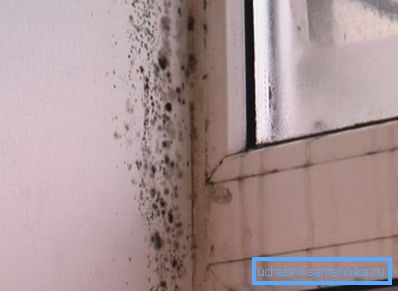

• Ihmisen hengityksen seurauksena lämmitetyn veden käyttö pesuun, pesuun, ruoanlaittoon, vaatteiden kuivaukseen jne. kosteus lisääntyy huoneessa. Jos kosteaa ilmaa ei vaihdeta tuoreeksi ja kuivaksi ajoissa, tunkeutumista, tiivistymistä ikkunoissa ja muissa viileissä pinnoissa, sieni-organismien ja patogeenisten bakteerien kasvua havaitaan;
• Ilman happipitoisuuden pieneneminen johtaa suorituskyvyn, huimauksen ja kotitalouksien yleisen heikkenemisen vähenemiseen;
• Pöly kerääntyy taloon, mikä myös lisää patogeenisen kasviston ja sieni-kasvun riskiä;
• Keittiössä olevat noki- ja kaasupolttotuotteet asettuvat seinien, kattojen ja huonekalujen pinnoille, jolloin ne jäävät rasvattomiksi;
• Rakennusrakenteet imevät ylimääräistä kosteutta, mikä johtaa ennenaikaiseen huonontumiseen korroosion, homeen vaurioiden ja bakteerien seurauksena.

Kiinnitä huomiota! Oman käden oma talon asianmukainen ilmanvaihto on välttämätöntä mukavuuden ehtona, mutta se on välttämätön edellytys tilojen normaalille käytölle ja sen asukkaiden elämälle.

laji

Oman talon omakotitalon ilmanvaihtojärjestelmä voidaan järjestää eri tavoin. Ihannetapauksessa se valitaan laskelmien tulosten perusteella, mutta nykyaikaiset ratkaisut taipuvat yhä enemmän automaattisiin syöttö- ja pakojärjestelmiin.

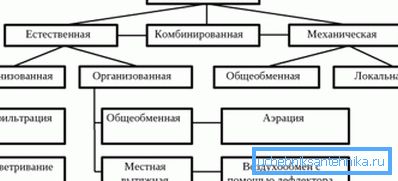

Ilmanvaihtojärjestelmiä on kolme:

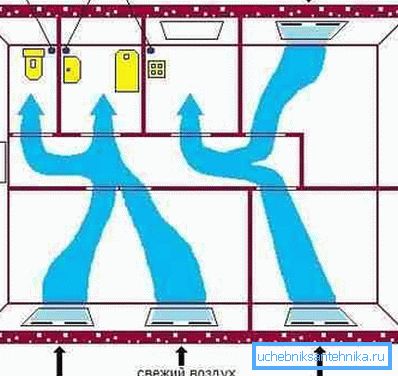

1. luonnollinen. Jaa organisoiduilla ja organisoimattomilla. Ensimmäinen koostuu syöttö- ja pakoputkista, jolloin pakoputket on vedetty mahdollisimman korkealle ilmanvaihtoputkea käyttäen, ja syöttöreiät sijaitsevat alareunassa, mikä varmistaa eron gravitaatiopaineessa ja luo himoa; organisoimaton ilmanvaihto tapahtuu tunkeutumisen ja ilmanvaihdon avulla;

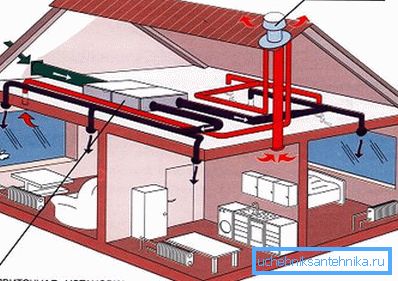

2. Pakotettu (mekaaninen). Tällöin puhaltimet suorittavat sisäänvirtauksen ja pakokaasun, jonka teho ja suorituskyky valitaan ottaen huomioon huoneen ominaisuudet. On olemassa paikallista ja yleistä vaihtoa, niillä voi olla manuaalinen, kauko-tai automaattinen ohjaus, useimmiten - yhdistettynä;
3. Yhdistetty. Pääsääntöisesti pakollinen pakokaasu tai syöttö lisätään olemassa olevaan luonnolliseen järjestelmään, joka sisältyy raskaan savun hetkeen tai pellavan kuivumisen aikana.

Jos luonnolliset ja yhdistetyt järjestelmät eivät aiheuta erityiskysymyksiä, pakotetuille on ominaista lisääntynyt monimutkaisuus. Tämä johtuu siitä, että nämä ratkaisut ovat kehittyneet eniten ja ovat seurausta uusien teknologioiden ja ideoiden käytöstä.

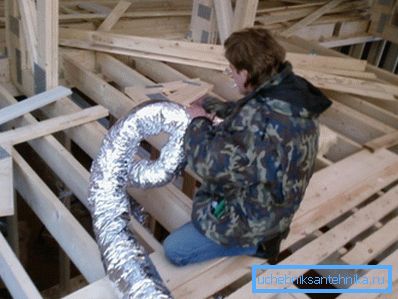

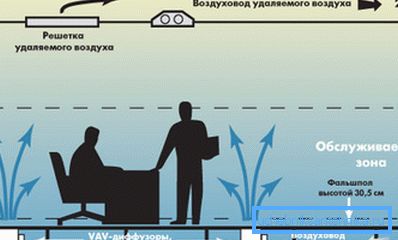

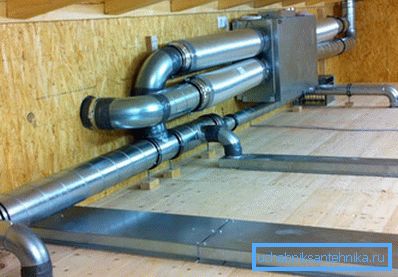

Mekaanisella ilmanvaihdolla omassa kädessäsi voi olla kanava ja kanava. Ensimmäisessä tapauksessa ilmamassat liikkuvat kanavajärjestelmän ja akselien läpi syöttö- ja pakokaasupisteisiin, toisessa tapauksessa kanavien rooli suoritetaan lattia- tai interceiling-tilassa.

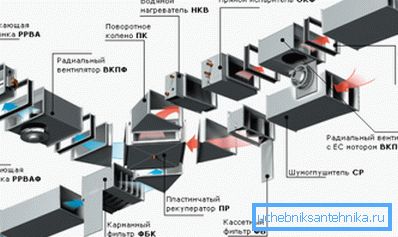

Kanavajärjestelmiä pidetään lupaavimpina ja miellyttävimpinä, mutta nykyään ne ovat osaamista, minkä vuoksi niitä käytetään melko harvoin maassamme. Kanava-ilmanvaihtojärjestelmät mahdollistavat monimutkaisten haarautuneiden verkkojen luomisen pisteen syöttö- ja ilmanottoaukolla, joita ohjataan automaation avulla ja jotka voivat toimia eri tiloissa ympäröivän huoneen olosuhteiden mukaan.

Kiinnitä huomiota! Kanava-ilmanvaihtojärjestelmät mahdollistavat tehokkaimman ilmansuodatusjärjestelmien, lämmön talteenoton, lämmityksen tai jäähdytyksen massojen, kanavien automaattisen sulkemisen tai sulkemisen, tulipalojen, savun ja muiden onnettomuuksien suojaamisen.

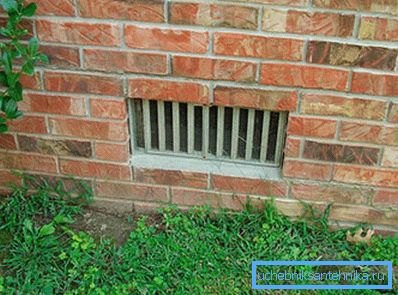

Yleisen järjestelmän lisäksi paikalliset kokoonpanot voidaan asentaa erikseen: viemäriverkoston ilmanvaihto omalla kädellä, kellarin tuuletus, maanalaisen tai ullakkohuoneen tuuletus jne.

Suunnittelu ja asennus

Ilmanvaihdon laskeminen voidaan tehdä yksinkertaistetun järjestelmän perusteella tai laskemalla suorituskyky (vaihtokurssi). Valuuttakurssi on saapuvan ilman suhde huoneen tilavuuteen aikayksikköä kohti.

Sitä pidetään moninaisuutena 60 minuutissa, esimerkiksi 0,5: n moninkertaisuus tarkoittaa, että vastaanotetun tuoreen ilman tilavuus tunnin sisällä oli puolet huoneen tilavuudesta, ja moninkertaisuus, joka on yhtä kuin yksi, osoittaa täydellisen ilmanvaihdon tunnissa.

Eri huoneiden suorituskyky on erilainen. SNiP 2.08.01.89 - ”Asuinrakennukset”, liite 4 mukaan, se valitaan taulukon avulla:

Ilmanvaihtonopeuden määrittämisen jälkeen ilmankulutus määritetään helposti seuraavalla kaavalla:

L = V * n, jossa:

• L on haluttu virtausnopeus
• V on huoneen tilavuus
• n on vaihdon moninaisuus.

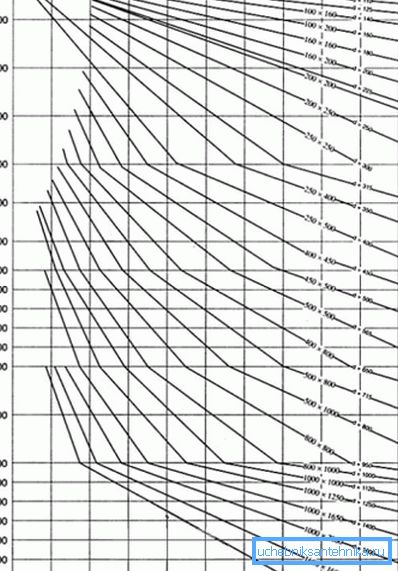

Seuraavaksi määritetään ilmaliikkeen nopeus. Luonnollisten järjestelmien osalta se on 1 - 2 m / s, mekaaninen - enintään 3 - 4 m / s. Kun tiedät ilmavirran määrän ja sen liikkeen nopeuden, voit määrittää kanavan poikkileikkauksen arvon kaavion avulla:

Ohje on yksinkertainen:

1. Määritämme koko järjestelmän ilman kulutuksen ja pyöristämme sen. Sitten lykkäämme tuloksena olevaa arvoa pystyakselilla;
2. Tämän jälkeen lähdimme vaakasuoralle akselille virtauksen nopeuden arvon;
3. Vaakasuoran akselin pisteestä, joka vastaa nopeutta, laskeutumme suoraan pystysuoraan linjaan leikkaukseen linjalla, joka on vedetty vaakasuoraan x-akselin pisteestä, joka vastaa virtausnopeutta;
4. Saatuun leikkauspisteeseen laskemme kaavion lähimpään alimpaan viivaan ja määritämme kanavan osan tai sen halkaisijan mitat.

Kiinnitä huomiota! Ilman kokemusta ja taitoja tällaisissa laskelmissa on parempi antaa monimutkaisen haaroittuneen ilmanvaihdon suunnittelu ja asennus ammattilaisille. Rakentajien työn hinta on pienempi kuin muutosten ja laitteiden vaihto.

Seuraavaksi laitteiden valinta suoritetaan suorituskyvyn ja kanavan koon laskettujen tietojen perusteella. Sisääntulonheittimet on sijoitettu seinän alaosaan (jos mahdollista), ja pakokaasun tuuletusaukot eniten saastuneille alueille (wc, kylpyhuone, keittiö) katon alla.

johtopäätös

Ilmanvaihtojärjestelmä on välttämätön ratkaisu nykyaikaisen kodin normaaliin toimintaan. Yhden tai toisen lajikkeen valinta riippuu rakenteen ominaisuuksista, mutta useimmiten käytetään mekaanisia syöttö- ja pakokaasupiirejä. Tämän artikkelin video auttaa sinua ymmärtämään ongelman paremmin.
