Suodatusjärjestelmä: tarkoitus, laite, näytteenotto
Miten suodatusjärjestelmä toimii? Mitä sitä voidaan käyttää? Miten suodatin puhdistetaan? Yritämme vastata näihin kysymyksiin ja samalla tutustua lukijaan useita erityisiä esimerkkejä tällaisista laitteista.
Mikä se on
Toimintaperiaate
Tämä on tekniikka, jonka tarkoituksena on puhdistaa ilma mahdollisesti haitallisista epäpuhtauksista ihmisten terveyteen ja suorituskykyyn (katso myös artikkeli Ilmanvaihto lämmön talteenotolla: laite, suorituskyvyn arviointi, itsenäinen tuotanto).
Klassinen ilmanvaihtojärjestelmä suorittaa tämän toiminnon ilmanvaihdolla ympäristön kanssa. Sitä vastoin suodatuslaitteet toimivat suljetussa kierrossa: saastunut palanut ilma palaa samaan huoneeseen, jossa se valittiin.
Määritä: paikallaan oleva suodatinyksikkö voi silti suorittaa osittaisen ilmavirran kadun kanssa. Koska mekaanisen pilaantumisen ilman kyllästymisen lisäksi monet teollisuudenalat liittyvät kemiallisen koostumuksensa muutoksiin, työpajan tai työpajan ilmakehän uudistaminen voi olla tarpeen.
Suodatus suoritetaan mekaanisesti, kun ilma kulkee selluloosasuodattimien läpi. Suodattimet sieppaavat pääsääntöisesti jopa 99% epäpuhtauksista. Suodattamisen aikana pidätettyjen hiukkasten vähimmäiskoko on 0,3-0,05 mikronia.
Sovellusalueet
Missä voidaan käyttää suodatusjärjestelmää?
Yleisesti ottaen kaikilla teollisuuden aloilla, joilla tuotantotekniikka merkitsee pölyn, savun ja aerosolien aiheuttamaa ilman pilaantumista.
- Konepajateollisuudessa ja autoteollisuudessa ilmansuodatus on tarpeen hitsaustöiden aikana, teräsrakenteiden hiekkapuhalluksen aikana ja maalauksen aikana.
- Metallurgiassa ilma pilaantuu hiilen ja muiden epäpuhtauksien hapetuksella puhaltamalla ilmaa sulan raudan läpi, valssattujen tuotteiden kylmän ja kuuman muodonmuutoksen aikana, lämpörasvojen palamisen aikana karan päälle valssauksen aikana jne.
- Kemianteollisuutta ei tarvitse ottaa käyttöön: muovien, mineraalilannoitteiden tai ilmassa olevan rikkihapon tuotanto ei suoraan sanoen otsonoitu.
- Tällainen viaton alue lääkkeinä - ja se oli merkitty teknologisilla prosesseilla, joissa on lisääntynyt pölyn muodostuminen: kun tabletit ovat kuivia, ilma kyllästyy suurella määrällä suspensioita.
- Puuntyöstöön liittyy ei ainoastaan lastujen ja sahanpurun muodostuminen, vaan myös pienimmät puupölyt, jotka on sijoitettu hengitysteihin.
- Maalien, lakkojen, rakennusmateriaalien, huonekalutuotannon tuotanto voidaan myös turvallisesti sisällyttää luetteloon: joihinkin toimintoihin liittyy merkittävä ilmansaaste teollisuusalueella.

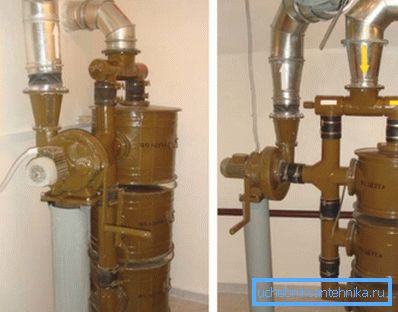

- Lopuksi suodatin-ilmanvaihtomoduuli on käytetty monta vuotta pelastuspalvelusysteemissä suojaamaan myrkyllisten aineiden ja radioaktiivisen pölyn suojaa. Näillä laitteilla oli kuitenkin vähän yhteistä nykyaikaisiin teollisuuslaitoksiin: itsepuhdistuvien selluloosasuodattimien sijaan käytettiin kertakäyttöisiä aktiivihiiltä käyttäviä suodattimia.
Johdatus markkinoiden tarjouksiin
Tarkastellaan muutamia lauseita nykyaikaisista markkinoista.

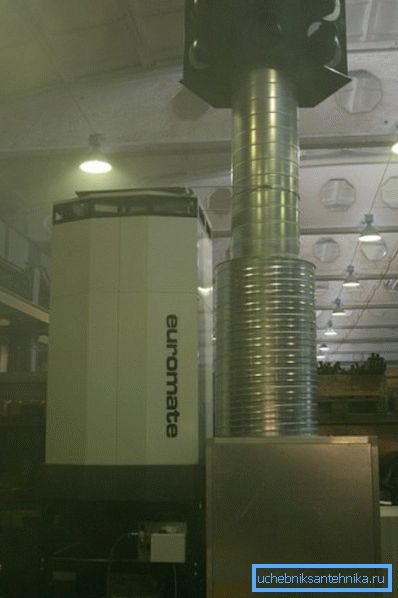

EDS

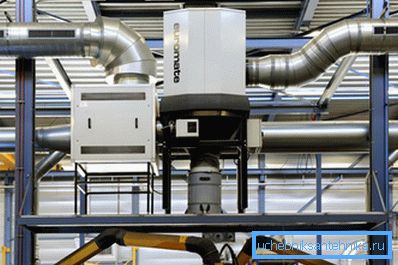

Tämän lakonisen nimen alla piilottaa Plymovent Groupin tehokas teollinen ilmanpuhdistusjärjestelmä.
Annamme sen pääpiirteet.
| parametri | arvo |
| Liikkuvan ilman kokonaismäärä | 198 000 m3 / h |
| Ilmavirran alue | 50 m |
| Asennuksen mitat | 2340x1100x5425 mm |
| Suodata suorituskyky | 9000 m3 / tunti, suodattimen kokonaispinta-ala on 150 m2 |
| Tuulettimen kapasiteetti | 11 000 m3 / h |
| Sähköteho | 7500 wattia |
Toimitus sisältää koko laitteiston ja laitteiston asennuksen käyttöönottamiseksi. Toimitus - puolikokoonpanossa, neljällä kuormalavalla. Kokoonpano vaatii minimaalista pätevyyttä ja se voidaan tehdä käsin käyttäen työkalujen vähimmäismäärää.
Nuance: kuormalavojen siirtäminen asennukseen vaatii vielä latauslaitteita. Niiden kokonaispaino on 860 kg.

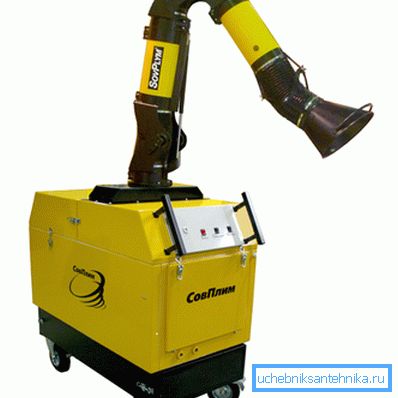

PMSF-1
Tämä on kotimaisen SovPlimin tuottaman mobiilin suodatusyksikön nimi. Laite kykenee suodattamaan yli 0,1 mikronin hiukkasia ja on tarkoitettu ensisijaisesti käytettäväksi hitsauksessa.
Laitteen asennusohjeet ovat erittäin yksinkertaisia:
- Se asennetaan hitsauspaikan lähelle.
- Liikkuva kello paljastuu suoraan sauman yläpuolelle.
- Puhallin kytketään päälle etupaneelin vaihtokytkimellä.
Entä ominaisuudet?
| parametri | arvo |
| Sähköteho | 1100 wattia |
| tuottavuus | 1200 m3 / h |
| Suodatuspinta | 15 m2 |
| paino | 200 kg |
| Melutaso | 75 dB |
| Virtalähde | 220 V |
| Alustan mitat (ilman hupua) | 650x1300x1005 mm |
Yksikköhinta on 165 000 ruplaa.

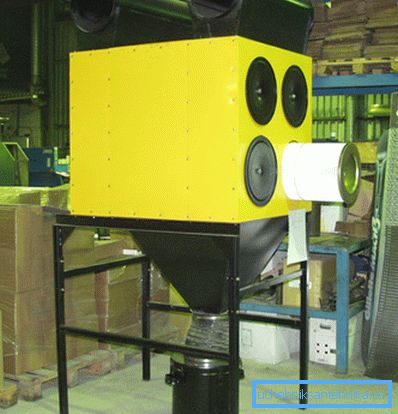

MDB-kasettisuodatin
Tämä ei ole itsenäinen suodatinlaite - vain sen kasettisuodatin, jonka SovPlym on jo tuntenut.
Olemme kiinnostuneita sen työmekanismista ja ennen kaikkea itsepuhdistuksesta.
- Saastunut ilma siirtyy imusuuttimen 1 läpi ja sisäänrakennetun kipinäsuojuksen ohittamisen jälkeen ohjataan suodatinpatruunoihin 2.
Kummallista on, että ilmajakelupaneeli jakaa virtauksen suodattimien koko pinnan yli, jolloin tilanne ei muutu, kun osa niiden alueista on kontaminoitunut nopeammin kuin toiset.
- Aikaisempi ilmakasetti poistetaan putken 6 kautta.
- Itsepuhdistuva mekanismi on paineilman lyhytaikainen syöttö venttiilin 3 kautta. Impulssi laukaisee kerääntyneen pölyn kasetin seinistä; se tulee bunkkeriin 4 ja edelleen pölynkeräimeen 5.
johtopäätös
Harkitsemme tuttavamme tämän luokan ilmanvaihtolaitteisiin (katso myös artikkeli Monikerroksisen rakennuksen tuuletus: laitteen ominaisuudet ja huolto).
Saat lisätietoja nykyisestä suodatusjärjestelmästä tarjoamalla videon tässä artikkelissa. Onnea!
