Sinkitty teräsvaihto on yleinen ratkaisu.

Henkilö kohtaa ilmanvaihdon asianmukaista järjestämistä, kun rakennetaan pieni talo maassa, rakennetaan teollisia työpajoja ja järjestetään toimistorakennuksia. Kussakin tapauksessa voit valita parhaan ilmanvaihto-vaihtoehdon, mutta galvanoitujen teräsputkien käyttöä voidaan pitää yleismaailmallisena ratkaisuna kaikissa tilanteissa.

Tietoja sinkityksen hyödyistä

Yleensä ilmanvaihtoputkia voidaan valmistaa tällaisista materiaaleista:

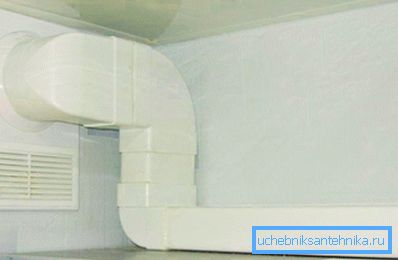

• muovi - tämän ratkaisun hinta on vähäinen, mutta soveltamisala rajoittuu yksityiseen rakentamiseen;

• alumiini - ne ovat korroosionkestäviä, mutta alumiini on melko sitkeä metalli, joten tällaiset ilmanvaihtokanavat eivät siedä mahdollisia kuormia;
• galvanoidusta teräksestä - käytännössä ei ole vikoja;
• raaka-aineista. Esimerkiksi ilmakanava voidaan rakentaa myös tavallisista paksuista, hyvin asennetuista levyistä.

Kiinnitä huomiota! Kansi-tuuletusaukkoja voidaan suositella vain ulkorakennusten ilmanvaihtoon, esimerkiksi maan kellareihin tai kellareihin.

Sinkittyjä ilmanvaihtokanavia voidaan käyttää lähes ilman rajoituksia. Ne selviytyvät helposti kuuman ilman tai aggressiivisten aineiden höyryjen kuljetuksesta. Lisäksi teräs kykenee kestämään korkeita lämpötiloja säilyttäen samalla riittävän lujuuden.

Muovi ei kykene kestämään pitkäkestoista altistumista korotetulle lämpötilalle, eikä hän voi vastustaa mitään kemiallisten aineiden vaikutuksiin. Tämän materiaalin ainoa etu voidaan kutsua pieneksi painoksi ja asennuksen helppoudeksi.

Sinkittyjen teräsputkien kestävät:

• lämpötila noin +80 ° C - ilman aikarajaa;

Kiinnitä huomiota! Henkilöstön turvallisuudessa kuumaa ilmaa kuljettavat ilmakanavat on yleensä varustettu lämmöneristävällä kerroksella.

• lyhyen ajan ilman lämpötila voi nousta +200? С. vaikka tulipalon sattuessa, ilmanvaihtojärjestelmä ei salli alueen savua;
• ilmanvaihtoon tarkoitetut galvanoidut putket eivät vaadi lisäsuojaa kosteudelta. Ohut sinkkipinnoitekerros estää korroosion.

Kiinnitä huomiota! Vaikka sinkkikerroksen eheys vaarantuu, esimerkiksi jos ruuvi on asetettu, teräs pysyy edelleen suojatuna. Tosiasia on, että teräs ja sinkki muodostavat galvaanisen parin, ja kemiallisen reaktion tuloksena ohut oksidikalvo peittää leikkauksen.

Sinkittyjen ilmakanavien tuotantomenetelmät

Tekniikka riippuu suoraan putken poikkileikkauksen muodosta.

Tuuletusputket voivat olla:

• pyöreä osa - optimaaliset aerodynaamiset ominaisuudet;

• neliön tai suorakulmaisen osan - Aerodynamiikka on hieman huonompi, mutta profiiliputki on helpompi asentaa litteiden pintojen vuoksi.

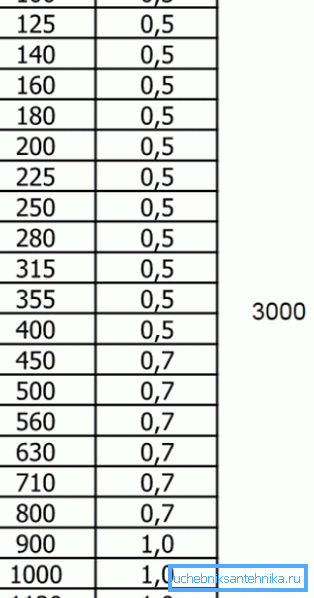

Sinkittyjen ilmakanavien valmistukseen käytettävä raaka-aine on ohut galvanoitu teräslevy. Yleensä levyn paksuus ei ylitä 1,0 mm, mikä antaa tasapainon hyväksyttävän painon ja riittävän korkean jäykkyyden välillä.

Tuuletuksen valmistus sinkitys tehdään yhdellä kahdesta menetelmästä:

• pyöreän osan tapauksessa käytetään joko spiraalikierteistekniikkaa tai yksinkertaista metallilevyä, jonka reunat taittuvat myöhemmin;
• Profiilikanaviin käytetään vain yhtä tekniikkaa - sinkitty levy johdetaan telojen läpi, jotka antavat sille halutun muodon. Tämän jälkeen tulevan ilmanvaihtokanavan reunat on kytketty.

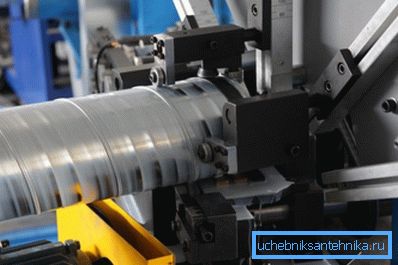

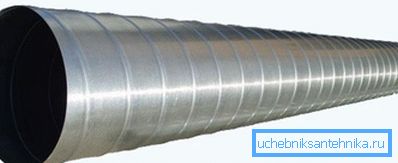

Spiraalinen aaltoileva tekniikka

Erittäin korkea hyötysuhde vaihtelee minuutissa, jolloin kone käsittelee noin 60 m nauhoja. Galvanoidun ilmanvaihdon tuottaminen tällä tekniikalla koostuu siitä, että kone yksinkertaisesti taivuttaa teräsnauhaa siten, että saadaan pyöreän osan putki.

Samanaikaisesti vierekkäiset kelat ovat päällekkäin vahvan jännityksen takia, liuskojen reuna on hieman epämuodostunut ja liitoksen tiiviys saavutetaan.

Korkean suorituskyvyn lisäksi tämän tekniikan tuottamat putket erottuvat suuresta jäykkyydestä. Ruuviliitoksella on jäykisteen rooli, niin että samanlaisissa olosuhteissa tällaiset ilmakanavat kestävät suuremman kuormituksen kuin sen suora sauma-vastine.

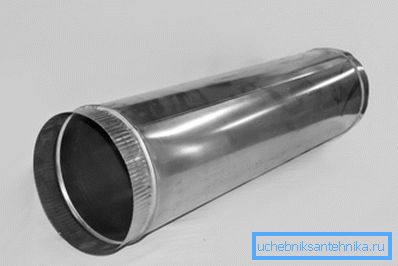

Pitkittäiset putket

Tämän tekniikan tuottamat sinkityt ilmanvaihtoputket ovat käytännöllisesti katsoen erottamattomia spiraalikuituisista teknisistä ja toiminnallisista indikaattoreista. Onko se hieman jäykempi.

Koko prosessi voidaan jakaa kolmeen vaiheeseen:

• tarvittavan pituinen nauha leikataan;
• se kulkee telojen läpi;
• Metallin viereiset reunat on kytketty.

Profiiliputkistoon nähden melko usein leikkauksen päissä on kaikki valmistettu seuraavaan laippaliitäntään. Samaa tekniikkaa käytetään sinkitystä teräksestä valmistettujen ilmanvaihtokanavien valmistukseen.

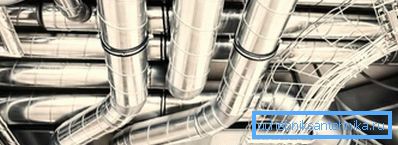

Sinkitty ilmanvaihto

Ilmanvaihtojärjestelmää asennettaessa ei tarvita ainoastaan ​​sinkittyjä ilmanvaihtokanavia, vaan myös useita muotoiltuja elementtejä. Esimerkiksi hanat eri kiertokulmissa, tulpat, ristikot, teet jne. Ilman näitä elementtejä asennus on yksinkertaisesti mahdotonta.

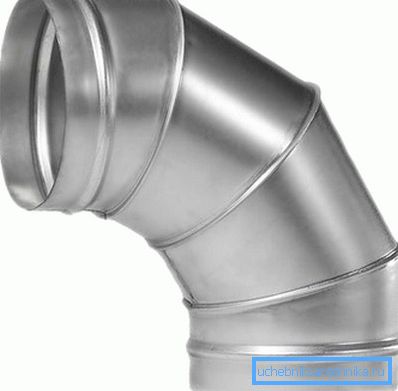

hanat

Tämä on yksi yleisimpiä muotoiltuja elementtejä, joita käytetään tapauksissa, joissa sinun on varmistettava kanavan sujuva pyöriminen. Vetäytymisen tärkein ominaisuus on kiertokulma, ovatko käytettävissä olevat vaihtoehdot, jotka tarjoavat 15 asteen kulman? jopa 90?.

Kiinnitä huomiota! Sinkitty ilmanvaihto toimii paljon huonommin, jos kanava kääntyy suurella kulmalla monta kertaa. Tämä vähentää ilmavirtaa.

Koskettimien valmistuksessa käytetään vaihtelevaa leveyttä. Epätasaisen leveyden vuoksi, kun taivutetaan, sen rengasleveys on erilainen. Teoreettisesti on mahdollista saada mistä tahansa näistä renkaista vetäytymiskulma, ja koko hanat käsittävät nauhojen leveyden säätämisen, mutta mukavuuden vuoksi ne valmistetaan 15-vaiheisissa vaiheissa.

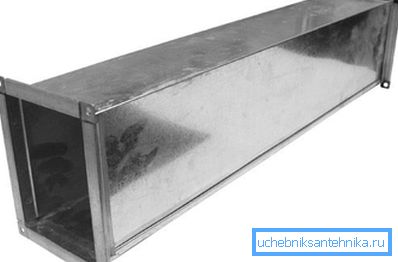

Tuuletuslaatikko

Tarkkaan ottaen ilmanvaihtokanava on yksinkertaisesti suorakulmainen tai neliön muotoinen kanava, johon on sijoitettu useita pienempiä osia. Käyttöolosuhteista riippuen voidaan käyttää muovia, alumiinia tai sinkittyjä ilmanvaihtolaatikoita.

Jos henkisesti leikkaa tämä rakenne, tarkkailija ei näe 1, vaan 3 kanavaa. Suurin - yhteinen ilmanvaihtokanava ja 2 pienempää - takaavat epämiellyttävien hajujen poistamisen taustalla olevasta huoneistosta. Yleensä 1 hanaa käytetään keittiössä ja 1 kylpyhuoneessa tai wc: ssä.

Koska useimpien huoneistojen keittiöt ja kylpyhuoneet ovat pieniä, monet ajattelevat, miten laatikon pinta-ala voidaan minimoida ja tehdä siitä näkymätön. Sinkittyjen tuuletuslaatikoiden avulla tämä voi auttaa.

Kiinnitä huomiota! Monikerroksisten rakennusten asukkaat ovat usein väärässä, kun otetaan huomioon ilmanvaihtolaatikko omaisuudestaan ​​ja puretaan se. Jos se tulee oikeudenkäyntiin tuomioistuimessa, tulevien rakennuttajien on palautettava tuhoutunut omin käsin.

Muut varusteet

Tuuletuksen asennuksen aikana taivutusten lisäksi voi olla sellaisia ​​muotoiltuja elementtejä kuin:

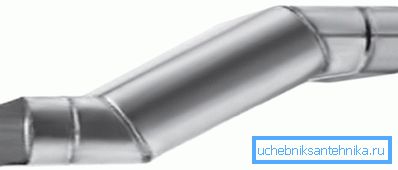

• siirtymiä tai ankkoja - käytetään kanavan siirtämiseen. Voit säätää ilmavirran nopeutta rinnakkain siirtymän kanssa pienentämällä halkaisijaa;

• pistokkeet - käytetään tarvittaessa putken vapaan pään estämiseen;
• venttiilit - säätölaitteet;
• palopellit;
• ristit ja tees - käytetään luomaan ilmanvaihtoverkon monimutkaisia ​​solmuja;

• nipelit - käytetään putkien asennukseen;

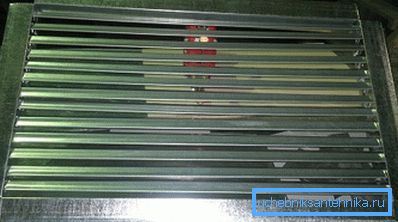

• Sinkittyjen teräksisten ilmanvaihdon säleiköt - käytetään suojaamaan hyönteisiä, pieniä eläimiä ja jätteitä ilmanvaihtokanavasta pääsemästä huoneeseen.

Tietoja asennustekniikasta

Seinään tai kattoon asennettavan kanavan osalta voit tehdä tavanomaisia ​​kiinnikkeitä tai jopa ripustaa putken metalliliuskaan. Teollisuusrakennuksissa kanavan kiinnittämiseen seinään vsturovaetsya ja putki on sen päällä.

Kiinnitä huomiota! Jos ilman nopeus on korkea, kanavan kiinnittäminen letkukiristimillä tai metallinauhalla ei anna riittävää jäykkyyttä. Putki kiertää, joten tarvitset varmemman istuvuuden.

Erityistä huomiota on kiinnitettävä yksittäisten osien liitosten tiiviyteen.

Yhteys voidaan tehdä useilla tavoilla:

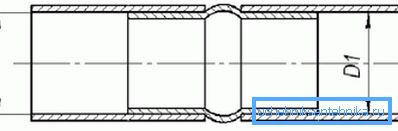

• nänni. Nippeli itse - hieman pienemmän halkaisijan omaavan putken osa työnnetään yksinkertaisesti kanavaan voimakkaasti ja käännettynä. Kytkimen valmistusohjeet ovat samoja, ja ainoa ero on se, että kytkimen halkaisija on suurempi kuin kanavan halkaisija;

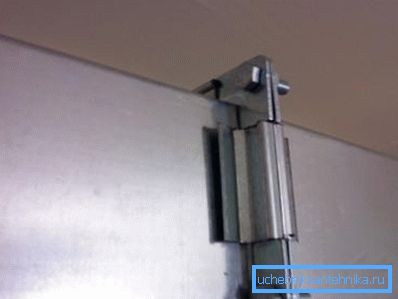

• laipallinen - liitoslujuus saavutetaan yksinkertaisesti kiristämällä pultit;

• huullettuun - luotettava liitos on aikaansaatu eri putkiosien metallin yhteiseen muodonmuutokseen.

Lopussa

Ilmanvaihto takaa minkä tahansa rakennuksen, sekä teollisuuslaitoksen että kodin kodikkaan olohuoneen, normaalin toiminnan. Tällä hetkellä ilmakanavien valmistukseen on monia materiaaleja, joista jokainen on omalla tavallaan hyvä. Tässä artikkelissa keskitytään galvanoituun ilmanvaihtoon, ehkä tätä materiaalia voidaan kutsua optimaaliseksi kanaville.

Tämän artikkelin video kuvaa sinkittyjen tuuletusputkien valmistusprosessia.
