Savunpoisto: laitteen perusominaisuudet ja ominaisuudet

Tässä artikkelissa puhumme siitä, mikä muodostaa savuttoman ilmanvaihtojärjestelmän sen mukaan, mitkä kriteerit se lasketaan ja mitkä ovat sen laitteen ominaisuudet.

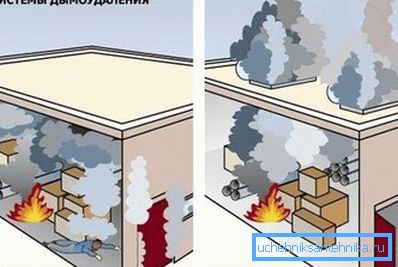

Todennäköisesti ei ole olemassa yhtä rakennetta, joka olisi täysin suojattu luvattomalta sytytykseltä. Savun poistamiseksi huoneesta tulipalon sattuessa ja polttotuotteiden leviämisen rajoittamiseksi käytetään savunpoistojärjestelmää.

Sovelluksen ominaisuudet

Tavallisella savunpoistojärjestelmällä varustetaan ilmaa ulkoilman ulkopuolelle portaikkoihin, hissikuiluihin ja eteislukkoihin palamistuotteiden leviämisen estämiseksi näiden huoneiden läpi (ks. Myös artikkeli Metallilaattojen tuuletus - tarkoitus ja asennus).

Oikein suunniteltu imujärjestelmä voi tehokkaasti poistaa savun ja hiilimonoksidin sekä huoneista, jotka on huollettu suoraan tulipalon sattuessa, että apuhuoneista, kuten hallista, käytävistä jne. Tämän seurauksena ihmiset voivat suhteellisen turvallisesti lähteä huoneesta, jossa palo havaittiin.

Paloturvallisuusvaatimusten mukaisesti savunpoistosta vastaavat laitteet ovat pakollisia asennettaviksi sellaisiin tiloihin, kuten:

• suljettu maanalainen ja maanalainen pysäköinti;
• tuotantolaitokset ja varastotilat;
• huoneet, joissa on pysyviä väkijoukkoja;
• kauppahuoneet ja paviljongit;
• teatterit ja elokuvateatterit;
• rakennusalukset yli 28 m;
• sisäänkäynti
• yli 15 m pitkät käytävät, joilla ei ole luonnonvaloa (SNiP 41-01-2003 mukaan)
• odotushuoneet lentokentillä rautatieasemilla jne.

Savunpoistojärjestelmien lisätoimintojen joukossa huomioimme seuraavat:

• optimaalisten työolosuhteiden luominen jatkuvan syklin aikana toimivien erikoislaitteiden ylläpidosta vastaavalle henkilöstölle;
• luodaan edellytykset, joita tarvitaan palokuntien tehokkaaseen toimintaan tulipalojen sammuttamisen ja pelastustoimenpiteiden aikana;
• varmistetaan edellytykset, jotka ovat välttämättömiä useiden korkean tarkkuuden teknologisten laitteiden täydelliseen toimintaan.

Rakentamisen ominaisuudet

Savunpoistoaukon suunnittelu toteutetaan ottaen huomioon ilmanvaihtolaitteiden erityispiirteet, jotka on suunniteltu toimimaan korkeissa lämpötiloissa lämmitettyjen kaasujen kanssa. Lisäksi tällaisten järjestelmien suunnittelu ja rakentaminen toteutetaan sen perusteella, että on tarpeen varmistaa kaikkien ilmanvaihtojärjestelmien elementtien yhteensovitettu toiminta.

Tehokkaiden savunpoistojärjestelmien toiminnan kannalta on syytä mainita seuraavat seikat:

• puhaltimet, jotka on erityisesti suunniteltu ja valmistettu odot- taen toimimista erityisen vaikeissa käyttöolosuhteissa;
• ilmanvaihtokanavat (kollektorit, ilmakanavat ja kaivokset), jotka on valmistettu palonkestävyyden normien mukaisesti;
• avoimet ja suljetut palopellit, mukaan lukien savun ja palonestoaineet;
• savun ja kaasun tulenkestävät ovet ja näytöt.

Tärkeää: Savunpoistojärjestelmien suunnittelu asuin- ja julkisten rakennusten käytävillä suoritetaan erillään muista tilojen suojaamiseen käytettävistä järjestelmistä.

Savunpoistojärjestelmän laskeminen

Savunpoistojärjestelmien käyttöohje sisältää palamistuotteiden poistamisen savuvyöhykkeistä. Neuvostoliiton aikojen standardien mukaan tällaisten vyöhykkeiden pinta-ala oli arviolta 1500 m. Aika on kulunut ja savunpoisto SNiP 41-01-2003: n mukaan sisältää savunvyöhykkeen, jonka pinta-ala on enintään 3000 m?

Suunnittelemalla omalla kädelläsi järjestelmät tiloille, joiden pinta-ala on yli 3000 m?, Savualue on jaettava useisiin vyöhykkeisiin, joiden pinta-ala on enintään 3000 m ?, Kuten asiaa koskevissa standardeissa säädetään.

Rakennusten savuttoman ilmanvaihdon perusparametrien laskeminen suoritetaan MDS 41-1.99: ssa ”Tulipalojen suojasuojaussuositukset” annettujen vaatimusten mukaisesti.

Tärkeää: Näiden standardien lisäksi otetaan huomioon paikkatietojen ominaisuudet, niiden pituus, samanaikainen määrä ihmisiä, jotka voivat käyttää näitä tapoja evakuoinnin aikana jne..

Savuttoman ilmanvaihdon laskennassa on yksi päämäärä, nimittäin raitista ilmaa sisältävän virtausnopeuden (määrän) määrittäminen, joka riittää edellä mainittuun tupakointiin ja joka ei laskenut käytävän ylemmän vyöhykkeen korkeudelle koko ihmisen evakuointiin tarvittavan ajan.

Mitä sinun tarvitsee kiinnittää erityistä huomiota tällaisten laskelmien tekemiseen?

• Otamme huomioon tulipalon mahdollisuudet huoneissa, jotka eivät sijaitse yhdessä, vaan rakennuksen jokaisessa palotilassa.
• Otamme huomioon sen, että savunpoiston pakokaasujärjestelmälle on tyypillistä jopa useita tuhansia kuutiometrejä tunnissa. Samalla virtausnopeus sisääntulevassa savunvalvontajärjestelmässä voi saavuttaa kymmeniä tuhansia kuutiometrejä tunnissa.
• Otamme huomioon sen, että savukaasukanavien suurin ilmanopeus on 11 m / s, kun taas suositeltu nopeus vaihtelee välillä 9 - 11 m / s.

Suositukset laitteiden valintaan

• Savuttomien laitteiden valinnassa ja ostamisessa säästöt ovat sopimattomia. Tosiasia on, että tällaisten laitteiden hinta on jopa kallein versio pienempi kuin niiden laitteiden hinta, jotka voidaan evakuoida tulipalon aikana.

On tarpeetonta muistuttaa, että ihmisen elämä on korvaamaton!

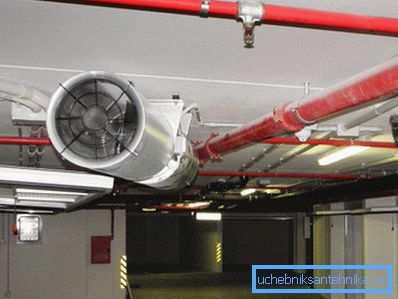

• Kun valitset tuulettimet järjestelmän täydentämiseksi, pidämme parempana erityisiä muutoksia, jotka on suunniteltu toimimaan kriittisiin lämpötiloihin kuumennettuihin kaasuihin (enintään + 600 ° C). Tällaisissa olosuhteissa on suunniteltu käytettäväksi erityisiä katto- ja räjähdyssuojattuja muutoksia.

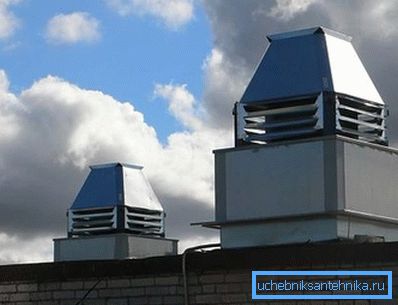

• Savunpoistoaimien asentaminen on sallittua vain tavanomaisista puhaltimista eristetyissä tiloissa.. Jos tällaisia ​​tarpeita varten ei ole erillistä tilaa, laitteet voidaan asentaa rakennuksen katolle.
• Savuttoman ilmanvaihdon järjestelmissä ei-palavista materiaaleista valmistettujen kanavien ja kanavien käyttö vastaa luokkaa "P" (palonkestävyys EI 30, EI 150).
• Ulkopuolelta tulevien ilmanottoaukkojen vastaanottovälineiden ruudut olisi sijoitettava vähintään viiden metrin etäisyydelle ilmanvaihtojärjestelmistä peräisin olevien palamistuotteiden suunnitellun poiston paikasta.

Savunpoistojärjestelmän hallinnan organisoinnin piirteet

Jotta savunpoistotesti olisi onnistunut, on tarpeen luoda tehokas järjestelmänhallinta.

Moderni savunhallintajärjestelmä toimii kahdessa tilassa:

• automaattisessa tilassa ilmanvaihto käynnistyy palohälytyksen käynnistämisen jälkeen;
• kauko-tilassa ilmanvaihto aktivoituu painamalla hätäpysäytyspainiketta lattiasta.

Tärkeää: Savunhallintajärjestelmät on suunniteltava siten, että kun puhaltimet käynnistyvät tulipalon aikana, yleiset ilmanvaihto- ja ilmastointijärjestelmät, jotka sijaitsevat ja toimivat siinä tilassa, jossa tulipalo tapahtui, sammuu automaattisesti.

johtopäätös

Niinpä olemme tarkastelleet savua kestävän ilmanvaihdon rakentamiseen ja toimintaan liittyviä yleisiä tietoja (katso myös artikkeli Suodatusjärjestelmä: laitteen tarkoitus, laite, näytteiden tutkimus).

Löydät lisää hyödyllistä tietoa katsomalla videon tässä artikkelissa.
