Ritilät ilmanvaihtoa varten - tyypit, materiaali ja valinta

23-07-2018
Ilmanvaihto

Jos olet ajatellut, että ilmanvaihdon säleiköt ovat tarpeen vain koristeluun, se on virheellinen. Näillä elementeillä on tärkeä rooli ilmavirran suunnan määrittämisessä, sen voimakkuudessa, asumis- mukavuudessa ja ilmanvaihtojärjestelmän tehokkuudessa. Säleikkö on myös tärkeä osa palontorjuntajärjestelmää, joten sen asennuksessa on otettava huomioon paloturvallisuuden normit ja vaatimukset.

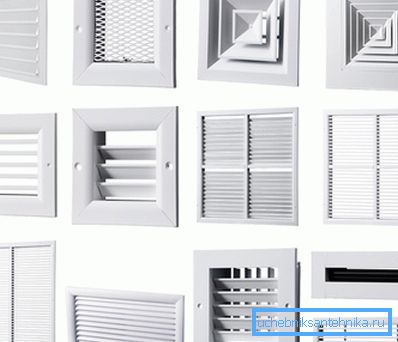

Kuvassa on erilaisia ​​tuuletuslevyjä.

Tavoitteenamme on nykyään auttaa sinua oppimaan, kuinka tuuletusjärjestelmän tuuletusritilä valitaan oikein useilta markkinoilla olevilta. Opit niiden ominaisuudet ja asennussäännöt.

tyypit

Valmistajien tarjoamat eri vaihtoehdot voidaan helposti jakaa kolmeen ryhmään sijainnin mukaan:

ulkoinen
  1. Asenna talon katupuolelta.
  2. Niitä käytetään kattamaan ilmakanavat putoamasta niihin sateisiin, lehtineen, lintuihin ja pieniin jyrsijöihin (mallit, joissa on verkko).
  3. Ne valmistetaan useimmiten alumiiniseoksista.
  4. Oikeaan kulmaan asennetut kaihtimet voidaan varustaa.
  5. On olemassa malleja, jotka on suojattu jäätymislämmitystoiminnolta.
  6. Ohjeessa suositellaan, että ulkoilmanvaihtojärjestelmät kiinnitetään voimakkaisiin pultteihin ja tapiin.
sisäinen
  1. Asennetaan sisätiloissa.
  2. Ne on valmistettu puusta tai muovista, koska ne eivät ole alttiina sään vaikutuksille ja jyrsijöiden hyökkäyksille.
  3. Päävalintaperuste on sisätilojen mukainen asennus ja suunnittelu.
  4. Saattaa olla säädettävät säleiköt, joita käytetään ilman ohjaamiseen ja virtauksen voimakkuuden säätämiseen.
  5. On malleja, joissa keskiosa poistetaan kanavan puhdistuksen helpottamiseksi.

Tähän luokkaan kuuluvat myös ilmanvaihtoon ja ilmastointiin käytettävät konvektioruudut.

  1. Ne erottuvat levyjen välisellä etäisyydellä, mikä tekee siitä mielenkiintoisen sisustuksen kohteen.
  2. Profiili on yleensä alumiinia, lamellit on kiinnitetty kiinteään 45 °: n kulmaan.
  3. Ruudukkoa ei käytetä melkein.
  4. Laajaleikkauksen avulla valmistetut yksinoikeutetut tuuletusverkot ovat yleistyneet. Tee ne puusta tai ohuesta metallilevystä.
ylivuoto
  1. Tarvitaan ilman massojen vapaaseen liikkumiseen huoneesta toiseen.
  2. Asenna seinän tai ovien alaosaan.
  3. Yleensä profiili on muovia.
  4. Säilyttääkseen tilojen äänieristyksen ne asennetaan kaihtimilla, jotka ovat päällekkäisiä.
  5. Oikeasti valittu tuuletusaukko mahdollistaa tilojen eristyksen häiritsemättä ilman liikkumista.
  6. Tämäntyyppisten tuotteiden valmistus on yksinkertaista, joten niiden hinta on edullinen.

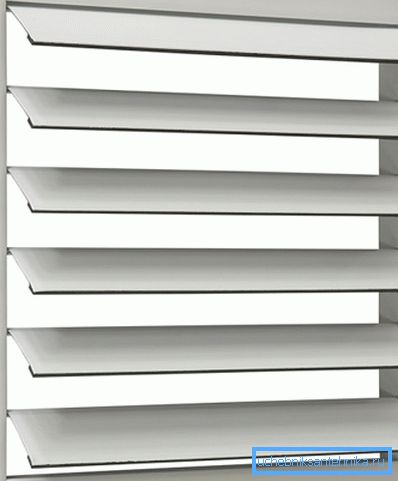

Inertiaritilät tulo- ja poistoilmanvaihtojärjestelmiin

materiaali

Käytettävien ilmanvaihtoristeiden valmistukseen:

  • muovi;
  • alumiini;
  • terästä;
  • puu.

asennus

Katsotaanpa tarkemmin, missä voit asentaa mitä:

  1. Puu voidaan asentaa vain huoneisiin, joissa on normaali kosteus. Niiden kustannukset ovat melko kalliita, tuotteiden lisäksi tarvitaan erikoiskäsittelyä antiseptikoilla, muuten ne menettävät koristeelliset vaikutuksensa.

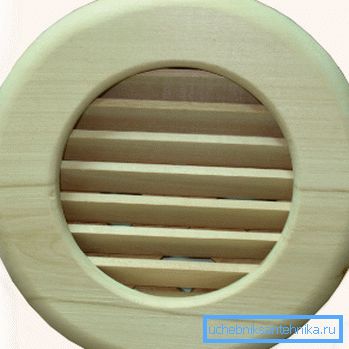

Pyörötuotteet kylpyjä varten

Tyypillisesti sellainen saunojen hila, joka on esivalittu ilmavirraksi. Koristeellinen ilmanvaihtoverkko valmistetaan arvokkaista rotuista, ja suunnittelija valitsee piirustuksen.

Nämä tuotteet tekevät upotetuista tai yläpuolisista, ne kiinnitetään omin käsin ruuveilla, joissa on koriste- tai ruuvit.

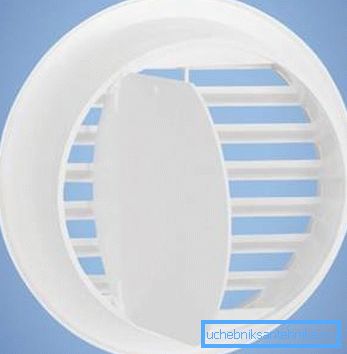

Muovinen ilmanvaihdon säleikkö paluuventtiilillä
  1. Muoviset ilmanvaihdon säleiköt ovat paljon halvempia ja kestävät korkeaa kosteutta, kemikaaleja ja lämpötiloja, ne eivät loimi tai ruoste.. Koko on 150x150 mm - 300x300 mm, muoto on suorakulmainen, neliö ja pyöreä.

Valmistajat varustavat tuotteita hienolla silmällä, joka ei salli suuria pölyä ja hyönteisiä pääsemään huoneeseen. Säleikkö on kiinnitetty joko kiinnityskehykseen tai ruuveilla kotelon reikien läpi.

Niiden väri on yleensä valkoinen, mutta malleja ja puun alla on myös erilaisia ​​sävyjä. Haittapuolena on kellastuminen tai häipyminen ajan myötä sekä naarmuuntuminen.

  1. Alumiini on kalliimpaa kuin muovi. Tuotteet ovat kestäviä, niillä on pieni paino, kestävät korroosiota ja kestävät ulkoisten tekijöiden vaikutusta. He ovat todistaneet käytännöllisyytensä, joten nykyaikaisessa rakentamisessa ne ovat suurta kysyntää.

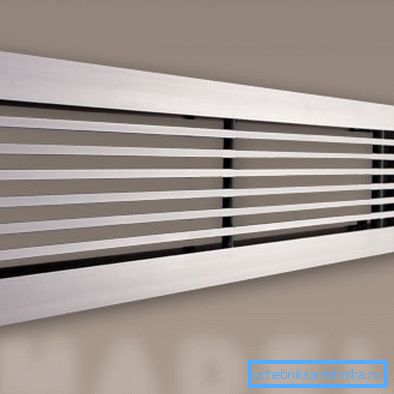

Alumiiniset uritetut ilmaverkot

Optimaalinen koko on 150 mm x 150 mm. Suurille kanaville suosittelemme terästuotteiden käyttöä. Lisäksi tarvitaan voimakasta voimakasta ilmanvaihtolaitteistoa, joka pystyy taivuttamaan standardiristikkojen alumiinilevyjä.

Vinkki: käytä tarvittaessa erittäin vahvoja tuotteita, joiden profiili on latinalaisen kirjaimen S muotoinen ja jotka ovat verrattavissa jäykkyyteen teräskehyksiin.

Tuotanto-olosuhteissa ne on maalattu jauhemenetelmällä.

  1. Teräksen ilmanvaihdon säleiköt ovat kustannusten kannalta paljon korkeampia kuin alumiini, ne ovat myös raskaampia, mutta vahvempia.. Usein ne tehdään yksittäisiin tilauksiin ja kaihtimien hitsaus suoritetaan manuaalisesti.

Vinkki: teräksisten ilmanvaihtoverkkojen asennusta varten valmistetaan erityisen vahvoja kiinnikkeitä.

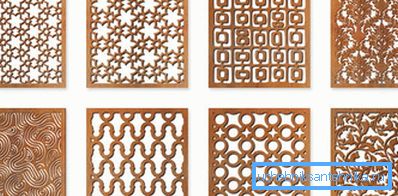

Metalli-ruudukot

Valitsemme tuuletuksen hilan

Yleensä perusparametrit on määriteltävä hankkeessa ilmanvaihtojärjestelmään. Useimmiten valinta tehdään nomogrammeilla. Suurten järjestelmien suunnittelun tärkeimmät parametrit ovat virtausnopeus ja ilmavirta. Ilmastointiverkot, joissa on säädin, tavallisesti alumiini, järjestetään tilauksesta.

Lentoliikenteen jakelijoiden teknisten vaatimusten lisäksi on esteettisiä.

Alla kuvataan lyhyesti ilmastointiristikon valintaperusteet:

  • asennuspaikka (rakennuksen ulkopuolella, sisäpuolella) ja asennusominaisuudet (mitä kiinnityksiä tarvitaan);
  • missä huoneessa se asennetaan - seinälle, katolle, ovelle tai lattialle;
  • kattavan ilmakanavan tai reiän koko;
  • tuotteen aerodynaamiset ja meluominaisuudet;
  • rahtikirja tai sisäänrakennettu asennusmenetelmä;
  • onko vaadittu kaihtimien sijainnin säätämistä;
  • tarve asentaa hieno verkko;
  • helppokäyttöisyys ja huolto;
  • väri.

Vinkki: Säädettäviä tuuletustiloja valittaessa on otettava huomioon ilmavirta.

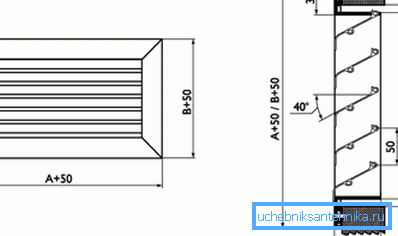

Mitä etsiä valittaessa

Maalaistalossa 200 m2 tai asunnossa, jonka omistaja voi itse valita oikean ilmajakelijan. Jos on tarpeen tarjota laajamittaisia ​​teollisuuslaitoksia ilmanvaihtoa, vain asiantuntijoiden tulisi käsitellä tätä.

johtopäätös

Ilmanvaihtojärjestelmässä ei ole tarpeettomia elementtejä, joilla ei ole tiettyä kuormaa. Siksi, kun valitset ilmanvaihtoruokia, sinun tulee noudattaa sääntöjä ja vaatimuksia, mukaan lukien paloturvallisuus.

Tämän artikkelin video auttaa sinua löytämään lisätietoja tästä aiheesta.
