Poistoilman suunnittelu: perussäännöt ja suositukset
Tehokas ilmanvaihto on välttämätöntä jokaiselle rakennukselle, olipa kyseessä sitten teollisuuskompleksi, maalaistalo tai kerrostalo kerrostalossa. Hankkeen alustava laatiminen antaa mahdollisuuden välttää mahdollisia suunnitteluvirheitä asennustöiden suorittamisessa, niiden toteuttamiseksi taloudellisesti ja tehokkaammin. Tässä artikkelissa tarkastellaan ilmanvaihtojärjestelmien suunnittelun pääperiaatteita.
Yleiset säännökset
Miksi rakennusta tuuletetaan lainkaan? Käsittelemme tätä asiaa tarkemmin, jotta saisimme täyden kokemuksen täysimittaisen ilmanvaihtojärjestelmän merkityksestä:
tapaaminen
- Ilmamassojen vaihtaminen. Jos näin ei tehdä, suljetussa huoneessa ne kerääntyvät:
- hiilidioksidi, joka on ihmisen hengityksen tuote;
- lämmityslaitteista ja uunista tulevan hiilimonoksidin, joka edustaa suurinta uhkaa asukkaiden terveydelle; (Katso myös artikkeli Gofra ilmanvaihdosta: ominaisuudet.)
- epämiellyttäviä hajuja, jotka tulevat useimmiten wc: stä ja jotka ovat mukana ruoanvalmistusprosessissa;
- pölyä, taudinaiheuttajia ja sisätilojen mahdollisia erittymisiä.
Ilmassa, jolla on tällainen koostumus, on epämiellyttävää ja jopa vaarallista ihmisravinnoksi, mikä voi johtaa monien sairauksien syntymiseen.
- Vaimennus. Seinien, lattian, katon ja huonekalujen oikea-aikainen ja tehokas kuivuminen auttaa estämään sienien, homeen ja märehtijöiden kehittymisen.
Vinkki: ilmanvaihtojärjestelmän sijoittamisen lisäksi muotinmuodostuspaikoissa on suositeltavaa käyttää erityisiä antiseptisiä aineita. Tämä lisää merkittävästi ongelman tehokkuutta.
tyypit
Asunnossa tai huoneistossa on kaksi päävaihtoehtoa ilmanvaihdon toteuttamiseksi:
nimi | kuvaus |
luonnollinen | Se suoritetaan lämpötilan laskujen ja rakennuksen sisä- ja sisäpuolisen paineen vuoksi. Tässä tapauksessa on erittäin tärkeää suunnitella ilmanvaihtokanavien optimaalinen koko ja sijainti. |

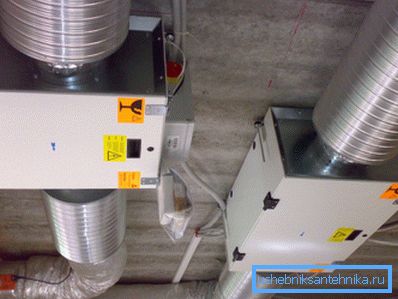

pakollinen | Tämä on luonnollista, jota lisäävät puhaltimien, suodattimien ja lämmityslaitteiden käyttö. Se on erittäin tärkeä sähköpiirin syöttö ja poistoilma. |

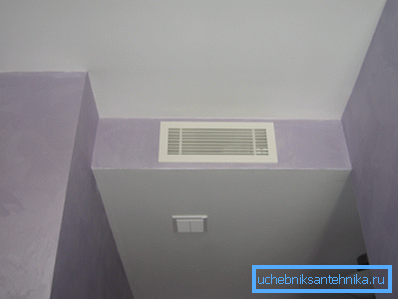

Pienissä huoneistoissa on yleensä riittävä luonnollinen järjestelmä, jonka huput sijaitsevat kylpyhuoneessa ja luonnollisesti keittiössä. Mutta tilavassa yksityisessä talossa, jossa on useampi kuin yksi kerros, tarvitset monimutkaisemman ilmanvaihtojärjestelmän, jossa on alustava suunnittelu. (Ks. Myös artikkeli Kattoilmastointi: ominaisuudet.)

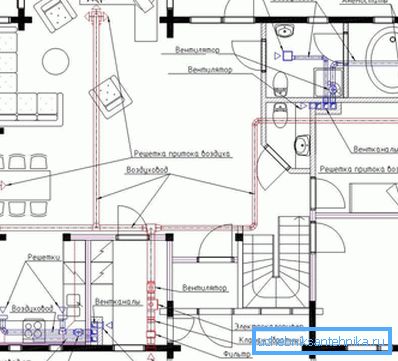

laatiminen
Voit tehdä suunnittelun itse tai antaa asiantuntijoille sen. Joka tapauksessa kannattaa tutustua tällaisen tehtävän perusperiaatteisiin.
Vinkki: On suositeltavaa tehdä ilmanvaihtojärjestelmän suunnittelu ennen talon rakentamisen aloittamista. Näin voit saavuttaa suuremman tehokkuuden ja asentaa ilmanvaihtokanavat huoneiden suunnitteluun, mikä näyttää esteettisemmältä kuin peittää ne jo asennetussa rakennuksessa.
Tekninen tehtävä
Poistoilman suunnittelu alkaa teknisten eritelmien valmistelusta, jossa on otettava huomioon:
- kaikkien huoneiden lukumäärä;
- kunkin huoneen alue;
- koko rakennuksen arkkitehtuuri;
- kunkin huoneen suorittamat toiminnot;
- kaikkien sellaisten lisäkohteiden lukumäärä ja sijainti, joilla on merkittävä vaikutus ilmamassojen liikkumiseen: kylpyhuoneet, ilmastointilaitteet, uunit, takat ja muut vastaavat rakenteet.
Laskelmien tekeminen
Tarkastellaan nyt, miten lasketaan poistoilmanvaihto. Tätä varten meidän on löydettävä järjestelmän hyväksyttävä voima mitattuna sen läpi kulkevan kuutiometrin ilmassa tunnissa, joka on jokaisen huoneen yksilöllisesti ja koko rakennuksessa.
Tämä ilmaisin riippuu seuraavista kahdesta parametrista:
- Yhden huoneen ilman vaihtokurssi. Tällä arvolla ei ole ulottuvuutta ja se määrittää ilman massojen vaihtamisen voimakkuuden huoneen toiminnallisesta tarkoituksesta riippuen. Esimerkiksi asuinalueilla se on 1, mutta vähintään 30 m.3/ h per henkilö ja saastuneemmissa kylpyhuoneissa ja keittiöissä - 1,5, mutta vähintään 60 m3/ h Näin ollen poistoilman laskeminen suoritetaan kaavalla:
L = n? V, missä
L on vaadittu tehoindeksi, n on normalisoitu ilmavirranopeus, V on huoneen tilavuus.
Ota esimerkiksi olohuone 6 x 4 m ja katon korkeus 2,5 m: 1? 60 = 60 m3/ h
- Henkilöiden enimmäismäärä samanaikaisesti. Ilmanvaihdon suunnittelu riippuu myös siitä, kuinka monta ihmistä voi kokoontua huoneeseen, ja ohjeet tällaisen suhteen löytämiseksi ovat seuraavat:
L = NlN, jossa
L on vaadittu tehoindeksi, N on suurin määrä ihmisiä, jotka voivat samanaikaisesti sijaita huoneessa, LN - yhden henkilön normaali ilmankulutus huoneen toiminnallisuudesta riippuen. SNiP: n mukaan viimeinen parametri voi olla seuraavat:
Huoneen tyyppi | Normaali ilmankulutus ilmastoidussa tilassa | Normaali ilmankulutus höyrystämättömällä alueella |
tuotanto | 30 | 60 |
kunnallinen | 40 | 60 |
asuin- | 30 | 60 |
Eli jos käytät tuuletettua olohuonetta talossa, jossa asuu 3 ihmistä, saamme: 3? 30 = 90 m3/ h Koska tämä arvo ylittää, mitä olemme edellisessä esimerkissä johtaneet ilmanvaihtoprosenttia käytettäessä, otamme sen pohjaksi lisälaskentoille.
Kaikkien tarvittavien laskelmien jälkeen yleensä ilmenee, että:
- Monikerroksisten rakennusten huoneistoissa tarvitaan 100–500 metrin tuuletusta.3/ h
- Omakotitaloille - 1000 - 2500 m3/ h
- Teollisuusrakennuksiin - 1000 - 15000 m3/ h Teollisuustilojen poistoilman laskenta on kaikkein monimutkaisin ja tilavin.
Huoneiden, joiden pinta-ala on yli 1000 m, tuuletuksen suunnittelun piirteet2
Mitä monimutkaisempi hanke ja sitä suurempi on solmujen lukumäärä, sitä korkeampi hinta. Tätä olisi harkittava asiantuntijoiden tilaamisessa.
Sinun on myös huolehdittava sellaisten elementtien esiintymisestä, kuten:
- Ilmanvaihtokammio. Tämä on erikoisvarustettu erillinen huone, jossa on kaikki tehokkaan pakotetun ilmanvaihdon toteuttamiseen tarvittavat laitteet. Sen lämpötilan tulisi olla suunnilleen sama koko vuoden.
- Laadukas eristys. Jos päivän aikana tuuletusjärjestelmästä tulevat äänet saattavat tuntua hyväksyttäviltä, niin yöllä, kun hiljaisuus vallitsee, ne voivat aiheuttaa valtavia haittoja.

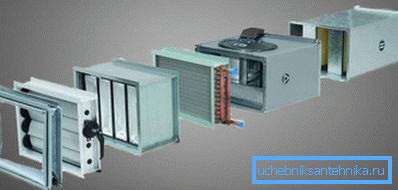

- Kun käytät lämmitintä lämmityselementtinä, sinun tulee myös tehdä vesihuolto ja huolehtia tilojen vedeneristyksestä.
johtopäätös
Harkitsimme, miten pakokaasun ilmanvaihto voidaan laskea sekä sen suunnittelun piirteet. Sen teho mitataan kuluneen kuutiometrin ilmassa tunnissa, joka vaikuttaa huoneen toiminnalliseen tarkoitukseen ja samaan aikaan huoneessa olevien henkilöiden enimmäismäärään.
Joitakin laskelmia voidaan tehdä itsenäisesti, mutta suurilla alueilla sijaitsevien rakennusten osalta on parempi saada apua ammattilaisilta, koska kokemattomuuden tekemät virheet voivat maksaa paljon kalliimpia kuin heidän työstään.
Tämän artikkelin video esittelee teille lisämäärän materiaaleja, jotka liittyvät suoraan mainittuun aiheeseen, ja alustava suunnittelu auttaa sinua luomaan tehokkaamman ilmanvaihdon.
