Paloilmanvaihto: laite, sääntelyvaatimukset, terminologia

Mikä pitäisi olla moderni palovarjohuolto? Mitä elementtejä käytetään sen suunnittelussa ja rakentamisessa? Ovatko sen rakennetta koskevat sääntelyasiakirjat?

Yritetään vastata näihin kysymyksiin.

tehtävät

Aluksi on selvitettävä, mitä ongelmia ilmanvaihdon tulisi käsitellä tulipalon sattuessa (ks. Myös artikkeli Tuuletusventtiilit: tärkeimmät lajikkeet ja niiden erityispiirteet).

Itse asiassa niitä on kolme.

• Tulipalon leviäminen ilmanvaihtokanaviin on välttämätöntä.. Jatkuva veto, kuuma ilma ja suuri määrä epätäydellisen palamisen tuotteita voivat aiheuttaa toissijaisia ​​tulipaloja koko rakennuksessa.

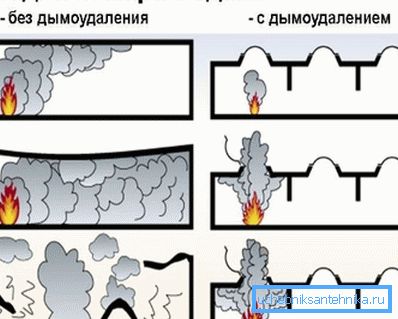

Kuitenkin: useimmat tulipalon uhreista eivät ole korkeiden lämpötilojen uhreja vaan tilojen savua. Näkyvyyden puute on epämiellyttävää, ja hapen polttaminen ja palamistuotteiden kertyminen johtaa nopeasti tajunnan menetykseen.

• Tästä syystä toinen vaatimus: paloilmanvaihdon on varmistettava savun ja palamistuotteiden nopea ja tehokas poistaminen. Tehtävää vaikeuttaa se, että ne lämmitetään yleensä korkeisiin lämpötiloihin.
• Lisäksi evakuointiprosessissa ihmiset tarvitsevat raitista ilmaa. Siksi tarvitsemme paitsi savunpoistoa myös pakotettua ilmanvaihtoa.

Nimelliset vaatimukset

Tuuletuksen paloturvallisuuden perusvaatimukset on esitetty käyttöohjeessa 13.91 - SNiP 2.04.25-91. Korosta asiakirjan keskeiset kohdat.

Jos huone jaetaan paloesteillä, ilmanvaihto asennetaan erikseen kullekin osalle.

Yleinen palo- (hätätilan) ilmanvaihto voi olla:

1. Asuin-, julkiset ja hallinnolliset tilat;
2. Tuotantolaitokset, kun ne sijoitetaan enintään kolmeen kerrokseen;
3. Varastot ja varastot, kun ne sijoitetaan enintään kolmeen kerrokseen;
4. Varastot, varastotilat ja teollisuustilat sijaitsevat erillisessä kerrostalossa, ja niillä on ovet vain ulkopuolelle.
5. Kylpyhuoneet, saunat, pesulat ja muut huoneet kotitalouskäyttöön.

Huone, jossa suuri määrä ihmisiä on pysyvästi tai tilapäisesti, on varustettava erillisellä kanavalla.

Tuotantoalueilla, joissa voi muodostua räjähtäviä seoksia, myös ilmanvaihto tapahtuu erikseen. Ilmanvaihtokapasiteetin tulisi tarjota vähintään yksi ilmavirta tunnissa.

Kuitenkin: jos huoneen korkeus on yli 6 metriä, se voi olla enintään 6 m3 neliömetriä kohti.

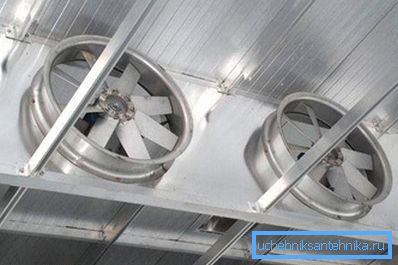

Tiloissa, joissa tuotanto-olosuhteet voivat johtaa palavien ja räjähdysvaarallisten seosten muodostumiseen, poistoilmanottoaukot sijaitsevat vähintään 40 senttimetrin päässä katon tasosta. Räjähdyskaasun (vedyn ja ilman seoksen) kerääntymisen todennäköisyydellä etäisyys pienenee 0,1 metriin (huoneissa, joiden korkeus on yli 4 metriä, se on 0,025 korkeutta, mutta enintään 0,4 metriä).

Savunpoisto olisi säädettävä:

• Teollisuus-, hallinto- ja kotitalouksien rakennuksista ja käytävistä, joiden korkeus on yli 26,5 metriä.
• Yli 15 metrin pituisista käytävistä ilman valoikkunoita.
• Asuinrakennusten käytävistä 10 kerrosta ja enemmän tupakoimattomien portaikkojen kanssa.

Edellä mainitun asiakirjan lisäksi säännöt tuuletuksen sulkemisesta tulipalon sattuessa on esitetty SNiP 41-01-2003: n 12.4 kohdassa:

1. Tulipalon sattuessa kaikkien huoneiden pakotetun ilmanvaihdon työ, paitsi pakotettu ilmanvaihto evakuointikäytäviin ja hissikuiluihin, pysähtyy.
2. Kytkentä voidaan suorittaa sekä poistamalla teho virtalähteistä että yksittäisistä ohjauspiiristä jokaiselle järjestelmälle.

Miten se toimii

Miten kaikki edellä mainitut tuuletusjärjestelmän tehtävät toteutetaan?

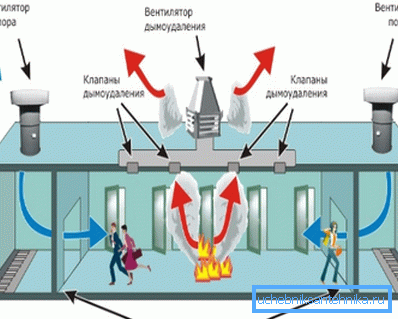

1. Kun vastaanotetaan signaali ilmaisimista (laitteet, jotka arvioivat lämpötilaa tai ilman läpinäkyvyyttä) vakio-ilmanvaihtojärjestelmässä, puhaltimet kytkeytyvät pois päältä ja venttiilit aktivoituvat, mikä estää sen toiminnan.

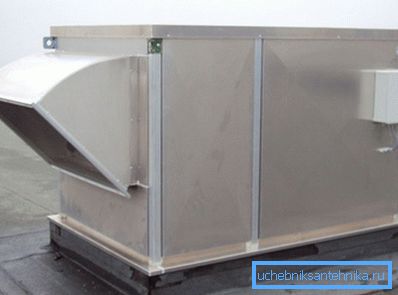

2. Samalla savunpoistojärjestelmän venttiilit auki; puhaltimet on varustettu tehonpoistimilla. Palamistuotteiden pumppaus alkaa.
3. Samanaikaisesti pilaantuneen ilman päästämisen hissien akseleihin ja poistumisreiteille toimitetaan suuria määriä puhdasta kadun ilmaa.

Tärkeimmät tekniset ongelmat, jotka voivat syntyä tällaisen järjestelmän toiminnan aikana, ovat melko ennustettavissa. Evakuoitujen palamistuotteiden korkeissa lämpötiloissa ohutseinäiset galvanoidut ilmanvaihtokanavat voivat muuttua vuotamalla; puhaltimen muoviosat tulevat nopeasti käyttökelvottomiksi, jos ne ylikuumenevat.

Tästä johtuen:

• Palokanavat on valmistettu mustasta teräksestä, jonka paksuus on 1,2 millimetriä.
• Kaikki tuuletusjärjestelmien puhaltimet ja palopellit on valmistettu kuumuutta kestävistä materiaaleista.

sanasto

Tutustu joitakin palontorjuntajärjestelmiin liittyviä termejä ja määritelmiä.

Yhteinen terminologia

Taktinen ilmanvaihto tulessa on suhteellisen uusi tekniikka, johon liittyy voimakkaiden mobiilien puhaltimien käyttö ilmavirran luomiseen polttavassa rakennuksessa. Tavoitteet ovat samat kuin edellä kuvatut - palamistuotteiden poistaminen ja raikkaan ilman toimittaminen ihmisten evakuoimiseksi ja palokunnan turvallisen toiminnan varmistamiseksi.

Ilmanvaihtoa ohjaavat tulipalot ovat tulipaloja, joissa on liikaa palavia materiaaleja ja rajoitettu happipitoisuus ilmanvaihtokanavien kautta. Sammuttamiseksi on usein riittävästi estettävä ilmanvaihtokanavien toiminta.

laitteet

Tutkimme joitakin palonestojärjestelmien elementtejä.

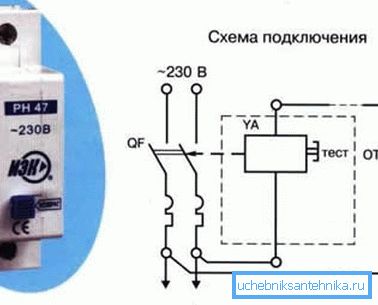

Riippumaton julkaisu on sähkömagneettinen laite, joka katkaisee tuulettimien virransyötön kaukosäätimestä tulevalla signaalilla. Tällainen järjestelmä ilmanvaihdon poistamiseksi tulipalon sattuessa sallii tunnistimien toiminnan manuaalisen kopioinnin.

Paloilmanvaihtojärjestelmät ovat kertakäyttöisiä laitteita, jotka pysäyttävät ilmanvaihdon ilmanvaihtokanavissa ylikuumenemisen yhteydessä. Miten heidän työnsä toteutetaan?

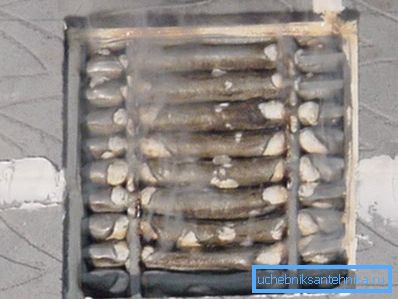

Ristirivit (lamellit) ovat ohuita päällysteitä natrium silikaatista. Kuumennettaessa yli 100 astetta mineraalipohja alkaa nopeasti kasvaa tilavuudessa, täyttää lumenit ja pysäyttää täysin palamistuotteiden liikkumisen. Ritilän palonkestävyysraja on 45-120 minuuttia.

Yksinkertaisesta suunnittelusta huolimatta tuotteiden hinta on melko korkea: pyöreä ristikko, jonka halkaisija on 100 millimetriä, maksaa ostajalle 3-3,5 tuhatta ruplaa.

Tee-se-itse -asennus on erittäin yksinkertainen:

1. Säleikkö asennetaan kanavan valmistettuun aukkoon.
2. Sen runko on kiinnitetty lämmönkestävään silikonitiivisteeseen tai sementtilaastiin.

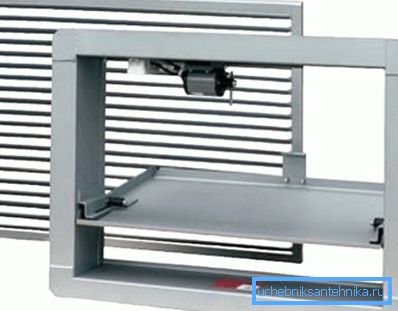

Toisin kuin säleikkö, tuuletusventtiili voidaan käynnistää useita kertoja.

Mitä nämä laitteet voisivat olla?

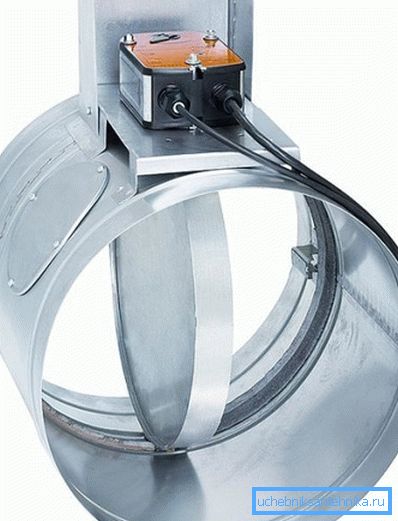

• Normaalisti auki (päällekkäinen tuuletus tulipalon sattuessa).

• Normaalisti suljettu (kanavien avaaminen savun poistamiseksi).
• Kaksitoiminen toiminta (syttyminen tulipalon ja avautumisen jälkeen sen sammuttamisen jälkeen palamistuotteiden poistamiseksi).

Toimintaperiaate on yksinkertainen ja selkeä: läpän toisessa asennossa päällekkäin ilmanvaihtokanavan. Miten ja miten se voidaan käynnistää?

johtopäätös

Pienikokoisessa katsauksessamme esittelimme tietenkin lukijan vain pienelle osalle ilmanvaihtojärjestelmien suunnittelussa käytetyistä ratkaisuista.

Tämän artikkelin video tarjoaa tavalliseen tapaan huomiota savunvaihdon lisätietoihin. Onnea!
