Pakotettu ilmanvaihto tee-se-itse: laitteen ominaisuudet ja

Laadukas ilmanvaihto on edellytys mukavalle oleskelulle huoneessa, joten ilmanvaihtojärjestelmä suoritetaan talon rakentamisen vaiheessa. Mutta entä jos se toimii tehottomasti esimerkiksi sen suunnittelussa, tehtiin virheitä tai ilmakanavat epäonnistuivat?

Yleistä tietoa

Ilmanvaihtotyypin toimintaperiaate on melko yksinkertainen - ilman virtaus huoneeseen pakotetaan puhaltimen avulla. Pakokaasu suoritetaan tässä tapauksessa luonnollisella tavalla lisäämällä huoneen painetta.

Tällaisesta yksinkertaisuudesta huolimatta pakotetun ilmanvaihdon laite voi olla varsin monimutkainen, varsinkin jos se on suunniteltu pääasiallisena. Tässä tapauksessa järjestelmän on tarjottava tehokas ilmanvaihto, joka vaikuttaa kaikkiin talon tai huoneiston tiloissa oleviin ilmamaisiin.

Mutta jos järjestelmä suoritetaan oikein, sillä on useita etuja:

• Tarjoaa jatkuvan raitista ilmaa huoneeseen.
• Kaikki rakenneosat on valmistettu ympäristöystävällisistä materiaaleista.
• Pakotettu ilma tulee suodattaa.

Asennuksen monimutkaisuus ja laitteistokustannukset riippuvat tuuletettavan huoneen tilavuudesta.

Tosiasia on, että raitista ilmaa voidaan toimittaa kahdella tavalla:

• Kussakin huoneessa olevien ilmansyöttöpisteiden avulla.

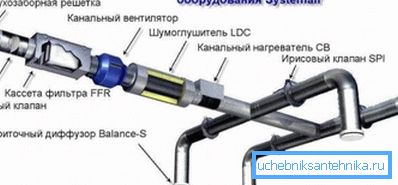

• Ilmanvaihtokanavien avulla yhdistettiin yhdeksi rakenteeksi.

Jos on tarpeen lisätä ilmanvaihtoa yhdessä huoneessa tai parantaa olemassa olevan ilmanvaihdon tehokkuutta, voidaan käyttää pistejärjestelmää. Tällainen ilmanvaihto on helppo tehdä itse.

Jos syöttötyyppijärjestelmä on suunniteltu pääasiallisena, esimerkiksi talon rakentamisessa, on paljon vaikeampi toteuttaa. Lisäksi kotitalouden suurin vaikeus on huonetilan ilmanvaihdon laskeminen ja kaapelien johdotussuunnitelman kehittäminen. Siksi tämä työ on parempi antaa asiantuntijoille.

Vihje! Tehokkain järjestelmä on ilmanvaihto, kun paitsi ilmavirtaus, myös pakokaasu on pakotettu. Tällöin tuloilmaa voidaan lämmittää lämmönvaihtimella, joka säästää huoneen lämmitystä.

Raitisilmanvaihtolaite

Järjestelmän elementit

Jos päätät itse suorittaa tuloilman suunnittelun itse, sinun pitäisi ensin ymmärtää, mitä elementtejä se sisältää. Siten järjestelmä, joka pystyy tarjoamaan ilmanvaihtoa talon tai huoneiston kaikilla alueilla, koostuu yleensä seuraavista solmuista:

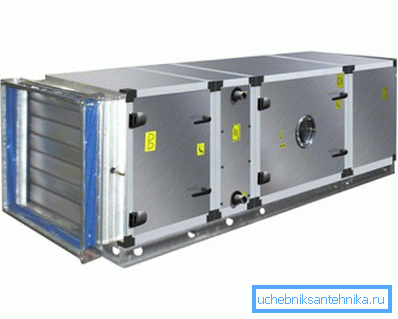

Sisääntulokammiot

Ilmanvaihtojärjestelmää ei tarvitse koota yksittäisistä elementeistä, koska voit käyttää erityistä imukammioa.

Nämä laitteet ovat tärkeimmät verkkoelementit, jotka on yhdistetty yhteen pakettiin:

• tuuletin;
• Ilmalämmitin;
• Ilmansuodatin;
• Automatisointisolmu.

Tällainen yksikkö on liitettävä vain ilmakanavien avulla ilmanvaihtokanavan sisäänmenoon ja ulostuloon. Näin helpoin tapa varmistaa ilmavirtaus annetuilla parametreilla huoneessa.

Tämän suunnittelun tärkeimmät edut ovat seuraavat kohdat:

• Laitteessa on kompakti koko.
• Tuuletuksen asennus ei vie paljon aikaa ja vaivaa.
• Monet järjestelmän toimintatilat, mukaan lukien lämmitetyn ilman olemassaolo.
• Perusparametrien hallinta suoritetaan antureilla.

Tällaisen laitteen haittapuoli on vain melko korkea hinta.

Järjestelmän suunnittelun ja laskennan ominaisuudet

Kuten edellä on jo mainittu, sisääntuloaukon ilmanvaihto itsessään ei ole vaikeaa, mutta erityistä huomiota on kiinnitettävä järjestelmän laskentaan ja suunnitteluun. Lisäksi hanke voidaan toteuttaa sekä rakennetussa että jo rakennetussa talossa.

Joka tapauksessa järjestelmä on kehitetty riippuen seuraavista rakenteiden teknisistä ominaisuuksista:

• Sen kokonaispinta-ala;
• Jokaisen huoneen nimitykset;
• Arvioidut parametrit tarvittavasta ilmankierrosta jne.

Kiinnitä huomiota! Uutta taloa suunniteltaessa pakollisen ilmanvaihdon järjestelmä on sisällytettävä rakennuksen viestinnän yleiseen hankkeeseen ilmanvaihtolaitteiden ja ilmakanavien sijainnin määrittämiseksi.

Ilmanvaihdon laskeminen vähennetään koko järjestelmän perusparametrien määrittämiseksi sekä sen yksittäisten elementtien välttämättömät ominaisuudet, jotka vastaavat järjestelmän toimivuudesta.

Näitä parametreja ovat:

• Järjestelmän yleinen suorituskyky;
• Puhaltimen teho;
• Verkon sallittu melutaso ja ilmavirta;
• Ilmakanavien osa ja materiaali, josta ne on valmistettu;
• Lämmittimen teho ja tyyppi.

Kaikki ilmanvaihtoa koskevat laskelmat on tehtävä SNiP 2.04.05-91 mukaisesti.

Ilmanvaihtotyypin asennus

Useimmiten tarve itsenäiselle järjestelmän asennukselle syntyy asunnoissa ja taloissa, kun yleinen ilmanvaihto ei riitä tehokkaaseen ilmavirtaan. Yleensä tämä tapahtuu muovisten ikkunoiden asennuksen jälkeen.

Ilmanvaihdon puute voidaan tunnistaa seuraavien ominaisuuksien perusteella:

• Ikkunoita sumutetaan säännöllisesti;
• Sisäiset hajut jatkuvat;
• Seinillä on muotti jne.

Kaikki nämä merkit voivat tietysti näkyä, jos yleinen ilmanvaihtojärjestelmä on epäkunnossa. Siksi on ensin tarkistettava, onko ilmakanavissa työntövoima. Jos on veto, ongelma voidaan ratkaista asentamalla lisälaitteita.

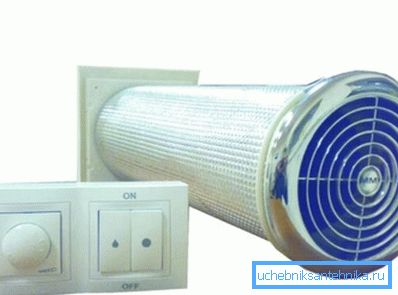

Tulopuhaltimen asennus

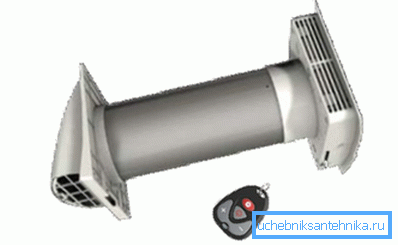

Helpoin tapa järjestää sisääntuloaukko, kuten edellä mainittiin, on asentaa ulkoilman sisääntulopisteet huoneeseen. Useimmiten näihin tarkoituksiin käytetään erityisiä faneja, jotka on asennettu seinään.

Tämä vaihtoehto on hyvä, jos tarvitset parempaa ilmankiertoa esimerkiksi keittiössä tai toisessa huoneessa. Tällainen puhallin voi olla yhtä yksinkertainen, ts. kytketään päälle ja pois käsin ja automaattisesti, ja niissä on anturit kosteuden, lämpötilan jne. seurantaan.

Laitteen asennusohjeet ovat seuraavat:

• Ensin on päätettävä laitteen sijainnista. Puhallin on yleensä asennettu paristojen väliseen rakoon.
• Sitten porataan reikään haluttu halkaisija seinään.
• Seuraavaksi laiteputki työnnetään reikään. Sen pituuden tulisi vastata laakerin seinämän paksuutta.
• Putken ja seinän välinen tila on täytettävä.
• Tämän jälkeen ulkopuolelle on asennettu suojaverkko, joka on laitteen mukana.
• Viimeinen vaihe on sisätilojen asennus. Työ on tehtävä tiukasti valmistajan ohjeiden mukaisesti.

Tällainen järjestelmä voi parantaa merkittävästi ilmanvaihtoa erillisessä huoneessa, mutta jos tarvitset lisää ilmavirtaa muihin huoneisiin, yksi tuuletin on pieni.

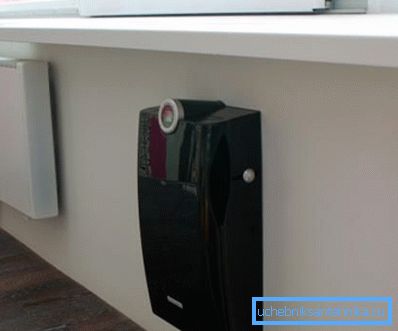

Ilmankäsittelylaitteen asennus

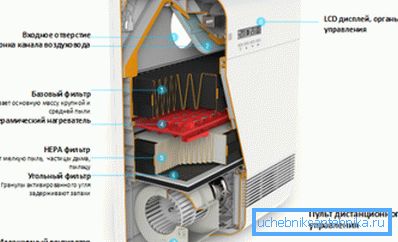

Ilman virtauksen varmistamiseksi useisiin huoneisiin erityinen ratkaisu on erityinen ilmanvaihtolaite. Sen toiminnan periaate on samanlainen kuin edellä mainittu laite, mutta teho on paljon suurempi.

Lisäksi asennuksessa on muita etuja:

• Tarjoaa laadukkaan ilmanpuhdistuksen.
• Säilyttää huoneenlämpötilan lämmittämällä ilmavirtaa.
• Tilaohjaus on kauko-ohjain.

Asennetaan tällainen ilmanvaihtojärjestelmä omilla käsillään samaan periaatteeseen kuin imupuhallin - seinään on asennettu putki-ilmakanava, johon itse asennus on liitetty. Laite on yleensä kiinnitetty seinään.

Monimutkaisempien järjestelmien osalta on parempi uskoa niiden asennus asiantuntijoille, joten pienet virheet voivat johtaa järjestelmän tehottomuuteen ja varojen tuhlaukseen.

johtopäätös

Syöttöilmanvaihto on erinomainen tapa parantaa olemassa olevan ilmastointijärjestelmän tehokkuutta. Lisäksi yksinkertaisimpien, mutta samaan aikaan varsin tehokkaiden järjestelmien toteuttaminen ei ole lainkaan vaikeaa ilman asiantuntijoiden apua.

Tämän artikkelin videosta voit noutaa lisätietoja tästä aiheesta.
