Pakokaasun tuuletus kotona, millainen hän valitsee ja

Monet meistä, jotka rakentavat omia kotejamme, kiinnittävät suurta huomiota talon säänkestävyyteen. Eristä se huolellisesti, sulje edes pienimmät rakot, laita muoviset ikkunat jne. Tämän seurauksena havaitaan, että huoneissa oleva ilma on vanhentunut, on jatkuvasti epämiellyttäviä hajuja ja kosteutta.

Kiinnitä huomiota! Meidän ei pidä unohtaa, että huoneissa emme vain elä, vaan myös hengittää. Mukava elämä tarjoavat vain oikean poistoilmanvaihtolaitteen omassa talossa tai korkealuokkaisessa.

Kaikenlaiset ilmanvaihto

Tuuletusjärjestelmät luokitellaan kolmeen ryhmään:

• kohde;
• ilmavirran liikkeen tyyppi;
• menetelmä ilman siirtämiseksi.

Toimintojen perusteella ilmanvaihto voi olla:

• raitista ilmaa;
• savuta;
• uudelleenkierrätys (talteenotto) - tässä tapauksessa, kun syötetään raitista ilmaa, siihen sekoitetaan tietty määrä lämmitettyä pakokaasuvirtaa.

Liikkuvien virtojen avulla järjestelmät ovat:

• kanava - ilma tulee ovien ja ikkunoiden kautta;
• kanavavirrat liikkuvat ilmakanavien verkossa.

Järjestelmän moottorin teho on jaettu seuraaviin:

• luonnollinen;
• mekaaninen.

Ensimmäisessä tapauksessa ilma liikkuu luonnon lakien takia. Toisessa - vain tuulettimen käynnistyksen jälkeen.

Suunnitteluominaisuuksien mukaan opastus jakaa ilmanvaihdon kolmeen tyyppiin:

• luonnollinen;
• pakotettu ilma (pakotettu);
• sekoitettu, (luonnollinen ja pakko-venytys).

Optimaalinen valinta

Järjestelmän optimaalisen soveltamisen määrittämiseksi otetaan huomioon seuraavat ehdot: rakennuksen koko, materiaali ja ilmakehän puhtausaste.

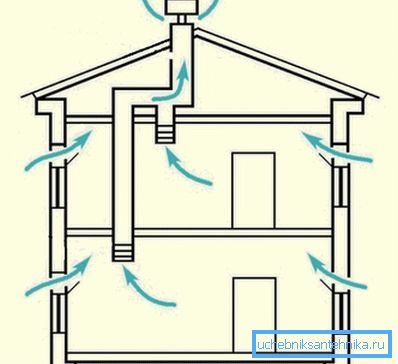

1. Luonnollinen ilmanvaihto on täydellinen pienelle talolle, joka on rakennettu puhtaaseen ilmapiiriin.. Se soveltuu parhaiten rakennuksiin, jotka on valmistettu adobe-, tiili-, tukki-, sahatavara-, vaahto-, kaasu- ja säkkilohkoista, claydite-betonista.

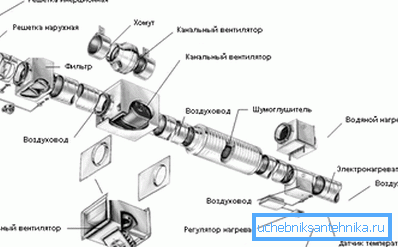

2. Mökissä oleva mekaaninen ilmanvaihto on optimaalinen, jos se on suuri tai se sijaitsee alueella, jossa on ilmansaasteet.. Tämä järjestelmä tarjoaa tilaa riittävästi ilmaa ja puhdistaa sen sisäänrakennetulla suodattimella.

Tällainen ilmanvaihto sopii parhaiten rakennuksiin, jotka on valmistettu 3D-paneeleista, SOTA, SIP, MDM, polystyreeni-betoni, ”Kanadan” runkorakennukset.

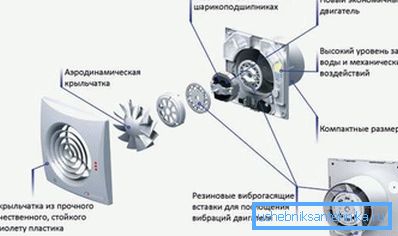

1. Kun luonnollinen ilmanvaihto ei pysty täysin selviytymään tehtävistään, seka-analogin asennus auttaa.. Sen asennus suoritetaan vain huoneissa, joissa on erittäin saastunut ilma tai jossa kondensaatti kerääntyy. Nämä ovat wc: t, kylpyhuoneet, keittiöt, kellarit, kellarit, kattilahuoneet.

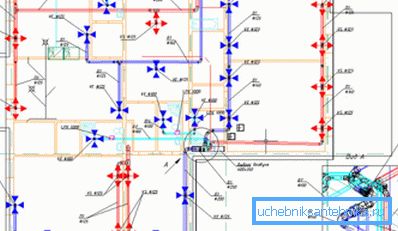

Järjestelmän suunnittelu

Ilmanvaihtolaite voidaan jakaa useisiin vaiheisiin.

Vaiheiden järjestely

1. Laske ilmavirran tilavuus. Opintojakson aikana on tarpeen laskea, kuinka paljon rakennusta varten tarvitaan saniteettivaatimusten mukaista tuloilmaa.
2. Kanavan halkaisijan / osan määrittäminen. Tästä riippuu järjestelmän tehokkuus.
3. Tuuletuksen tyypin valinta.
4. Ilmanotto- / otto- ja laiteasennuspisteiden määrittäminen.

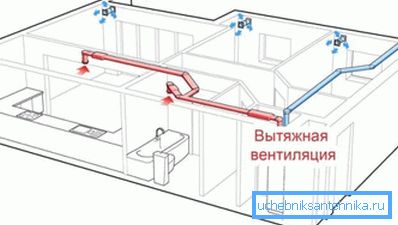

5. Lisäksi rakennuksen syöttö- ja poistoilmanvaihtojärjestelmä.
6. Ilmanvaihdon järjestäminen.

On syytä muistaa, että asumisen mukavuus talossa riippuu ulkoilman jatkuvasta virtauksesta virtausten optimaalisella nopeudella.

Kiinnitä huomiota! Jotkut asunnon omistajat, jotka haluavat ilmaa sen maksimiin, asettavat tuulettimella liian paljon ilmanvaihtoa, ottaen huomioon huoneiden koon. Tällainen ilmankierto vie liikaa lämpöä rakennuksesta ja ylikuormituksesta.

Kaikissa ilmanvaihtojärjestelmissä on oma tilavuusvirtaus. Jos ne ovat luonnollisia, onko arvo 1 m? tunnissa, jos pakko - 3/5 m?. Usein et voi tehdä ilman pakotetun rakentamisen käyttöä.

Esimerkiksi kun tiloissa on pieni ilmavirtojen liikkumisnopeus, eikä enää ole mahdollista tehdä osaa kanavista.

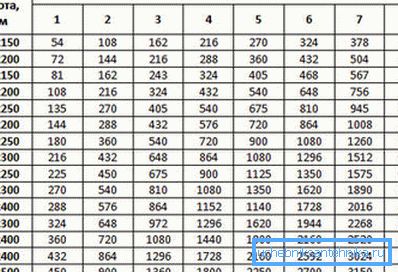

1. Kun järjestelmä on luonnollinen antamaan ilmamäärän 300 m? tunnin ajan tarvitaan ilmanvaihtokanavia, joiden poikkileikkaus on 250 × 400 tai halkaisija 350 mm.
2. Kun käytät mekaanista analogia, voit rajoittua kanavaan, jonka sivut ovat 160 × 200 tai halkaisija 200 mm.

Talon ilmanvaihdon laskeminen

Tärkeimmät ilmanvaihdon laskentaan vaikuttavat tiedot:

• pysyvien asukkaiden määrä talossa;
• rakennusalue;
• ilman määrä kaikissa huoneissa.

Lisäksi on muistettava, että monet kodinkoneet, kuten uunit, kaasuliesi, polttavat happea ilmassa. Laskettaessa on otettava huomioon, mitkä huoneet tarvitsevat nopeimman ilmanvaihdon.

Ilmanvaihtojärjestelmät on suunniteltu valtion terveys- ja teknisten standardien mukaisesti, jotka on esitetty SNiP, GOST, SanPiN, DBNah. Yleisimmät laskelmat alueen, terveysvaatimusten tai ilmanvaihtokurssin osalta.

Yksinkertaisimmat laskelmat perustuvat lattiatilaan.

1. Niitä käytetään laskemaan asuintilojen ilmamäärä.
2. Siinä otetaan huomioon se, että olohuoneen terveysvaatimusten mukaan on tarpeen toimittaa 3 metriä neliömetriä kohti? ulkoilman tunnissa.
3. Tässä laskelmassa ei oteta huomioon pysyvien asukkaiden määrää. Täytäntöönpanon kannalta on tarpeen kertoa talon huoneiden kokonaispinta-ala saniteettitilanteen mukaan.

Moninaisuuslaskelmat ovat paljon monimutkaisempia kuin ensimmäinen menetelmä.

Kiinnitä huomiota! Tässä menetelmässä käytetään useita tietotyyppejä, ja niitä käyttävät vain ammattilaiset. Laskelmien tulos on ilmanvaihtonopeus, joka ilmaisee, kuinka monta kertaa tunnissa poistoilma korvataan kokonaan kadulla. Laskettaessa eri tarkoituksiin tarkoitettuja huoneita sovelletaan erilaisia ​​standardeja.

Terveysvaatimuksia suunniteltaessa käytetään myös ilmastonvaihtotason lisäksi normeja (metreinä tunnissa) pysyvää asukasta kohti. Tämä laskelma on myös jaettu eri tyyppisille tiloille. Tämän seurauksena kaikki lasketut luvut on tiivistetty, tuloksena on vaaditun ilmanvaihdon arvo.

Kanavan osan valinta

Ilmanvaihdon laskemisen jälkeen sinun on valittava järjestelmäjärjestelmä itse ja laskettava sen kanavat.

1. Valmistajat tuottavat kahdenlaisia ​​kanavia: suorakulmaisia ​​ja pyöreitä.
2. Ensimmäinen niistä tehdään ottaen huomioon kanavan kuvasuhde, jonka pitäisi olla 3: 1.
3. Mekaanisissa järjestelmissä ilmavirtauksen tulee pääputkessa olla 5 m / s. Haaroissa - 3 m / s. Luonnollisten vastineiden arvo on 1 m / s.

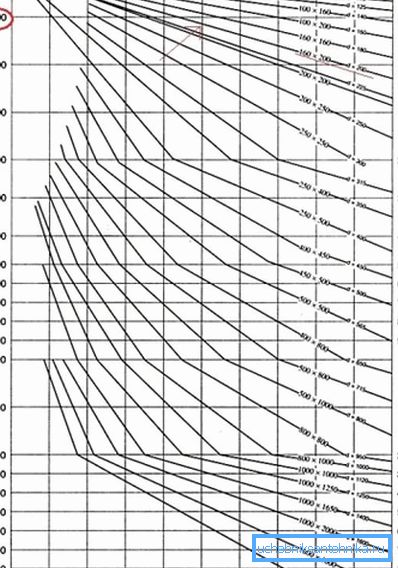

1. Kanavien koon löytämiseksi on olemassa sääntelykaavio, jossa otetaan huomioon ilman nopeus ja kustannukset.
2. Niinpä standardoidulla 360 m: n ilmanvaihdolla? tunnissa ja pakotettu ilmanvaihto, on tarpeen valita putket, joiden pituus on 160 - 200 mm tai joiden halkaisija on 200 mm.

Tuuletusvaatimukset

Seuraavassa on esitetty ilmanvaihtojärjestelmän asianmukaiset järjestelyt.

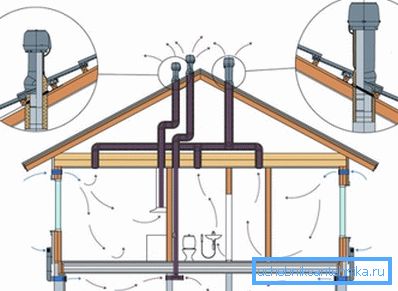

1. Kanavasta poistuva ilma ohjataan katolle, 1/2 metriä sen tason yläpuolelle.
2. Jos järjestelmä on mekaaninen, ilma siirtyy tiloihin sisääntulosäleiköllä, joka sijaitsee 2/3 metrin korkeudella maanpinnasta.
3. Ilmaliikenne on järjestettävä siten, että sali, lastentarha, makuuhuone ja muut olohuoneet menevät saastuneimmille alueille: wc, kylpyhuone, keittiö. Tästä johtuen vähiten puhdas ilma ei pääse asuinrakennuksiin.
4. Pakokaasuilman erilliset ulostulot on sijoitettava keittiöön kaasuliesi ja kaasulämmittimet (jos sellaisia ​​on). Tässä huoneessa vain mekaaninen järjestelmä on tehokas.
5. Ilmanvaihto on asennettava kaikkiin talon osiin poikkeuksetta.

Jos haluat laittaa muoviset ikkunat

Nyt suljetut muoviset ikkunat, jotka estävät täysin ulkoilman virtauksen huoneeseen, ovat suurta kysyntää.

Kiinnitä huomiota! Kun valitset tuotemallin, varmista, että siinä on syöttöventtiili. Se tarjoaa mahdollisuuden järjestää raitista ilmaa huoneeseen.

1. Jos ostetuissa ikkunoissa ei ole tällaista kiinnitintä, voit asentaa venttiilin itse yhteen seinään.
2. Se on pyöreä muotoinen suutin, joka kulkee koko seinämän paksuuden läpi.
3. Syöttö- ja poistoaukosta tällainen putki suljetaan ritilöiden avulla.
4. Jos syöttöventtiili tehdään lämmityslaitteen takana, ulkolämpötila lämpenee välittömästi talvella. Tällainen laite voidaan varustaa suodattimella ja lämpötila-anturilla.

Ilman talteenotto

1. Tällä hetkellä lämpöenergian talteenottimilla varustetut ilmanpoistojärjestelmät ovat yhä yleisempiä.
2. Tällaiset laitteet lämmittävät ulkolämpöä talvella.
3. Laitoksilla on hyvä talous, vaikka itse suunnittelun hinta on kalliimpaa kuin perinteiset mekaaniset analogit.
4. Käytön aikana on kuitenkin mahdollista säästää jopa 40% rakennuksen lämmöstä. Lämmönvaihtimen toimintaperiaate perustuu kylmän tuloilman osittaiseen lämmitykseen lämpimällä pakokaasuvirralla.
5. Jos pakkasessa on vakavia jäätymiä, voit kytkeä lämmittimen, joka on sisäänrakennettu rekuperaattoriin. Joten ulkoilmaa lämmitetään tehokkaammin.
6. Tällaisissa järjestelmissä ilma tulee / poistuu puhaltimen avulla. Useimmissa tapauksissa lisälaitteet ovat melko suuria. Tämän perusteella on parasta sijoittaa se ullakolle.

johtopäätös

Asiantuntevasti varusteltu pakokaasujärjestelmä omassa kodissasi ja ei vain antaa sinulle mahdollisuuden hengittää jatkuvasti raikasta ilmaa ja pidentää sen käyttöikää (ks. Myös artikkeli Kattotuuletus: ominaisuudet ja edut).

Tämän artikkelin video auttaa sinua selvittämään tämän ongelman.
