Paikallinen ilmanvaihto: tyypit ja laskenta

Tällainen määritelmä, kuten paikallinen ilmanvaihto, ilmaisee automaattisesti sen sovellusalueen - nämä otetaan erikseen pieniksi työalueiksi tuotantoon ja jopa jokapäiväiseen elämään. Tällaiset pakokaasulaitteet on asennettu työpöydän yläpuolelle, jossa on mahdollista päästää kaasuja, sepän takojen ja eri uunien yläpuolelle, ja jokapäiväisessä elämässä kohtaat tällaisia ​​laitteita ruoanlaittoon (kaasu tai sähkö). Tällaiset yksiköt voivat kuitenkin poiketa toisistaan ​​ilmavirran suunnassa, ja puhumme tästä sekä esittelemme videon tässä artikkelissa.

Ilmanvaihto maassa

Huom. Jos sisätiloissa on jonkin verran haitallisten kaasujen päästöjä, ja tämä ongelma voidaan ratkaista yleisen ilmanvaihdon avulla, niin usein asennetaan paikalliset ilmanvaihtojärjestelmät. Niiden etu tehokkuudessa - tällainen laite vaatii vähemmän energiaa, ja lisäksi paikallinen ratkaisu ongelmaan ei salli kaasujen leviämistä työpaikan ulkopuolelle.

tyypit

• Tärkein ero paikallisen ilmanvaihdon tyyppien välillä on, kuten jo todettiin, ilmavirran liike, joten se voi olla joko raitista ilmaa tai poistoilmaa..
• Pakokaasuvaihtoehtoa käytetään tapauksissa, joissa on mahdotonta estää haitallisten tai epämiellyttävien haihtuvien aineiden leviäminen paikallisesta paikasta koko huoneessa. Toimenpiteen ydin on siepata nämä samat aineet ilmavirran liikkeellä ja heittää ne avoimeen tilaan eli kadulle. Tällaisissa tilanteissa puhumme näkymättömistä kaasuista sekä savusta ja pölystä, jotka saastuttavat läheistä tilaa.
• Kotona tällainen ilmanvaihto on kaikille tuttu konepellinä. ja ne, jotka joutuivat purkamaan tällaisen yksikön omin käsin, näkivät siellä yhden tai useampia faneja. Niiden terät käännetään siten, että pyörimisen aikana ne näyttävät imeä ilmaa, varsinkin jos se nousee paikkaan, jossa on lämmin virta.

• Paikallinen ilmanvaihto on kuitenkin käytössä ilman suihkussa., jossa kylmemmät ilmavirrat suuntautuvat mihin tahansa osaan tai paikalliseen työpaikkaan, ja tätä kutsutaan myös puhallukseksi. Lisäksi joissakin kuumien työpajojen tehtaissa on luotu todellisia oaseja, jotka edustavat 2–2,5 m korkeita kattoja, joihin ruiskutetaan viileää ilmaa, mikä mahdollistaa huomattavan energiansäästön verrattuna siihen, että koko työpaja olisi jäähdytettävä.
• Mutta ilmavirta ei ole aina kylmä, se voi myös olla lämmin tai jopa kuuma., esimerkiksi tällaiset ilmarajat muodostavat uunit, jotka käytännössä näyttävät ruudulta, jonka kautta uunilämpöä ei levitä (samanlainen, mutta heikompi vaikutus tapahtuu lämmityspatterilla, joka sijaitsee ikkunan alla). Erilaisten seppien ja uunien osalta aggressiivinen suuntava ilmavirtaus auttaa ylläpitämään palamista tai suuremmilla nopeuksilla lisää sen voimakkuutta.

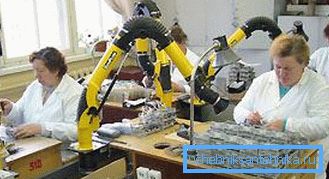

Huom. Sekä pakokaasu- että imuilmanvaihto voivat olla kahdentyyppisiä - yksilöllisiä tai keskeisiä. Ensimmäisessä tapauksessa järjestelmä sijaitsee yhden paikallisen työpaikan yläpuolella ja sillä on melko kapea käsittelyalue. Toisessa tapauksessa järjestelmä voidaan sijoittaa työpaikkaryhmän yläpuolelle.

Paikallisten pakojärjestelmien laskenta

Yleisesti ottaen paikallisen poistoilman laskenta tehdään käyttäen kaavoja ja ottaen huomioon huoneen itsensä, ilman lämpötilan, haitallisuuden, moottorin tehon ja niin edelleen monet parametrit, vaikka tämä pätee vain tuotantoon, ja näin ei aina ole. Mutta jos on kyse laskelmista, sitten olemme kiinnostuneita pakokaasun sateenvarjoista - juuri tämä on otettava huomioon ennen kaikkea, jotta kaikki haitalliset aineet nousevat hänen luokseen eikä lähelle.

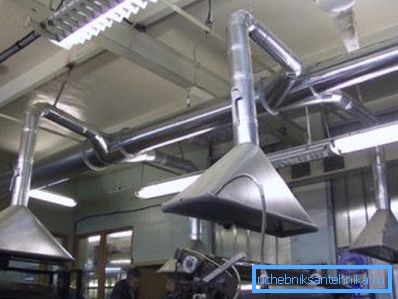

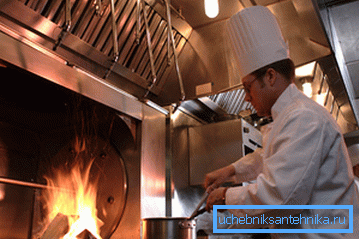

Sateenvarjo on kätevin laite paikallisille pakokaasuille, erityisesti seppäille, ruoanlaittouunille, avotulen uunille, kuumille kylpyille ja niin edelleen - lämmitetty ilma nousee itse kupolin alle, jossa se menee ilmanvaihtokanavaan. Luonnollisesti ohjeen edellyttämän sateenvarjon tulisi sijaita mahdollisimman lähelle lähdettä, joka tapauksessa mahdollisimman paljon.

Virtausnopeuden aloitusarvo tämän sateenvarjon työskentelyaukossa katsotaan arvoksi 0,15 - 1,25 m / s. Nopeus on suoraan verrannollinen myrkyllisten kaasujen määrään ja päällekkäisalueeseen - mitä enemmän kaasuja ja mitä pienempi kupoli on, sitä voimakkaampi imu tulisi olla.

Yksikön kapasiteetti (m3 / h) tai tyhjennetyn ilman tilavuus lasketaan kaavalla L = 360abv - täällä symbolit a ja b tarkoittavat työskentelyaukon kehää metreinä ja symbolin v mukaisesti ilmavirran nopeutta (m / s) tässä aukossa.

Erilliset laskelmat ovat välttämättömiä myös hitsauspöytien ja pintakäsittelylaitteiden osalta, koska on mahdotonta ripustaa pakokaasun sateenvarjo tällaiseen paikkaan (se vain häiritsee), joten täällä on asennettuna 250 mm - 350 mm: n suppilonmuotoisia tai rakoja muistuttavia imureita tarpeen mukaan. Tällaisissa tilanteissa laskelmissa käytetään eri kaavaa, joka näyttää olevan L = ko3vI, tässä ko: n arvo on aukon tai suppilon imun kerroin (aukko - 12, suppilo - 13.2), ja symboli I merkitsee hitsausvirtaa ampeereissa ( A).

Hitsaajan työpaikalla tällainen ilmanvaihto voidaan suorittaa eri tavalla, vaikka esimerkiksi saman periaatteen mukaan se voi olla putki, jossa on sateenvarjo, joka on tuotu sivulta, mutta se voi olla myös työpöydän arinan muodossa, jossa kaasut imetään sisään vastakkaisella puolella. Toinen vaihtoehto on kaikkein edullisin siellä työskentelevälle henkilölle, kuten tässä tapauksessa hän ei hengitä haitallisia kaasuja. Ilman pumppausyksikön kapasiteetti (m3 / h) on laskettava niiden elektrodien lukumäärällä, joita hitsaaja pystyy käyttämään tunnin ajan, sekä niiden sisältämien haitallisten aineiden läsnäolosta.

Hionta-, jauhatus- ja kiillotuspyöristä, jotka asennetaan vastaaviin koneisiin, niitä käytettäessä syntyy paljon pölyä, joten näiden koneiden pakokaasunpoisto on tarpeen työntekijöiden terveyden säilyttämiseksi. Jotta pölyn ja hiomamateriaalien pienet hiukkaset poistettaisiin käytön aikana, ympyrä on peitetty kotelolla, joka puolestaan ​​on kytketty ilmakanavaan, jonka päähän on tietyn kapasiteetin pakopuhallin. On erittäin tärkeää, että ilmakanava on suunnattu rinnakkain pölyn ja hioma-aineen liikkumislinjan kanssa, toisin sanoen, että tämä jäte lentää eteenpäin, ilman esteitä.

Mitä nopeammin ilmavirta kulkee kanavan läpi, sitä tehokkaampi suojakansi on. Mutta se kasvaa vielä enemmän, jos kotelon etuosaan on asennettu erityinen visiiri, joka ei salli pölyä ja hankaavia hiukkasia (ilmanvaihtokustannukset eivät nouse huomattavasti visiirin asennuksesta).

Tietty ilmanvaihtoteho (kapasiteetti m3 / h) riippuu suoraan ympyrän halkaisijasta. Tässä käytetään kaavaa L = 1000DA - D: n arvo on ympyrän halkaisija ja A: n arvo on sen halkaisijasta riippuva kerroin. Joten jos D = 0,25 m, kerroin on 2, jos D = 0,6 m, niin kerroin on 1,8 ja niin edelleen. Näiden arvojen välillä on aritmeettinen keskiarvo.

johtopäätös

Kotona ei tarvita laskelmia, onko se liesituuletin keittotason päällä tai kodin työpajalla työpaikan yläpuolella. Jos valmiita yksiköitä myydään keittiöille, paikallinen ilmanvaihto kootaan yleensä itsenäisesti työpajaan ja sen teho määräytyy yleensä testauksen avulla.
