Mökin luonnollinen ilmanvaihto: perustiedot aiheesta

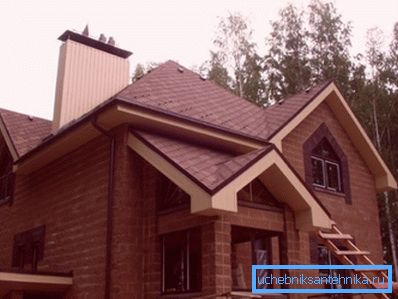

Asuintilojen pääviestinnän lisäksi tulisi tarjota ilmanvaihtojärjestelmä mikroklubin parantamiseksi. Erityinen lähestymistapa vaatii mökin ilmanvaihtoa, koska tämäntyyppiset rakennukset pystytetään useimmiten kivimateriaalien avulla, jotka eivät salli ilman kulkua. Edullisin vaihtoehto on kiertää virtaus luonnollisesti.

Järjestelmän tärkeimmät edut

Kun ilmamassojen vaihto tapahtuu paine-eron vuoksi, yksittäisillä kehittäjillä on mahdollisuus säästää taloudellisia resursseja. Vaikka tällaiset järjestelmät ovat jonkin verran tehottomia mekaanisille vastineilleen, niitä voidaan normaaleissa olosuhteissa käyttää turvallisesti.

Ottaen huomioon niiden edut voit ymmärtää kaikki edut:

• Käyttökustannusten puuttuminen mahdollistaa säästämisen pitkään aikaan.
• Peruselementtien alhainen hinta tarjoaa mahdollisuuden järjestää halpoja järjestelmiä.
• Monimutkaisten laitteiden puuttuessa onnettomuusriski pienenee käytännössä nollaan.
• Riittävä tehokkuus normaaleissa olosuhteissa, kun ilmanvaihtoa ei tarvita.

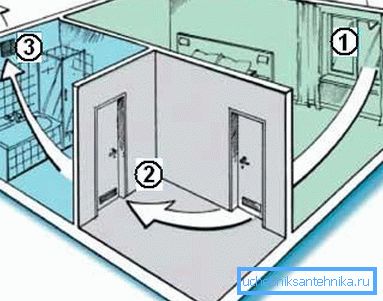

Apua! SNiP 2.08.01-89 -kohdat tarjoavat yksinkertaisimman suunnitelman: ilmavirtaus menee huoneisiin ilmanvaihtoaukkojen, venttiilien, ikkunoiden läpi ja poistetaan saniteettitiloissa ja keittiössä sijaitsevista hupuista.

Alkuperäiset laskelmat esimerkin avulla

Ennen kuin teet mökin tuuletuksen, on tarpeen tehdä alustavia laskelmia. Niiden avulla voit määrittää halutun määrän ilmavirtaa ja sen lähtöä kotoa. Esimerkiksi ota asuinrakennus, jonka huoneiden pinta-ala on esitetty taulukossa. Kattokorkeus on 3 m.

1. Asuintilojen tarvitsema ilman määrä määritetään. Keittiöä ja saniteettitiloja ei oteta huomioon. Näin ollen käy ilmi: (20 + 24 + 30 + 16 + 18) x3 = 324 kuutio. m / h
2. Laskee talon asukkaiden antaman ilman määrän. Yhdellä henkilöllä kuluu keskimäärin 30 cu. m / h Meidän tapauksessamme 5 perheenjäsentä. Tämän yhteydessä: 305 = 150 cu. m / h
3. Laskee kolmen huoneen hupun. Koska toisen pisteen tulos on pienempi, otamme ensimmäisen perusteena. Prosenttiosuus näyttää tältä: keittiö - 60, kylpyhuone - 25, wc - 15. Lopulliset tiedot esitetään taulukossa.

HUOM! Mökin kattilalaitoksen tuuletus lasketaan erikseen, koska se riippuu laitteen tyypistä ja ominaisuuksista. Asiantuntijat suosittelevat varmuusilmanvaihdon asentamista.

Vähän suunnittelusta

Ennen kuin peruselementit on asennettu, kaikki pienimmätkin yksityiskohdat on harkittava. Mökin ilmanvaihdon suunnittelu alkaa perusasioiden laatimisesta ja yleisen järjestelmän kehittämisestä. Myöhemmät luonnokset auttavat selventämään yksittäisten solmujen sijaintia sekä reittien reititystä.

Ilmavirtauslaite

Laadukkaan virtauksen liikkumisen varmistamiseksi ikkunoihin tai seiniin asennetaan erityisiä venttiilejä. Niiden avulla ilmamassat tulevat suoraan kadulta asumiseen. Lisäksi ne liikkuvat ilmanvaihtoristeiden kautta muihin huoneisiin.

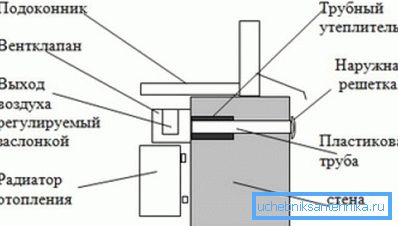

Venttiilin asennus

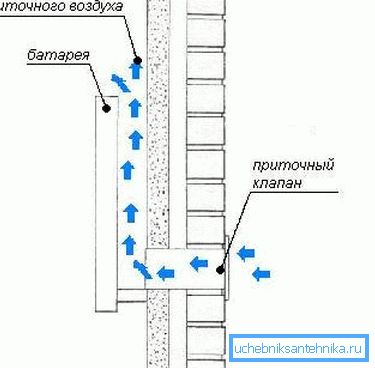

Seinä- ja ikkunan sisääntulotuotteita ei tarvitse liittää verkkoon. Asennuksen jälkeen ne eivät pääse melun ja eri epäpuhtauksien sisälle. Paremman lämmönsuojelun varmistamiseksi huoneessa on suositeltavaa asentaa elementti lämmityspatterin taakse, jotta tuleva ilma voi lämmetä.

Tuloventtiilin asennus on melko yksinkertaista, joten ne ovat melko realistisia suorittaa itsenäisesti. Aukko tehdään kotitalouksien rei'ityksen ja poran avulla. Kun laite on työnnetty sisätilaan, on tarpeen suorittaa eristystoimintoja.

Siirtoverkkojen asennus

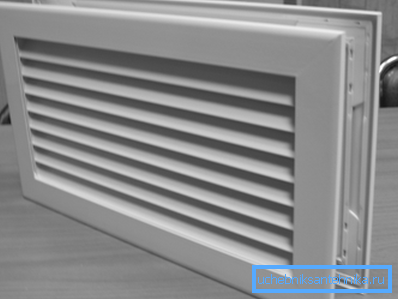

Jotta ilma pääsee kiertämään vapaasti huoneiden välillä, sivuseiniin asetetaan erityisiä verkkoja, joilla on hyvä äänieristys. Ne voidaan rakentaa oviin tai seiniin. Asenna ne alareunaan, niin voit saavuttaa hyvän ilmavirran.

Oven tai seinän kohdalla on leikattu aukko, joka vastaa hankitun hilan kokoa. Sen osat on sijoitettu suoraan valmistettuun aukkoon kummaltakin puolelta. Kiinnitys tapahtuu ruuvien avulla.

Huppujärjestelmän luominen

Luonnollinen ilmanvaihto on yksinkertaisin ratkaisu, mutta vaatii huolellista sääntöjen noudattamista, muuten järjestelmän toiminta on tehotonta. Mitä vähemmän virheitä tehdään asennuksen aikana, sitä paremmin rakenteen ilmaverkko toimii.

Yleisiä virheitä

• Ilmanvaihdon säleiköiden virheellinen sijoittaminen vähentää järjestelmän tehokkuutta merkittävästi.. Enintään 10 cm: n tulisi lähteä ulos katosta, jotta ilma ei pysähdy käytön aikana.

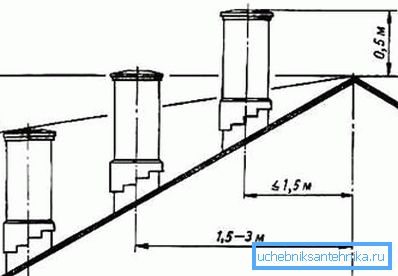

• Ilmanvaihtoputki asennetaan usein riittämättömään korkeuteen, jotta se toimii oikein.. Tässä tapauksessa paine-ero on pieni.
• Liian monta kiertymää ohituskanavassa johtaa pienempään työntövoimaan. Jos luodaan ilmanvaihtojärjestelmä luonnolliselle ilmakeskukselle, pakokaasuventtiili on tehtävä mahdollisimman suoraksi.

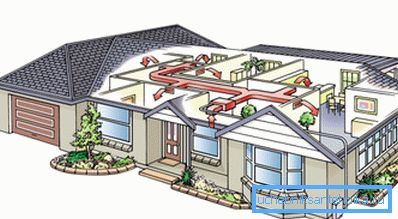

Putkilinjan sijoitus

Kun ilmanvaihto suoritetaan mökissä omin käsin aiemmin valmistellussa projektissa, niin elementit piilotetaan useimmiten erikoiskanaviin, jotka ovat ongelmallisia valmiissa rakenteessa. Tätä menetelmää pidetään kaikkein edullisimpana estetiikassa. Tarvittaessa putki voidaan kuitenkin pitää piilottamatta.

Kiinnityselementit

Järjestelmän komponentit voidaan kiinnittää eri tavoin. Lopullinen versio riippuu tuotteiden mitoista ja osan muodosta. Seuraavat ovat verkon fragmenttien kiinnitysmenetelmät.

Tietysti on olemassa muita asennustekniikoita, mutta ne ovat osoittautuneet parhaimmalta puolelta.

• Suorakulmaiset ja nelikulmaiset ilmakanavat asennetaan pääsääntöisesti poikittais- ja erikoisnastojen avulla, jotka rajoittavat liikettä. Niiden hinta on alhainen.

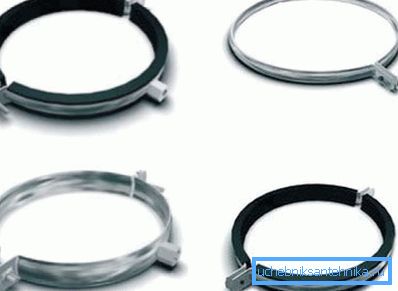

• Pyöreiden putkijohtojen kiinnitys tapahtuu usein nastojen ja kiinnikkeiden avulla. Ne yhdistetään pulttien kanssa. Tämä vaihtoehto on varsin luotettava, joten se on hyvin yleistä.
• Joskus kantapäät käytetään pareittain rei'itetyllä nauhalla, mutta tällä menetelmällä on monia negatiivisia pisteitä. Ensinnäkin on äänitehosteita. Toiseksi vuotojen riski kasvaa. Kolmanneksi muodostuu riittämätön jäykkyys.

Täydentää! Viimeisin näistä vaihtoehdoista on halpaa, joten sitä käytetään enemmän väliaikaisten kanavien kiinnittämiseen, joita ei ole tarkoitettu pitkäksi aikaa.

Lopuksi

Erityisesti yksittäisille kehittäjille esiteltiin koulutusohjeita, joiden avulla saat tietoa siitä, miten mökin luonnollinen ilmanvaihto voidaan järjestää. Tällainen järjestelmä voidaan luoda mahdollisimman vähäisin kustannuksin mahdollisimman lyhyessä ajassa, varsinkin jos rakennusalalla on ainakin vähän kokemusta. Lisäetuna on suositeltavaa käyttää videota tässä artikkelissa.
