Miten valita tuuletin asuinrakennuksen pakotetulle

Jotta voisitte omassa kodissasi varustaa pakotetun ilmanvaihdon järjestelmän pakkoilmakierron avulla, sinun on ensin valittava sopivin aksiaalinen, keskipakois- tai kanavapuhallin, joka on tämän järjestelmän tärkein toimintamekanismi, käyttäen kaikkia tarvittavia parametreja.

Laitetta valittaessa on otettava huomioon useita erilaisia ​​ulkoisia tekijöitä, kuten: tuuletetun asuintilan kokonaismäärä, ilmakanavan muoto, materiaali ja poikkipinta-ala, ilmakehän ilman vähimmäis- ja maksimilämpötila, ilmanvaihtojärjestelmän kokonaispituus sekä muut tärkeät indikaattoreita.

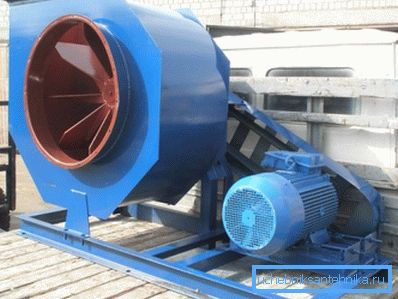

Tehokas keskipakotyyppinen ilmapuhallin.

Yleiskatsaus kotimaan faneille

Jotta lukija voisi valita itselleen sopivimman vaihtoehdon, tässä artikkelissa kuvataan erilaisia ​​tuulettimia, jotka on suunniteltu käytettäviksi kotitalouksien ilmanvaihtojärjestelmissä, sekä niiden tärkeimmät ominaisuudet ja lyhyt katsaus tietyn mallin tärkeimpiin etuihin ja haittoihin.

Samaan aikaan tätä tuotetta voidaan pitää täydellisenä ohjeena pakokaasu- tai puhallinpuhaltimen valitsemiseksi kodin ilmanvaihtojärjestelmässä, jossa on pakotettu ilmankierto.

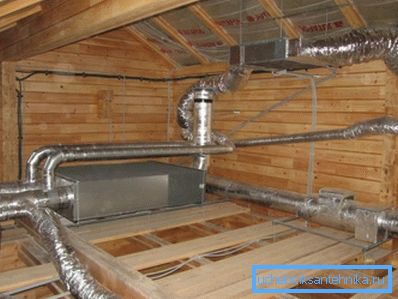

Nykyaikaisen asuinrakennuksen ilmanvaihtojärjestelmä.

Tarkoitus ja päätoiminnot

Kotitalouksien ilmanvaihtojärjestelmän, jossa on luonnollista ilmankiertoa, normaali toiminta tulee mahdolliseksi, koska ilmakehän paine laskee imuputken tuloaukon ja pakoputken ulostulon välillä.

Samanaikaisesti tällaisten järjestelmien normaalin toiminnan kannalta on täytettävä seuraavat ehdot samanaikaisesti:

  1. Tarvittavan eron aikaansaamiseksi ilmakehän paineessa ja sen vuoksi järjestelmän luonnollisessa työntövoimassa on välttämätöntä, että poistoaukko sijaitsee vähintään 4 metrin korkeudella yläpuolella suhteessa sisääntulon tasoon.
  2. Tarvittavan kapasiteetin varmistamiseksi alhaisella ilman nopeudella on käytettävä suuria poikkileikkaukseltaan ilmakanavia.
  3. Ilmanvaihtokanavien poikkileikkauksen muodon tulisi olla mahdollisimman lähellä kehää, ja niiden sisäpinnan tulisi olla tasainen ja sileä, jotta ei synny turbulenttia ilmavirran turbulenssia.

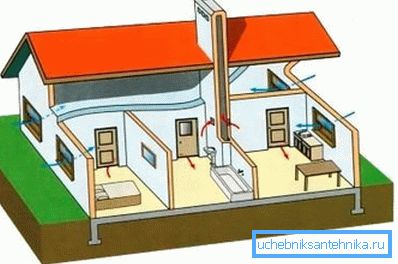

Asuinrakennuksen luonnollinen ilmanvaihto.

Kun tuuletin on mukana tuuletusjärjestelmän piirissä, edellä mainittujen ehtojen noudattaminen ei ole tarpeen seuraavista syistä:

  1. Poisto- ja pakokaasuputkien välinen ilmanpaine eroaa puhallinpyörän toiminnasta, joten korkeuserolla ei tässä tapauksessa ole oleellista merkitystä.
  2. Pakotetussa ilmanvaihtojärjestelmässä ilmavirran nopeus on huomattavasti suurempi, joten jopa pienten poikkileikkausten ilmakanavilla on suurempi läpäisykyky.
  3. Ruiskutus- tai poistopuhaltimet mahdollistavat suuremman painehäviön järjestelmässä kuin luonnollisen ilmanveton tapauksessa, joten sisäpintojen ja turbulenttien käänteiden vastus voidaan jättää huomiotta useimmissa tapauksissa.

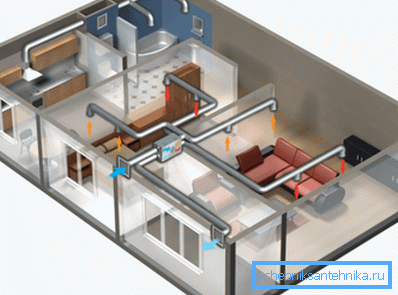

Kuvassa on asuinhuoneiston pakotetun ilmanvaihdon järjestelmä.

Kiinnitä huomiota! Suurin ilmanopeus luonnollisissa ilmanvaihtojärjestelmissä on 1 m / s, kun taas järjestelmissä, joissa on pakotettu ilma-injektio tai pumppaus ulos ilmasta, sen virtaus voi liikkua vähintään 3 m / s nopeudella.

Kotitalouksien tuulettimien lajikkeet

Lähes kaikki kotipuhaltimet käyttävät sähkömoottoria, mutta monet mallit eroavat moottorin tehosta, nopeudesta, suorituskyvystä, suurimmasta käyttöpaineesta, käytetyn juoksupyörän tyypistä, ilmavirran periaatteesta, koosta, painosta ja monista muista teknisistä parametreista.

Ilman syöttöperiaatteen ja käytetyn juoksupyörän tyypin perusteella kaikki olemassa olevat mallit voidaan jakaa useisiin tyyppeihin.

  1. Yksinkertaisin, mutta samalla yleisimpiä malleja, joita useimmiten käytetään arjessa, ovat aksiaaliset sähköpuhaltimet.

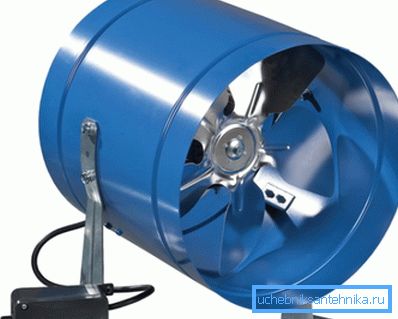

Laite, jossa on aksiaalinen ilmansyöttöjärjestelmä.
  1. Tuottavampia pidetään malleina, joissa on keskipakoilman ruiskutuspiiri, joka kykenee aikaansaamaan korkeamman paineen ja kehittää suuremman nopeuden ilmavirrasta.
  2. Eräs tällaisten mallien lajikkeista on järjestelmä, jossa on terästen halkaisija, mutta hankalasta muotoilusta johtuen sitä ei käytännössä käytetä arjessa.
  3. Kanavaputken asennukseen käytetään puhaltimia, jotka ovat kooltaan pieniä ja melko alhaisia.
Erilaisia ​​kanavapuhaltimia.

Aksiaalipuhaltimet

Aksiaalinen tai toisin sanoen aksiaalipuhallin sai tämän nimen, koska sen toiminnan aikana ilmavirran liike suuntautuu samalle akselille työpyörän tason kanssa.

Tätä järjestelmää käytetään laajasti kotitalouksien ilmanvaihtojärjestelmissä, koska sillä on seuraavat edut:

  1. Sähkömoottorit Tällaisilla laitteilla on pääsääntöisesti alhainen virrankulutus, joten ne ovat melko taloudellisia ja voivat toimia pitkään pysähtymättä.
  2. Aksiaaliset kotimaiset puhaltimet ei kykene kehittämään korkeaa painetta, mutta samalla niiden teho riittää muuttamaan koko huoneen ilman tilavuutta jatkuvasti. Tämä toimintatapa mahdollistaa yhtenäisen ilmanvaihdon koko käyttöiän ajan, ja samaan aikaan voit vapauttaa savua ja epämiellyttävää hajua sekä välttää luonnosten syntymisen.
  3. Aksiaalinen ruiskutuspiiri ilmassa on yksinkertainen muotoilu, joka on suora ilmakanava ja jossa on siipipyörä ja moottori, joten tällaisten laitteiden hinta on huomattavasti pienempi kuin muiden, monimutkaisempien mallien hinta.

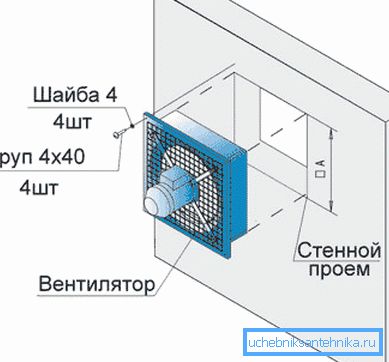

Suunnitelma aksiaalisen hupun asentamisesta seinäaukkoon.

Vihje! Toinen aksiaalipuhaltimien etu on alhaisin melutaso muiden vastaavien laitteiden joukossa, joten niitä käytetään useimmiten pakokaasuina keittiö-, kylpy-, kylpyhuone-, kylpyhuone- ja muiden kotitalouksien tuuletukseen.

Pakokaasu- ja painepuhaltimet keskipakoisella

Monimutkaisten ilmanvaihtokanavien ja erilaisia ​​apulaitteita käyttävien monimutkaisten ilmanvaihtojärjestelmien sekä suurten pää- ja poistoilmakanavien pituutta varten tarvitaan suuritehoisia teollisia puhaltimia, jotka pystyvät siirtämään suuren määrän ilmamassoja lyhyessä ajassa.

Useimmiten tällaisten ongelmien ratkaisemiseksi käytetään laitteita, joissa on keskipakojärjestelmä ilman siirtämiseksi, jonka toimintaperiaate on seuraava:

  1. Koneen työkappale on ruostumattomasta tai galvanoidusta teräksestä valmistettu ulkoinen metallikotelo, jonka sisäpuolelle on laakeroitu pyörivä rumpu.
  2. Rummun seinämät sisältävät suuren määrän säteittäisesti asennettuja teriä, jotka pyörimisen aikana kiertävät ilmavirtaa ja antavat siten pyörimisliikkeen.
  3. Pyörimisen seurauksena keskipakovoiman vaikutuksesta ilmahiukkaset heitetään pyörivän rummun keskeltä metallikotelon sisäpuolelle, minkä jälkeen ne puristetaan suljetussa tilassa purkausreitin ulostuloon.

Teollisia säteittäisiä puhaltimia ohjaavat pääsääntöisesti voimakkaat sähkömoottorit, jotka toimivat jatkuvassa tai syklisessä tilassa ja jotka aktivoidaan manuaalisesti tai kun automaattisen ilmastointijärjestelmän anturit käynnistyvät.

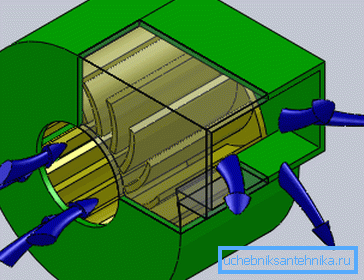

Keskipakopainelaitteen toiminnan periaate.

Kiinnitä huomiota! Keskipakopuhaltimet voivat toimia yhtä tehokkaasti sekä ilman syöttämiseen että ilman poistamiseen, joten liitäntätyypistä riippuen niitä voidaan käyttää sekä syöttö- että pakokaasujärjestelmissä.

Kanavapuhaltimet

Kanavalaitteet on tarkoitettu ensisijaisesti asennettavaksi ilmakanavan sisäpuolelle sekä päälinjan rikkoutumiseen, joka syöttää tai ilmaa ilmaa itsenäisenä tai apujärjestelmänä syöttö- ja poistoilmanvaihdossa.

Kanavapuhaltimien tärkeimmät tunnusmerkit ovat seuraavat suorituskykyominaisuudet:

  1. Useimmiten ne valmistetaan aksiaalisuunnitelman mukaisesti, joten ne erottuvat pienikokoisilla ja matalilla melutasoilla.
  2. Tällaiset laitteet voidaan helposti asentaa käsin sekä suunniteltuihin että olemassa oleviin kotitalouksien ilmanvaihtojärjestelmiin.
  3. Tällä hetkellä on olemassa laaja valikoima erilaisia ​​malleja, jotka vaihtelevat koon, muodon, suorituskyvyn ja muiden teknisten parametrien mukaan, joten oikean laitteen valitseminen ei ole vaikeaa.

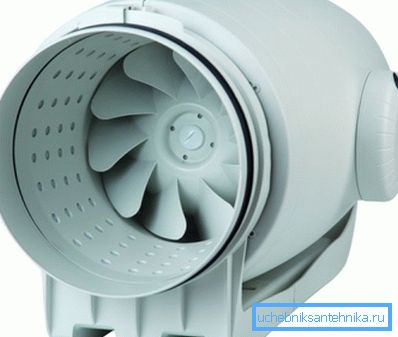

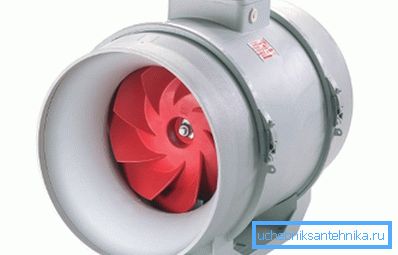

Keskipakotyyppinen kanavapuristin, jolla on alentunut melutaso.

Vihje! Myös sisätiloissa asennetuissa laitteissa on suositeltavaa käyttää muovista, ruostumattomasta teräksestä tai muista korroosionkestävistä materiaaleista valmistettuja laitteita, koska vesihöyry on aina ilmakehän ilmassa, ja ilmanvaihto- ja ilmastointijärjestelmillä on lisääntynyt taipumus kondensoitua.

Multizone-laitteet

Keskitetyssä savunpoistojärjestelmässä sekä yksityisen asuinrakennuksen ilmanvaihto- ja ilmastointilaitteissa on kätevää käyttää monivyöhykettä, joka on tekninen huone, esimerkiksi kellariin tai ullakolle asennettu korkean suorituskyvyn keskipakopuhallin.

Sen pääominaisuus on, että sen kotelossa on useita liitoslaippoja pakokaasu- tai poistoilmakanavien liittämiseksi, joista kukin voi itsenäisesti palvella erilaisia ​​asuin- tai kodinhoitohuoneita.

Täten yksi laite voi varmistaa koko kerrostalon syöttö- ja poistoilmanvaihtojärjestelmän toiminnan.

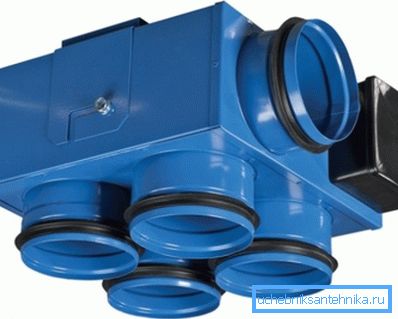

Monivyöhykepuhaltimen sisään- ja ulostulosuuttimet.

Vinkkejä ja temppuja

Jotta kotipuhaltimen oikea valinta olisi tarkoituksensa ja erityisten tehtäviensä toteuttamisen kannalta, on noudatettava seuraavia sääntöjä:

  1. Kylpyhuoneiden ja saniteettitilojen tehokkaaseen ilmanvaihtoon on valittava aksiaalinen laite, jonka nimelliskapasiteetti on vähintään 30 m³ / h.
  2. Asennettaessa huoneisiin, joissa on suuri kosteus, kuten suihkussa tai kylpyammeessa, on varmistettava, että suojaustaso ei ollut alhaisempi kuin IP.

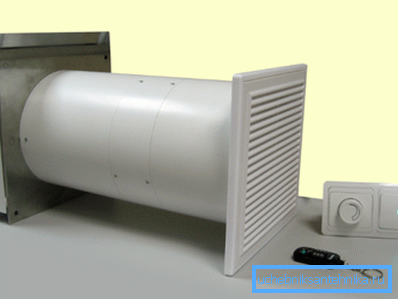

Kompakti kotitalouksien ilmanvaihtolaite, jossa on kauko-ohjain.
  1. Keittiöhupun optimaalinen suorituskyky on helppo määrittää kertomalla sen kokonaistilavuus 10: llä. Esimerkiksi 4 x 3 m: n keittiökoko, jonka katon korkeus on 2,8 m, on 33,6 m?, Pakopuhaltimen suorituskyvyn on oltava vähintään 330 m ? / tunti
  2. Asuintilojen pakokaasukapasiteetti määräytyy samanlaisella järjestelmällä, mutta tässä tapauksessa huoneen kokonaismäärää ei saa kertoa 10: llä, vaan 3: lla.
  3. Lämmitä tarvittaessa huone nopeasti, voit käyttää talon sähköpuhaltimia, joissa ilmapuhaltimen juoksupyörän eteen on asennettu sähköinen lämmityselementti.

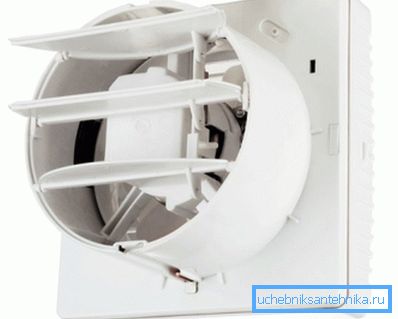

Avattu luukun takaiskuventtiili.

Vihje! Jäähdytetyn ympäröivän ilman ei-toivotun sisääntulon estämiseksi kadulta huoneeseen on asennettava kaikki kotitalouksien tuulettimet.

johtopäätös

Kun olet lukenut tämän artikkelin, voimme päätellä, että paras vaihtoehto keittiölle, kylpyhuoneelle ja wc: lle sekä asunnon tai pienen yksityisen talon asuinrakennuksille on perinteinen aksiaalipuhallin, joka asennetaan ikkunan aukkoihin tai yhteisen pystysuoran nousuputken ilmanvaihtoverkoon.

Voit saada visuaalisen käsityksen siitä, miten se tehdään itse, voit katsella videota tässä artikkelissa tai lukea samanlaisia ​​materiaaleja verkkosivuiltamme.
