Miten tehdä tuuletuksesta talossa - tärkeitä kohtia

Hyvin tuuletettu huone on avain terveelliseen mikroklubiin missä tahansa kodissa. Nykyaikaisen muovin ikkunoiden ja päällystysovien lisääntyneen ilmatiivisyyden taustalla ei ole mitään tekemistä normaalin ilmanvaihdon varmistamiseksi, paitsi tehdä omakotitalossa ilmanvaihto, ja tehdä se on täysin mahdollista omin käsin.

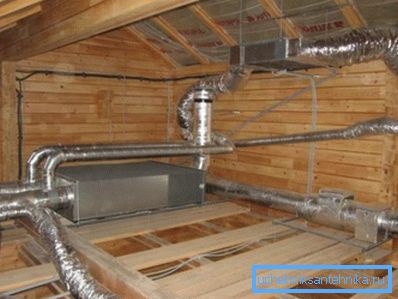

Kuva ullakon tuuletusjärjestelmästä.

Kysymys siitä, kuinka taloa kunnolla tuuletetaan, monilla ihmisillä vaivaa, koska jos et huolehdi tästä ajoissa, niin mukava elämä tällaisessa huoneessa on vaikeaa, lievästi sanottuna. Hapen puutteen vuoksi henkilö herää päänsärkyyn.

Muotit ja hajut asettuvat kylpyhuoneisiin. No, jos päätät kokata jotain, koko talo tuntee nämä aromit.

Ilmankiertojärjestelmien lajikkeet

On olemassa useita vaihtoehtoja yksityisen talon kunnolliseen tuuletukseen, ja se olisi valittava tässä erikseen. Pääsääntönä on, että mitä suurempi on sen rakenteiden ja ihmisten määrä, sitä tehokkaampi järjestelmä olisi asennettava.

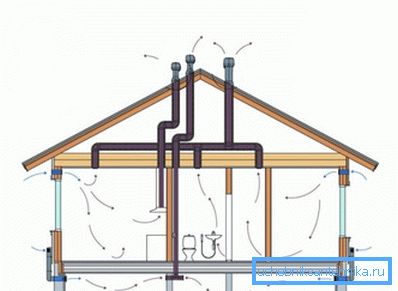

Moninapainen järjestelmä.

Luonnollinen ilmanvaihto

Tätä järjestelmää voidaan kutsua turvallisimmin yleisimmäksi, sillä se ei vaadi suuria pääomasijoituksia, tässä tärkeintä on kanavien oikea sijoittaminen poistoilmaan ja luonnollisen virtauksen varmistaminen ikkunoista, ovista tai erityisesti varustettujen venttiilien järjestelmästä.

Kaavio ulostuloputkesta seinässä.

Jopa 20–30 vuotta sitten lähes kaikki viisi ja yhdeksän kerroksinen talo oli varustettu luonnollisella tuuletuksella. Se toimi täydellisesti, koska puukehykset eivät voineet ylpeillä sen tiiviydestä, asunnot suunnittelivat pätevät insinöörit, ja luonnollinen ilmanvaihto täytti täysin tarpeet.

Tällaisten rakenteiden asentaminen on pääsääntöisesti perusteltua vain viiden kerroksisen rakennuksen lisäksi myös yksikerroksisille tai kaksikerroksisille taloille, joissa on pieniä ja keskisuuria neliöitä, joissa asuu jopa 5 henkilöä. Monimutkaisten, säädettävien automaattisten järjestelmien hinta on varsin vakava, mutta se ei ole asia. Pakotettu ilmanvaihto, varsinkin jos se on kohtuutonta käyttää, saattaa jopa vahingoittaa sitä.

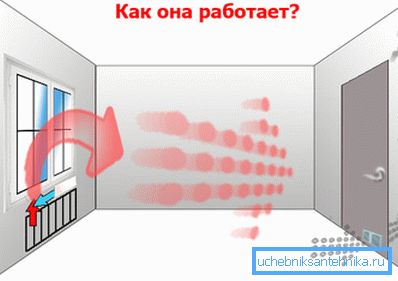

Luonnollinen virtaus.

Luonnonilmanvaihdon määrä on keskimäärin 1 m / H, pienessä perheessä, joka asuu 4 - 5 huoneen talossa, tämä riittää. Keinotekoinen nykyaikainen järjestelmä aiheuttaa paitsi vakavia hankinta- ja asennuskustannuksia myös ylimääräisiä energiakustannuksia. Lisäksi, jos se on väärin käytetty, se voi talvella nopeasti tyhjentää talon.

Pakojärjestelmä

Pakokaasujärjestelmän yksinkertainen rakenne on lähinnä kysymykseen siitä, miten tehdä eniten tuuletusta omakotitalossa. Sen ytimessä tämä on hieman parantunut versio luonnollisesta ilmankierrosta. Aluksi huput ovat kahdenlaisia, paikallisia ja maailmanlaajuisia.

Paikallisen suunnittelun merkittävin edustaja on keittiön liesituuletin tai wc: n pakoputken tuuletin. Tämä muotoilu sisältää jo sähkölaitteiden asennuksen pakotetun ilmanpoistoon. Tällaisten yksiköiden teho voi vaihdella huoneen tilavuuden mukaan.

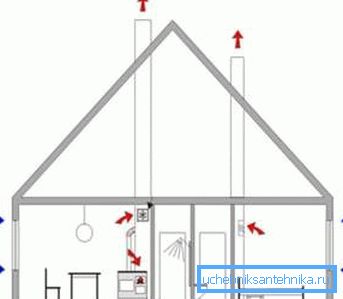

Huppu kahden kaivoksen läpi.

Äärimmäisen pakokaasuja käyttävät globaalit yksityisrakentamisen järjestelmät harvoin. Niiden järjestely sisältää riittävän tehokkaan pakopuhaltimen asentamisen järjestelmän keskiakseliin. Kun virta kytketään päälle, ilma otetaan samanaikaisesti kaikista pisteistä, tämä lähestymistapa ei aina ole kätevä.

Ulostuloputki kattoon.

Imujärjestelmä

Kuten nimestä käy ilmi, tämä järjestelmä tarjoaa vakaan pakotetun raitisilman sisääntulon kadulta. Puhuttaessa siitä, miten omakotitalossa tai asunnossa tehdään ilmanvaihto, on huomattava, että yksinkertaisin ja yleisin tapa on asentaa ilmastointilaite sisääntulokanavalla. Analogisesti keittiön hupun kanssa tämä on paikallinen raitisilmanottojärjestelmä.

Suuri talot, erityisesti kylmänä, tarvitsevat erillistä rakennetta. Suurin osa näistä yksiköistä sisältää integroidun lämmitysjärjestelmän ja suodatusyksikön. Suodattimet voivat olla erilaisia, alkaen alkeellisista hyttysverkoista ja päättyvät tehokkaisiin puhdistusjärjestelmiin.

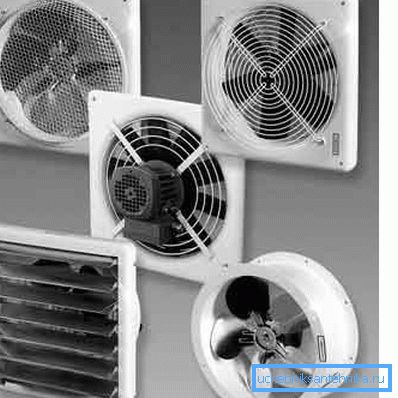

Sisäänrakennetut puhaltimet.

Ilman lämmitystä voidaan suorittaa sähkölämmityselementtien tai vesilämmittimien avulla. Veden lämmityksen asennus on paljon kalliimpaa, mutta tällaiset järjestelmät eivät kuivaa ilmaa, mikä on hyvin tärkeää asuintilojen kannalta.

Integroitu järjestelmä

Nykyaikaiset integroidut ilmanvaihtojärjestelmät ovat varsin monimutkaisia, kalliita yksiköitä, eikä käsien asennuksen osalta mitään ohjeita auta sinua ilman tiettyjä, erittäin erikoistuneita tietoja ja taitoja.

Tällaisissa koneissa on tuloilmajärjestelmä ja pakokaasu. Lisäksi erilliseen lämmitykseen tai jäähdytykseen voidaan asentaa eri kokoonpanoja, ja lisäyksiköiden asentaminen, jotka kosteuttavat ja suodattavat ilmaa, ovat sallittuja.

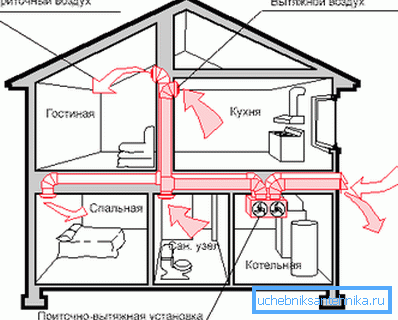

Vaihtoehto integroitu järjestelmä.

Käytännössä kaikki monimutkaisen toiminnan yksiköt on varustettu rekuperaattorilla. Sitä voidaan tietyssä määrin kutsua järjestelmän sydämeksi. Nykyaikaiset, parannetut lämmönvaihtimallit mahdollistavat jopa 80% sähkön säästämisen talvella ilmanvaihdosta tulevan kylmän ilman lämmittämiseen ja kostuttamiseen.

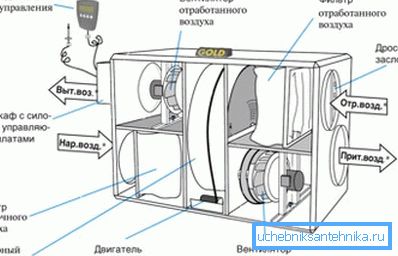

Vaihtoehtoinen lämmönvaihdin.

Rekuperaattoriyksikkö on melko hankala ja on yleensä asennettu erilliseen kodinhoitohuoneeseen. Hänen työnsä ydin on se, että tietyssä kulmassa ja tietyssä purkautumisnopeudessa kammion sisällä on kaksi virtaa, lämmin ilma pakokaasusta ja kylmä virtauksesta.

Tämän seurauksena uusi tulo lämmitetään ja kostutetaan pakokaasusta. Lisälämmitys tarjotaan, mutta sen osallistuminen on vähäistä, koska saavutetaan merkittäviä säästöjä.

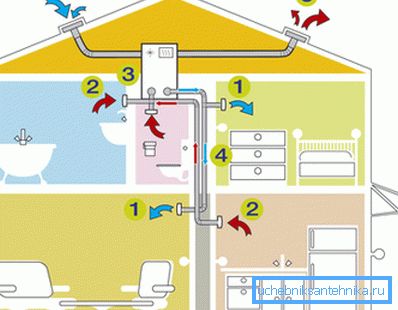

Tulon ja tulostuksen erottaminen.

Mitä etsiä asennuksen aikana

Kysymys siitä, miten yksityinen talo ilmanvaihto vaatii, edellyttää integroitua lähestymistapaa. Riippuen siitä, mikä muotoilu on edullinen, sinun täytyy valita, mitä tehdä omakotitalossa ilmanvaihtoa.

Mitä yksiköitä ja mitä osaa ilmakanavista on optimaalinen, ja on tarpeen tehdä tarkkoja laskelmia. Mutta ensin puhutaan vaatimuksista.

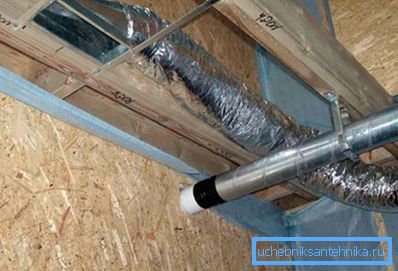

Aaltoputket.

Järjestelmävaatimukset

  1. Yksiköiden ja ilmakanavien kokonaisuus ei saa jäähdyttää tilaa talvikaudella. On toivottavaa saada aikaan ilmavirtaus miellyttävässä lämpötilassa.
  2. Rakennuksen tyypistä riippumatta ilmanvaihto huoneessa olisi suoritettava jatkuvasti. Se voi olla enemmän tai vähemmän voimakas, mutta varmasti pysyvä, ilman pysähdystä.
  3. Kaikki yksityisen talon huoneet on tuuletettava. Tämä ei koske ainoastaan ​​olohuoneita, vaan myös kellaria, varastotiloja tai kattilahuoneita.
  4. Kanavien sijainti on suunniteltava siten, ettei luonnoksia esiinny.
  5. Samankaltainen laki on sekä luonnollisille että pakotetuille ilmanvaihtojärjestelmille, ja siinä sanotaan, että raitista ilmaa tulisi liikkua olohuoneista, makuuhuoneista, olohuoneista, lasten huoneista niin sanottuihin suosituimpiin tiloihin. Niinpä keittiön ja wc: n tuoksut eivät hajoa talon ympärille.

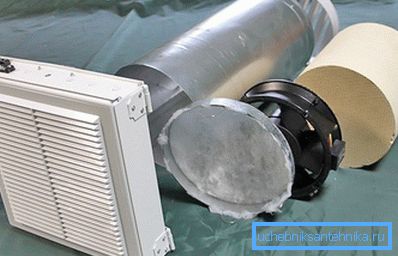

Syöttöventtiili seinään.

Tee laskelmat

Kaikki laskelmat perustuvat sääntelyasiakirjoihin ja ilmanvaihto tässä ei ole poikkeus. Koska olemme kiinnostuneita vain yksityisestä rakentamisesta, emme menneet syvälle luonnonvaroihin ja keränneet sinulle likimääräisen valikoiman tietoja, jotka kuvaavat huonetilojen vaihtoa.

Huoneen tarkoitus Ilmamäärä Matkan suunta
makuuhuonetta 20 m? / H 1 hengelle virtaus
Olohuoneet 40 m? / H 1 henkilölle virtaus
keittiö 60 m / H Pakoputki
Kylpyhuoneissa 25 m / H Pakoputki

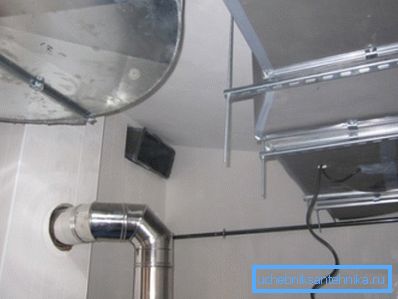

Metallilaatikot.

Tämä taulukko perustuu edellä mainittuun sääntöön, jossa sanotaan, että ilman täytyy mennä olohuoneesta keittiön ja kylpyhuoneen suuntaan. Tämä tarkoittaa, että sisätilan ei pitäisi sulkea tiiviisti.

Ovet voidaan varustaa erikoisikkunoilla ja peittää ne koristeilla. Mutta useimmiten jätettiin aukko oven ja 20 mm: n lattian koon välillä, mikä antaa liikkeelle.

Tärkeää: ilmakanavat voivat olla pyöreitä neliön tai suorakulmaisia ​​suhteessa 1: 3, mutta itse konfiguraatio ei ole tässä tärkeä, tärkeintä on laskea ilmakanavan poikkileikkaus oikein.

Putken poikkileikkauksen laskeminen omin käsin auttaa sinua olemaan monimutkainen kaava, tämä laskelma voidaan tehdä millä tahansa keskiasteen koulutuksella:

S = L / 3600 / v.

missä:

  • S - on vaadittu poikkileikkauspinta-ala ja mitataan m?.
  • L - luonnehtii ilmavaihtomäärän m? / H.
  • V - tavallisena virtausnopeudella ja 3600 sekuntia 1 tunnissa.
Hohtokanavien valinta.

Liikkumisnopeus näkyy tässä sattumalta. Loppujen lopuksi luonnollinen kierto on enintään 1 m / s. Pakkokierron nopeus on noin 2 - 3 m / s.

Vinkki: pakotettu kierto voidaan tehdä suuremmalla nopeudella, mutta tätä ei suositella, koska tässä tapauksessa on erittäin todennäköistä, että käytön aikana esiintyy ulkopuolista melua.

Luonnollisen ilmanvaihdon järjestäminen

Tämäntyyppinen ilmanvaihto on perus. Riippumatta siitä, onko pakotetun ilmanvaihdon asennus suunnitteilla vai ei, sen pitäisi olla joka tapauksessa.

Itse asiassa, kun virtalähde on pois päältä, liikenteen virtaus voi hidastua, mutta sen ei pitäisi pysähtyä.

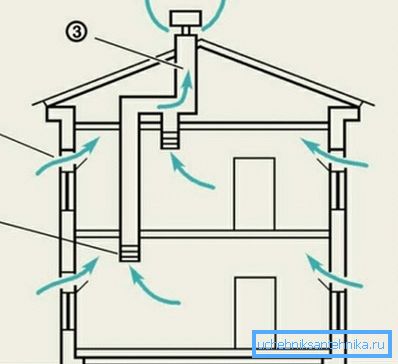

Kahden kerroksen luonnollinen ilmanvaihto.
  • Sen pitäisi alkaa pakokaasukanavien asennuksesta, poistoilma poistetaan niiden kautta. Näiden rakenteiden sopivin paikka on rakennuksen kantava seinä. Useimmissa tapauksissa se tapahtuu talon keskiosassa ja rajoittaa lähes kaikkia huoneita. Huomaa, että tämän perusrakenteen paksuuden tulee olla vähintään 400 mm.
  • Keskimääräisen kaksikerroksisen talon, joka on suurin osa, keskiakseli on valmistettu vähintään 130 x 130 mm: n osasta. Jos talo on pitkänomainen, on järkevää tehdä useita pakokaasukanavia liitosten aiheuttamien tappioiden vähentämiseksi ja järjestelmän tehokkuuden parantamiseksi.
  • Akselin ja taivutusten sisäänkäynnit asennetaan huoneen katon alle, koska siellä kerätään lämpimää poistoilmaa.. Kaikki välikanavat yhdistetään keskiakseliin. Kätevin tapa on tehdä nämä ulostulot muovista viemäriputkesta, jonka poikkileikkaus on 100-120 mm, ja tarvittaessa se on helpompi puhdistaa.

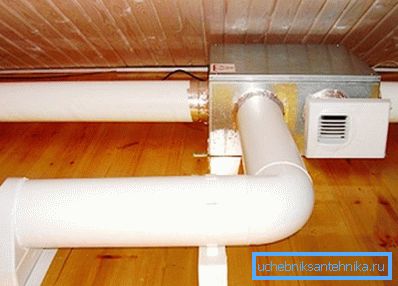

Liitäntäjohdot.

Tärkeää: keskikanavaa kohti liikkuvat välikanavat eivät saa sijaita vaakasuorassa, sitä suurempi on kulma, sitä pienempi menetys käytön aikana.

  • Kaikki pakoputket, sekä keski- että keskimmäiset, kulkevat lämmittämättömän ullakko- tai kattoputken läpi on eristettävä.. Jos rakenne on valmistettu tiilestä, keskiakselin seinien paksuuden on oltava vähintään 2 tiiliä.
  • Asbotsementny- tai muoviputket lämmitetään mineraalivillalla. Myös erikoiseristetty kaksoiskerrosputki savupiippuja varten toimi hyvin. Lämpeneminen on välttämätöntä, jotta kylmä ilma ei pääse huoneeseen, eikä paluuvoiman vaikutusta ollut.

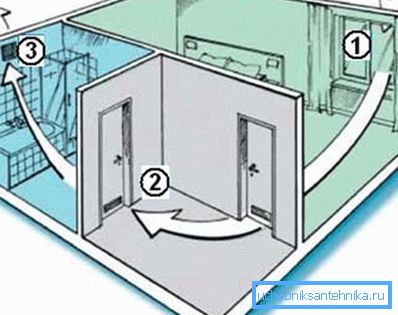

Kiertovirta talossa.

Tärkeää: ilmanvaihtoputki tulee näyttää puoli metriä korkeammalla rakennuksen harjanteen suhteen, muuten tuulisessa säässä työntövoima laskee turbulenttien virtausten tai käänteisen työntövoiman vuoksi.

  • Helpoin tapa varmistaa ikkunan avaaminen. Mutta luonnoksen välttämiseksi jotkut omistajat menevät radikaalimmin, ne kiinnittävät erityisen venttiilin venttiilillä seinään. Useimmiten se asennetaan ikkunan lähelle tai suoraan jäähdyttimen taakse, joten kylmä ilma lämmitetään välittömästi jäähdyttimestä.
Tuuleta ikkunakehyksessä.

Tämän artikkelin video näyttää talon tuuletuksen hienoudet.

johtopäätös

Ilmanvaihto on yksi tärkeimmistä elämän perusjärjestelmistä. Ja vaikka yksinkertaisimman rakenteen kokoaminen omilla käsillään on melko helposti saatavilla, se on otettava vakavasti, koska se voi olla vaikeaa tehdä uudelleen.

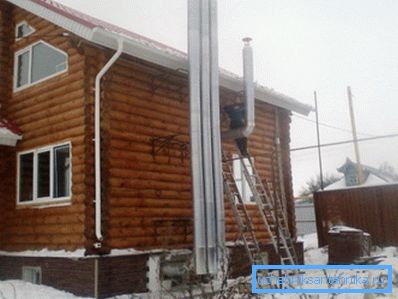

Tuuletuslähtöjä yksityisessä talossa.
