Miksi pakollinen ilmanvaihto: laitteen periaate

Ei voida sanoa, että useimmissa tapauksissa, mutta kuitenkin usein pakotettu ilmanvaihto yksityisessä talossa tai asunnossa on äärimmäinen välttämättömyys, joka syntyy tietyissä olosuhteissa. Hyvin usein (lähes aina) tällainen tarve syntyy, kun luonnollinen ilmanvaihto on riittämätön tai sen puuttuessa (lukuun ottamatta ikkunoita ja tuuletusaukkoja).

Selvitetään, mitä se on ja miten järjestelmä asennetaan, ja tässä artikkelissa oleva video auttaa meitä.

Huppujen laite ja asennus

Putket ja kanavat

Huom. Pakotettu ilmanvaihto on pakojärjestelmä, joka pystyy imemään ilmaa huoneesta ja kuljettamaan sen ulkona. Tapauksissa, joissa suoritetaan ilmanpuhdistus, sillä ei ole mitään tekemistä hupun kanssa.

On erittäin kätevää käyttää metallista aaltoputkea yksityisen talon tai asunnon pakottavaan ilmanvaihtoon. Se voidaan aina kääntää mihin tahansa suuntaan ja aaltopinnan ansiosta se voidaan tehdä suuremmaksi tai pienemmäksi.

Mutta tällaisia ​​rakennusmateriaaleja ei käytetä kanavina - niitä käytetään silmälasien valmistukseen, esimerkiksi aaltopahvissa voi liittää pakoputken tämän kanavan ikkunaan seinään tai harvoin kattoon. Kotitalouskäyttöön käytettävän putken halkaisija on pääsääntöisesti 100 mm.

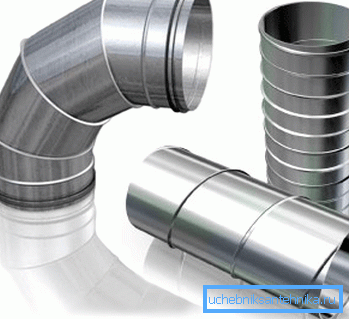

Mutta ei ole tarpeellista käyttää aallotettuja putkia nivelinä - lyhyet putkimaiset ilmakanavat, jotka on valmistettu metallista, ovat tähän sopivia, toisin sanoen tällainen siirtyminen on koottu suorista ja kulmista. Ja tätä materiaalia ei enää käytetä kanavina, vaan ne kulkevat poistopuhaltimen ja tuuletusikkunan välisen alueen läpi.

Jos projektissa on monikerroksisissa rakennuksissa pakokaasukanavat, jotka sijaitsevat seinissä ja ullakolla, yksityisellä sektorilla koko järjestelmä on asennettava tyhjästä. Eli pelkästään huput, vaan myös viestikanavat.

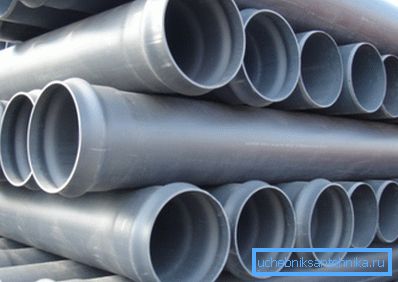

Mitään ohjeita tästä asiasta ei viittaa mihinkään, joten sinun pitäisi luottaa siihen käytäntöön, joka viittaa siihen, että 100 mm: n polyvinyylikloridista valmistettu viemäriputki sopii parhaiten kanaville. Lisäksi metallien ja PVC: n yhdistäminen on erittäin helppoa, kun käytetään putkien, kumien ja silikonien muovia.

fanit

Huom. Kaikki puhaltimet voidaan jakaa juoksupyörän kiinnitystyypin mukaan tarkemmin sen ilman pumppausmenetelmän mukaan. Joten tällaiset yksiköt voivat olla kanava, säteittäinen (spiraali) ja aksiaalinen. Elinolosuhteissa yleisimmin käytetyt aksiaaliset laitteet.

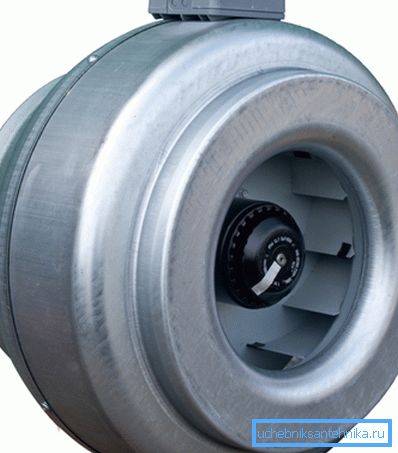

Kanava-VENT-tyyppiset pakokaasumoottorit kykenevät toimimaan niiltä lähtevässä lämpötilassa -30 ° C: sta +50 ° C: een - tämä on mahdollinen lämpötilaero kadun ja huoneen välillä. Mutta tällaiset yksiköt on suunniteltu yksinomaan pölyyn ja sitten, jos sen pitoisuus ei ylitä 0,1 g / m³.

Jos huoneessa oleva ilma on saastunut kuitu-, tahmea- tai räjähtävillä aineilla, ei Channel-VENT: n käyttöä suositella, koska tällaiset aineet voivat vahingoittaa moottoria.

Parametritaulukko Vesa Channel-VENT

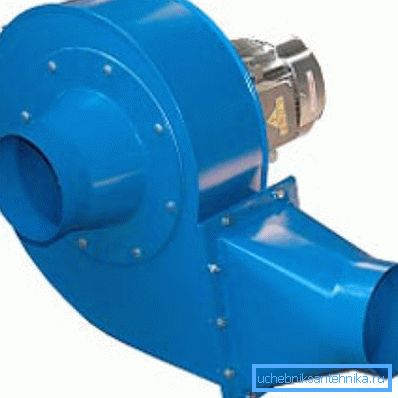

TROMMELBERG MSF-2: ta voidaan käyttää pakokaasujen poistamiseen, koska MSF-sarja on suunniteltu erityisesti huoneisiin, joissa voidaan käyttää diesel- ja kaasuttimen generaattoreita, autoja ja hitsausta.

Yllä olevassa kuvassa esitetyn mallin teho on 1,5 kW, kapasiteetti 2550 m³/ tunti ja nykyinen kulutus 4,1A. Kolmivaihemoottorin juoksupyörä pyörii nopeudella 2800 rpm, sisääntulossa suuttimen poikkileikkaus on 145 145 mm, kokonaismitat 540x560x755 mm melutaso 75 dB.

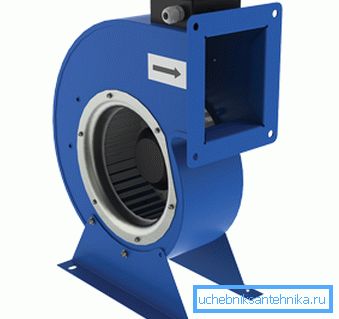

VENT-tyyppiset kierteet (radiaaliset) tuulettimet VTsU toimivat ilmanvaihtoon toiseen tarkoitukseen tarkoitetussa huoneessa - useimmiten nämä ovat tuotantolaitoksia ja -laitteita (väärennettyjä takoja, uuneja) ja julkisia rakennuksia.

Tämäntyyppiset yksiköt voidaan asentaa sekä sisällä että ulkona (kotelo on valmistettu polymeroidusta teräksestä). Mekanismin käyttöönottoon käytetään kaksinapaisia ​​ja nelipylväisiä yksivaiheisia moottoreita, joissa on ulkoinen roottori (ulkoinen roottori on valmistettu galvanoidusta teräksestä).

Tämä malli AXCBF-18 on erittäin tehokas muotoilu kuumalle ilmanpoistolle, jonka kapasiteetti on jopa 20 275 m³/ tunti, voi olla sekä yksivaiheinen että kolmivaiheinen sähkömoottori. Tällaista kapasiteettia tarvitaan pääasiassa tuotantolaitoksissa ja julkisissa rakennuksissa. Asuntojen ja yksityisen sektorin arjessa AXCBF-18: ta ei käytetä.

Poistotyyppisiä aksiaalipuhaltimia SISTEMAIR käytetään kotitalouskäyttöön, kuten wc: hen, kylpyhuoneisiin, varastoihin ja muihin ulkorakennuksiin sekä pieniin julkisiin tiloihin, kuten pieniin kokoustiloihin, toimistoihin, luokkahuoneisiin ja vastaaviin.

SISTEMAIR-suorituskyky on 231m³/ tunti ja jos otamme huomioon, että sen hinta on riittävän demokraattinen, tällainen yksikkö voi varaa jokaiselle vuokralaiselle tai vuokranantajalle.

Huom. Ilman vaihtaminen huoneessa on tarpeen pakokaasu- ja imujärjestelmänä. Toisin sanoen terien sisältämien ilmamoottorien tyhjiö ei aiheuta normaalin ilman virtauksen varmistamiseksi tarvetta sen sisäänvirtaukseen.

Muokkauksen vivahteet

• Kylpyhuoneen ja wc: n huppujen aksiaalipuhaltimet tehdään yläpuolella, toisin sanoen itse moottori piiloutuu tuuletusluukussa, ja grilli lepää sen kehää pitkin tasossa, joka estää aukon.
• Kiinnitys voidaan tehdä joko ruuvien avulla (sitten säleikössä on kiinnitysreiät) tai laajenevan jousen (barb) avulla.. Mutta toisen asennustavan avulla työpinnan ja muoviverkon välillä on parasta pumpata silikonitiiviste, jotta se sopii hyvin.
• Älä unohda, että ilmanvaihtokanavat ovat aina eri hyönteisten ja tuholaisten kulkureittejä.. Siksi hupun löysä etuosa voi olla niiden portti mahdollisten aukkojen vuoksi.
• Kun asennat, sinun tulee myös olla varovainen, ettet vahingossa vahingoita tai taivuta hyttysverkkoa, jonka säleikkö on toimitettava sisältä..


• Keittiöhuppu asennetaan hieman eri tavalla, koska laite itse tuulettimen kanssa on asennettu liesi yläpuolelle, mutta aaltoputki tai ilmakanava yhdistää sen ilmanvaihtokanavaan.
• Laitteen kotelossa on putki putken kiinnittämiseksi, mutta kattoon tai seinään, jotta se voidaan asentaa ilmanvaihtokanavaan, sinun on asennettava sovitin, joka on laipoitettu tasoon, ja putki kääntyy sisäpuolelle.
• Joissakin keittiön saranoiduissa kuulokkeissa on erityinen kaappi, jossa voit piilottaa kotelon savupiipun kanssa., jättäen vain alemman vaakatason auki ilmanottoa varten.

johtopäätös

Joten pakotettu ilmanvaihto asunnossa tai yksityisessä talossa tapahtuu yleensä eri tehon aksiaalipuhaltimella. Kylpyhuoneessa ja wc: ssä se liitetään usein valaistuksen kanssa, eli kun kytkin on kytketty päälle, virtapiiri sulkee samanaikaisesti valaistuksen ja tuulettimen.
