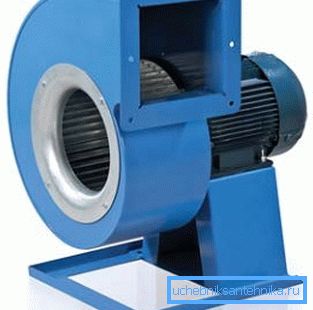

Mikä on tuulilintu: laitteen ominaisuudet

Ns. Tuuletusta varten tarkoitettu etana ei voi aina merkitä samanlaista pakottavaa ilmanvaihtolaitetta - tärkeimmät yhteiset piirteet ovat yksikön muoto, mutta ei ilmavirran toimintaperiaate ja suunta.

Tämän tyyppiset ruiskutuslaitteet voivat:

• erilaiset terien periaatteella;
• ja se voi myös olla virtaus- tai pakokaasutyyppiä, eli ohjaa virtausta vastakkaiseen suuntaan.

Niitä käytetään yleensä suurikokoisissa kiinteän polttoaineen kattiloissa, tuotantolaitoksissa ja julkisissa rakennuksissa, mutta kaikki tämä alla ja lisäksi tässä artikkelissa oleva video.

Mekaaninen ilmanvaihto

Huom. Injektointi- / imuyksiköt, joissa on sähkömoottori, jota kutsutaan lohkoiksi, eivät sovellu mihinkään ilmanvaihtoon, koska ne voivat ohjata ilmavirtaa vain yhteen suuntaan.

Ilmanvaihdon tyypit

• Kuten ylemmästä kuvasta näet, sana ilmanvaihto voi merkitä täysin erilaisia ​​tapoja ilmankiertoa ja et ehkä ole edes kuullut joistakin niistä, mutta käsittelemme lyhyesti vain kaikkein perustavimpia.
• Ensinnäkin on olemassa hyvin tunnettu pakokaasumenetelmä, kun lämmin tai saastunut ilma poistetaan huoneesta.
• Toiseksi on tarjonnan vaihtoehto ja useimmiten se on tuoreen ja viileän ilman lisääminen.
• Kolmanneksi se on yhdistelmä, eli pakotettu ilma ja pakokaasuvaihtoehto.
• Edellä mainitut järjestelmät voivat toimia luonnollisella tavalla, mutta ne voivat toimia myös voimakkaasti, käyttämällä aksiaalisia (aksiaalisia), säteittäisiä (keskipakois-), diametraalisia (tangentiaalisia) ja diagonaalisia puhaltimia. Lisäksi pakokaasu- ja ilmavirtaus voidaan suorittaa joko yleisesti tai paikallisesti. Toisin sanoen kanava syötetään tiettyyn kohteeseen ja suorittaa puhallus- tai pakokaasutoiminnon.

esimerkkejä

Huom. Seuraavassa tarkastellaan useita erilaisia ​​etanat, joita käytetään pääasiassa ilmanvaihtotyypeissä.

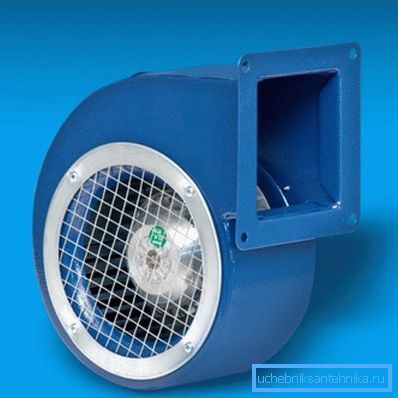

BDRS 120-60 (Turkki) on radiaalinen pakoputki, jonka paino on 2,1 kg, taajuus 2325 rpm, jännite 220 / 230V / 50Hz ja suurin tehonkulutus 90 W. Samalla BDRS 120-60 pystyy pumppaamaan enintään 380 m.³/ min ilmaa, jonka lämpötila-alue on -15 ° C - +40 ° C, on turvallisuusluokka IP54.

BDRS-tuotemerkillä voi olla useita kokoja, ulkoinen pyörivä moottori on valmistettu galvanoidusta teräksestä ja on suojattu sivulta, jossa on kromattu säleikkö, joka estää ulkoisten elementtien pääsyn juoksupyörään.

Kuumankestävää imuputken säteittäistä puhallinta Dundar CM 16.2H käytetään tavallisesti lämpimän ilman pumppaamiseen kiinteän polttoaineen kattiloista, vaikka ohjeiden avulla sitä voidaan käyttää myös eri tiloissa. Ilmavirtauksen aikana kuljetuksen aikana voi olla lämpötila -30 ° C - +120 ° C, ja etana voidaan kääntää 0 ° C: een. (vaaka-asento), 90?, 180? ja 270? (moottori oikealla puolella).

CM 16.2H -mallin moottorin kierrosluku on 2750 rpm, jännite 220 / 230V / 50Hz ja suurin tehonkulutus 460W. 7,9 kg painava yksikkö pystyy pumppaamaan enimmäismäärän 1765m³Ilman, paineen taso 780Pa, suojausaste on IP54.

VENTS VShCHUN -laitteen monipuolisia muutoksia voidaan käyttää erilaisiin tiloihin tulo- ja poistoilmanvaihdon sekä ilmastointiin, ja niiden kuljetuskapasiteetti on jopa 19000 m³/ tunti

Tällaisessa keskipakoputkessa on kierre-pyörivä runko ja siipipyörä, joka on asennettu kolmivaiheisen asynkronisen moottorin akselille. BCS-kotelo on valmistettu teräksestä, joka on myöhemmin päällystetty polymeereillä

Mikä tahansa muutos merkitsee kykyä kääntää koteloa oikealle tai vasemmalle. Näin voit liittää olemassa olevat ilmanvaihtokanavat mihin tahansa kulmaan, mutta kiinteän asennon välinen askel on 45?

Myös eri malleissa voidaan käyttää joko kaksitahtisia tai nelitahtisia asynkronisia moottoreita, joissa on ulkoinen roottori, ja sen juoksupyörä eteenpäin kaarevien terien muodossa on valmistettu galvanoidusta teräksestä. Rullalaakerit lisäävät laitteen käyttöikää, tehtaalla tasapainotetut turbiinit vähentävät merkittävästi melua ja suojaustaso on IP54.

Lisäksi voit säätää nopeutta omalla kädelläsi VSBUN-laitteella automaattitransformaattorin ohjaimella, joka on erittäin kätevä:

• vuodenaikoja;
• työolosuhteet;
• tilat ja niin edelleen.

Lisäksi useita tämän tyyppisiä yksiköitä voidaan kytkeä autotransformaattorilaitteeseen kerralla, mutta pääolosuhteet on täytettävä ilman vikaa: niiden kokonaisteho ei saa ylittää muuntajan luokitusta.

Tekniset ominaisuudet VENTS VSHCHUN

Huom. Yllä olevassa taulukossa on esitetty vain muutamien VENTS VSHUN muutosten tekniset ominaisuudet.

johtopäätös

On huomionarvoista, että ilmanvaihto-etanat voidaan käyttää paitsi suuriin määriin (tuotantolaitokset, julkiset rakennukset jne.), Myös kotitalouksien tarpeisiin, erityisesti lämmitykseen. Yksiköiden hinta on tietysti huomattavasti erilainen, mutta sitä säätelee kasvava tai laskeva teho.
