Mikä on poistoilma - ominaisuudet ja tyypit

Ilmanvaihto on yksi teknisen elämän tukijärjestelmistä, jotka ovat vastuussa ilman tehokkaasta liikkumisesta kaikentyyppisissä huoneissa. Asianmukaisesti järjestetyn ilmanvaihtojärjestelmän puuttuminen voi johtaa ilman pysähtymiseen, kosteustason muutoksiin, joissa muotin, sienien ja epämiellyttävän hajujen muodostuminen huoneessa on mahdollista. Katsotaanpa, miten pakokaasunvaihto toimii ja miten se on hyvä.

Poistoilman ja sen tyyppien tarkoitus

Tämän järjestelmän päätehtävänä on kiertää ilmavirtaus tiloissa. Se toteutetaan järjestämällä huoneen ulkopuolelle tulevan ilman liike ja sen vapaa poistaminen.

Tietosi! Ilmavirta kadulta perustuu poistoilman periaatteeseen. Ilman tätä, huone, jossa on työhuppu, ilmaa harvennetaan.

Kotitalouksien ilmanvaihtojärjestelmät

Asuntojen pakokaasujärjestelmä ja esimerkiksi toimistotilat voidaan jakaa seuraaviin:

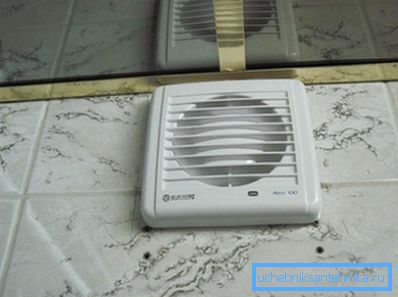

• räätälöityjä, toisin sanoen palvelevat yhtä tai useampaa vierekkäistä huonetta. Yleensä asuintiloissa se on keittiö ja kylpyhuone tai maan yksityisen talon ilmanvaihto. Jos luonnollinen ilmanvaihto ei ole mahdollista, pakokaasunpoisto on pakko asentaa. Tätä varten tuuletuskanavaan on asennettu puhallin (keskipako tai aksiaalinen).

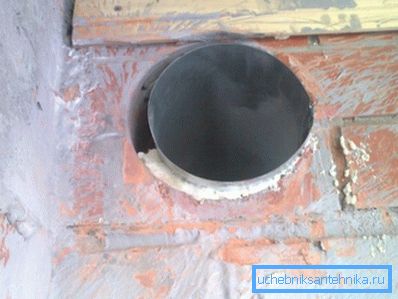

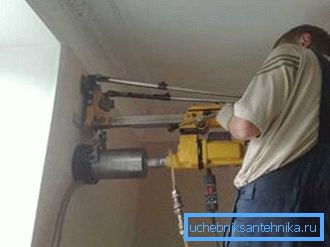

• Ilman poistaminen kylpyhuoneista tapahtuu yleensä pienten savupiippujen kautta ilmanvaihtoa varten, asetetaan kattojen rakentamiseen tai suoraan kadulle ulkoseinän läpi.
• Useiden kylpyhuoneiden otteita voidaan yhdistää yhteiseen kanavaan.

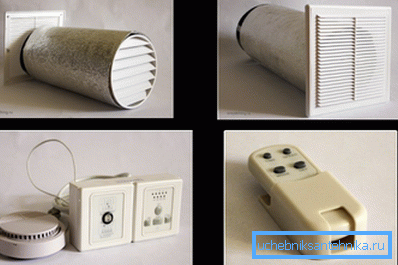

HUOM! Puhallin on pääsääntöisesti helposti kytkettävissä käsiinsi samanaikaisesti valokytkimen kanssa. Joskus asennetaan lisäaikarele, joka pidentää puhaltimen toimintaa valaistuksen sammuttamisen jälkeen jonkin aikaa.

• Tuulettimet on varustettu erityisellä venttiilillä, joka mahdollistaa ilman liikkumisen, kun laite kytketään päälle ja lukitsee kulkukanavan, kun se on sammutettu.

• Keittiöissä savun ja höyryn poistamisen takan yläpuolella on asennettu sateenvarjo, jossa on myös koristeellinen kuormitus. Hupussa on tuuletin ja suodatin, joka koostuu seuraavista:

• Rasvaa ja likaa.
• Patruuna, jossa on aineita, jotka neutraloivat epämiellyttäviä hajuja. Tämä on tavallisesti sorbentti, esimerkiksi aktiivihiili. Tämä laite on vaihdettava noin 2-3 kertaa vuodessa, kun se likaantuu.

• keskus-. Nämä järjestetään esimerkiksi asuinrakennuksissa, joissa huoneistossa oleva poistoilmastointi tapahtuu erillisten kanavien kautta, joilla on pääsy rakennuksen katon yli. Tämä pätee erityisesti raudoitettujen betonielementtien korkeisiin nousuihin, joissa yksittäisten pakojärjestelmien suunnittelu on vaikeaa.

• Jokaisessa kylpyhuoneessa ja keittiössä sijaitsevassa huoneistossa on uloskäynti, jossa on sisäänrakennettu ilmanvaihtoverkko pystysuoraan ilmanvaihtokanavaan.
• Kaikki kanavat menevät katolle, jossa tuulettimet on asennettu niiden yläpuolelle.
• Voit yhdistää pystysuuntaiset kanavat rakennuksen päälle ja asentaa yhden tehokkaan tuulettimen.
• Jos talonrakennuksessa on tekninen lattia, pystysuorat tuuletuskanavat kootaan tähän huoneeseen yhteiseen pääilmakanavaan. Se voi palvella pakokaasunvaihdon moottoria, joka on asennettu päällirakenteeseen hissikuilun konehuoneen yläpuolelle.

Mielenkiintoista! Asuinrakennusten keskeisen ilmanvaihdon piirre on meluneristys. Jotta naapurit eivät kuule toisiaan ilmanvaihtokanavien kautta, niihin asennetaan erityisiä äänenvaimentimia.

• Yhdistetty pakokaasujärjestelmillä on keskus- ja yksilöllisen ilmanvaihdon edut ja haitat.

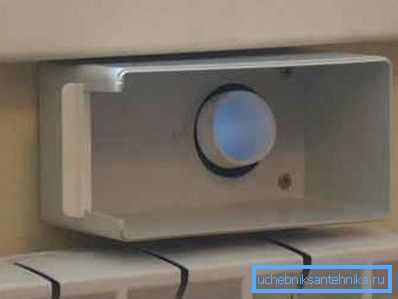

Puhaltimien lisäksi käytetään asennusta ilmanpoistoventtiilin ilmanvaihtojärjestelmiin tai yksinkertaista säleikköä, joka tarjoaa ilmanvaihtoa ilman pakottamista. Ilmanvaihtoventtiili on säädettävä pelti, jossa on kiinnityselementti, joka vastaa ilmanpoiston voimakkuudesta huoneesta.

Kaikki edellä mainitut laitteet on asennettu suoraan ilmanvaihtokanavan sisääntuloon.

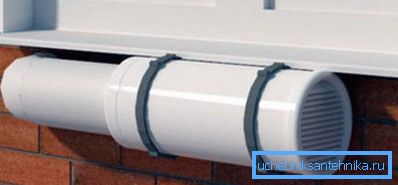

Varoitus! Alueilla, joissa puiset ikkunat eivät ole muuttuneet metalli-muoviksi, et voi huolehtia ilman luonnollisesta virtauksesta, vaikka ikkunat ovat kiinni. Kun vaihdat ikkunat muovilla, yritä hankkia malleja integroidulla ilmaventtiilillä.

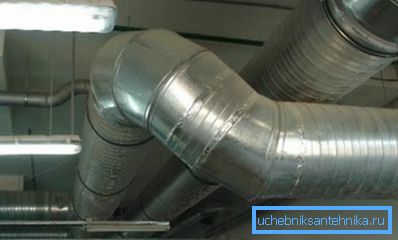

Teollisuuden tilojen ilmanvaihto

Teollisuuden pakokaasunvaihto ilman mukavan työympäristön luomista suorittaa useita tehtäviä tuotannon tarkoituksesta riippuen:

• Höyryjen poistaminen erityisen vaarallisilta alueilta.
• Riittävän vetokyvyn varmistaminen kattiloissa.
• Muita kuumia osia puhalletaan jne.

Tuotannon tuuletusjärjestelmät suunnitellaan ottaen huomioon monet tekijät:

• Yrityksen tarkoitus.
• Teollisuusalueiden pinta-ala.
• Tietyssä huoneessa työskentelevien henkilöiden määrä ja toiminnan tyyppi.
• Työpajoissa toimivien laitteiden lukumäärä ja luonne jne.

Kiinnitä huomiota! Ilmanvaihtoa laskettaessa on otettava huomioon sen alueen ilmasto-ominaisuudet, jossa tuotanto sijaitsee.

Käytön periaatteen mukaan tuotannossa voidaan poistaa ilmanvaihto:

• Luonnollinen.
• Pakolliseksi.
• Sekoitetyyppi.

Luonnollinen ilmanvaihto tuotannossa, kuten jokapäiväisessä elämässä, tapahtuu vapaan ilmanläpäisyn kautta ja sen poistaminen ilmanvaihtokanavien kautta.

Tämä huoneiden ilmanvaihtomenetelmä riippuu ympäröivän ilmapiirin yleissopimuksista:

• Painetta.
• Lämpötilaerot.
• Tuulen nopeudet

Ilman virtaus kulkee ilmanvaihtokanavien reikien läpi. Tuotantoalueilla nämä aukot sijaitsevat 180 ja 400 cm korkeudella lattiasta.

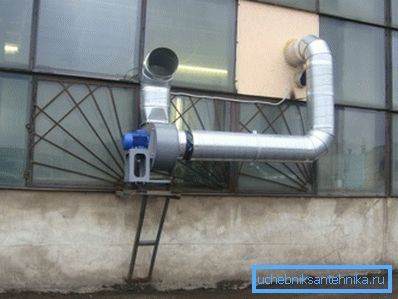

Pakotettu järjestelmä on varustettu erikoislaitteilla - aksiaalipuhaltimilla, jotka auttavat poistamaan poistoilman aktiivisesti huoneesta.

Pakotetun ilman pakotetun ilmanvaihtopiirin käytössä puhallin lisää lisäsyöttöä vaadittuun tilavuuteen, mikä lisää ilmanvaihdon tehokkuutta.

Tuulettimen teho valitaan vaaditun ilmanvaihdon suunnittelulaskelmien perusteella.

Vihje! Sopivaa yksikköä valittaessa ei ole suositeltavaa poiketa tästä arvosta suurella tavalla (marginaalilla), koska teollisen puhaltimen hinta riippuu suoraan sen tehosta. Lisäksi tämä johtaisi tarpeettomaan kustannusten ylittämiseen sen jatkotoiminnassa.

Ilmanvaihtojärjestelmän suunnittelu

Kaikkien muiden teknisten yhteyksien luomisen lisäksi pakokaasunpoistolaitetta edeltää laskelmat ja suunnittelu.

Tämä prosessi suoritetaan teknisten eritelmien mukaisesti ja koostuu:

• Ilmanvaihtotehon määrittäminen optimaaliseen tilaan, jossa on tietty tilavuus ja tarkoitus.
• Ilmakanavien pituuksien ja osien laskeminen.
• Kanavaliittimien ja lisälaitteiden viimeistely.
• Laitteiden laskeminen ja valinta.
• Kulutustarvikkeiden valinta.

Ilmanvaihdon määrittäminen

Tuuletuksen suunnittelun pääasiallinen tekninen ohjeistus on SNiP 41-01-2003, joka säätelee eri huoneiden ilmanvaihdon normatiivista nopeutta riippuen niiden toiminnallisesta tarkoituksesta. Tässä asiakirjassa säädetään myös seuraavista yhden henkilön tuntilennon normaalista kulutuksesta, riippuen ammatista:

HUOM! Ilmanvaihtojärjestelmiä koskevien sääntöjen ja määräysten vuoksi on suositeltavaa asentaa poistoilmanvaihto erikoistuneiden työntekijöiden avulla.

• Tuotantotiloissa:

• Luonnollinen ilmanvaihto - 30m3.
• Ilman luonnollista ilmanvaihtoa - 60m3.

Ilmanvaihdon vakioarvo - arvo ilman mittayksikköä, joka ilmaisee, kuinka monta kertaa ilmatila on kokonaan vaihdettu tunnin sisällä:

• Asuintilojen osalta ilmanvaihtokurssi on 1, mutta vähintään 30 m3 / h henkilöä kohti.
• Kylpyhuoneissa ja keittiössä - ilman vaihtokurssi on 1,5, mutta vähintään 60 m3 / h per henkilö.

Kun tunnistat huoneen arvot ja parametrit, on mahdollista laskea ilmanvaihdon suunnittelukapasiteetti kahdella tavalla:

• Ensimmäinen käyttää ilmakurssia kaavan L = n * V mukaisesti, jossa:

• L on laskettu tuuletusteho.
• n on normatiivinen ilmakurssi.
• V on huoneen tilavuus, joka vastaa sen pinta-alan ja korkeuden tuotetta.

Tuuletusjärjestelmän vaadittu nimellisteho kuuluu pääsääntöisesti alueeseen:

• 100-500 m3 / h huoneistoissa.
• 1000-2500 m3 / h omakotitaloissa.
• 1000-15000 m3 / h hallinto-, varasto- ja teollisuustiloissa.

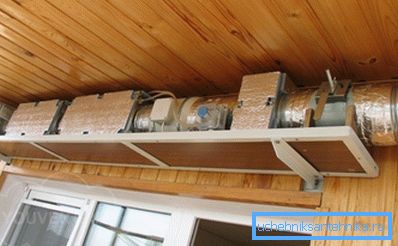

Ilmanvaihtojärjestelmän koostumus

Saatuaan tuuletuksen suunnittelukapasiteetin, voit alkaa laatia pääelementtinsä.

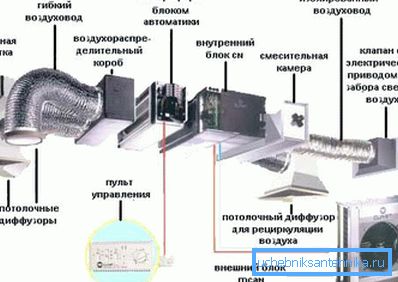

Tyypillisiä ilmanvaihtojärjestelmiä ovat:

• Poistoilman letku - pyöreä ilmakanava tai laatikko, jossa on suorakulmainen poikkileikkaus ilman jakelua varten kaikissa huoneissa. Sen pituus, konfiguraatio ja poikkipinta-ala riippuvat tilojen ulkoasusta sekä tietyn järjestelmän ja sen käyttötarkoituksen ominaisuuksista.
• Ilmanottoaukko on asennettu suoraan ilmanvaihtokanavan sisääntuloon.
• Tuuletin takaa riittävän ilmanvaihdon.
• Suodatin ilmanpuhdistusta varten mekaanisista ja kemiallisista epäpuhtauksista. Suodattimia käytetään sekä vaarallisessa tuotannossa (autotalleissa, autopalveluissa jne.) Että arjessa. Suodattimia on kahdenlaisia:

• Vaihdettavissa kertakäyttöön.
• Puhdistaa. Ne voidaan purkaa, puhdistaa ja laittaa takaisin paikalleen.

Muistutamme, että ilmanvaihtojärjestelmän suunnittelu ja asennus on parempi tarjota ammattilaisille.

johtopäätös

Nyt tiedät eron luonnollisen poistoilman ja keinotekoisen luomisen välillä, jotka on varustettu huoneissa, joissa on korkea kosteus. Tässä tapauksessa on parempi rakentaa tämä järjestelmä ennen korjauksen päättymistä, jotta kanavan hämärä haarautuminen olisi helpompaa piilottaa.

Tässä artikkelissa esitetyssä videossa on lisätietoja tästä aiheesta.
