Mikä on asuinrakennusten ilmanvaihto, sen tyypit ja

Mikä tahansa suljettu tila on tuuletettava, olipa kyseessä sitten tuotantohalli, julkinen rakennus tai toimisto. Siksi asuinrakennuksen tai kartanon tuuletus on olennainen osa sen hanketta.

Tuotannon kannalta ilmanvaihdonopeus on tietenkin paljon suurempi, koska yleisen sijasta he käyttävät usein pakotettua paikallista ilmanvaihtoa energian ja laitteiden asennuskustannusten säästämiseksi. Asuinrakentamisessa käytetään erityisiä akseleita ja putkilinjoja. Tästä keskustellaan jäljempänä sekä teille, että esittelemme videon tässä artikkelissa.

Raikas ilma talossa

Ilmanvaihdon tyypit

Huom. Saat täydellisen kuvan tutustumaan kaikenlaisiin ilmanvaihtoon, kuten asuinrakennusteollisuudessa tarvittaisiin erilaisilla vaihtoehdoilla.

• Kaikki ilmanvaihto (kanavat, kanavat) on jaettu syöttö- ja pakokaasuun, ja jokainen niistä voidaan asentaa yleisesti, koko huoneeseen tai paikalliseen, paikalliselle sektorille.

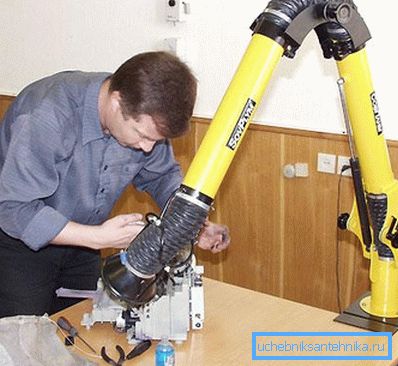

• Paikalliseen käyttöön tarkoitettu pakokaasuilmanvaihto on tarpeen tapauksissa, joissa on tarpeen tehdä haitallisten kaasujen ja pölyn vapauttamiseen liittyviä töitä sekä erilaisia ​​höyryjä.. Tämä jokapäiväisessä elämässä tämä on hyvin tunnettu kaikille pakokaasun yläpuolelle asennetulle pakoputkelle, vaikka omilla työpajoillaan olevat voivat asentaa ilmakanavan suoraan työkappaleen yläpuolelle.
• Tällöin likaisen ilman imu suoritetaan sähköpuhaltimella, jonka terät on sijoitettu siten, että ne kulkevat ylöspäin virtauksen alla, heittäen sen avoimeen tilaan suodattimien läpi tai ilman niitä.

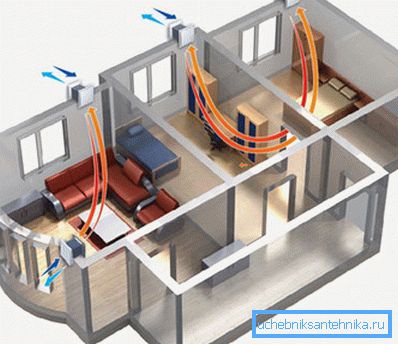

• Toisin kuin paikallisessa ilmanvaihdossa, asuinrakennusten tuuletusakseleilla ei ole pakkoilmankiertoa - kaikki lasketaan luonnollisista jännityksistä ja ilmanvaihdon laatu riippuu pääasiassa kanavien puhtaudesta.. Yksityisissä taloissa sekä joissakin korkeissa rakennuksissa kaivoksia ei rakenneta, ja metalli- tai PVC-putket ovat ilmakanavien rooli.
• Mutta tarpeeksi usein, varsinkin kylpyhuoneissa, keittiöissä ja työpajoissa, pakoputket asennetaan sähköpuhaltimella - osoittautuu, että tässä tapauksessa huoneessa on puolisäädetty ilmanvaihto. Tätä vaihtoehtoa ei voida kutsua täysin pakolliseksi, koska pieni virtaus puhaltimesta akseliin tai putkilinjaan ei muuta ilmankierron kokonaiskierrosta.

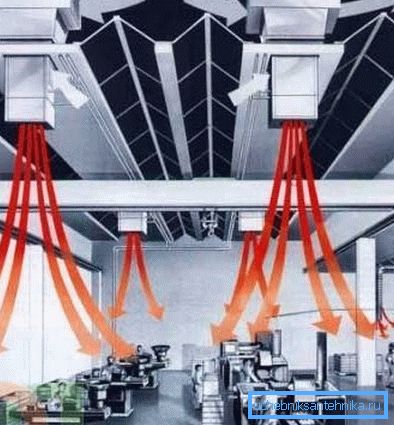

• Paikallisen ja yleisen käytön pakollinen ilmanvaihto on tarkoitettu jäähdyttämään tai lämmittämään paikallista sektoria (kenno, työpöytä) tai koko huonetta kylmällä tai kuumalla ilmavirralla.. Joissakin tilanteissa, kun opetus edellyttää lämmön säilyttämistä uunissa tai huoneissa, asennetaan uritetut yksiköt, jotka luovat lämpimän ilman verhon. Tällainen verho on näyttö, joka ei pääse kylmään eikä vapauta lämpimää ilmaa tietystä sektorista - hyvin samankaltaisessa esimerkissä voit tuoda jäähdyttimen ikkunan alle - nouseva lämmin virta ei anna kylmän ulos ikkunasta.

Mielenkiintoisia faktoja

Maailman terveysjärjestön (WHO) mukaan vuonna 2014 noin 1/3 kaikista rakenteilla olevista tai jälleenrakennettavista rakennuksista voi sisältää ihmisten terveydelle haitallisia aineita, jotka ovat huoneen sisällä.

Tutkimuksen tuloksena havaittiin useita seuraavista syistä:

• Noin 50 prosentissa epätyydyttävistä järjestelmän suorituskyvystä tämä johtuu kaivos- tai putkijärjestelmän alhaisesta tehokkuudesta. Tämä johtuu sen pilaantumisesta (haitallisten aineiden läsnäolosta tai matalasta liikenteestä) sekä kosteuden ja ilman lämpötilan epäjohdonmukaisuudesta sisä- ja ulkopuolella, mikä voi myös hidastaa verenkiertoa.
• Noin 30%: ssa tapauksista, koska kanavissa on sallittuja elementtejä, huoneeseen tulee liuottimien, formaldehydien, mikrobiologisten yhdisteiden ja pölyn höyryjä.
• 10% on peräisin luonnollisista ulkoisista pilaantumislähteistä, kuten tien ja rakennusten pölystä, pakokaasuista, puiden ja pensaiden kausiluonteisesta siitepölystä, sienestä ja savusta useista eri lähteistä.
• Mutta jäljellä olevista 10%: sta ei voitu määrittää likaisen ilman syitä huoneessa.

Varoitus! Edellä esitetyt tilastot eivät ole tyhjiä laskelmia organisaatiolta, joka yksinkertaisesti tekee rahaa (työ) - ihmisten löytäminen tällaisissa olosuhteissa on erilaisia ​​sairauksia, joista yleisimpiä ovat allergiat, astma ja tuberkuloosi.

Suurin osa ihmisten terveydelle haitallisista aineista joutuu huoneeseen ilman mukana, joka siirtyy suurpainealueilta alueille, joissa paine on alhaisempi. Tästä syystä samojen fysiikan lakien mukaan virtaa lattian välistä aukkosta, avoimista työpuhaltimista ja pakokaasukanavista, päästä kanaviin ja sitten huoneeseen.

Useimmissa aikaisemmin rakennetuissa taloissa ilmaa korvataan luonnollisella tavalla kanavien kautta, joissa virtaukset liikkuvat gravitaatiopaineen vaikutuksesta, joka johtuu ulkoisen ja sisäisen ilmatilan (enemmän ulkona, vähemmän asunnossa) eroista.

Venäläinen SNiP asuinrakennusten ilmanvaihtoa varten (SNiP 2.08.01-89) edellyttää, että huoneenvaihto huoneessa on vähintään kaksi seuraavista:

• Kylpyammeen, wc: n ja keittiön hupun suorituskyvyn tulee olla vähintään 110-140 m³/ tunti - suorituskyvyn ero riippuu liesi.
• Ilmanottoaukon neliömetriä kohti tulee olla vähintään 3 m³/ tunti

Poistoilman järjestely

Neuvostoliiton jälkeisessä tilassa, kun asukkaiden elinympäristön tarjoaminen (aloitti Stalin ja jatkoi Hruštšovin ja Brežnevin) kodeissa (Stalin, Hruštšov ja Brežnev) jokaisessa huoneistossa, ilmanvaihto asennettiin erillisellä kanavalla, joka leikattiin pakoputkeen.

Tällainen yhteys tehtiin joko suoraan, toisin sanoen huoneiston kanava meni suoraan kaivokseen tai rakennuksen ullakolla olevien esivalmistettujen kanavien kautta. Vähärakenteisessa rakennuksessa, joka sisältää jopa 5 kerroksen rakennuksia, tätä ilmanpuhdistusjärjestelmää käytetään tähän päivään saakka.

Nykyään monikerroksisissa asuinrakennuksissa on kehitetty hieman erilainen asennussuunnitelma, joka on vertikaalinen esivalmistettu akseli tai akseli, josta sivuseinät, nimeltään satelliitit, lähtevät.

Kylpyamme, wc, keittiö ja useimmissa tapauksissa rajapinnasta päällekkäin, toissijainen ilma pääsee satelliiteihin ikkunoiden läpi, pääsee runkoon ja heitetään ulos kadulle. Se on paljon helpompaa kuin yksittäiset kanavat, sillä on vakaa aerodynamiikka ja se täyttää täysin makuuhuoneen paloturvallisuusvaatimukset, ja tällaisten hankkeiden hinta on pienempi.

Jokaisella pystysuoralla asuinalueella voi olla projektista riippuen yksi, mutta kaksi tynnyriä - yksi nousuputki palvelee toissijaista ilmaa kylpyhuoneista (kylpyhuoneet ja wc: t), ja toinen keittiöstä ja varastosta, jos sellainen on hankkeen tarjoama.

Vain yhden rungon käyttö kaikissa edellä mainituissa huoneissa on mahdollista tapauksissa, joissa kanavan poistuminen nousuputkesta on vähintään 2 m tietyn huoneen poistumisikkunan yläpuolella. Viimeisessä ja viimeisessä kerroksessa on erillisiä kanavia, jotka eivät ole yhteydessä yhteiseen runkoon.

Tyypillisiä rakennuksia suunniteltaessa luonnollisen ilmanvaihdon pääelementti on jokaisen kerroksen ilmanvaihtoyksikkö, mutta erikoisprojekteissa löytyy useimmiten metalli-ilmakanavia.

Tällainen erottelu on perusteltua - tosiasia on, että lattiat ovat ilmanvaihtolaitteiden liitokset rakenteen haavoittuvimpia elementtejä, koska sementtihiekkakiviä käytetään tiivistämiseen, joka puristuu, minkä jälkeen muodostuu halkeamia.

Tällaisten vuotojen seurauksena asuinrakennusten ilmanvaihtotarkastus osoittaa, että ilmavirtojen epäsuotuisaa uudelleenjakautumista tapahtuu, jolloin tämän suunnittelun tehokkuus häviää, kun olosuhteet luodaan lämmön vuotamiseksi. Tällaisen lämmön vuotamisen minimoimiseksi kerrostaloihin, joiden korkeus on 1,9 m, rakennetaan monikerroksisia rakennuksia.

Keräyskanavien ilma tulee tänne, ja sen poisto tapahtuu pakokaasuputkien kautta, jotka sijaitsevat rakennuksen kussakin osassa, ja niiden suuhun tulisi SNiP 2.08.01-89: n mukaan olla 4,5 m viimeisen kerroksen katon yläpuolella.

Sääolosuhteet

Tuulen nopeus ja suunta, lämpötila ikkunoiden ulkopuolella, ilmankosteus, suljetut tai avoimet tuuletusaukot - kaikilla näillä ehdoilla on suorin vaikutus ilman tasapainon jakautumiseen huoneessa. Tapauksissa, joissa ulkolämpötila on alhainen, ilman painovoiman ero huoneen ja avoimen tilan välillä kasvaa.

Näin ollen koko rakennuksen ovien (ikkunoiden, tuuletusaukkojen) kautta tapahtuva tunkeutuminen lisääntyy - ensimmäiset kerrokset ovat huomattavimpia.

Tuulen tuulet aiheuttavat paineen nousua, mutta tämä tapahtuu vain tuulen julkisivulta. Vertailun vuoksi ilmanvaihto lämpötilassa -15 ° C - -30 ° C on samanlainen kuin tuulen nopeus 3-3,6 m / s. Asuinrakennusten ilmanvaihdon kunnossapito tuulisessa säässä on epäkäytännöllistä, varsinkin kun kyseessä on puhdistuskanavat.

johtopäätös

Suurissa kartanoissa on myös tarpeen varustaa ilmanvaihto, jonka voit tehdä omin käsin. Tätä varten voit käyttää matalan nousun rakentamisessa käytettyä järjestelmää.
