Luonnollinen seinän tuuletus imuventtiileillä ja ulkoisella

Joskus on tarpeen luoda yksinkertainen ilmastointijärjestelmä asunnossa tai maalaistalossa, joka voi toimia normaaleissa olosuhteissa. Yksinkertaisin vaihtoehto on tuulettaa seinän läpi erityisventtiileillä, jotka toimivat yhdessä suunnassa ja ulkoisessa putkessa. Tämä menetelmä on sallittu vain huoneissa, joissa on normaali toiminta.

Menetelmän edut ja haitat

Päätettäessä tällaisen ilmastointijärjestelmän perustamisesta on otettava huomioon kaikki edut ja haitat, sitten valinta on helpoin. Päätelmät olisi kuitenkin tehtävä olemassa olevien ehtojen perusteella, koska itse asiassa tämä on perinteisen verkon vaihtoehtoinen versio yksinkertaisemmassa versiossa.

Ansioiden luettelointi

Tällaisen ilmatilan järjestämisen tärkein etu on suhteellisen alhainen hinta. Kaikki tarvittavat tuotteet ovat melko halpoja, joten voit välttää korkeat kustannukset.

Muut tämän tyyppiset ilmanvaihdon positiiviset ominaisuudet on lueteltu alla:

• Järjestelmän tärkeimmät osat ovat pieniä, Siksi tilojen esteettisiä ominaisuuksia ei rikota.
• Asennuksen aikana ei ole tarpeen vähentää katon tiiviyttä, koska putkea asennettaessa katon katkaisuja ei tehdä.
• Kyky tehdä asennus toimii omin käsin on hyvä tapa säästää taloudellisia resursseja.
• Monimutkaisten elementtien puuttuessa asennusaika lyhenee merkittävästi..

Negatiiviset pisteet

• Toiminnan riippuvuus sääolosuhteista ja muista tekijöistä vähentää jonkin verran tehokkuutta, mutta tämä ratkaistaan ​​asentamalla tuuletin.
• Monissa paikoissa poraamisen tarve vaikeuttaa työtä.
• Huonon asennuksen yhteydessä voi esiintyä vedeneristysongelmia.

HUOM! Kun ilmanvaihtoa yksityisen talon seinän läpi järjestetään sisääntuloilmaventtiilien ja ulkoisen putken avulla, työkalurakenne riippuu rakennuksen rakentamiseen käytetystä materiaalista.

Tuotetut laskelmat

Jopa tällainen yksinkertainen ilmanvaihtojärjestelmä on laskettava huolellisesti, koska huoneiden tarjoaminen raitista ilmaa varten on tiedettävä, kuinka monta elementtiä käytetään työympäristön sisäänvirtaukseen ja hupun läpäisykykyyn.

Seuraavaksi tarkastellaan, miten aluetta koskevia alustavia laskelmia voidaan tehdä esimerkiksi 69 m: n asuinrakenteesta, jonka katon korkeus on 250 cm.

1. Ensimmäinen askel on määrittää koko asunnon likimääräinen määrä. Tätä varten kerro pituus, leveys ja korkeus. Tuloksen tulisi olla: 6x9x2,5 = 135 cu. m.
2. Saatujen tietojen perusteella voit laskea tuloventtiilien lukumäärän. Esimerkiksi jos elementtien kaistanleveys on 40 kuutiometriä. m / h, sitten menee: 135/40 = 3 375? 4 kappaletta.

Vastaa! Esitetyn objektin ilman laadullista päivitystä varten on asennettava vain 4 venttiiliä. Edellä olevien laskelmien perusteella määritetään pakoputken halkaisija.

Tulolaitteet

Modernien materiaalien syntymisen yhteydessä rakenteet alkoivat osoittautua hermeettisemmiksi, mikä johti toisen ongelman ilmaantumiseen, joka liittyi ilman sisääntulon vähenemiseen.

Jos aikaisempia taloja ja huoneistoja voitaisiin tuulettaa ilman lisävirtaa, tilanne on nyt muuttunut. Elimistössä on erityisen vaikea hengittää, jos perusmateriaalina käytetään muovia.

Tietoja toiminnallisuudesta

Valmiit tuotteet, jotka on tarkoitettu kadulle suuntautuvaan ilmanottoon, voivat täysin estää pölyn, hyönteisten ja kaikenlaisten äänien tunkeutumisen. Asennuksen jälkeen tiloissa ei esiinny luonnoksia. Syöttölaite muistuttaa ilmankiertoainetta, joka hidastaa virtausnopeutta.

Tuloventtiilin ohjaaminen on erittäin helppoa, koska se on varustettu kätevällä kahvalla ja kanavan sulkemiseen. Sen näkyvä osa sopii täydellisesti huoneen sisätilaan. Ulkopuolelta se ei pilaa rakennuksen julkisivun vaikutelman. Toiminnan aikana ei tarvitse käyttää taloudellisia resursseja.

Tietoja laitteen tuotteista

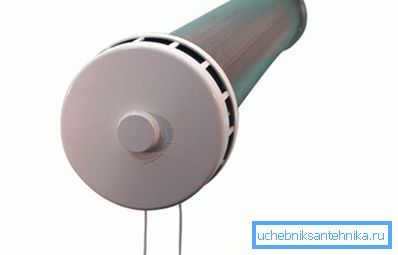

Ilmakapasiteetti on pieni muoviputki, jonka halkaisija voi vaihdella huomattavasti. Sisällä on eristys, joka estää äänien tunkeutumisen.

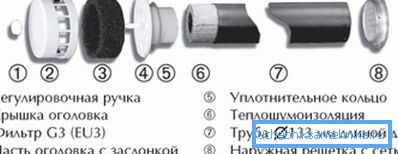

Alla on kehotettu tutustumaan tämäntyyppisten tuotteiden rakenteeseen.

• Muovikanava on peruskomponentti, koska ilman kautta se menee huoneeseen.
• Säätönuppi sijaitsee sisäpuolella. Sen avulla voit estää kanavan.
• Suodatinelementti sallii tulevien purojen puhdistamisen pölyhiukkasista.
• Pääpää, joka on varustettu ilmanvaihtoläpällä, on päärajoitin.
• O-rengas on suunniteltu parantamaan tiivistettä tuotteen elementtien välillä.
• Eristysmateriaali antaa mahdollisuuden suojata sisätiloja ääni- ja muista vaikutuksista.
• Ulkosäleikkö suojaa rakennetta saostumiselta.
• Hyttysverkko sisällä voit estää hyönteisten pääsyn kokonaan.

Varoitus! Muoviholkin pituus voi vaihdella välillä 40-100 cm 10 cm: n välein, joten valittaessa seinäpaksuus on pyöristettävä näihin arvoihin. Ylimääräinen osa leikataan yksinkertaisesti.

Asennustyöt

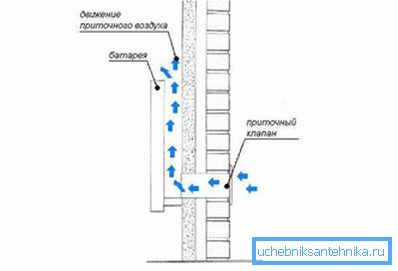

Ensinnäkin sopiva paikka valitaan elementin asentamiseksi kadun reunustavaan sivutasoon. Toiminnallisella päällä on oltava suora pääsy, muuten se on ongelmallista käyttää valvontaa. Paras vaihtoehto on asentaa jäähdyttimen lähelle, jotta tuleva ilma voi lämmetä.

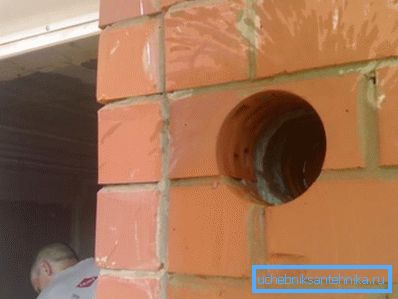

Kun olet valinnut hyväksyttävän paikan, siirry suoraan reikien tekemiseen. Jos seinät ovat puisia, käytä tavallista poraa ja poraa. Muissa tapauksissa timanttiporaus tehdään erikoistyökalulla. Laitetta avattaessa on suositeltavaa tehdä pieni kaltevuus katua kohti lauhdeveden poistamiseksi.

Valmistettuun reikään lisätään halutun kokoinen muoviholkki. Ulkopuolelle asennetaan ilmanvaihdon säleikkö, ja sisäpuolelta asetetaan toiminnallinen kärki. Elementtien kiinnitysprosessissa käytetään pieniä ruuveja, joiden kanssa rakenne saa jäykkyyden.

Pakoputken asennus

Kun pakokaasunvaihto seinän läpi kadulle on järjestetty, työn työlästä on mahdollista vähentää, koska lattiaa ja kattoa ei tarvitse koskettaa. Lisäksi putken pituutta voidaan pienentää siirtymällä pois harjan osasta.

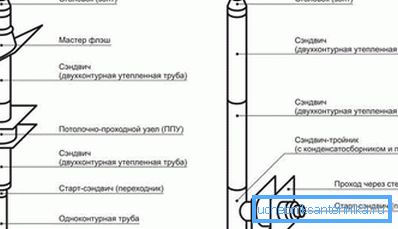

Järjestelmän kokoamisprosessi esitetään alla.

1. Etumerkintä tehdään seinän pinnalle, jotta reiän leikkaaminen on helpompaa. On suositeltavaa sijoittaa aukko katon läheisyyteen, jotta veto voidaan maksimoida.
2. Erikoistyökalun avulla on siisti leikkaus. Sen jälkeen kulmaelementti asetetaan siihen. Sisällä on asennettu takaiskuventtiili suojaamaan ulkoisia vaikutuksia vastaan.
3. Kadulta kiinteään kulmaan on kiinnitetty seuraava fragmentti - suora putki. Se on kiinnitetty erityisillä kiinnikkeillä. Päälle on asennettu deflektori, joka estää saostumisen pääsyn sisälle.

Kiinnitä huomiota! Pakokaasukanavaa asennettaessa on suositeltavaa tehdä tiivisteet liitoksissa, muuten ei ole mahdollista saavuttaa tehokkainta poistoilman poistoa.

Tietoja sisäisestä liikkeestä

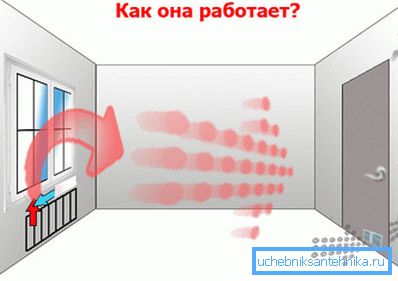

Virtojen kuljettamiseksi toisesta huoneesta käytetään erityisiä ritilöitä. Asentamalla ne oveen tai upottamalla se seinään, voit saavuttaa ilma-massojen vapaan liikkumisen. Tämä on tarpeen tapauksissa, joissa haluat ohittaa tuloilman hupulle.

Jos haluat lisätä elementin oveen tai seinään, leikkaa leikkaus, joka vastaa työosan mittoja. Kun olet poistanut tarpeettoman fragmentin, sinun on asetettava pääkehys suoraan aukkoon. Kiinnitys tehdään ruuveilla, jotka on suljettu etupaneelista.

Lisätietoja

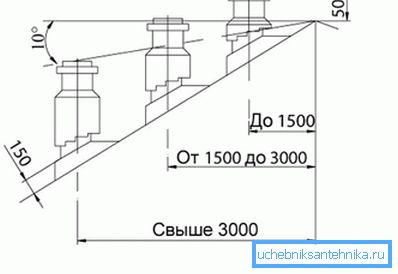

• Ilmanvaihtoputken täytyy ulottua niin, että harjan ja sen yläosan välinen kulma ei ylitä 10 astetta, muuten työntövoiman taso pienenee merkittävästi.
• Kanavien sisäosassa sekä viiden senttimetrin etäisyydellä niistä ei pitäisi sijoittaa kaapeleita, kaasuputkia ja muita viestintäjärjestelmien osia.
• Läpivienti on suoritettava hupulle myös suljettujen sisäovien yhteydessä, eikä kaikissa tapauksissa tarvitse asentaa säleiköt. Se riittää jättämään aukon 1,5-2 cm leveyden alapuolelle.
• Liian heikko ilmanvaihto asuintilasta ei salli korkeaa ympäristön turvallisuutta, varsinkin jos viimeistelyprosessissa käytettiin muoviin, formaldehydihartseihin jne. Perustuvia materiaaleja.

tulokset

Tämä ohje antaa käsityksen siitä, miten ilmanvaihto asunnossa tapahtuu ei katon läpi vaan suoraan seinän läpi. Tällä vaihtoehdolla ei yksinkertaisteta ainoastaan ​​laitteella tehtävää työtä, vaan myös mahdollisuus säästää raaka-aineita, koska lähtöputken pituus voidaan merkittävästi pienentää. Tämän artikkelin video heijastaa lisätietoja.
