Lämmitys- ja ilmanvaihtosuunnittelu - asunnon taloudellinen

05-09-2018
Ilmanvaihto

Missä tahansa huoneessa oleva mikroklimaali on tietty optimaalinen joukko parametrejä, joissa henkilö tuntee olonsa mukavaksi ja voi työskennellä tuottavasti. Tähän vaikuttavat pääasiassa sellaiset parametrit kuin: kosteus, ilman lämpötila, ilman koostumus. Mikroilmaston vakauden ylläpitämisen tärkeimmän osan täyttäminen on tuuletus- ja lämmitysjärjestelmissä, joten suunnittelukysymykseen on kiinnitettävä erityistä huomiota.

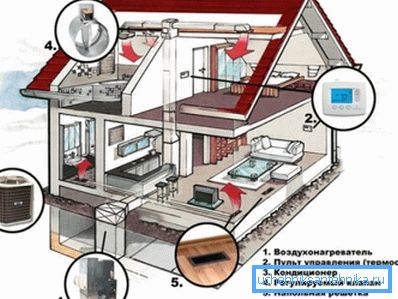

Talon ilmanvaihto ja lämmityspiiri

Onko järkevää yhdistää lämmitys- ja ilmanvaihtojärjestelmät?

Suurin osa maamme ihmisistä on tottunut perinteiseen veden lämmitykseen, eikä ilmanvaihdon ja lämmityksen yhdistämistä pidetä edes vakavana, vaan turhaan. Ilmanvaihtojärjestelmän ja lämmityksen kokonaisuus mahdollistaa loppujen lopuksi ilmanvaihtokanavien ominaisuuksien maksimaalisen käytön, eivätkä ne jää seisomaan kylmän kauden aikana.

Lisäksi ilmalämmitysjärjestelmällä on useita etuja perinteiseen verrattuna, jossa jäähdytysaineena käytetään vettä.

Ilman käyttäminen jäähdytysaineena mahdollistaa:

  • pidentää järjestelmän käyttöikää (ilmanlämmitysjärjestelmän kestävyys on jopa 40 vuotta);
  • vähentää huoneen lämpenemisen aikaa;

Kiinnitä huomiota! Vesijärjestelmän tapauksessa sinun on odotettava, kunnes jäähdytin antaa riittävästi lämpöä, se kestää tunteja. Ilmasysteemi toimittaa huoneen esilämmitetylle ilmalle, sinun tarvitsee vain odottaa, kunnes se sekoittuu kylmään ilmaan. Se kestää vain 20-30 minuuttia.

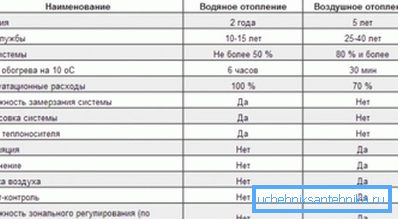

Lämmitysjärjestelmien tyyppien vertailu

Yleiset säännökset ilmanvaihtojärjestelmien ja ilmastointijärjestelmien suunnittelusta

Riippumatta pienen kartanon tai kerrostalon lämmityksen, ilmanvaihdon ja ilmastoinnin suunnittelusta, tehdyn työn tuloksen pitäisi olla 2 asiakirjaa:

  • tekstiosa - suunnittelija ilmoittaa selittävässä huomautuksessa hankkeen yleiset tekniset ratkaisut. Laskenta oikeuttaa erityisesti ilmakanavien hyväksytyn osan, ilmastointijärjestelmän ja lämmitysjärjestelmien tehon. Jos järjestelmä asennetaan teollisuusyritykselle, on tarpeen ilmoittaa ilmakanavien suojaustavat aggressiiviselta välineeltä;
  • graafisten osien piirustuksissa tulisi olla lämmitys-, ilmastointi- ja ilmanvaihtoverkosto. Ilmanvaihdon ja ilmalämmityksen yhdistelmässä työ on hieman helpompaa.

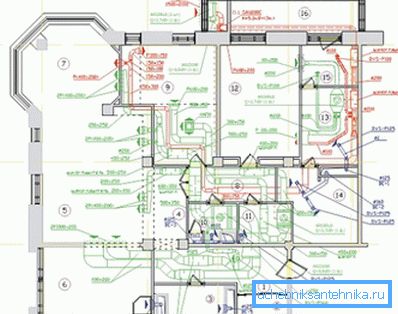

Mökin lattian tuuletus

Piirustusten osalta on huomattava, että ne on suoritettava tarkasti GOST 21.602-79: n mukaisesti, yksinkertainen piirros käsin kuvapaperille on mahdotonta hyväksyä.

Kiinnitä huomiota! Jos suunnittelet pienen talon ilmanvaihtoa ja lämmitystä omin käsin, niin voit tietenkin tehdä ilman GOSTia, tärkeintä on, että työntekijät ymmärtävät kaiken. Muissa tapauksissa - standardin tiukka noudattaminen on pakollista.

Piirustusten suunnittelusäännöt

Piirustuksessa ei saa olla vain kaavamainen kuvaus itse suunnitellusta järjestelmästä, vaan myös talon suunnitelma, muuten ei ole mahdollista arvioida, onko kanava oikein asennettu.

Monikerroksisten rakennusten järjestelmien suunnittelussa on yleensä tarpeen:

  • vetää A1-arkille rakennuksen pohjapiirros;
  • numeroida tilat, kun taas numerointi suoritetaan GOST 21.602-2003 -standardin vaatimusten mukaisesti, joka hyväksyttiin korvaamaan Neuvostoliiton sääntelyasiakirja GOST 21.602-79. Tilojen numeroinnissa numero tulee asettaa ympyrään, numerointi suoritetaan piirustuksen vasemmasta osasta alkaen, jolloin ensimmäistä numeroa käytetään lattian määrän osoittamiseen, ja kaikki muut ovat itse asiassa tilojen lukumäärä;
  • Silloin samassa suunnitelmassa on välttämätöntä mitata sulkeutuvat rakenteet epäonnistumaan, tämä on perusta myöhemmälle lämpöhäviöiden laskennalle;
  • jos käytetään vedenlämmitystä, valitaan solmun paikantamispaikka, putkiasetus ilmoitetaan jokaisessa kerroksessa ja jäähdyttimen sijainnit ilmoitetaan;

Kiinnitä huomiota! Lämmityksen ja ilmanvaihdon piirustuksissa GOST antaa selkeän luettelon sallituista symboleista. Luovuus tässä asiassa ei ole hyväksyttävää, ja esimerkkejä joistakin merkinnöistä käsitellään jäljempänä.

  • sama koskee ilmakanavien ja ilmastointijärjestelmien levyjen näyttöä.

Hyväksytyt piirustukset

Yleensä ilmanvaihtojärjestelmän suunnittelu alkaa siitä, että lattiat osoittavat niiden suunnittelupaikan. Tämän jälkeen on välttämätöntä antaa viillot kaikissa huoneissa, joissa on ilmanvaihto.

Näissä leikkauksissa on tarpeen näyttää ilmanvaihtoverkkojen suunnitteluasento (niiden sijoittelun korkeus ja mitat on ilmoitettu), ja lisäksi on tarpeen näyttää:

  • ilmanvaihtokanavat ja kaivos (esitetty katkoviivoilla);
  • merkitse tuuletusakselin suu ja ikkunan keskiosa;
  • Rakennuksen tehdyt leikkaukset ja pohjapiirrokset muodostavat perustan ilmanvaihtojärjestelmän aksonometriselle projektiolle.

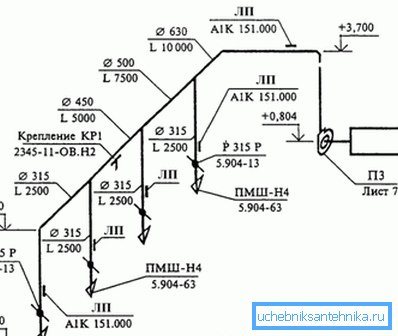

Tuuletuksen aksonometrinen projektio lattialla

Kiinnitä huomiota! Sama ohje koskee myös ilmanlämmitysjärjestelmien suunnittelua yhdistettynä tilojen ilmanvaihtojärjestelmään.

Piirroksia luodessasi sovelletaan seuraavia sääntöjä:

  • ilmanvaihto- ja lämmitysjärjestelmän kaikki osat on merkittävä ja kiinnitettävä sen sarjanumeroon (saman tuotemerkin sisällä). Esimerkiksi luonnollista kiertoa käyttävä imujärjestelmä on nimetty PE: ksi, pakotettu - P, piirustuksessa oleva ilmaverho on merkitty kirjaimella U, ja lämmitysyksiköt voidaan tunnistaa kirjaimella A.

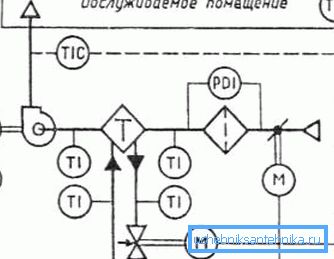

Ilmanvaihtojärjestelmän tekninen rakenne

GOST-suunnittelupiirustusten lämmitys ja ilmanvaihto eivät rajoitu vain yhteen 2003-dokumenttiin.

Joidenkin tuuletus- ja lämmitysjärjestelmien osien merkintä on esitetty erillisissä standardeissa:

  • kun merkitään kanavia ja liittimiä arkille, on noudatettava GOST 21.206-93: n suosituksia;
  • GOST 21.205-93 tulisi käyttää silloin, kun on tarpeen näyttää piirustuksessa sellainen elementti kuin putkilinjan eristys, poistot, tuki ja muut erityiset elementit. Samaa standardia käytetään ilmavirran, säiliöiden, putkenosien jne. Suuntaan;

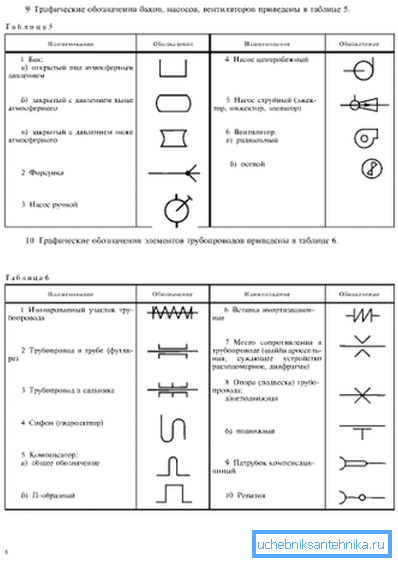

Legend-esimerkit
  • GOST 21.112-93 on tarkoitettu nostolaitteiden ja kuljetusvälineiden symboleille.

Kiinnitä huomiota! Kun kuvataan tämäntyyppisiä symboleja piirustuksessa, skaala on otettava huomioon.

Yleinen suunnitteluopas

Lämmitysjärjestelmään yhdistetty ilmanvaihtojärjestelmä toimii seuraavan periaatteen mukaisesti:

  • lämmin ilma syötetään tuloilmakanavan kautta talon huoneisiin;
  • Poistoputken kautta ilma johdetaan tiloista, raitista ilmaa sekoitetaan kadulta ja ilmaseos syötetään takaisin lämmitysyksikköön;
  • sen jälkeen, kun tämä prosessi toistetaan.

Kiinnitä huomiota! Tällaiset järjestelmät on välttämättä varustettu suodatinjärjestelmällä, usein niissä on lisäkosteus. Kiertävä ilma tarvitsee lisäpuhdistusta, koska sitä ei korvata kokonaan tuoreella.

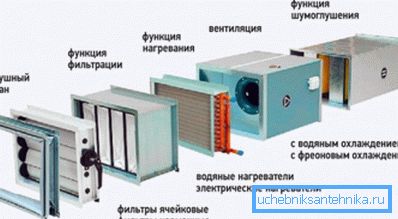

Suodatin - jokaisen ilmanvaihtojärjestelmän pakollinen osa

Yksityisessä rakentamisessa kussakin tapauksessa lämmityksen, ilmanvaihdon ja ilmastointijärjestelmän suunnittelu, mutta voit muotoilla useita yleisiä sääntöjä:

  • Tuloilmakanava sijoitetaan kätevästi kerrosten väliin. Erityisesti tämä vaihtoehto sopii runkorakennustekniikkaan, putket eivät vie yhden senttimetrin tilaa huoneesta. Kun tämä sijoitus on 2. kerroksessa, lämmin ilma tulee lattiatasosta ja ensimmäisestä - katosta;

Kiinnitä huomiota! On syytä muistaa, että lämmitysilma virtaa syöttöverkoista, joten ei ole toivottavaa sijoittaa ne suoraan sohvan, nojatuolin jne. Yläpuolelle. Samalla ei ole toivottavaa sijoittaa ne verhojen päälle - on epätodennäköistä, että joku voi mielellään katsoa jatkuvasti liikkuvia verhoja.

  • jos raudoitetut betonilattiat, on parempi sijoittaa ilmakanavat seinien kulmiin. Sitten ne voidaan helposti peittää käyttämällä monitasoista kattoa.

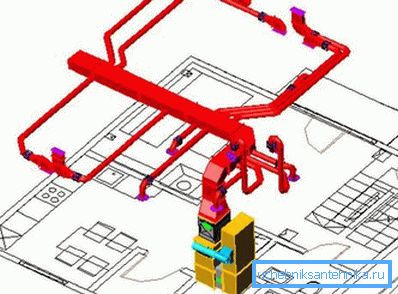

Lämpimän ilman toimittavan kanavan 3D-malli

Palautus- ja pakoputken sijoitteluun liittyy joitakin ominaisuuksia.

Lämmitys- ja ilmanvaihtojärjestelmien oikea suunnittelu edellyttää, että:

  • ilma pääsi alemman kerroksen pakoputkeen lattiatasolle. Tosiasia on, että tässä lämmitetty ilma pääsee huoneisiin ylhäältä, joten sen aita lattian lähellä edistää huoneen tasaisempaa lämmittämistä;

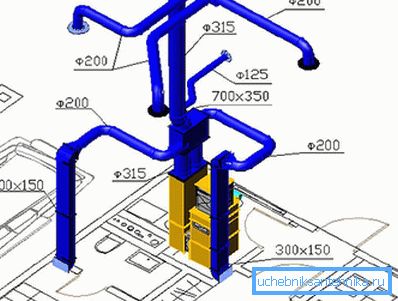

Ilmakanava jäähdytysilman sisäänottoon
  • toisessa ja seuraavissa kerroksissa aidan tulisi olla lähellä kattoa - lämmin ilma nousee ja kertyy tälle vyöhykkeelle, joka ei ole merkityksellinen henkilölle;
  • tällä kanavalla on järkevää asettaa säätöventtiili ilmavirran säätämiseksi, talvella tämä säästää sähkölaskuja;
  • Erityistä huomiota on kiinnitettävä ilmakanavien äänieristykseen lämmityslaitteiston vieressä olevilla alueilla. Voi olla järkevää käyttää joustavia ilmakanavia näillä alueilla tai käyttää ulkoista äänieristystä;
  • kesällä lämmitys ei toimi, joten pakokaasunpoistossa on oltava kattoputki, lämpimällä kaudella saastunut ilma poistetaan sen läpi;
  • raitista ilmaa kadulta voidaan suorittaa seinäventtiilien kautta.

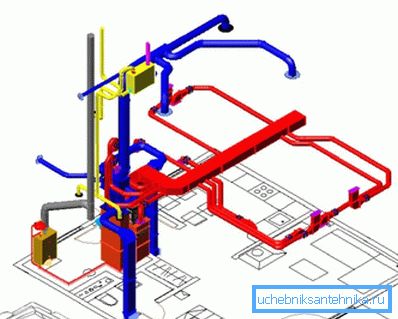

Näin järjestelmä näyttää.

Erillisesti on mainittava lämmön lähde. Tietenkin voit käyttää asennusta, työskennellä sähköllä, mutta tällaisia ​​järjestelmiä tuskin voi kutsua taloudelliseksi, ja maan talojen riippuvuus sähköstä ei ole paras vaihtoehto.

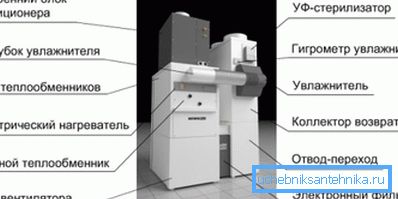

Kuvassa - tuuletusyksikkö

Siksi käytetään usein laitteistoja, joissa lämmityselementti on kytketty perinteiseen lämmityskattilaan (sähkö- tai kiinteä polttoaine - ei ole väliä). Tällaisten järjestelmien käyttökustannukset ovat noin 20 - 30% alhaisemmat verrattuna tavanomaiseen veden lämmitykseen.

Kiinnitä huomiota! Lisäksi kattilaa voidaan käyttää samanaikaisesti kuumavesihuoltoon ja esimerkiksi "lämpimiin kerroksiin".

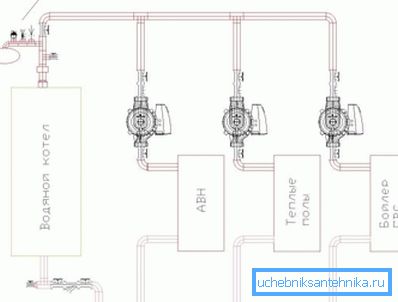

Vesikattilaa käytetään paitsi lämmitykseen

Ilmanlämmitysjärjestelmän yksinkertainen laskenta yhdistettynä raitisilmanvaihtoon

Tässä tietenkin paljon riippuu siitä, miten ilmankierto on järjestetty. Jos esimerkiksi käytetään vain osittaista kierrätystä, se säästää vähän sähköä, koska lämmittimen ei tarvitse kuluttaa energiaa ilman lämmittämiseen kadun lämpötilassa.

Toisaalta osittaisen kierrätyksen mahdollisuus ei ole aina hyväksyttävä pelkästään hygieenisesti, koska osa pilaantuneesta ilmaa pysyy edelleen huoneessa. Mutta nolla kierrätys, etenkin kylmän kauden aikana, maksaa omistajille paljon, mutta ilma on taattu.

Ilmanlämmityksen laskenta yhdistettynä ilmanvaihtoon suoritetaan olettaen, että huoneen lämpötila on säilytettävä. Tämä ei saisi kärsiä siitä, että ilmanvaihdon taajuus huoneessa olisi myös vakioarvo.

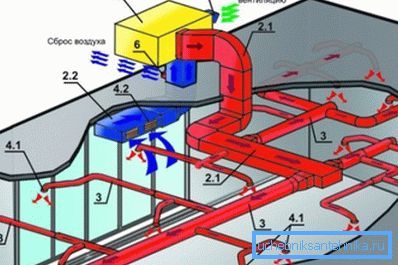

Ilmavirran tulisi olla suunnilleen yhtä suuri kuin pakokaasu

Erittäin yksinkertaistettu versio laskelmasta annetaan näytteenä, mutta se soveltuu esimerkiksi yksityiseen rakentamiseen.

Koko laskenta voidaan jakaa kolmeen yksinkertaiseen vaiheeseen:

  1. On tarpeen määrittää huoneen lämpöhäviö. Laskennan yksinkertaistamiseksi on suositeltavaa käyttää online-laskinta, jonka avulla voidaan ottaa huomioon hienovaraisuudet, kuten huoneistoon asennetun lasipakkauksen tyyppi, ilmastovyöhyke jne. Kun manuaalisesti lasketaan, monilla aloittelijoilla on vaikeuksia tämän kanssa;

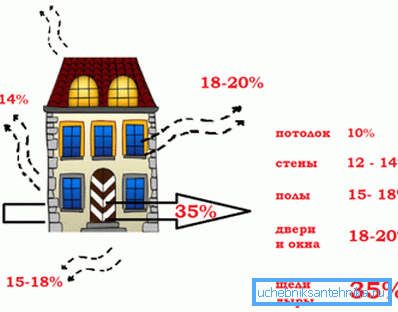

Lämpöhävikin päälähteet

Kiinnitä huomiota! Tämän kohteen oikeellisuus riippuu lämmittimen kyvystä säilyttää haluttu lämpötila asunnossa. Jos esimerkiksi tulos on aliarvioitu, lämmitin ei yksinkertaisesti pysty selviytymään ja voit unohtaa mukavuuden.

  1. Sitten sinun on asetettava huoneen lämpötila ja poistolämpötila (lämmittimen ulostulossa) ja määritettävä ilmavirtaus määritellyissä olosuhteissa. Laskenta suoritetaan kaavan mukaisesti

G = Qп / [с • (tg-tv)],

tässä kaavassa käytetään seuraavaa merkintää:

  • Qп - edellisessä vaiheessa laskettu lämpöhäviö, W;
  • c on ilman lämpökapasiteetti, J / (kg • K), viitearvon katsotaan olevan 1005;
  • tg ja tv - lämmittimen lämpötila ja huoneen lämpötila, C.
  1. Lämpökulutuksen mukaan, joka on käytettävä tämän ilman lämmittämiseen, käytetään kaavaa

Qn = G • c • (Tv-tn),

jossa tn on ulkolämpötila ,? С.

Laskennan esimerkki

Esimerkiksi suoritetaan yksinkertainen laskelma, jossa tehtävänä on suorittaa lämmityksen ja ilmanvaihdon laskenta edellyttäen, että ne toimivat yhdessä.

Seuraavat alkuperäiset tiedot hyväksytään:

  • kaksinkertaiset ikkunat asennetaan huoneeseen ja lasitusalue prosentteina on 20% seinäalueesta;
  • hyväksytty ulkolämpötila -30 ° C;
  • huoneessa on vain yksi seinä;
  • huonetila - 20 m2;
  • talon tulisi jatkuvasti pitää lämpötila +20 ° C: ssa, syöttölämpötila +50 ° C;

Laskenta suoritetaan suositellun menetelmän mukaisesti:

  • tällaisen tapauksen lämpöhäviö on 2,26 kW;
  • ilmavirtauksen tulisi olla G = 2260 / (1005 (50-20)) = 0,075 kg / s;
  • lämmitys lämmitykseen vaatii Qn = 0,075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW. Näiden tietojen perusteella voit valita lämmittimen passiominaisuuksilla.

Yhteenvetona

Ilmanvaihtojärjestelmän suunnittelu vain ensi silmäyksellä voi tuntua yksinkertaiselta - aseta pari putkea, mutta tuo ne katolle. Itse asiassa kaikki on paljon monimutkaisempaa, ja siinä tapauksessa, että ilmanvaihto yhdistetään ilmalämmitykseen, tehtävän monimutkaisuus vain kasvaa, koska sinun on varmistettava paitsi likaisen ilman poistaminen myös vakaan lämpötilan saavuttaminen huoneissa.

Tämän artikkelin video on teoreettinen, jossa asiantuntijat antavat vastauksia useisiin yleisiin kysymyksiin.
