Laitteen ilmanvaihtojärjestelmä - nimittäminen, perus- ja

Maaseudulla asuminen, käytännössä ei ajattele ilmanvaihtoa, joskus riittää, että talo tekee yksinkertaisimman rakenteen. Toinen asia on se, että sinun on käytettävä työaikaa kaupungin toimistoissa, joiden ikkunoista on näköala tielle. Tässä tapauksessa ikkunan avaaminen ei anna pääsyä raikkaaseen ilmaan, vaan päinvastoin vain pahentaa huoneen tunnelmaa.

tapaaminen

Nykyään on mahdotonta kuvitella mitään ilman ilmanvaihtoa tapahtuvaa tuotantoa sekä tiloja asunnossa tai talossa.

Sen käyttö on varsin laaja, ja laitteet ovatkin erilaiset moninaisuudessa, mutta todellisuudessa se koostuu kolmesta pääryhmästä:

• ilmavirran luominen;
• ilman käsittely;
• ilmanjako koko tiloissa.

Ilmanvaihtojärjestelmiä varten olisi tunnistettava erikseen lisäkomponentit, joita voidaan pitää niiden erottamattomana osana ja jotka voivat estää työn sivuvaikutukset:

• palopellit;
• lämmöneristys;
• äänenvaimentimet.

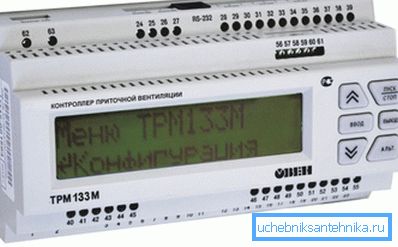

Vihje: kaikki monimutkaiset ilmanvaihtojärjestelmät on varustettava automaatiolla.

rakenne

Laitteet riippuvat ilmanvaihdon tyypistä. Esimerkiksi saanti koostuu elementeistä, jotka:

Ilmavirran jakamiseen seuraavien ilmanvaihtojärjestelmien osien avulla:

1. Air-jakelijat:

• suuttimet suuttimilla;
• hila;
• rei'itetyt paneelit;
• kattovalaisimet;
• slot-laitteet.

1. Ilmakanavat.

1. Säätö- ja lukituslaitteet - venttiilit, kalvot.

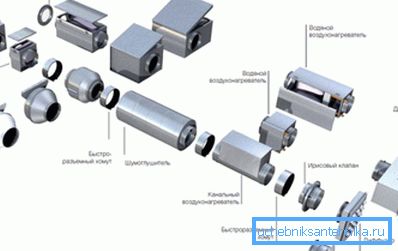

Tuuletusjärjestelmän pääelementit

Kuten minkä tahansa suunnittelun yhteydessä, sen asianmukainen toiminta on varmistettava sen yksittäisillä elementeillä, jotka voivat toimia itsenäisesti tai olla synkronoituja muun kanssa automaation avulla:

1. Ilmanottosäleikkö Ensimmäinen hyväksyy ulkopuolelta tulevan puhtaan ilman, sen hinta riippuu koosta ja materiaalista. Useimmiten se on suorakulmainen tai pyöreä, on myös soikea tai mukautettu. Heidän tehtävänsä eivät ole vain koristeellisia, vaan myös käytännöllisiä - suojaamaan ilmanvaihtojärjestelmää erilaisilta epäpuhtauksilta sekä saostumista.

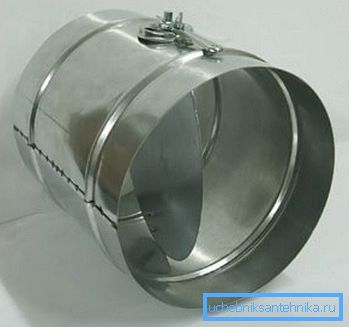

1. Ilmaventtiili Suunniteltu säätämään ilmavirtaa ja estämään myös ulkoisen ilman pääsyn järjestelmään, jos se sammutetaan. Erityisesti kylmän kauden aikana, muuten pakastusilma ja -suoja putoavat taloon ja huoneistoon. Voit asentaa sen helposti omin käsin.

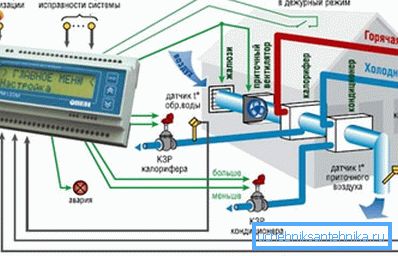

Useimmiten tuoreilman ilmanvaihtojärjestelmissä venttiili synkronoidaan venttiiliin sähkökäyttöisellä laitteella, joka automatisoi sen hallinnan. Jos lämmitin käynnistyy - venttiili avautuu, kun se sammuu - se sulkeutuu.

1. Ilmansuodatin tärkeä osa järjestelmää, joka suojaa sitä pölyltä, pölyltä, hyönteisiltä ja lialta. Tyypillisesti käytetään karkeaa pesua, joka kykenee tarttumaan niin pieniin hiukkasiin kuin 10 mikronia Suodatinmateriaali tässä tapauksessa on akryyli. Tarvittaessa lisätään tuuletetun rakennuksen ohjeiden suojaa, suosittelemme hienon suodattimen asentamista, joka viivästyttää hiukkasia, joiden koko on enintään 1 mikroni, sekä erittäin hienoja suodattimia, jotka eivät salli hiukkasten pudota 0,1 mikroniin.

Vihje: seuraa laitetta ja puhdista se roskista ja pölystä joka kuukausi.

Suosittelemme asentamaan suodattimen diagnosointiin paineanturi, joka pystyy valvomaan ilmanpaineen eroa ilmanvaihtojärjestelmän tulo- ja poistoaukossa.

1. tuuletin käytetään kaikissa pakotetussa ilmankiertojärjestelmissä ja staattisessa paineessa ilmanvaihtojärjestelmässä. Siinä on kaksi pääparametria: syötetyn ilman määrä ja paine. Suunnittelun mukaan ne voivat olla aksiaalisia ja keskipakoisina.

Ensimmäinen sai asiakkailta hyväksynnän luotettavuuden ja korkean suorituskyvyn ansiosta. Haittapuolena on, että ne muodostavat alhaisen kokonaispaineen, minkä vuoksi ilmavirran nopeus käämikanavissa vähenee merkittävästi. Tässä tapauksessa suosittelemme käyttämään puhaltimien säteittäisiä malleja, jotka voivat luoda korkean paineen virtauksen.

Vinkki: uusimmat eurooppalaiset ilmanvaihtolaitteiden valmistajat ovat tyytyväisiä mataliin meluihin ja pieniin mittoihin.

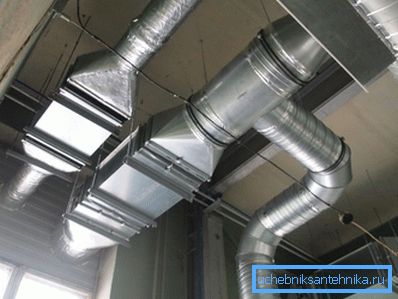

1. Ilmakanavat suunniteltu jakamaan käsitellyn ilman rakennukseen sen jälkeen, kun se on poistunut äänenvaimentimesta.

Ne yhdistetään verkkoon, joka koostuu seuraavista:

• kääntyy;
• sovittimet;
• tees.

Niiden valinnan tekee:

• poikkileikkauspinta-ala - se riippuu tarvittavasta ilmavirrasta, joka määritetään laskennalla, sekä suurimmasta määritetystä ilman nopeudesta;
• muoto - pyöreä tai suorakulmainen, vähemmän soikea;
• jäykkyys - taipuisa, puoliksi joustava ja jäykkä.

Vihje: käytön aikana on noudatettava sallittua nopeutta ilmanvaihtojärjestelmässä, muuten kanava tulee melun lähde.

Jäykät ilmakanavat on valmistettu galvanoidusta levystä, ne voivat olla suorakulmaisia ​​tai pyöreitä. Tietyissä olosuhteissa ne voivat tuottaa ruostumatonta terästä.

Puoli-joustavat ja joustavat ilmakanavat on valmistettu monikerroksisesta alumiinifoliosta, ne ovat poikkileikkaukseltaan pyöreitä, ja sitä helpottaa teräslangasta valmistettu kehys, joka on kierretty spiraaliksi. Tämä muotoilu on kätevä kuljettamiseen, sillä se voidaan taittaa "harmonikalle".

Haittapuolena on korkea aerodynaaminen vastus epätasaisesta sisäpinnasta, joten niitä tulisi käyttää pienten pituisten projektien yhteydessä.

lisä-

johtopäätös

Ilmanvaihtojärjestelmää suunniteltaessa on välttämätöntä ymmärtää paitsi sen tarkoitus myös laite. Sitten on helpompi tietää, mihin, mihin ja missä asennetaan elementtejä ja mitä niitä käytetään tulevaisuudessa. Perinteisesti voimme liittää joitakin niistä tärkeimpiin, toiset ylimääräisiin.

Tämän artikkelin video auttaa sinua löytämään lisätietoja tästä aiheesta.
