Korkea kerroksen rakennuksen ilmanvaihto: laitteen

Ilman raitista ilmaa kadulta ja ihmisten jätteiden saastuttamien ilmamassojen poistamisen avulla ei ole mahdollista käyttää rakennusta. Samaan aikaan monikerroksisen rakennuksen huoneiston ilmanvaihtojärjestelmässä on merkittäviä eroja yksityisen mökin samasta suunnitteluverkosta, joka vaikuttaa palveluun ja kykyyn liittää erityisiä kodinkoneita. Ymmärtääksemme kaikki sen hienovaraisuudet ja vivahteet auttavat alla olevaa ohjetta.

Tarkoitus ja tehtävät

Monikerroksisten rakennusten ilmanvaihtolaite on käytössä olemassa olevissa rakennus-, palontorjunta- ja terveysvaatimuksissa. Sen pääasiallinen tarkoitus on haitallisten epäpuhtauksien poistaminen ilmassa asuin- (makuuhuone, olohuone) ja apu- (saniteetti-, keittiö) tiloissa.

Pääasialliset saastumisen lähteet asunnossa ovat:

• liesi;
• pesukone;
• saniteettitarvikkeet (wc, kylpyhuone).

Edellä mainittujen laitteiden toiminnan seurauksena ilmaan muodostuu vesihöyryä ja kaasuja, joilla on kielteinen vaikutus ihmiskehoon.

Ilmanvaihtoa voidaan tunnistaa helposti seuraavien ominaisuuksien avulla väärin tehdyistä tehtävistä tai sen suorittamatta jättämisestä:

• lasin sumuus ikkunakehyksissä;
• tiivistyminen seiniin;
• kosteus huoneiden kulmissa;
• muotti ja sieni, joka kattaa huoneiston eri pinnat.

Kiinnitä huomiota! Huono ilmakeskus asuinalueella voi johtaa vakaviin seurauksiin, varsinkin jos lapsi asuu asunnossa. Muotti ja kosteus aiheuttavat usein hengityselinten sairauksia.

Tarkista, onko tuuletusakseli korkean kerroksen rakennuksessa, ja voit tehdä sen itse. Riittää, kun otat osan sanomalehtiä, jonka mitat ovat 20 x 4 cm, ja tuoda se kanavan peittoon.

Levyn tulisi olla kiinni reikään. Muussa tapauksessa sinun on huolehdittava ilmanvaihtokanavan korjaamisesta tai puhdistamisesta.

laji

Äskettäin yhä useammat ihmiset valittavat ilmanvaihtojärjestelmien tehokkuudesta kaupunkikiinteistöissä. Tämä johtuu siitä, että viime vuosisadalla rakennetun monikerroksisen rakennuksen ilmanvaihtojärjestelmä ei tarjonnut hermeettisten ikkunarakenteiden asentamista, jotka estäisivät raitista ilmaa kadulta.

Lisäksi pakoputken huonon suorituskyvyn syy voi olla sen riittämätön pituus (erityisesti ylemmissä kerroksissa sijaitseviin huoneistoihin). Tosiasia on, että vetovoiman ilmaantumisen on läpäistävä putkessa vähintään kaksi metriä, mikä on ongelmallista saavuttaa talon ylimmässä kerroksessa.

Ennen kuin perehdytään tämän ongelman ratkaisutapoihin, on tarpeen tutkia olemassa olevia tuuletusjärjestelmiä.

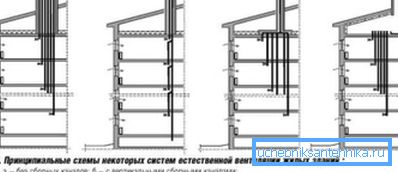

Niinpä luonnollinen ilmanvaihto monikerroksisessa rakennuksessa SNiP: n mukaan voi olla useita päätyyppejä:

1. Jokaisessa huoneistossa on yksilöllinen pakokaasukanava, joka menee suoraan katolle. Tämäntyyppinen kanava on tehokkain, mutta koska rakennusten lattiat ovat lisääntyneet ja asuntojen määrä lisääntynyt, sitä ei ole käytetty äskettäin.
2. Asunnoista kulkevat pakokaasukanavat liitetään ylemmän teknisen tason tasolle horisontaalinen kanava, joka menee katolle.
3. Kaikki tärkeimmät ilmanvaihtoputket päättyvät ullakolle, jolla on eräänlainen ilmanvaihtotila. Sitten poistoilma heitetään ulos erityisillä kaivoksilla. Tätä menetelmää käytetään nykyaikaisten kerrostalojen rakentamisessa.

Yhteinen vaakasuora kanava

Jos monikerroksisten asuinrakennusten ilmanvaihto on suunniteltu tämäntyyppiseksi, niin huoneistoon pystysuoriin putkiin poistuva ilma liitetään yhteen virtaan vaakasuorassa kanavassa. Tässä tapauksessa, kun saavutetaan ullakolle, ilmamassat osuvat vaakasuoraan seinään (laatikon reunaan) ja kääntyvät pistorasiaan.

Menetelmällä on useita haittoja:

1. Pieni sisäinen poikkileikkaus vaakasuorasta ilmanvaihtokanavasta ilmestyy siihen, jossa ilmapaine nousee, minkä seurauksena ylimääräiset ilman massat putoavat takaisin ilmanvaihtokanavaan ja joskus ylemmän kerroksen huoneistoon.
2. Jos laatikon poistoaukko on asennettu liian alhaiseksi, niin voi tapahtua ns. Tämän seurauksena alemmista kerroksista nouseva ilma ei mene ulos kadulle, vaan ylemmän kerroksen olohuoneisiin.

Voit korjata edellä luetellut ongelmat kahdella tavalla:

1. Teknisen lattian laatikoiden muuttaminen. Horisontaalisen ilmanvaihtokanavan kokoa on tarpeen lisätä noin 2-3 kertaa ja varustaa sen sisälle ilmavirtausta hajottavat elementit. Tämän menetelmän haittana on korkea hinta ja tarve houkutella asiantuntijoita. Voit kuitenkin olla 100% varma siitä, että korkean kerrostalon asuinrakennuksen ilmanvaihdon parantamisen jälkeen se toimii virheettömästi.
2. Yksittäisen ilmanvaihtokanavan järjestäminen, joka poistaa saastuneen ilman ulkopuolelle ohittaen yhteisen kanavan.

Kiinnitä huomiota! Tällaisen uudelleenkäsittelyn yhteydessä on huolehdittava ilmakanavien normaalista lämmöneristyksestä, muuten teknisen tilan lämpötila- ja kosteusolosuhteet saattavat häiriintyä, mikä on SNiP: n kiellettyä.

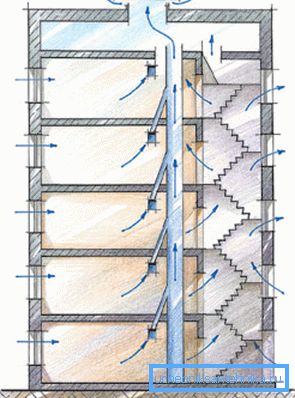

Turvatyyny ullakolla

Tätä ilmavirtausjärjestelyä käytetään kaikissa nykyaikaisissa kodeissa. Jos suunnittelussa tehtiin virheitä ja epätarkkuuksia, ylemmän kerroksen asukkaat kärsivät siitä, että haluttu veto ei synny ilmanvaihtokanavassa.

Tämä johtuu siitä, että ilma 2 metrin sijasta kulkee noin 30 cm: n tuuletusta, mutta se ei kykene pumppaamaan tarvittavaa ilmamäärää. Lisäksi, kun avaat ullakon ovea, näkyviin tulee luonnos, joka vähentää himoa.

Korjaa ongelma helposti. Ylemmässä kerroksessa sijaitsevan asunnon yksittäisiä ilmanvaihtokanavia on varustettava tai kasvatettava vain noin 140 cm pitkä putki, joka on kallistettava kohti yhteistä akselia siten, että pohjasta nouseva ilma lisää vetoa.

Tapoja järjestää ilman liikkumista

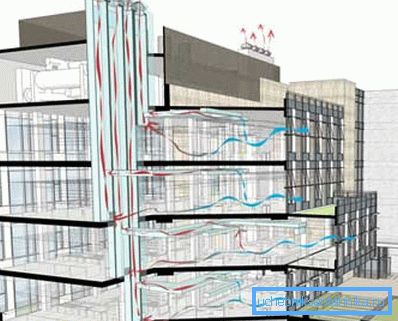

Asuinrakennuksen ilmanvaihtojärjestelmässä oleva ilmavirta voi liikkua insinöörien suunnittelemaan suuntaan sekä itsenäisesti (fysiikan lait) että väkisin (puhaltimien ja muiden laitteiden avulla).

Tämän vuoksi kuvattu tekninen verkosto on jaettu seuraaviin tyyppeihin:

• luonnollinen - raikas ilma virtaa ikkunoiden ja tuuletusaukkojen läpi ja poistetaan ilmanvaihtokanavan kautta (työntövoima syntyy paineen ja lämpötilan eron vuoksi);
• mekaaninen - sekä ilmamassojen syöttäminen että poistaminen suoritetaan imu- ja poistoaukkoihin asennettujen puhaltimien sekä ilmanvaihtokanavan sisäpuolella;
• yhdistettynä - tässä tapauksessa huppu pakotetaan ja virtaus luonnollisella tavalla.

Tuuletus korjaus

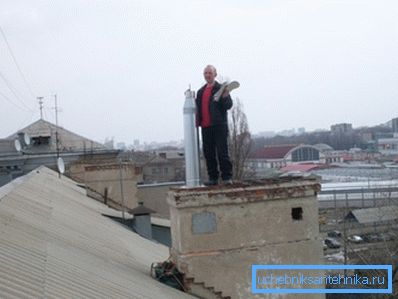

Asianmukaisesti suunniteltu ja suunniteltu pakokaasujärjestelmä ei vaadi kunnossapitoa asukkailta. Tämän pitäisi tehdä rakennuksen toiminnasta vastaavan organisaation asiantuntijat. Ainoa pätevä toimi on puhdistaa arina pölystä, joka peittää tuloaukon.

On eri asia, jos huoneiston ilma poistetaan säännöllisesti, ja naapureiden epämiellyttävät tuoksut ja ikkunoiden tiivistyminen jatkuvat. Sitten ongelma on ilmamassojen riittämätön virtaus. Usein asukkaat, jotka ovat asentaneet muovia tai alumiinia sisältäviä ikkunalohkoja, jotka eivät anna ilmaa ulos, joutuvat tähän.

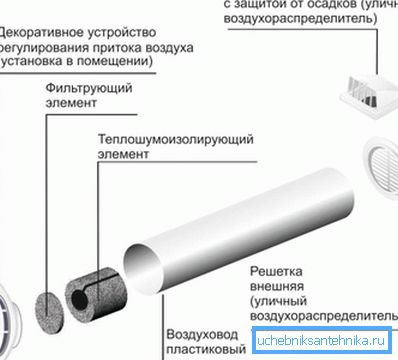

Tilanteen ratkaiseminen auttaa säännöllistä tuuletusta, mutta hyväksyttävämpi vaihtoehto on asentaa imuventtiilit, jotka asennetaan ikkunalaudan ja keskuslämmityslaitteen väliin. Tässä tapauksessa ulkopuolelta puhallettu kylmä ilma on lämmitetty.

Imuventtiilejä on useita:

• mekaaninen - varustettu venttiileillä, joiden avulla voit manuaalisesti säätää saapuvan virran voimakkuutta;
• elektroniset - niissä on erityisiä laitteita, jotka avaavat ja sulkevat venttiilin ulkoisten anturien (kosteus ja lämpötila) perusteella saatujen tietojen perusteella.

Kiinnitä huomiota! Monet vanhojen talojen asukkaiden omistajat yrittävät käsitellä kosteutta ja epämiellyttäviä hajuja ilmastoinnin avulla. Tämä on väärä päätös, koska tällaiset ilmastolaitteet eivät voi korvata täysimittaista ilmanvaihtotekniikan verkkoa.

Pakotetun ilmanvaihtojärjestelmän asentaminen

Tätä tapaa ratkaista ongelma käytetään siinä tapauksessa, että kaikki edellä luetellut menetelmät eivät tuottaneet toivottua tulosta. On huomattava, että on mahdotonta tehdä itsenäisesti kaikkia tarvittavia asennustoimintoja, koska ilmakanavien poikkileikkaus ja laitteen teho lasketaan erikseen.

Harkitse vain yleisimmin käytettyjen järjestelmien päätyyppejä:

1. Jos tarvitset pienen yhden huoneen huoneiston, jossa on raitista ilmaa, erityinen yksiosainen laite auttaa sinua, jotka ovat edullisia, mutta tekevät erinomaista työtä sille osoitettujen tehtävien kanssa.
2. Siinä tapauksessa, että pakoputkistossa työntövoima on riittävä, on mahdollista rajoittaa tulolaitteiden asennusta. Laitteen teho riippuu asukkaiden määrästä asunnossa, huoneiden pinta-alasta ja muista tekijöistä.

Täydellinen puhallin, yleensä kaikki tarvittavat elementit toimitetaan:

• hila;
• Ilmanlämmittimet ilmanvaihtoa varten;
• venttiilit;
• suodatinelementit.

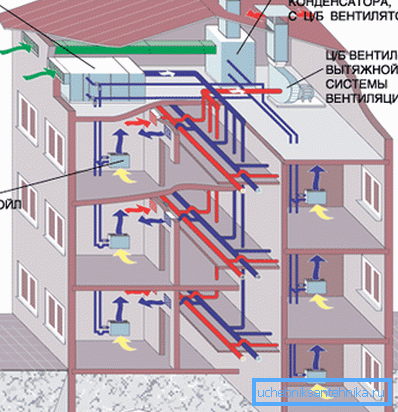

1. Pakotettu ilmanvaihto (mahdollisesti lämmön talteenottimella) on tehokkain. Mutta sen asennus on suositeltavaa vain yksityisissä taloissa tai suurissa kaupunkiasuntoissa.

Vihje! Jotta ilmanvaihto toimisi mahdollisimman tehokkaasti, on suositeltavaa varustaa jokaisen huoneen syöttö- ja poistoaukot (mukaan lukien makuuhuone, toimisto, ruokasali jne.) Yhdistämällä ne ilmakanavilla keskusyksikköön.

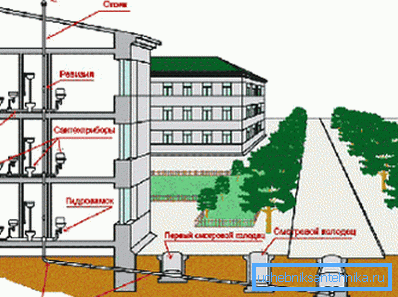

Viemäröinti

Kerrostalojen ominaispiirre on tarve asentaa ilmanvaihto paitsi asuin- ja asuintilojen lisäksi myös viemäriverkkoon. Muussa tapauksessa on vaarana epämiellyttäviä hajuja ja tunkeutumista huoneistoon, joka on vaarallista asukkaiden terveydelle.

Yli 9-kerroksisissa taloissa jäteveden käsittelyjärjestelmän tuuletukseen käytetään useita menetelmiä:

1. Suora ilmanvaihto. Tällöin keskimmäinen nousuputki, jossa kaikki viemärit sulautuvat, näkyy rakennuksen teknisessä kerroksessa eikä ole sinetöity. Tuore ilma johdetaan putken yläosasta. Haittana on, että jos paineen nousu tapahtuu järjestelmän alaosassa, on vesitiivisteen puristumisvaara.
2. Rinnakkainen ilmanvaihto. Tämän rakenteen ominaisuudet estävät hydraulisten lukkojen imeytymisen ja poistumisen. Menetelmän ydin on se, että keskellä olevan viemärikanavan rinnakkain tasaantuu lisäksi ilmanvaihto. Ne on yhdistetty toisiinsa jokaisessa kerroksessa erityisten muotoisten osien avulla.

johtopäätös

Asuinrakennuksen ilmanvaihtojärjestelmä on monimutkainen tekninen verkko, jonka suunnittelu ja korjaus vaatii erityisosaamista, taitoja ja laitteita. Virheellinen huolto voi johtaa häiriöihin, jotka vaikuttavat paitsi kotiin, myös naapureille aiheutuviin haittoihin.

Tässä artikkelissa esitetystä videosta saat lisätietoja kaupunkien korkeiden rakennusten tuuletuksen toiminnasta.
