Kiinnittimet ilmanvaihtoon - tyypit ja menetelmät

26-10-2018
Ilmanvaihto

Järjestämällä talon tai huoneiston ilmanvaihtojärjestelmää voimme käyttää kolmea vaihtoehtoa ilmakanaville - jäykkä, puolikalvo ja joustava. Ne on valmistettu metallista, muovista ja polymeereistä. Seinään tai kattoon asennettavaksi on kehitetty erityisiä ilmanvaihtoaineita, jotka ovat meidän artikkeli.

Lisäksi näytämme selkeän esimerkin siitä, miten tämä kaikki tapahtuu.

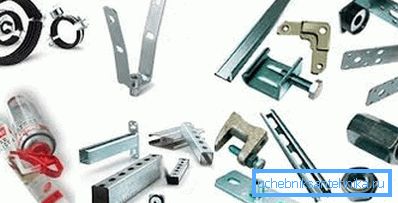

Ilmanvaihtolaitteiston avulla voit varmistaa ventkanalin

Ilmakanavan kiinnitys

Ilmakanavat voidaan kiinnittää eri tavoin vaaka- ja pystytasossa. Hyvin harvoin ne asennetaan kaltevaan asentoon.

Kiinnitykseen käytetään erityisiä kiinnityselementtejä. Niiden asennusmenetelmät riippuvat ilmakanavan muodosta ja mitoista.

vaakasuora

Asennettaessa tuuletuskanavia tiili (raudoitettu betoni) seiniin tai kolonneihin käytetään neliön muotoisia metallikannakkeita. Ne on upotettu pintaan kulmakarvojen avulla.

Ulkonevan osan kiinnikkeissä on aukko ilmakanavan ripustukseen.

Seinästä tulevan laudan mitat ja sen upottamisen pituus riippuvat kanavan mitoista.

  1. Ilmanvaihtokanavat on kiinnitetty raudoitettuun betonipylvääseen, jossa on kulmat, tukirivit, arkin kynttilät. Pylvääseen kiinnitetään teräslevy, jossa on pultit, minkä jälkeen siihen on kiinnitettävä kulma ja tukijalka.
  2. Ilmakanava kiinnitetään betonipaneeliin kannattimien avulla metallikoloon, jossa on kiinnikkeet ja poikkipalkit.
  3. Ilmaputket kiinnitetään I-palkkeihin, joissa on teräs- tai rautakaistaleita.

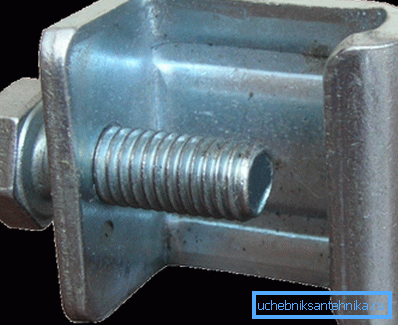

Kiinnitys - luotettava kiinnitys ilmanvaihtoa varten

pystysuora

Pyöreä ilmakanava, joka on poikkileikkaukseltaan enintään 1 m, on kiinnitetty tiiliseinään tukeen, joka koostuu seuraavista:

  • metallikonsoli;
  • erityiset vuoraukset;
  • kiristimet - teräksestä ja kulmasta.

Pyöreät ilmakanavat kiinnitetään teräsbetonipylvääseen, jossa on metallilevyyn ja 2 puolipuristimeen hitsatut konsolit. Jälkimmäiset ruuvataan ilmanvaihtokanavan asennuksen jälkeen.

Vinkki: kun ilmanvaihtoa ei voida kiinnittää seinään tai pilariin, se voidaan asentaa katolla.

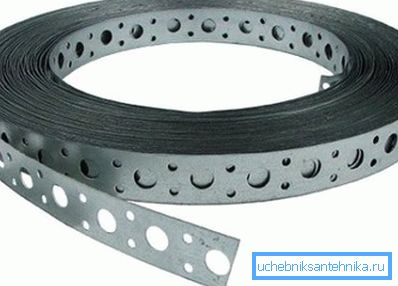

Kuvassa lävistetty nauha ilmanvaihtokotelon ripustukseen

Tuuletusasennus

Alla oleva ohje kertoo, miten voit tehdä kaiken oikein:

vaakasuora
  1. Tarkista alue, jossa kanava kulkee.
  2. Asenna kiinnittimet seiniin ja kolonneihin.
  3. Asenna hissit merkkeihin ja siirrä ilmakanavan tiedot.
  4. Asenna yksittäiset elementit lohkoihin ja kiinnitä puristimet, joihin jousitus tehdään.
  5. Asenna ilmakanavat laippakiinnikkeillä.
  6. Jatka koko ilmanvaihtojärjestelmän asentamista ja kiinnittämistä seiniin ja pilareihin etukäteen valmistettuihin elementteihin.
  7. Tarkista tuuletusosan asennus ja kytkentä rakennuksen olemassa oleviin lohkoihin.
  8. Poista lisävarusteet ja tarkista kootun järjestelmän toiminta.
pystysuora
  1. Merkitse alueet, joissa kiinnittimet on asennettava.
  2. Asenna ne ja johda tulevan kanavan osiin.
  3. Kiinnitä kiinnike, nosta ja sulje järjestelmä ulkoseinään ennen prosessin aloittamista.
  4. Kokoa rakenne erillisistä osista.
  5. Asenna erityinen sateenvarjo ja nosta koottu osa.
  6. Kohdista venytysmerkit ja kiinnitä se haluttuun asentoon.
  7. Yhdistä jo asennetut osat ja varmista kaikki.

Vinkki: kun on tarpeen asentaa tuuletus ripustetun katon alle, ripustaa ilmakanavaliitokset ennen sen asentamista, ja asenna sitten ilmajakajat ripustetun katon asentamiseen.

L- ja Z-muotoiset kiinnikkeet suorakulmaisiin ilmanvaihtokanaviin

Ilmakanavan kiinnitysmenetelmät

Ilmanvaihto voidaan asentaa seuraavasti:

  1. Levitä L-muotoinen kiinnike, jonka hinta on varsin edullinen. Kiinnitä ilmakanavaelementit siihen ruuveilla tai ruuveilla.
  2. Suorakulmainen ilmakanava on mahdollista kiinnittää ruuveilla tai ruuveilla Z-kannattimella.
  3. Asennus nastojen ja profiilien avulla:
  • ilmanvaihdon pitäisi olla vastapäätä;
  • kierteitetyt osat vähentävät sivuttaissiirtymää.

Usein käytetään kumiprofiilia, joka lisäksi tarjoaa ilmakanavan äänieristyksen.

  1. Pyöreän poikkileikkauksen putkien kiinnittämiseen voidaan käyttää lävistettyä nauhaa. Tämä tulisi tehdä silmukan avulla tai kiinnittämällä kiinnitysalueiden ruuviin. Tämän menetelmän haittana ei ole tarvittavaa jäykkyyttä.
Ilmakanavien kiinnittäminen kattoon omin käsin

Vihje: Jos putkien halkaisija on alle 200 mm, voit vähentää ilmakanavan melutasoa, jos käytät myös puristinta samanaikaisesti lävistetyn nauhan kanssa.

  1. Käytä kiinnitystappeihin ja kiinnikkeisiin.
  2. Joskus voit käyttää messinki laajennus ankkuri, joka on sijoitettava esivalmistettu reikä ja kiristä nasta.

Vinkki: jos kanavia ei voida kiinnittää kattoon, asenna metallikiinnike kiinnikkeellä, johon on kiinnitetty tappi.

Levitä seuraavat tuuletukseen, materiaaleihin ja kalusteisiin kiinnittyvät kiinnikkeet:

  • eri muotojen kiinnikkeet;
  • profiilit;
  • crosshead;
Ristipään käyttö
  • nastoilla
  • lävistetty teippi;
  • letkunkiristimet;
  • pihdit;
  • nostolaitteet;
  • teräskulmat;
  • teräslevy;
  • metallilevyt.

johtopäätös

Ilmanvaihtojärjestelmän luotettava asennus voi taata vain oikeat kiinnikkeet. Tätä varten käytetään erilaisia ​​laitteita, osia ja materiaaleja. Tässä artikkelissa kuvataan yksityiskohtaisesti, miten niitä tulisi tarvittaessa käyttää.

Tämän artikkelin video auttaa sinua löytämään lisätietoja tästä aiheesta.
