Keittiöhuoneen tuuletushuppu: miten ei tehdä väärää valintaa

Osa asuinrakennuksen tiloista tarvitsee erityistä tuuletustilaa. Esimerkiksi on toivottavaa asentaa tuuletin pakokaasuun kylpyhuoneessa, wc.

Älä tee ilman erikoisvarusteita ja keittiössä. Se tarjoaa puhdasta ilmaa huoneessa ja suojaa paitsi asukkaita, myös ikkunoita, seiniä ja huonekaluja polttotuotteiden ja rasvojen vaikutuksesta.

Pakokaasulaitteiden luokitus

Keittiön pakokaasulaitteet luokitellaan asennustavan ja toimintaperiaatteen mukaan.

Asennustavan perusteella valmistetaan tällaisia ​​laitteita.

1. Katto- ja ripustetut analogit. Ne on asennettu seinään tai kattoon katon yläpuolelle.
2. Sisäänrakennetut kalusteet. Asennettu kaappiin tai erikoiskoteloon. Ulkopuolella on vain laitteen pohja ja ohjauspaneeli.
3. Pöydän huput. Ohjeessa sanotaan, että niitä käytetään useimmiten catering-laitoksissa.

Toimintaperiaatteen mukaan kaikki huput on jaettu seuraaviin analogeihin.

1. Suodatinlaitteet. Ne puhdistavat ilman, kun se kulkee suodattimen läpi. Niistä yleisimpiä ovat hiilen analogit. Niiden puhtautta on seurattava jatkuvasti ja vaihdettava tarpeen mukaan.

Kiinnitä huomiota! Tämä huppu asennetaan ilman, että se on kytketty ilmanvaihtoon. Se sopii parhaiten pieniin keittiöihin, joissa ruoka ei ole valmis, vaan vain lämmitetty.

1. kelauslaitteita laitteiden. Niiden putket vievät saastuneen ilman suoraan talossa olevaan tuuletusakseliin (kanavaan) tai erityisesti varustettu pakokaasujen käyttöön. Tehokkaasti käytetyissä keittiöissä tällaiset laitteet ovat parhaita.

Kuinka valita ilmakanava ja pakokaasu

Hupun valinnassa on otettava huomioon seuraavat seikat.

Mitä tekijöitä kannattaa harkita

1. Pakokaasuvirran tulee vastata huoneen tilaa.
2. Sen mitat ovat oikeassa suhteessa keittiövälineisiin.
3. Pakokaasun ilmanvaihtokanavassa on oltava riittävä poikkileikkaus. Asiat ja hänen materiaalinsa.
4. Laitteen suunnittelun on oltava sopusoinnussa huoneen sisätilan kanssa.

Pienin pakokaasukapasiteetti lasketaan keittiön tilavuutena kerrottuna 10: llä. Jos huoneessa on kooltaan 4–3 metriä ja sen katon korkeus on 2,8 m, keittiön tilavuus on 33,6 m?

Siksi laitteen tehon tulisi olla 336 m? kello kello Asiantuntijat sanovat, että on toivottavaa ostaa huppu, jossa on marginaali (pieni) suorituskyky.

Kiinnitä huomiota! Laitteen mittojen tulee olla oikeassa suhteessa kaasulevyn pintaan. Jos huppu on pienempi, tietyn prosenttiosuuden palamis- ja hajuntuotteista, jotka syntyy ruoanvalmistusprosessin aikana, siirtyvät asuntoon. Eli ilmanvaihto on tehoton.

Putket järjestelmään

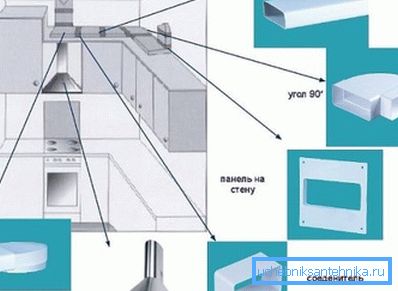

Pakoputki voidaan valmistaa seuraavista materiaaleista.

1. Muovia. Ei ruoste, on kevyt, juuri asennettu, kemiallisesti kestävä, ei pelkää lämpötilan muutoksia.
2. Teräslevystä valmistetut suorakaiteen muotoiset putket ja laatikot. Niiden hinta on alhainen, mutta materiaali on alttiina korroosiolle, kohonnut melu, ei ole kovin kestävä mekaanisille vaurioille.

1. Aallotetut alumiiniputket. Niiden pääasiallinen etu on erinomainen eristys, so. äänet ovat täysin poissa, kun ne kulkevat voimakkaiden ilmavirtojen kanavan läpi. Tällaisten putkien muoto on helppo vaihtaa pakokaasun aukon parametrien ja verkon kokoonpanon perusteella.

Ainoa miinus on, että hupun aallotettu ilmanvaihtolaatikko ei näytä esteettisesti miellyttävältä. Kanava voidaan kuitenkin peittää aina päin.

Laitteen asennus

Ennen kuin liität hupun tuuletukseen, sinun on valmisteltava järjestelmän osat ja työkalut.

Mitä tarvitaan

Tarvittavista laitteista ja materiaaleista tarvitaan seuraavia.

1. Huppu, joka valitaan sopivien ominaisuuksien ja suunnittelun mukaisesti.
2. Kiinnikkeet sen kiinnittämiseksi.
3. Joukko putkia ja liittimiä kanavan järjestämiseen.
4. Kiinnikkeet kanavan kiinnittämiseen.
5. Pakokaasun tuuletusritilä, akselin sulkeminen ja liitoksen yksinkertaistaminen kanavan kanssa.
6. Kanavaan asennettu takaiskuventtiili, joka takaa likaisen ilman ja hajujen palautumisen.

Toolkit, joka on valmisteltava.

1. Perforaattori reikien poraukseen asennusrakenteeseen.
2. Ruuvimeisseli huppuyksikölle.
3. Mittanauha ja lyijykynä mittausta varten.
4. Teroitettu veitsi.
5. Palapeli tai saha.
6. Rakennustaso.

Sähköinen turvalaite

Keittiön huppu on laite, jolla on lisääntynyt sähkövaara. Huoneessa on jatkuvasti vesihöyryä. Öljy ja rasvat ruoanlaittoon ruiskutetaan sähkölaitteisiin.

Tämä voi aiheuttaa sähköiskun.

1. Edellä esitetyn perusteella hupun kytkeminen omiin käsiisi ilmanvaihtoon olisi liitettävä maadoitukseen.
2. Viime vuosina rakennetuissa kerrostaloissa sähköjohdot on jo maadoitettu. Siksi sinun tarvitsee vain laittaa pistorasia koskettimeen hupussa.
3. Vanhemmissa rakennuksissa maadoitus on rakennettava yksin.

Tässä on mitä tehdä:

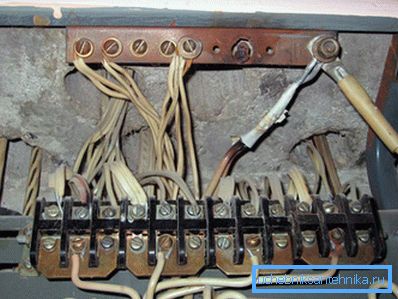

1. Laskeutuvassa sähköpaneelissa on “neutraali” - upotettu putki tai erikoisrengas, jossa on kiinnitystappi.
2. Kytke virtajohto huolellisesti liittimeen. Sen poikkileikkauksen tulisi olla vähintään 2,5 mm?
3. Kiristä sitten kaapeli ohjausmutterilla.
4. Reititä johdin tilojen läpi keittiöön pistorasiaan. Estetiikkaan ei kärsinyt, voit käyttää sokkelia kaapelikanavilla, pintanalogeilla muoviseinille tai seinää ylös langalle.
5. Liitä huppu kaapeliin. Tämä on tehtävä koneen kautta (teho 6.3 A)

Kiinnitä huomiota! Jos et ole ystävien kanssa sähkö, soita mestareille. Suojus jännitteessä on 220 V, se on hengenvaarallinen.

Sisäänrakennettujen kalusteiden asennus

Sisäänrakennetun hupun kokoonpanovaiheet ovat alla.

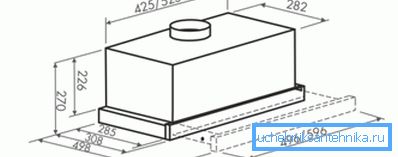

1. Ensinnäkin asettuu hänen kaappiinsa. Voit ostaa sen jo valmiiksi tai tehdä sen itse. Kaapissa tulisi olla vain sivuseinät ja yläseinät. Rakenteen mittojen tulee olla yhdenmukaisia ​​pakokaasulaitteen koon kanssa.
2. Kaapin yläosassa, jossa on saha tai palapeli, leikataan ilmanvaihtoputken reiän läpi ja kiinnitetään sovitinrengas siihen.

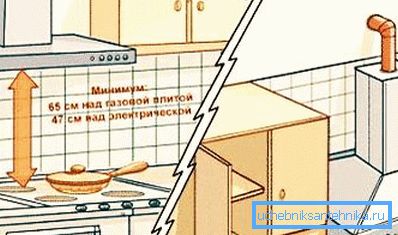

1. Kiinnitä kaappi suljetulla paikalla merkityssä paikassa. Tee välilevyn ja hupun välinen aukko laitteen passin mukaisesti. Yleensä se on 65 cm, jos liesi on kaasu. Kun liesi on sähköinen, ilmaisin voi vaihdella.
2. Kiinnitä huppu kaappiin. Liitäntäpisteiden on oltava laadukkaita ja luotettavia. Näin vältät tärinää ja ylimääräistä melua laitteen käytön aikana.
3. Tarkasta ennen laitteen asennusta laitteen sähkölaitteiden toiminta: puhallin, valaistus jne.
4. Asenna pistorasia kosteussuojattuun alueeseen, joka on lähellä liesituulettimen. Olemme jo puhuneet sen pakollisesta maadoituksesta. Työn lopussa sinun tarvitsee vain kytkeä hupun sähköjohto.
5. Huppu on kytketty ilmanvaihtoventtiiliin ilmakanavaputkella. Yksi sen päämiehistä laitteen kanssa, toinen näkyy talon tuuletuksen pääkanavassa. Liitäntä tehdään säleiköllä ja kiinnikkeillä.

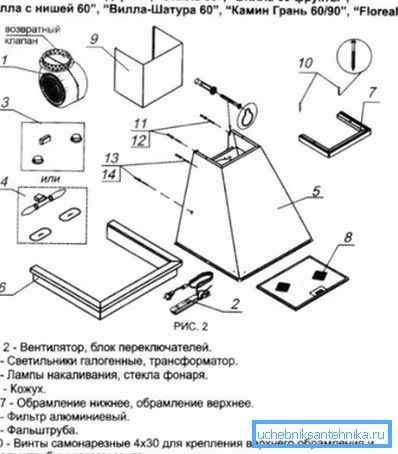

Asennus saranoitu analoginen

Lisälaitteen asentaminen on paljon helpompaa, koska se ei vaadi erityistä kaappia.

1. Tarvittavan tason seinällä on merkitty pisteet laitteen kiinnittämiseksi.
2. Lähellä tätä aluetta asenna erillinen pistorasia, jossa on maa.
3. Asenna huppu asennetuille kiinnikkeille.
4. Liitä ilmakanava pistorasiaan.
5. Kanavan toinen puoli tulee tuoda talon tuuletusaukkoon, jossa on grilli ja puristin.

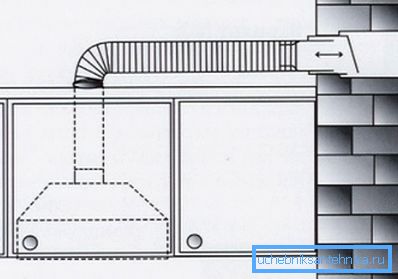

Kiinnitä huomiota! Ennen kuin liität hupun tuuletukseen, on huomattava, että jokainen kanavan kääntö ja taivutus vähentää kiertolaitteen suorituskykyä 10 prosenttia (keskimäärin). Toisin sanoen - jos tällainen mahdollisuus on, ilmanvaihtokanava on tehtävä suoraksi.

johtopäätös

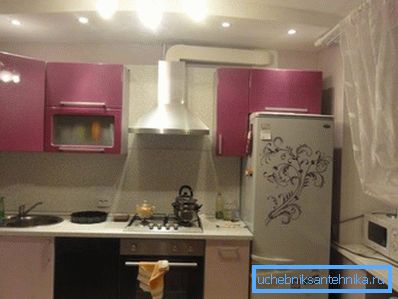

Jos valitset ja asensit keittiöön pakokaasulaitteen oikein, voit taata vesihöyryn, haitallisten palamistuotteiden ja epämiellyttävien hajujen kertymisen tässä huoneessa.

Tämän artikkelin video jatkuu teemana.
