Kattotuuletus: ominaisuudet ja edut

Rakennusteknologioiden kehittäminen on antanut meille paljon uusia materiaaleja ja rakenteellisia ratkaisuja, joihin kuuluvat myös katto- katot. Tällaisten kattojen piirre on lattialaatan ja koristeellisen pinnan välinen rako, jossa voit piilottaa ilmanvaihtokanavat tai järjestää kanavattoman järjestelmän. Puhumme katon tuuletuksen ominaisuuksista ja eduista.

Yleistä tietoa

Kattotuuletin alla ymmärretään sellainen järjestelmä, jossa kanavat tai kanavat sijaitsevat katon yläpuolella. Näin voit poistaa putket ja kanavat huoneen toiminnallisilta alueilta ja voittaa sen alueen tehokkaan käytön.

Kiinnitä huomiota! Tämän järjestelyn avulla voit toimittaa ilmaa missä tahansa asunnossa tai talossa. Toinen etu on myös huomattu: kaivostoiminta suoritetaan korkeimmalla kohdalla, ja kaikkein rajuin ja kuumin ilma kerääntyy.

Ilmanvaihdon kiinnittäminen kattoon suoritetaan eri tavoin: puristimet, ankkurit, itseporautuvat ruuvit L- tai Z-profiiliin, läpivientit, lävistetyt teipit tai metallipalkit. Huoneen koristelun laadun parantamiseksi ilmakanavien verkko on piilotetun rakenteen takana.

Kattojärjestelmät ovat kanava ja kanava. Haluamme kertoa tarkemmin näiden ratkaisujen eroista ja ominaisuuksista.

Kattotuuletusjärjestelmät

kanava

Huolimatta vanhan kanavanvaihtojärjestelmän kehityksestä hyvä vanhan kanavan ilmanvaihto on edelleen kiistaton markkinajohtaja. Suurin osa kaikista nykyaikaisista ilmastojärjestelmistä on rakennettu juuri kanavaversiossa.

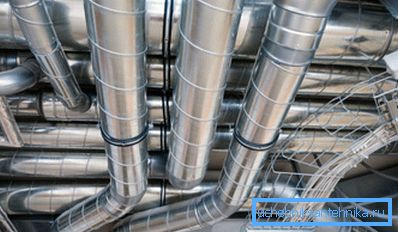

Jos ilmanvaihtokanavien sijainti ja ulkonäkö tuotanto- ja kodinhoitohuoneissa eivät ole kriittisiä, asuinrakennuksissa ja huoneistoissa se on ratkaiseva: kaikilla ei ole teollista sisätilaa, jossa on metalliputkia.

Koristeellisista rajoituksista johtuen rakentajat eivät käyttäneet kanavajärjestelmää, jossa oli laaja verkko ja kohdennettu ilmansyöttö, mutta ne rajoittuivat useisiin tuuletusaukkoihin keittiössä, kylpyhuoneessa ja saniteettitiloissa. Tämä johti ilmamassojen huomattavaan kerrostumiseen ja useiden pysähtyneiden vyöhykkeiden esiintymiseen.

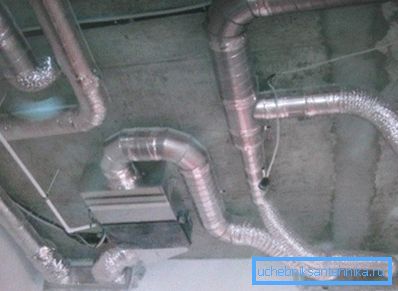

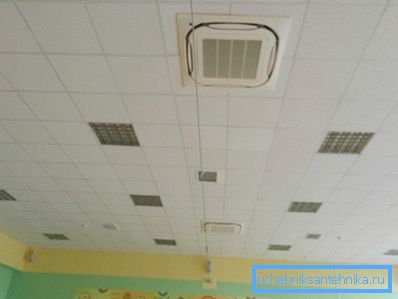

Tänään on tullut mahdollista käyttää kattojohtoja: ripustetut katot peittävät ilmakanavat hyvin, mikä mahdollistaa ilmamassojen syöttämisen ja poistoilman poistamisen osittain.

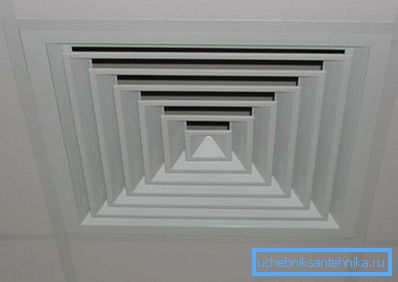

Kiinnitä huomiota! Täällä ilmanvaihdon kattohajottimella on tärkeä rooli, jonka avulla voidaan lisätä virtausnopeutta ja sen valikoimaa, mikä johtaa korkealaatuiseen ilmamassojen sekoittumiseen ja lämpötilojen tasaamiseen.

Kanavajärjestelmien edut:

• Tuoreen ilman osoitepisteen tarjonta mahdollistaa tehokkaan tuoreen, puhtaan ja jäähdytetyn kaasun jakamisen kuluttajille;
• Kanavan suorituskyvyn avulla voit hallita tehokkaasti ilmanvaihtoa reaaliajassa ja säätää ja säätää tiloja automaation avulla;
• Kanavaputken olosuhteissa on tehokkaampaa järjestää tehokkaita ilmankäsittelyjärjestelmiä: suodatus, jäähdytys, lämmitys jne.;
• On myös huomattava, että on mahdollista asentaa palopeltejä ja muita suojajärjestelmiä erillisillä kanavilla.

Kanavan suorituskyvyn haitat ovat sen ominaisuudet:

• Kanavajärjestelmä on asennettu kiinteäksi verkoksi, joka asetetaan ennen viimeistelytyötä. Tämän seurauksena uudelleensuunnittelu tai sisäinen muutos kohtaa uuden kokoonpanon ja vanhan ilmanvaihtoverkoston väliset epäjohdonmukaisuudet. Tämä pätee erityisesti toimisto- ja vuokra-tiloihin;
• Kun siirrytään pienempiin suorituskykytiloihin, ilmavirtaus ja hajotinten valikoima laskee kiinteällä alueella, mikä johtaa stagnoitumiseen diffuusorien välisiin vyöhykkeisiin (tämä puhallin kiinnittää osittain kattokruunu);
• Monimutkaiset haarautuneet verkot ovat merkittäviä laitteiden korkean hinnan, huollon ja korjauksen kannalta;
• Kanavailujärjestelmiin verrattuna energiankulutus kasvoi 30%;
• Kanavien sisällä oleva mikroklimaatio edistää muotin kehittymistä, jota ei havaita kanavoituvuuksissa.

maanalainen

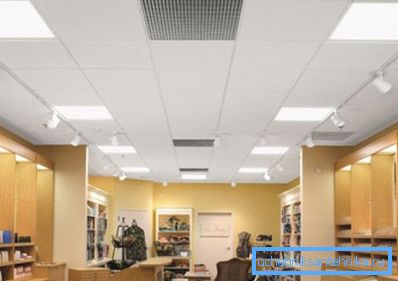

Kuten nimestä käy ilmi, nämä järjestelmät eivät sisällä putkia tai kanavia ilmamassojen kuljettamiseen. Sen sijaan ne käyttävät ilmakanavana koristeellisten ja rakenteellisten kattojen tai kerrosten välistä tilaa.

Tämä ratkaisu antaa meille mahdollisuuden voittaa suunnittelun ja ergonomisen tilan näkökulmasta, mutta sillä on myös paljon merkittävämpiä taloudellisia ja teknologisia näkökulmia.

Uusimmat kattojärjestelmät toimivat muuttuvan ilman tilavuuden (VAV) tai vaihtelevan ilmavirran periaatteella. Samalla maan- ja kattojohtojen käyttöpaine on yhtä suuri kuin 12,5 Pa, joka kanavissa olevaan standardiin 373 Pa verrattuna on itsessään huomionarvoinen.

Harkitse kanavanvaihto-LVI-järjestelmien tärkeimpiä etuja:

• joustavuus. Toisin kuin kanavaverkostossa, yhteinen kanava mahdollistaa diffuusorien sijoittamisen kaikkialle, lisäksi ongelmia ei aiheuta niiden siirtäminen muihin paikkoihin. Samalla monimutkainen uudelleenlaskenta ja uudelleensuunnittelu ei ole tarpeen;
• Energiansäästö. Kuten jo mainittiin, kattoon perustuvien tuuletusjärjestelmien tehonkulutus pienenee kanavaan verrattuna 30%;
• Ei muottia. Ilmakanavien läpi kulkevan ilman lämpötila ja suhteellinen kosteus tasoittuvat kierrättämällä ja kuumentamalla sellaisiin arvoihin, joilla sienieliöiden kehittyminen estyy;
• Vähentynyt pääomasijoitus. Potentiaalisesti kanavanvaihtojärjestelmien tulisi tulla huomattavasti halvemmiksi kuin muut, koska putkien hinta, kalusteet, asennustyöt ja muotoilu ovat edelleen korkeat.

Kiinnitä huomiota! On liian aikaista puhua tämän ratkaisun puutteista, koska ei ole luotettavia tietoja kanavanvaihtojärjestelmien käytöstä.

Tässä vaiheessa voimme huomata, että käsityöläisiltä puuttuu riittävästi kokemusta tällaisten tilojen rakentamisesta. Lisäksi ei ole olemassa selkeästi kehitettyä ohjeistusta niiden asentamisesta, mikä tekee työstä omin käsin riskialtista liikuntaa.

johtopäätös

Kattotuuletusjärjestelmällä on useita etuja verrattuna seinään tai muuhun verkkoon. Nykyisin edistyksellisin ratkaisu on kanavamainen VAV-ilmanvaihto, joka sijaitsee maanalaisissa ja kattoon kuuluvissa tiloissa (ks. Myös artikkeli Savupiiput ja ilmanvaihto: vaara, käyttö ja ehkäisy).

Tämän artikkelin video sisältää lisää visuaalisia tietoja.
