Joustavat ilmakanavat ilmanvaihtoa varten: laitteen ja

Tässä artikkelissa puhumme siitä, mitkä ovat joustavat ilmanvaihtokanavat, miten ja mistä ne tehdään ja mitkä ovat niiden käytön piirteet. Artikkelin aihe on huomattavan kiinnostava, koska teollisuusjärjestelmissä tapahtuvan käytön lisäksi kotitalouksien otteita asennettaessa keittiöön käytetään joustavia ilmanvaihtokanavia.

Huolimatta siitä, että myynnissä on laaja valikoima jäykkiä pyöreitä ja suorakulmaisia ​​kanavia, tarve käyttää joustavia putkia ei ole vähäisempi. Syynä suosioon on se, että kovaa kanavaa joidenkin epämiellyttävien pinnan osien kohdalla ei voida asentaa.

Jälleen joillakin pinnoilla, joissa on suuri määrä ulkonevia osia, jäykän rakenteen asettaminen suurella määrällä niveliä on yksinkertaisesti kannattamaton. Useiden hanojen käyttö voi korvata joustavan putken hankinnan, jolle on tunnusomaista korkea kireys ja toimintavarmuus.

Tärkeimmät lajikkeet

Joustavia metalli- ja muovisia ilmanvaihtokanavia valmistetaan parhaillaan. Molempia tuoteryhmiä käytetään kotitalouspoistojärjestelmien rakentamisessa. Tarkastellaan tarkemmin näiden lajien laitteen ominaisuuksia.

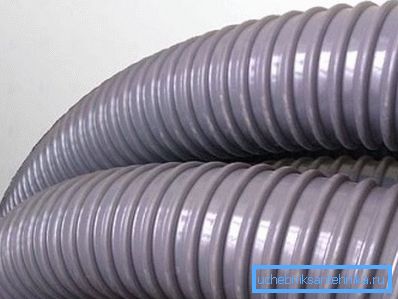

Muovikanavat on valmistettu seuraavista polymeerimateriaaleista:

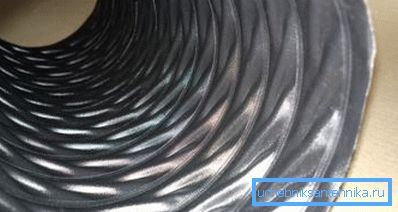

• Polyvinyylikloridia (PVC), jossa on terässpiraalin vahvistus, käytetään sellaisten kanavien valmistukseen, joilla on suhteellisen sileä sisäpinta.

Joustavat PVC-kanavat valmistetaan ekstruusiolla täysin automatisoiduissa laitteissa, joten lopputuotteen hinta on suhteellisen alhainen.

PVC-kanavat eivät ole hankaavia, mutta samalla ne ovat täysin läpinäkyviä, joten ne ovat paras valinta puunjalostusteollisuuden koteloihin. PVC-tuotteiden halkaisija on rajoitettu 16-200 mm: n kokoalueelle.

Tärkeää: Polyvinyylikloridi-ilmakanavien merkittävä haittapuoli on alhainen lämpötilataso, joten niitä ei voida käyttää imujärjestelmissä, jotka on yhdistetty lämmitykseen. Lisäksi tällaiset tuotteet, kun lämpötila laskee alle + 5 ° C, menettävät entisen joustavuutensa ja tulevat hauraiksi.

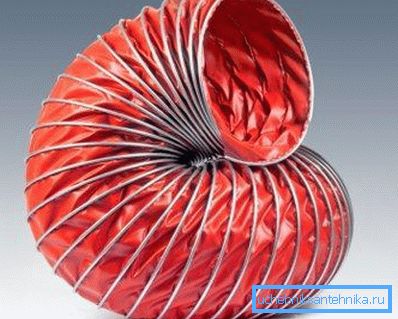

• Viniuretaania, jossa on teräspiraalin vahvistus, käytetään ilmakanavien valmistukseen periaatteella, jossa polymeerinauhaa hitsataan yhdessä metalli-spiraalin kanssa.

Tällaisten kanavien etuna on suuri kestävyys mekaanisille muodonmuutoksille ja erittäin alhainen melutaso. Tällainen ilmanvaihtokanava on kaikkein joustavin. Esimerkiksi tuote voidaan sitoa solmuun vaarantamatta sen eheyttä.

Korkean lujuuden ja eri kokojen ansiosta näitä joustavia ilmakanavia voidaan käyttää sekä ilmanvaihdon rakentamiseen että ilmastointijärjestelmien liittämiseen.

• Polyolefiinista tai polyuretaanista (PU) valmistetut ilmakanavat, joissa on terässpiraali, ovat keskimääräistä lujuutta. Tuotteita voidaan käyttää kotimaisten uutteiden laitteessa. Tällaisten tuotteiden merkittävä haittapuoli on kylkiluun sisäpinnan alhainen aerodynamiikka.

Tärkeää: Sisäseinien sileyden puuttumisen vuoksi näillä materiaaleilla valmistetut ilmakanavat estävät todennäköisemmin kuin ne, joilla on sileä sisäpinta.

Metallituotteet on esitetty seuraavissa luokissa:

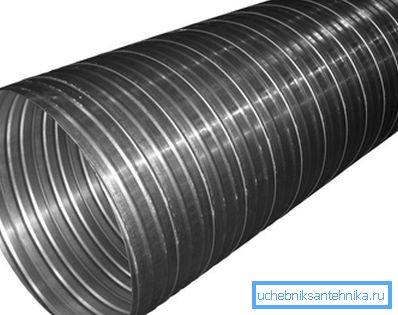

• Teräsilmakanavat ilmanvaihtoa varten valmistettu teräslevystä, leikattu nauhoiksi. Nauha on muotoiltu spiraaliksi, jonka jälkeen valmistetaan yksiosainen putki.

Tällaisia ​​malleja erottaa suuri paino ja suuri lujuus. Jotta kestävyys olisi parempi, teräs on sinkitty ennen valmistustöiden aloittamista.

• Alumiiniset ilmakanavat ilmanvaihtoa varten myös metalliliuskasta, josta muodostuu pyöreä putki. Tuloksena olevat kylkiluut on yhdistetty taittolukolla.

Tällaiset tuotteet voidaan taivuttaa lähes oikeassa kulmassa ilman tiiviyttä. Lisäksi alumiinituotteita ja niiden teräsvastikkeita käytetään tehokkaasti lämpötila-alueella -30 ° C - + 300 ° C.

Tärkeää: Joustavat metallikanavat eivät ole paras ratkaisu monikäyttöön. Jos ilmanvaihtokanava on asennettu ja siinä on tarvittava muoto, on toivottavaa, että sitä ei suoristeta myöhemmin.

Joustavien ilmanvaihtokanavien käyttö

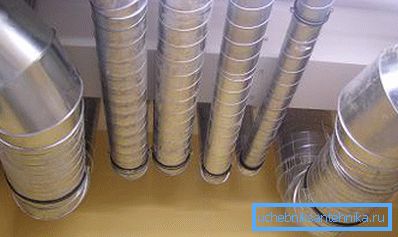

TU 36 736 93 -standardin mukaisesti näitä tuotteita käytetään erilaisissa teollisuusalueissa asuin- ja julkisten rakennusten järjestämisessä jne.

Nykyaikaiset tekniikat mahdollistavat tällaisten putkien valmistamisen paitsi joustavina, myös todella ilmatiiviinä. Lisääntyneestä toiminnallisuudesta ja kysynnästä huolimatta joustavien kanavien hinta ei ole paljon korkeampi kuin jäykkien analogien hinta.

Tärkeä ehto näiden tuotteiden toiminnan tehokkuuden varmistamiseksi on asennustyön oikeellisuus. Lisäksi ilmanvaihtokanavien toiminnan tehokkuus voidaan varmistaa puhdistamalla sisäinen ontelo ajoissa tukkeutumisista.

Harkitse, mitkä ovat joustavien kanavien asennuksen ominaisuudet.

Asennustöiden ominaisuudet

Kun liität metalli- kanavat ilmanvaihtoon kallistuksen aikana, optimaalisen jännityksen saavuttamiseksi sinun tulisi käyttää metallista jäykkiä kyynärpäät, joissa on säädettävä kiertokulma. Polvi on kiinnitetty jäykästi tukirakenteisiin ja tästä johtuen on mahdollista aikaansaada vaadittu kanavajännitys linjan epäsuorille osille.

Tämä asennustekniikka tarjoaa seuraavat edut:

• Kanavan sisäpinnan kestävyyden vähentäminen johtuen siitä, että sisempi holkki on oikein kiristetty.
• Kyky säätää taivutuskulmaa 90-180 asteen alueella;
• Ilmanvaihtokanavan tarvittavan liikkuvuuden säilyttäminen järjestelmän käytön aikana.
• Joustavan kanavan kiinnittäminen käännettäessä luotettavuus.
• Alhainen todennäköisyys rikkoa joustava ilmanvaihtokanava kääntöpisteissä.

Tärkeää: Joustavien kanavien käyttö edellyttää useita rajoituksia, mukaan lukien asennuksen salliminen pystysuoriin nousuputkiin, joiden korkeus on yli 6 metriä. Lisäksi joustavia kanavia ei tulisi käyttää ottamatta huomioon sellaisia ​​parametreja kuin lämmönkestävyys, suunnittelun ominaisuudet jne.

Asennusohje sisältää seuraavat vaatimukset:

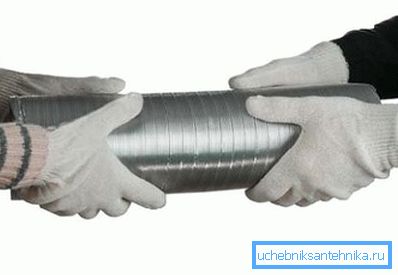

• Asennustyöt aloitettaessa on välttämätöntä venyttää sisäkanavan holkki täysin omin käsin taivutusten ja painehäviöiden poistamiseksi.
• Joustavat putket ylitetään. Älä asenna ilmanvaihtojärjestelmää, vaan jätä kanavan lisäpituus varaukseen.
• Ripustetut kiinnikkeet valitaan ottaen huomioon riittävä leveys, jossa vaipan (kuoren) ulkohalkaisija ei muuta sen muotoa.
• Seinärakenteiden kulkua varten käytämme ehdottomasti metallisia holkkeja tai sovittimia, jotka takaavat joustavan kanavan turvallisuuden asennuksen ja myöhemmän käytön aikana.

Asennustyöt suoritetaan seuraavasti:

• Joustavat, lämpötilaa kestävät ilmanvaihtokanavat leikataan venytetyssä tilassa metallisaksilla, kun taas kierreosa on purettu. Muovikanavilla työskennellessä polymeerikuori leikataan terävällä veitsellä, kun taas nippit purkaavat helixin.
• Liitäntä tehdään nippelityyppisellä kytkimellä, alumiinisella itseliimautuvalla teipillä tai mastiksilla. Suuttimen ilman sisääntulon on oltava vähintään 50 mm
• Liitäntä ylimääräistä lujuutta varten kiinnittää nailon- tai metallitangon.
• Puolijäykkien kanavien asennus tapahtuu kiinnittämällä laippoihin ja kiinnittämällä ruuveilla.
• Työn lopussa tarkistamme yhteyksien tiiviyden.

johtopäätös

Nyt tiedät mitä PVC-ilmanvaihtokanavat ja niiden metalli-vastakappaleet ovat. Tämän seurauksena voit valita sellaiset ilmanvaihtokanavien muutokset, jotka täyttävät käytetyn ilmankiertojärjestelmän tarpeet.

Löydät hyödyllistä ja informatiivista tietoa katsomalla tämän artikkelin videota.
