Ilmanvaihtotesti: testiarvot ja sääntelyvaatimukset

Mikä on ilmanvaihtojärjestelmän testi? Mitä parametreja arvioidaan? Onko olemassa laitteiden ilmanvaihtojärjestelmiä säänteleviä säädöksiä ja niiden tarkistamismenettelyä?

Yritetään vastata näihin kysymyksiin.

Luettelo asiakirjoista

Melko laajasta ilmanvaihtoon liittyvistä asiakirjoista meidän on tutkittava kahta tärkeintä.

• SNiP 3.05.01-85: ssä esitetään laitteen ilmanvaihdon yleiset vaatimukset.
• GOST 12.3.018-79: ssä kuvataan tekniikkaa, joka on ilmanvaihtojärjestelmien aerodynaamiset testit.

Tärkeää: ilmanvaihtojärjestelmien kattava testaus tehdään sekä järjestelmän todellisen suorituskyvyn mittausten että visuaalisen tarkastuksen perusteella ilmanvaihtolaitteiden parametrien tarkistamisen kanssa.

Testitulosten mukaan omistajalle annetaan ilmanvaihtopassi.

Miksi sitä tarvitaan?

• Passi on asiakirja, joka rekisteröi virallisesti ostamasi laitteet - vaikka sillä ei ollut ostohetkellä todistuksia Venäjän standardien noudattamisesta.
• Lisäksi asiakirja toimii painavana argumenttina kaikissa riita-asioissa valvojien kanssa. Tulipalojen, savun ja muiden ongelmien varalta omistaja pystyy aina osoittamaan, että niitä ei aiheuttanut ilmanvaihtojärjestelmän rakenteen ja suorituskyvyn epäjohdonmukaisuus nykyisten standardien kanssa.

Siirrymme sääntelyasiakirjojen vaatimuksiin.

vaatimuksista

SNiP 3.05.01-85

Ilmakanavat, joissa kastepisara on mahdollista, asetetaan tasaisesti 1 - 1,5 cm: n pituiselle metrille. Tällaisten laatikoiden pituussuuntaiset saumat sijaitsevat vain niiden yläosassa (lue myös artikkelin Tarkastus ilmanvaihto) ongelmien ja kontaminaation ajoissa havaitsemiseksi.

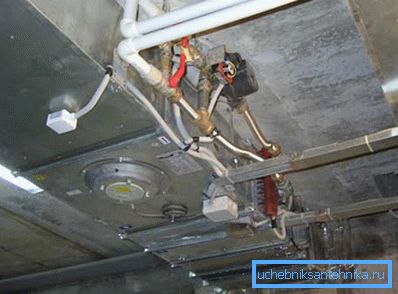

Laippojen väliset tiivisteet voidaan ulottaa vain laipan ulkopuolelle.

Tiivistemateriaalia säädetään myös.

1. Jopa 70 ° C: n ilman lämpötiloissa voit käyttää vaahtokumia, vaahtokumia, paksuja kumitiivisteitä tai mastiksipolymeerin johtosarjaa.
2. Yli 70 ° C: n lämpötiloissa käytetään asbestikartonkia tai asbestia.

Nuance: tuotannolle, jonka tekniikalla tarkoitetaan happohöyryjen aiheuttamaa ilman saastumista, käytetään vain happoa kestävää kumia.

Gerlen (tiivistysnauha, joka on valmistettu kumimaisesta materiaalista), tiivistysmastikset ja kutistuvat hihat voidaan käyttää pistokeliitosten tiivistämiseen.

Kaikki pultit on kiristettävä laipasta. Pähkinöiden on oltava laipan toisella puolella; vaakasuorassa järjestelyssä mutterit sijaitsevat yleensä pohjassa. Ohje on yhteydessä banaaliseen turvallisuuteen: pultti on raskaampaa kuin mutteri, ja jos se pudotetaan suuresta korkeudesta, se voi aiheuttaa vakavampia vammoja.

Ilmanvaihtojärjestelmien testaaminen edellyttää mm. Kanavien pituuden visuaalista tarkistamista. Mitä sen pitäisi olla?

Nuance: kun rakennuksen katon korkeus on enintään 4 metriä, on suositeltavaa kiinnittää pystysuora tuuletusakselit kattoon.

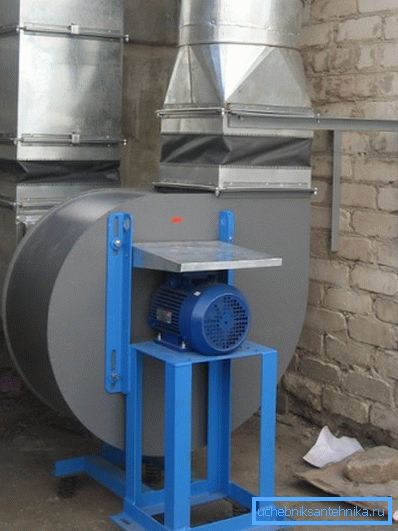

Ilmakanavat on kytketty puhaltimiin joustavilla insertteillä, jotka estävät tärinän siirtymisen.

Radiaalipuhaltimet on asennettava ankkurien värähtelyvastaisiin alustoihin. Itse värähtelyeristimet, jotka asennetaan lattialle tai pohjalle, eivät vaadi kiinnitystä, mutta on tarpeen kiinnittää ne metallirakenteisiin.

Puhaltimien ja sähkömoottoreiden akseleiden tulee olla tiukasti koaksiaalisia tai rinnakkaisia ​​(riippuen vääntömomentin siirtomenetelmästä).

Kaikki ilmanvaihtojärjestelmän potentiaalisesti vaaralliset elementit (kytkimet, hihnat, avoimet imusuuttimet) on peitetty suojapeitteillä ja -verkoilla.

GOST 12.3.018-79

Miten asiakirjan mukaan suoritetaan ilmanvaihtojärjestelmien aerodynaamiset testit?

Mittauspisteet

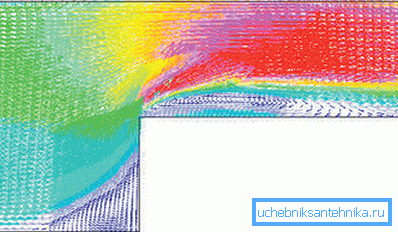

• Paineen ja virtausnopeuden mittaamiseksi valitaan jaksot, jotka eivät ole lähempänä kuin 6 hydrauliikan halkaisijaa virtauksen häiriöpisteen (kierros, venttiili, ritilä jne.) Jälkeen eikä lähempänä kuin 2 hydraulin halkaisijaa. Tämän säännön noudattamatta jättämisen kustannukset ovat turbulenssin aiheuttamien mittaustulosten vakava vääristyminen.

Viite: pyöreän kanavan hydraulisen halkaisijan ollessa yhtä suuri kuin sisähalkaisija. Suorakaiteen muotoiseksi se lasketaan 2AB / (A + B), jossa A ja B ovat kanavan sisäosan poikkileikkauksia.

• Mittauspiste (mittausosa) on sallittua sijoittaa äkillisen kanavan kaventumisen tai laajentumisen sijasta. Samaan aikaan sen pinta-ala on yhtä suuri kuin pienin poikkipinta-ala supistuksessa.

laitteet

Mitä laitteita käytetään ilmanvaihto- ja ilmastointijärjestelmien yksittäisiin testeihin?

1. Yhdistettyä painevastaanotinta käytetään dynaamisen paineen mittaamiseen virrassa nopeudella, joka ylittää 5 m / s, ja staattisen paineen tasaisessa virrassa.
2. Täydellinen paine-vastaanotin tarvitaan, kuten nimikin viittaa, koko paineen mittaamiseen nopeasti (yli 5 m / s) virtauksissa.

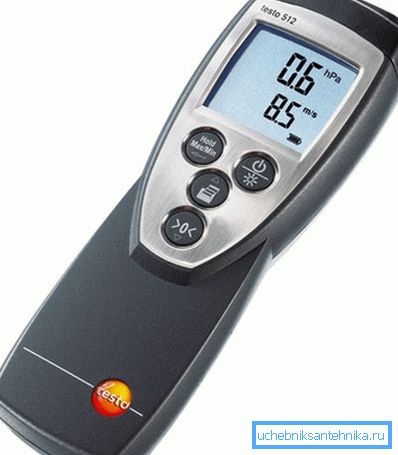

3. Painehäviön mittaamiseen käytetään painemittaria ja painemittaria.

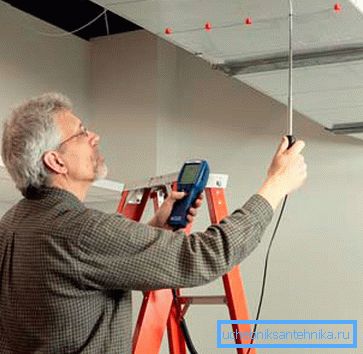

1. Anemometri (terminen anemometri) - hidas (jopa 5 m / s) ilmavirran nopeuden mittaamiseen.
2. Barometri - ympäristön paineen mittaamiseen. Tämä on välttämätöntä ilman virtauksen arvioimiseksi ilmanvaihdon aikana.
3. Elohopea-lämpömittari tai termopari - ilman lämpötilan mittaamiseksi.
4. Psykometri - kosteuden mittaamiseen.

Nuance: pölyisissä virroissa suoritettujen mittausten osalta laitteiden suunnittelussa on varmistettava niiden yksinkertainen puhdistus omilla käsillään, harjalla tai kompressorista puristetun ilman virtauksella.

Testijärjestys

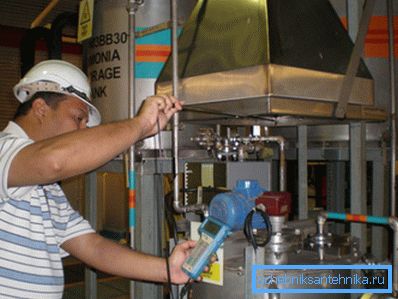

Testit suoritetaan aikaisintaan 15 minuuttia ilmanvaihdon aloittamisen jälkeen; Tänä aikana kaikki paineen, nopeuden, lämpötilan ja kosteuden perusparametrit vakautuvat.

Mitä tarkalleen mitataan?

1. Ilmanpaine huoneessa.
2. Lämpötila kanavassa.
3. Lämpötila huoneessa.
4. Dynaaminen virtauspaine.

1. Staattinen paine samassa virtauspisteessä.
2. Kokonaispaine samassa kohdassa.
3. Aika, jolloin anemometri sijaitsee virtauksen mitatun poikkileikkauksen tasossa, ja sen lukemien muutos.

turvallisuus

Turvallisuuteen liittyvä ainoa vaatimus on, että mittausprosessi ei saa johtaa vaarallisten tai räjähtävien kaasupitoisuuksien muodostumiseen.

dokumentointi

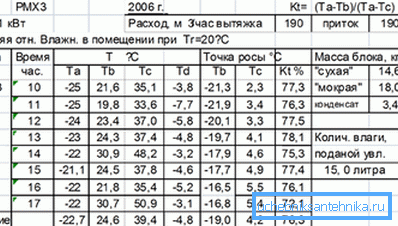

Mittausten ja niiden käsittelyn perusteella laaditaan ilmanvaihdon aerodynaamisten testien protokolla, jossa kaikki otetut parametrit syötetään. Mittausten tallentamisen lisäksi ilmanvaihtolaitteiden yksilöllinen testaus sisältää tulokset visuaalisen tarkastuksen ja laitteiden todellisten ominaisuuksien tarkastamisesta ilmoitetuilla.

Aktivointi edellyttää:

• Puhaltimelle - tyyppi, juoksupyörän halkaisija, virtausnopeus ja kokonaisvirtauspaine, kierrokset ja hihnapyörän halkaisija.
• Sähkömoottorille - tyyppi, teho, nopeus, vääntömomentin ja hihnapyörän halkaisijan menetelmä.
• Ilmastointilaitteille ja lämmittimille - tyyppi, jäähdytysnesteen kiertojärjestelmä, sen tyyppi ja testitulokset käyttöpaineella.
• Suodattimille - läpäisevyys, ansastuksen prosenttiosuus ja painehäviö.
• Ilmankostuttimille - tyyppi, ilmavirtaus, ruiskutuspainetta, pyörimisnopeutta ja ruiskupyörän ja moottorin tehon halkaisija.

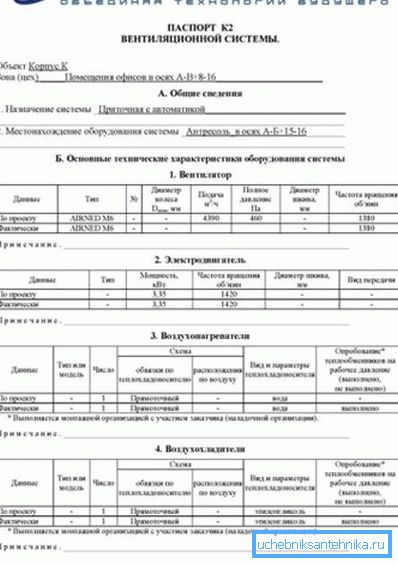

Ilmanvaihdon passin perustana on ilmanvaihtojärjestelmän testaus, joka täyttää kaikki tekniset vaatimukset ja poikkeaa todellisista ominaisuuksista projektista enintään + 10%.

johtopäätös

Toivomme, että voisimme vastata lukijaan kertyneisiin kysymyksiin sääntelyvaatimusten ja testimenettelyjen alalla (ks. Myös artikkeli Automaatio ilmanvaihto: toiminnot, ominaisuudet, ominaisuudet).

Tämän artikkelin video tarjoaa aina lisätietoja, kuten aina. Onnea!
