Ilmanvaihtoputket - koon merkitys

Yleensä ilmanvaihtojärjestelmää itsenäisesti suunnitellessaan ihmiset eivät halua erityisen monimutkaistaa tehtävää ja valita sattumanvaraisesti kutsutut koot. Yleensä halkaisija, jolla on marginaali ja ilmanvaihto, eivät vaikuta erityisesti, mutta tämä lähestymistapa ei koske insinöörejä. Ei ole tarpeellista tietää, miten tuuletusputket oikein valitaan.

Mikä on tuuletusputki

Esimerkiksi ilmanvaihto verrattuna muihin järjestelmiin, vesihuolto ei koe merkittäviä kuormituksia käytön aikana, mikä tarkoittaa, että metallin merkittävää paksuutta ei tarvita. Siksi ensimmäistä vaatimusta metallikanavasta voidaan kutsua pieneksi seinämän paksuudeksi.

Toinen tärkeä parametri on korroosionkestävyys. Kanavien läpi kulkevan ilman kosteustaso on kuitenkin riittävän korkea, joten metallia ei tulisi peittää ruoste kerroksella 6-12 kuukauden kuluessa.

No, tärkein ominaisuus on halkaisija, joka vaikuttaa suoraan ilmanvaihtojärjestelmän tehokkuuteen. 120 mm: n ilmanvaihtoputken poikkipinta-ala on 113,04 cm.², halkaisija, esimerkiksi 75 mm - vain 44,15 cm². On selvää, että jos poikkileikkausalueet eroavat 2,56 kertaa, ne voivat ohittaa eri ilmamäärät aikayksikköä kohti (samalla virtausnopeudella).

Sääntelykehys

Pääindikaattoria, jota käytetään kanavan halkaisijan valinnassa, voidaan pitää ilmavirtauksena aikayksikköä kohti. SNiP 41-01-2003: ssa tärkeimmät vaatimukset ilmanvaihtojärjestelmälle kirjataan sekä tuottavuuden että geometristen mittojen osalta.

Esimerkiksi asuintilojen tämän standardin mukaan ilmavirran tulisi olla (yhdelle henkilölle):

• huoneissa, joiden pinta-ala on yli 20 m² - tai 30 m³/ tunti tai vähintään 0,35 ilmanvaihtoa, laskettuna asunnon kokonaistilavuuden perusteella. Lopuksi laskelmissa oletetaan suurempaa arvoa;
• jos huoneen pinta-ala ei ylitä 20 m², Ilmanvaihto voidaan ottaa yksinkertaisesti 3 m: n keskiarvon perusteella³/ tunti 1 m² alueella.

Eli keskikokoisen huoneen kautta (19-20 m)²) tunnissa ilmanvaihdon tulisi antaa noin 60 metrin kierto³. Pieni koko, esimerkiksi 75 mm: n ilmanvaihtoputki, ei yksinkertaisesti käsittele tätä tehtävää.

Kiinnitä huomiota! Teoriassa on mahdollista lisätä syötetyn ilman määrää pienen osan kautta, riittää vain asentaa tehokas tuuletin. Tämä johtaa kuitenkin nopeuden kasvuun. On epätodennäköistä, että huoneistossa on tuulet ja tuulet tuulessa.

Sama standardi (SNiP 41-01-2003) sisältää joitakin vaatimuksia putkilinjan koosta.

Profiilikanavien osalta sinun täytyy navigoida suuremmalla puolella:

• joiden koko on enintään 250 mm seinämän paksuuden tulisi olla 0,5 mm;
• kasvavilla kooilla jopa 1250 - 2000 mm seinämän paksuus nousee 0,9 mm: iin;
• jos suuremman sivun koko on yli 2000 mm, tarvitaan lisälaskenta metallin paksuuden perustelemiseksi.

Jos sen rajoitukset ja osa pyöreistä ilmanvaihtokanavista:

• esimerkiksi pyöreät ilmanvaihtokanavat, joiden halkaisija on alle 200 mm, voidaan käyttää vain, jos seinämän paksuus ei ylitä 0,5 mm. Vaikka ilmanvaihtoputken 160 mm: n seinämän paksuus olisi 0,6 mm, se on ehdottomasti noudatettava standardia, se on vaihdettava. Yksityisessä rakentamisessa ei tietenkään ole tällaisia ​​jäykkiä rajoituksia;
• mutta halkaisijan ollessa suuri (1 800–2 000 mm) teräksen paksuus voidaan nostaa 1,4 mm: iin. Tämä on välttämätöntä, jotta kanava ei yksinkertaisesti taivuta omalla painollaan.

Ilmakanavan valinta

Poikkileikkauksen mittoja määritettäessä on otettava huomioon ilmaliikkeen nopeus. Asunnossa oleva ilmanvaihtokanava ei saisi olla jatkuvan melun lähde, eikä huoneistoon tulevan ilmavirran nopeus (koskee sekä imu- että poistokanavia), eikä se saa aiheuttaa epämukavuutta.

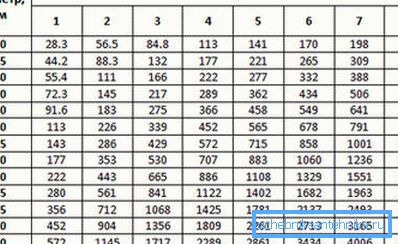

Tästä syystä ilmanvaihtojärjestelmän eri osien osalta otetaan käyttöön omat suositellut ilmanopeusindikaattorit, jotka vaikuttavat suuresti ilmanvaihtoon. Esimerkiksi ilmanvaihtoputki, jonka halkaisija on 200 mm ja ilman nopeus 1,0 m / s, voi tuottaa ilmanvaihtoa 113 m: n etäisyydellä.³/ tunti Nopeus nousee 1,5 m / s: iin ilmanvaihto kasvaa 1,5 kertaa 169,5 m: iin³/ tunti

Tässä tapauksessa paljon riippuu ilmankierron menetelmästä (luonnollisesta tai pakotetusta). Niinpä luonnollisen kierron järjestelmissä suurin ilmavirta voi nousta jopa 2 m / s (kaivoksissa), huoneistojen ilmakanavissa ilmavirta liikkuu pienemmällä nopeudella.

Mutta jos yksityisen talon ilmanvaihtoputkea täydennetään kanavapuhaltimella, virtausnopeus kasvaa.

Koska puhaltimen tehon vaihtelu on melko suuri, meidän on luotettava suositeltuihin arvoihin järjestelmän eri osissa:

• syöttösäleikön tasolla nopeus ei saa ylittää 1 - 3 m / s;
• pakoputki - 1,5 - 3,0 m / s;
• ilmanjakaja - 1,5 - 2,0 m / s;
• sivukanava - 4,0 - 5,0 m / s;
• rungon ilmanvaihtokanava - 6,0 - 8,0 m / s.

Kanavaosan valinta

Itsevalintakohdan ohjeet koostuvat vain muutamasta kohdasta:

• ensin sinun on päätettävä, kuinka paljon ilmaa huoneessa on;
• sen jälkeen lasketaan tietyn ilman nopeuden perusteella ilmanvaihtokanavan pinta-ala. Laskenta suoritetaan kaavan mukaisesti

Ilmanvaihtoputken halkaisijan määrittämiseksi käytetään kaavan kaavaa.

• koska standardikoon valinta oli pyöristettävä tulos, sinun täytyy tarkistaa, kuinka paljon ilmavirran nopeus on muuttunut. Aivan edellisistä kaavoista täytyy selvittää ilmaisuja nopeuden määrittämiseksi

jossa a ja b - suorakulmaisen osan koko, m

Ilmanvaihdon osalta voit määrittää sen kahdella lähestymistavalla, mutta kun laskelmat tehdään omin käsin, ne asetetaan usein vain 30 metrin normiin.³/ tunti 1 hengelle. Yleensä tällaiset vaihtoehdot ovat mahdollisia:

• Ilmanvaihtotaajuuden huomioon ottaminen huoneessa, tässä tapauksessa ilmanvaihdon määrä määräytyy kaavan mukaan

jossa V on huoneen tilavuus, m³/ tunti;

n on vaihtokurssi (yleensä asuinrakennusten osalta oletetaan olevan alueella 1-3).

• ottaen huomioon rakennuksen ensimmäisen henkilön ilmastonvaihtonopeuden (tässä tapauksessa ilmavirran määrä otetaan huomioon artikkelin alussa).

Esimerkki kanavan koosta

Oletetaan, että sinun on valittava ilmanvaihtokanavan koko, jotta pakokaasuputket saadaan 4x5x3 m: n mittaiseen huoneeseen. Vain 1 henkilö tulee olemaan huoneessa pitkään.

Laskenta suoritetaan seuraavassa järjestyksessä:

• ilmankierto on määritetty - meidän tapauksessa voit asettaa arvon 60 m³/ tunti (nopeudella 3,0 m³/ tunti 1,0 m: n välein² alue);
• ilmaliikenteen nopeus kanavassa otetaan - on mahdollista pysähtyä arvolla 1,0 m / s;
• määritetään poikkileikkausalueella A = 60 / (3600 1,0) = 166,67 cm²;

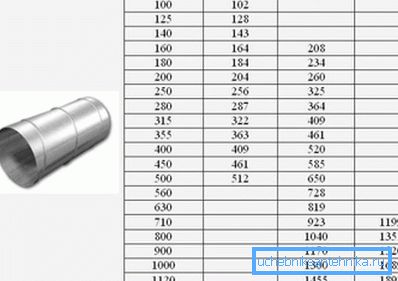

• sopiva koko on valittu. Tällöin voit valita joko 140 mm: n pyöreän kanavan (154 cm: n poikkipinta-ala)²) tai suorakulmaisen osan 100x200 mm (pinta-ala 200 cm)²);

• nopeus tarkistetaan. Pyöreälle kanavalle se on v = 60 / (3600 • 0,0154) = 1,08 m / s ja suorakulmaisen poikkileikkauksen osalta - v = 60 / (3600 • 0,0200) = 0,83 m / s. Molemmat arvot ovat hyväksyttävissä rajoissa, joten putken asennuksen hinta ja menetelmä voivat olla ratkaiseva tekijä valinnassa.

Mitä etsiä, kun valitset ilmakanavan

Kun valitset ilmakanavan, sinun on otettava huomioon suunnitteluosan lisäksi myös ajatus asennuksen helppoudesta. Laskennan esimerkissä valittiin ilmakanava, jonka kapasiteetti oli suunnilleen sama, mutta pyöreän osan tapauksessa sen halkaisija on 160 mm ja suorakulmaisen osan tapauksessa vain 100 mm. Kun tuuletusputket asennetaan, 60 mm: n suuruinen säästö voi olla erittäin tärkeää.

Lisäksi on kiinnitettävä huomiota tällaisiin pikkuhiluihin, kuten:

• melua ja eristystä. Joskus on parempi ostaa ilmakanavia tehdasäänen ja lämmöneristyskerroksen avulla;

Kiinnitä huomiota! Ilmanvaihtoputkien eristys on välttämätöntä, koska talvella eristämättömän putkiston ilma jäähtyy liian nopeasti ja kuormituksessa on ongelmia.

• jos joissakin paikoissa kanavan on usein taiputtava suurissa kulmissa, joustavan putken käyttö voi olla perusteltua.. Tällaiset ilmakanavat voidaan tehdä puolijäykiksi (alumiinifoliosta, joka on kelattu teräsrungolle) ja PVC: stä. Suurin etu, joka antaa joustavan ilmanvaihtoputken - mahdollisuuden sujuvaan kiertoon (tämä vaikuttaa myönteisesti aerodynamiikkaan) ja pienentää muotoiltujen elementtien määrää minimiin.

Yhteenvetona

Laadunvaihdon avain voidaan kutsua kunnolla suunnitelluksi ilmanvaihtojärjestelmäksi. Merkittävä rooli ei ole pelkästään ilmakanavien sijainnin, vaan myös niiden laskennan (osien koon valinta) perusteella. Artiklassa ehdotetut suositukset auttavat välttämään aloittelijoiden tyypillisiä virheitä, ja asunnon ilmanvaihto toimii aina vakaasti.
