Ilmanvaihtolaatikot - miten ei pilata huoneiston tuuletusta

07-05-2018
Ilmanvaihto

Usein huoneistojen vuokralaiset, jotka pyrkivät lisäämään keittiön tai kylpyhuoneen vapaata tilaa, sopivat ilmanvaihtojärjestelmän parantamisesta. Pääsääntöisesti tämä johtuu siitä, että ilmanvaihtokanavat puretaan yksinkertaisesti osittain, mikä aiheuttaa tulevaisuudessa vakavia ongelmia. Tämän estämiseksi on järkevää ymmärtää edelleen tämän ilmanvaihtojärjestelmän elementin tarkoitusta ja toimintaa.

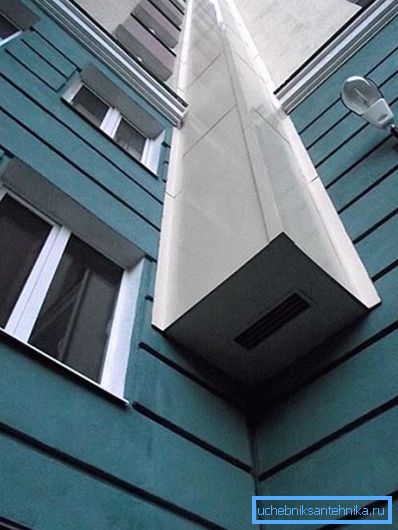

Tuuletuslaatikko on asennettu ulkopuolelle

Toiminnan ja tarkoituksen periaate

Ilmanvaihtokanavan osassa on 3 kanavaa, joista toisella on paljon suurempi alue kuin toisella.

Jokaisella on rooli:

  • pieniä kanavia (niitä kutsutaan myös satelliittikanaviksi, tällaisten kanavien halkaisija tyypillisissä taloissa ei ylitä 15 cm) käytetään poistamaan ilmaa kylpyhuoneesta ja keittiöstä;
  • grand canal - yhteinen ilmakanava, jossa eri huoneistosta peräisin oleva ilma on sekoitettu.

Asuinrakennusten ilmanvaihtokanavien mitat ovat periaatteessa vertailukelpoisia - yleisesti ottaen sen tulisi olla suuri ilmakanava (noin 30 x 60 cm) ja 2 satelliittikanavaa (kukin 15x15 cm).

Sisäkuva

Se toimii seuraavan järjestelmän mukaisesti:

  • ilmanvaihtoverkon läpi kulkeva ilma vedetään wc: stä ja keittiöstä vastaavaan satelliittikanavaan;
  • ilma ei pääse yhteiseen akseliin välittömästi ennen kuin se kulkee pystysuoraan noin 3 m. Suorakulmaista muovista tuuletuskanavaa voidaan käyttää ilmaa syöttämään huoneesta satelliittikanavaan;
  • kaivosilmassa sekoitetaan muiden huoneistojen huppu ja ryntää katolle, jossa se poistetaan ilmanvaihtojärjestelmän rajojen yli.

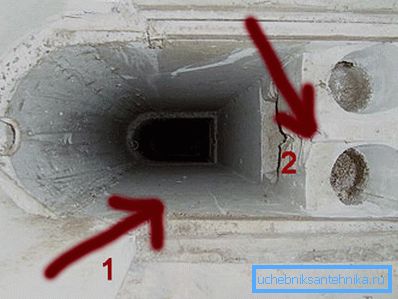

Kohta: 1 - pääkanava; 2 - satelliittikanavat

Kiinnitä huomiota! Asunto on taustalla olevan asunnon satelliittikanavien pääosa. Joten geometrian poistaminen tai rikkominen kohdistuu lähinnä alla oleviin naapureihin, ja jo nyt he tuovat sinulle paljon vaivaa henkilökohtaisesti.

Lue lisää suunnittelusta

Aivan usein keittiön tai kylpyhuoneen ilmanvaihtolaatikko on kunnon alueella. Koska vapaa tila on ikuinen, monet harrastavat epätoivottua amatööriä ja poistavat osan laatikosta tai vähentävät sen kokoa.

Jos naapureiden alareunassa hänellä on tarpeeksi nopeaa tapaa kääntyä lainvalvontaviranomaisten puoleen, 100% todennäköisyydellä epäonninen arkkitehdit ovat velvollisia palauttamaan tuhoutuneen rakenteen. (Katso myös artikkeli Pakoputkisto kotona: ominaisuudet.)

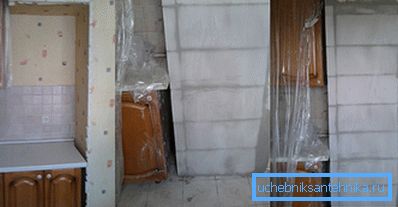

Suunnittelun valokuvaosassa supistettiin ensin mahdollisimman paljon ja palautettiin sitten

Kiinnitä huomiota! Huolimatta siitä, että laatikko itsessään sijaitsee asunnossa, se ei ole asukkaiden omistuksessa. Niinpä luvaton muutos on laitonta.

Mikä uhkaa laatikon purkamista tai kaventamista

Monet ns. Asiantuntijat tarjoavat palveluita rakenteen koon vähentämiseksi huonontamatta asunnon ilmanvaihtoa. Mutta he unohtavat lisätä, että tämän "modernisoinnin" seurauksena naapurit kärsivät alemmasta.

Useimmiten tämä leikkaa vain osan ruudusta. Palvelun hinta on suhteellisen pieni, ja koska osa suunnittelusta on poistettu, vapaa alue kasvaa dramaattisesti. Sinun on maksettava siitä taustalla oleviin huoneistoihin, tästä syystä epämiellyttävä haju alkaa tunkeutua huoneisiin.

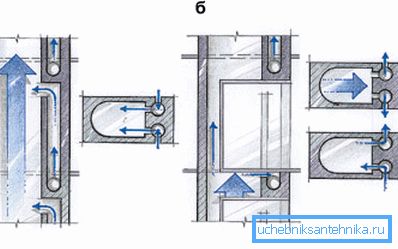

Tosiasia on, että tämän kanavan modernisointimenetelmän avulla suuren ilmanvaihtokanavan mitat supistuvat jyrkästi ja jotkut satelliittikanavat katkeavat. Tämän seurauksena, jos aikaisemmin satelliittikanavien kautta ilma pääsi hiljaa tuuletusakseliin, nyt se nojaa poistumisosassa olevaan osioon.

Lisäksi johtuen pullonkaulan etupuolella olevan putkilinjan terävästä kaventumisesta muodostuu kohonnut paine, joka ei myöskään paranna ilmanvaihtoa. Tämän seurauksena putki ei yksinkertaisesti pysty fyysisesti toimimaan samalla tuottavuudella kuin aiemmin, ja osa saastuneista ilmaista virtaa takaisin huoneisiin. Tilan korjaamiseksi voidaan vain palauttaa rakenteen geometria, onneksi nämä työt voidaan tehdä omin käsin.

Palautusopas

Päätehtävänä on saada aikaan työn päätyttyä ilmanvaihtolaatikon alkuperäiset mitat (ennen sen muuttamista).

Ohjeet työn suorittamisesta näyttävät tältä:

  • poistaa rakennusmateriaalin rakenteen jäljellä olevista osista;
  • täytyy paljastaa sisätila. Tätä varten on tarpeen poistaa osa seinistä ja molemmista kerroksista;
Poistettu seinät ja lattiat
  • riippuen siitä, mitä materiaalia käytettiin laatikon rakentamiseen, materiaali valitaan sen säätöön;

Kiinnitä huomiota! Ennen kuin ryhdytte seiniin, sinun on palautettava taustalla olevasta huoneistosta tulevien satelliittikanavien raja-alue. Tätä varten voit käyttää muovi- tai metallikanavia.

  • ilmanvaihtokanavan palauttaminen mahdollistaa sen seinien uudelleen asettamisen. Tätä varten käytetään useimmin vaahtolohkoja tai kipsilevyjä - seinät eivät altistu suurille kuormille, mutta erinomainen työstettävyys nopeuttaa vain korjauksia;

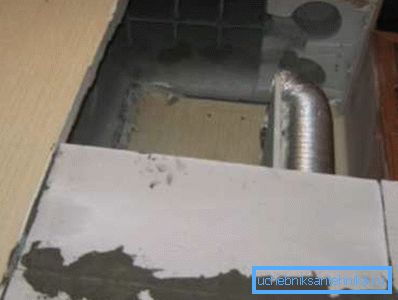

Seinän restaurointi
  • Kun laatikon geometria on palautettu, on tarpeen tarkistaa vain sen työ (naapureilla tulisi olla tuuletus alhaalla) ja leikata seinät uudelleen.

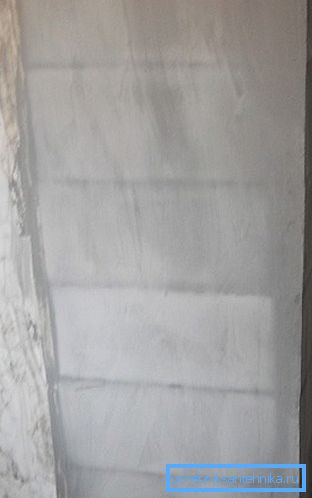

Laatikko on tullut samanlaiseksi kuin ennen epäonnistumista

Kiinnitä huomiota! Sisäosioon ei ole suositeltavaa käyttää ohutta metallilevyä, vaneria, jne. Tulevaisuudessa tämä voi aiheuttaa meluongelmia, ja tämä puute voidaan korjata vain, jos laatikon seinät on poistettu.

Joissakin tapauksissa saattaa olla tarpeen tehdä laatikoita ilmanvaihtoon, jota kutsutaan "tyhjästä", kun se oli kokonaan purettu. Työn suoritusjärjestys säilyy ennallaan, vain tilavuus kasvaa hieman.

Muovi- ja metallilaatikot

Usein on viittauksia muovi- ja metallilaatikoihin. Ilmanvaihtoon käytettäessä muovilaatikoiden määritelmä ilmanvaihdossa tarkoittaa yleensä kanavan osaa hupusta seinän tuuletukseen. Tällaisia ​​rakenteita voidaan myös käyttää piilottamaan putken epämiellyttävä fragmentti, esimerkiksi keittiön hupun ja katon välisellä alueella.

Muoviset ja metalliset ilmanvaihtolaatikot ovat hyviä, ennen kaikkea ulkonäköä. Tällaiset rakenteet eivät yleensä vaadi ylimääräistä viimeistelyä, ja oikean lähestymistavan avulla he voivat itse tulla sisustukseen.

Ilmanvaihtokanava on piilotettu metallikotelon taakse.

Jakson muodon osalta ei ole yleistä ratkaisua. Pyöreät ilmakanavat ovat aerodynamiikan kannalta edullisia, ja neliön (suorakaiteen muotoinen) osa on helpompi asentaa litteiden pintojen vuoksi.

Muovisen ilmanvaihtokanavan mitat valitaan hupun tehon perusteella, mutta useimmiten käytettävät koot ovat 204x60 mm, 120x60 mm ja 110x55 mm. Kun poikkileikkaus pienenee edelleen, sen tuottavuus on liian pieni.

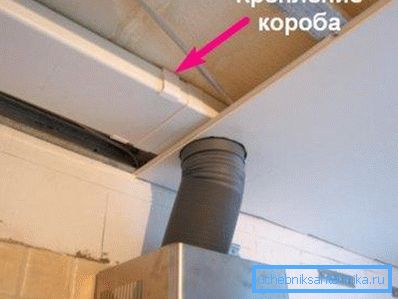

Muovilaatikko piilotettu kipsilevyjen taakse

Kiinnitä huomiota! Ilmoitetuissa muovilaatikoissa lueteltujen kokojen korkeus ei ole sattumanvarainen. Usein ne naamioidaan kipsilevyn osion takana, joten leikkauskorkeus ei ylitä 60 mm.

Päästä eroon melusta

Melua voi olla useita syitä:

  • laatikon epäonnistunut muuttaminen;
  • fanien käyttö;
  • jos käytettiin aaltoputkea, sitä ei voitu venyttää tarpeeksi voimakkaasti asennusvaiheessa, minkä seurauksena sen pinta muistuttaa pesulautaa ja ilma aiheuttaa paljon melua, kun se koskettaa sitä.

Näissä tapauksissa tarvitset ilmanvaihtolaatikon eristyksen.

Melun torjumiseksi on useita tapoja:

  • peitä laatikko melueristyskerroksella. Tällainen materiaali voi olla itseliimautuva, tässä tapauksessa riittää yksinkertaisesti liimata se koko laatikon pinnan päälle;

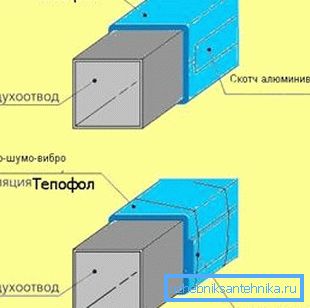

Kaavamainen esitys ulkoilmamelun eristämisestä

Kiinnitä huomiota! Äänieristeen kiinnittäminen laatikon sisäpintaan on muunneltavissa, mutta tässä tapauksessa on suuri todennäköisyys, että materiaali vaimentuu ja se sieni kehittyy.

  • jos tärkein melun lähde on tuuletin, voit asentaa sen uudelleen värinänvastaisilla joustavilla inserteillä. Tai yksinkertaisesti korvaa se vähemmän meluisalla, erityinen yksikkö voidaan asentaa tuulettimen takana olevan äänen hallitsemiseksi;
  • voidaan käyttää lamellista vaimenninta;

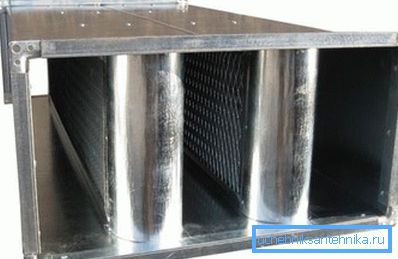

Kuvalevyn äänenvaimentimessa
  • Jäykät ilmakanavat voidaan korvata joustavilla, ilman kitka niiden seinillä vähenee merkittävästi, ja siksi meluongelma häviää.

Lopussa

Ilmanvaihto on melko hauras järjestelmä, ja sen suorituskykyä on erittäin helppo häiritä epätarkalla interventiolla. Erityisesti ilmanvaihtolaatikot ovat vaarassa - lukutaidottoman työn tekeminen tämän järjestelmän elementtien kanssa johtaa epämiellyttäviin seurauksiin.

Tämän välttämiseksi riittää, että yksinkertaisesti noudatetaan artikkelissa ehdotettuja suosituksia, ja tässä artikkelissa esitellään videonvaihtoprosessin vaihe.
