Ilmanvaihtokanavat ja ilmakanavat huoneistossa ja talossa

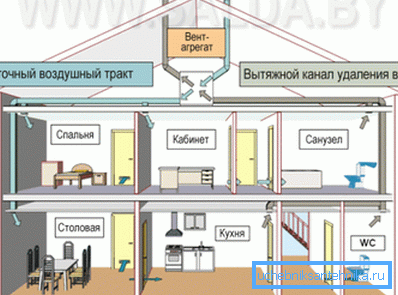

Asuinrakennuksen rakentaminen ei ole valmis ilman luonnollisen tai pakotetun ilmanvaihtojärjestelmän asentamista ja liittämistä. Monikerroksisissa rakennuksissa käytetään tiili- tai kiinteän betonin sisäänrakennettuja ilmakanavia useimmiten poistoilman poistamiseksi asuinalueelta ilmakehään, joka asennetaan välittömästi talon rakentamisen aikana. Kun ilmanvaihtopino on tukkeutunut tai jos on tarpeen siirtää kanava toiseen paikkaan, uusia metallisia tai muovisia suorakulmaisia ​​ilmanvaihtokanavia käytetään ulkoiseen asennukseen.

Ilmanvaihtokanavan järjestelysäännöt

Kun teet korjaus- tai asennustöitä, sinun on tiedettävä, että uuden tai uudelleen varustetun olemassa olevan ilmanvaihtojärjestelmän järjestäminen omin käsin on suoritettava tiukasti noudattaen vahvistettuja rakennusmääräyksiä ja -määräyksiä.

Jotta lukijalla olisi helpompi käsitellä tätä yksinkertaista tehtävää, tässä artikkelissa annetaan lyhyt katsaus, jossa kuvataan pääkanavien ja ilmanvaihtokanavien järjestämisen yksityiskoteissa ja huoneistoissa pääpiirteet.

Ilmanvaihtokanavien lajikkeet

Suunnitteluominaisuuksiensa ja ilmanvaihtokanavien suhteellisen sijainnin mukaan rakennuksen laakeriseiniin kaikki ilmakanavat voidaan jakaa useisiin tyyppeihin.

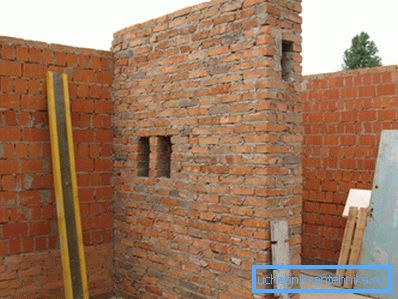

1. Rakennuksen tukiseinämiin asetetaan pääsääntöisesti suorakulmaiset tai nelikulmaiset poikkileikkaukseltaan sisäänrakennetut ilmanvaihtokanavat. Niiden valmistuksessa käytetään useimmiten ilmanvaihtokanavien käsin asettamista tiilistä tai tällaisten järjestelmien asentamiseen tarkoitettujen erityisten raudoitettujen betonilohkojen muodostamista.

1. Yleiskanavat tai ripustetut ilmakanavat edustavat useimmiten litteitä kanavia ilmanvaihtoa varten esivalmisteisten laatikkorakenteiden muodossa, jotka on valmistettu galvanoidusta teräslevystä.. Tällaisten järjestelmien asennus ja kytkentä suoritetaan rakentamisen ja viimeistelyn jälkeen ja tilojen uudistamisen jälkeen - jälleenrakennuksen päätyttyä, erityisesti kehitetyn teknisen hankkeen mukaisesti.
2. Ulkoiset tai toisin sanoen ylimääräiset ilmanvaihtokanavat ovat rakennusrakenne, joka asennetaan rakennuksen ulkopuolelle.. Tällainen järjestelmä voi olla valmistettu tiilistä, kiinteästä betonista sekä sinkitystä tai ruostumattomasta teräksestä valmistetuista metallista valmistetuista putkista.

Vihje! Yksityisten talojen ilmakanavia suositellaan asennettavaksi rinnakkain uunin savupiipun kanssa, sen läheisyydessä. Tällainen järjestely, joka johtuu lämpimän ilman ylöspäin suuntautuvasta virtauksesta, voi lisätä huomattavasti himoa ja parantaa siten ilmanvaihtojärjestelmän tehokkuutta.

Materiaalivalinta

Tällä hetkellä ilmakanavien asennukseen tarjotaan useita erilaisia ​​materiaaleja, joiden hinta voi vaihdella merkittävästi, mutta oikea valinta riippuu pääasiassa rakentamisen erityisolosuhteista ja huoneen erityisestä käytöstä.

1. Monoliittisen betonin sisäänrakennetut ilmakanavat ovat lujia ja kestäviä, niitä on helppo ylläpitää, ja lisäksi niillä on yhtenäinen monoliittinen täyttö, joten niillä on vain vähän vastusta ilmavirran liikkeelle.
2. Kiinteällä tiilillä on samanlaiset käyttöominaisuudet, mutta useimmissa tapauksissa ilmanvaihtokanavien tiili voi luoda turbulenttia turbulenssia, joka vähentää huomattavasti himoa, joten on suositeltavaa käyttää sitä ilmanvaihtojärjestelmiä asennettaessa.

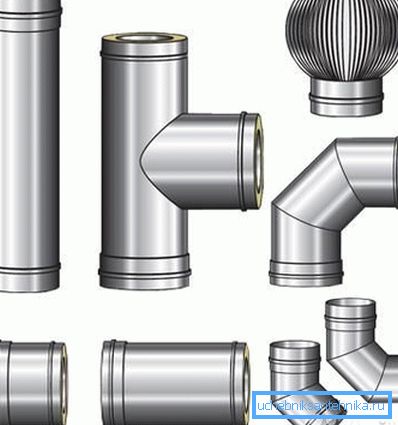

1. Ilmanvaihdossa ei ole metalli- ja muovikanavia, mutta ne ovat vähemmän kestäviä, joten ne on suojattava ulkoiselta mekaaniselta vaikutukselta. Lisäksi kaikki metallituotteet (paitsi ruostumaton teräs) ovat alttiita ilmakehän korroosiolle, ja siksi ne tarvitsevat lisäsuojaa kosteudesta, joka johtuu kondensaatin muodostumisesta.
2. Asennukseen asennetaan asbestisementtikanavia myös tiili- tai betoniseinään. Aerodynaamisen ja suorituskyvyn kannalta tämä materiaali soveltuu parhaiten sisäänrakennettujen ilmanvaihtojärjestelmien asentamiseen tiili- tai kiinteän rakennuksen rakentamiseen.
3. Ilmanvaihtojärjestelmän asentamiseen suljetussa tilassa, kuten ripustettujen kattojen taakse tai kipsilevystä valmistettujen seinäpaneelien takana, sopivat hyvin pienet, muovista tai metallista valmistetut ilmanvaihtokanavat.

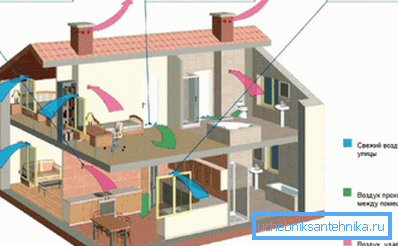

Vihje! Kun itsesovittuva vapaa virtaus ilmanvaihto on luonnollista ilmankiertoa, on suositeltavaa käyttää pyöreitä muovisia ilmanvaihtokanavia, koska niiden muodon ja sileän sisäpinnan ansiosta ne aiheuttavat minimaalisen ilmankestävyyden.

Kanavan itsenäinen valmistus

Kuten edellä mainittiin, on parasta käyttää pyöreää asbestisementtiputkea integroidun ilmakanavan asentamiseksi, joten vaiheittaiset ohjeet tällaisen ilmanvaihtokanavan asentamiseksi tiilimuuriseinään esitetään alla.

1. Tiiliseinä ja puoli ja puoli tiili sijoittuvat tavalliseen tapaan venttiilin sijainnin tasolle.
2. Asbestisementtiputken pohjassa leikkaa etuseinämä akselin suuntaisesti 120 mm: n korkeuteen niin, että sen päähän muodostuu porrastettu ikkuna.
3. Asenna asbestisementtiputki tiilirakennuksen ylemmällä tasolla, kun ikkuna leikataan huoneeseen, ja kiinnitä se tilapäisesti rakennusrakenteisiin (sarakkeet, palkit, katto) neulalangalla.
4. Jatka tiiliä samalla tavalla, asettamalla tiili asbestisementtiputken eteen ja taakse.
5. Näin ollen asbestisementtiputken yläpää on saatettava ympäröivään tiiliin tasolle, joka ei ole alempi kuin katon harjan yläosa.

Vihje! Vaakasuoran ilmanvaihtokanavan liittämiseksi pystysuoraan nousuun muissa kerroksissa asbestisementtiputken oikeaan kohtaan on tarpeen leikata suorakaiteen tai neliön ikkuna, jonka leveys on sama kuin sen halkaisija ja korkeus vähintään 120 mm.

Sääntelyyn liittyvät tekniset vaatimukset

Kun suoritetaan itsenäisesti asennustyötä, on välttämätöntä noudattaa yleisesti hyväksyttyjä normeja ja sääntöjä, jotka koskevat ilmanvaihtojärjestelmien järjestämistä, ja sisäilman muoto ja ilmanvaihtokanavien mitat on ehdottomasti noudatettava säädösten vaatimuksia.

1. Huoneen pakoputken tulisi sijaita mahdollisimman lähellä kattoa, ja etäisyys yläreunasta kattoon ei saa olla yli 100 mm.
2. Kun putken ulostulo katolla on korkeintaan 1500 mm päässä katon harjanteesta, sen korkeuden on oltava vähintään 500 mm harjan yläpuolella.

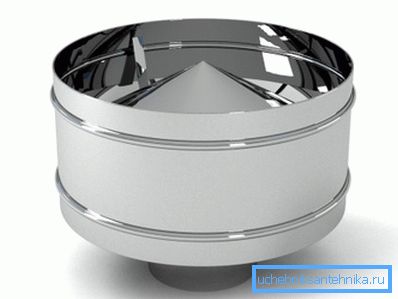

3. Luonnollisen työntövoiman parantamiseksi ja pystysuoran nousun suojelemiseksi saostukselta sen ulostulon tulisi olla varustettu ruostumattomasta teräksestä valmistetulla erityisellä ohjaimella.

1. Pystysuuntaisten nousuputkien, joiden ilmankierto on luonnollinen, poikkileikkauspinta-ala on vähintään 140-180 cm?, Joka vastaa suunnilleen putken halkaisijaa 120-150 mm.
2. Vertikaalisten nousuputkien poikkipinta-alan tulisi olla vähintään 90-130 cm3, mikä vastaa pyöreän 100-130 mm: n putken halkaisijaa.
3. Kaikkien portaiden, ullakoiden tai muiden lämmittämättömien huoneiden läpi kulkevien pystysuorien ja vaakasuorien ilmanvaihtokanavien tulisi olla lämpöeristetty paisutetusta polystyreenilevystä tai mineraalivillasta, jonka paksuus on vähintään 50 mm.
4. Normaalin työntövoiman varmistamiseksi järjestelmissä, joissa on luonnollinen tai pakotettu ilmankierto, kaikkien liitäntöjen on oltava täysin tiukkoja ja niissä ei saa olla näkyviä vaurioita.

johtopäätös

Valitusta materiaalista ja valmistustekniikasta riippumatta kaikkien SNiP 2.04.05-91: n "Lämmitys, ilmanvaihto ja ilmastointi" mukaisten ilmakanavien ja ilmanvaihtokanavien on täysin täytettävä tässä säädöksessä määritellyt tekniset ominaisuudet.

Saadaksesi lisätietoja tästä ongelmasta, voit katsella videota tässä artikkelissa tai lukea asiaankuuluvat sääntely- ja tekniset asiakirjat sivuillamme.
