Ilmanvaihtojärjestelmien suunnittelu - tämäntyyppisen työn
Kuten tiedetään, talon ja muiden huoneiden mikroilmasto riippuu pitkälti siitä, kuinka tehokkaasti ja tehokkaasti ilmankierto toteutuu. Koska ilmanvaihtojärjestelmien ja ilmastointilaitteiden asennus ja suunnittelu ovat melko kalliita, on järkevää tutustua tällaisten hankkeiden laatimisen pääpiirteisiin, se säästää paljon rahaa ja voit välttää yleisimmät virheet.
Yksityisten rakennusten tuuletustyypit
Koska teollisuus- ja muiden suurten esineiden ilmanvaihtojärjestelmien suunnittelu ja laskenta edellyttävät syvällistä tietämystä tällä alalla ja monimutkaisia tutkimuksia, tämän työn tulisi olla yksinomaan ammattilaisia. Mikä heiluttaa yksityisiä taloja, tee sitten yksinkertainen projekti myös niille, joilla ei ole tietoa tällä alalla.

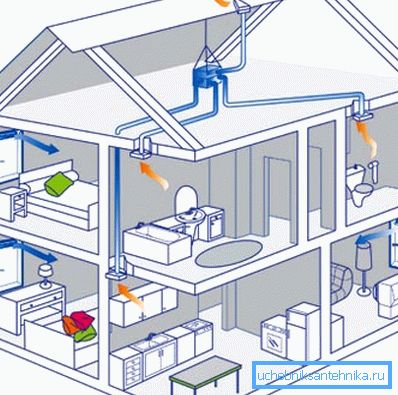

Pienissä asuinrakennuksissa toteutetaan 2 päätyyppiä järjestelmiä, me tarkastelemme niitä kaikkia yksityiskohtaisemmin:
| Luonnollinen ilmanvaihto | Sen tärkeimmät edut ovat yksinkertaisuus ja alhaiset kustannukset, koska et tarvitse lisälaitteita, joiden hinta on varsin vaikuttava, ja tällaiset viestinnät eivät edellytä säännöllistä ylläpitoa. Haittapuolia ovat huonot toiminnot paksuilla seinillä varustetuissa rakennuksissa, huoneet, joissa on suuri alue, ja hankkeen monimutkaisuus jo rakennetuissa rakennuksissa |
| Pakotettu ilmanvaihto | Tämä vaihtoehto on edistyneempi, koska ilma liikkuu puhaltimella tai koko ruiskutusjärjestelmällä. Hyödyistä voimme tuoda esiin mahdollisuuden säätää ilmanvaihtoa, suodattimien läsnäoloa, lämpötilaa ja kosteuden hallintaa huoneissa. Haitat ovat hankkeen huomattavat kustannukset ja monimutkaisuus omin käsin |
Suunnittelu ja suunnittelu
Kuten edellä todettiin, ilmanvaihtojärjestelmien suunnittelu ja asennus on mahdollista vain pienillä esineillä, joissa viestinnän monimutkaisuus on pieni ja virheiden todennäköisyys on vähäinen. Mieti, mitkä tekijät ovat keskeisiä jokaisessa vaiheessa.
suunnittelu
Ensinnäkin sinun on päätettävä toteutettavan järjestelmän tyypistä.
Luonnollisten vaihtoehtojen osalta voidaan tunnistaa seuraavat tärkeät tekijät:
- Suurin etäisyys järjestelmän sisääntulosta pistorasiaan ei saa olla yli 6 metriä, mikä takaa tarvittavan vetovoiman ja takaa korkean järjestelmän tehokkuuden.
- Sisäänkäyntien tulisi tarjota tarvittava ilmavirta (miten se lasketaan, tarkastelemme hieman pienempää).
- Ulostulojohdon on sijaittava vähintään 1 metrin päässä katon pinnasta, muuten työntövoima voi vaihdella tuulen vaikutuksen alaisena.
Kiinnitä huomiota! Muista kaksi yksinkertaista sääntöä: luonnollisen ilmanvaihdon järjestelmässä pitäisi olla vähimmäismäärä taivutuksia, ja kanavien pituuden tulisi olla mahdollisimman lyhyt. Tämä takaa korkean järjestelmän tehokkuuden.

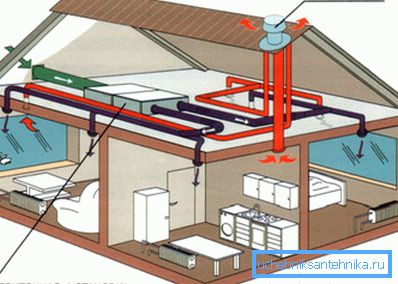

Kun on kyse pakkoilmaliikenteestä, on tärkeää muistaa, että ilmanvaihtojärjestelmien suunnittelu toteutetaan ottaen huomioon seuraavat vaatimukset:

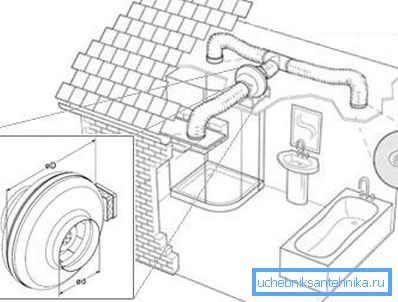

- Ensinnäkin määritetään, mitä elementtejä järjestelmä koostuu, tämä on erittäin tärkeä vaihe, jossa tarkkuus on tärkeää, koska tarpeettomien elementtien, kuten niiden puuttumisen, hankkiminen työprosessissa on erittäin epätoivottavaa.
- Seuraavaksi sinun täytyy selvittää, missä nämä tai muut järjestelmän osat sijaitsevat, on parasta suunnitella jokaiselle huoneelle ja määrittää, mitkä solmut sijaitsevat siinä.
- Kaikkein parasta on sisällyttää ilmanvaihtohanke rakennuksen yleiseen suunnitelmaan, joten asennus on paljon helpompaa, koska ilmakanavat voidaan sijoittaa seinien ja rajapinnan väliseinien onteloihin. Lisäksi annetaan aluksi tiettyjen elementtien reiät ja niiden kiinnityskohdat, mikä helpottaa huomattavasti työtä myöhemmin.
- Erityistä huomiota on kiinnitettävä sellaisiin tiloihin kuin keittiö, kylpyhuone, kylpyhuone, ruokakomero, kattilahuone - he tarvitsevat korkealaatuista ilmanvaihtoa ja lisääntynyttä ilmankiertoa (esim. Huoneissa, joissa on korkea kosteus, ilmanvaihdon määrä tunnissa olisi kolme kertaa suurempi kuin olohuoneissa) ).

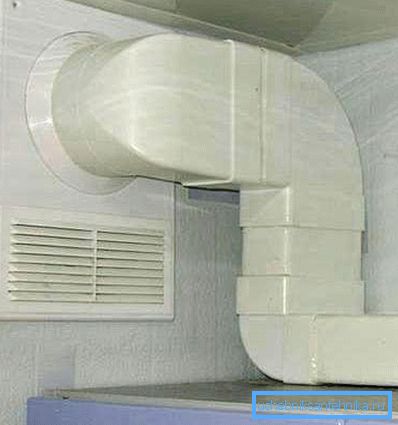

Kiinnitä huomiota! Asennus- ja asennustöiden yksinkertaistamiseksi on joskus suositeltavaa käyttää pyöreitä, mutta neliön tai suorakulmaisia putkia, on helpompaa sijoittaa ne onteloihin, ja ulkoisen menetelmän avulla tällaiset viestit näyttävät paljon paremmilta.
Suunnittelutyö
Työn aloittamiseksi sinulla on oltava rakennussuunnitelma, jossa on kaikkien huoneiden parametrit ja niiden tarkoitus. Tarvittavan ilman määrä lasketaan kullekin huoneelle erikseen ja mitataan kuutiometreinä tunnissa.
Huoneen tarvitseman ilmavaihdon laskemisessa on kaksi pääasiallista tapaa: otamme huomioon niiden ominaisuudet:
- Voit käyttää moninkertaistuskerrointa, joka kerrotaan huoneen tilavuudella. Toisin sanoen huoneen pituus kerrotaan leveydellä ja korkeudella, tuloksena on tilavuus kuutiometreinä. Olohuoneissa kerroin on 1, toisin sanoen ilmavirran määrä tunnissa on yhtä suuri kuin niiden tilavuus, kylpyhuoneissa ja teknisissä tiloissa kerroin on 3.
- Toinen laskentavaihtoehto on standardien käyttö ilman kulutusta kohti. Makuuhuoneille tämä luku on 20 kuutiometriä / tunti, muissa olohuoneissa - 40, kotitalouksien, kylpyhuoneiden ja keittiötilojen osalta - 60. Toisin sanoen talon olohuoneessa, jossa 4 henkilöä asuu pysyvästi, ilmanvaihtovolyymin pitäisi olla 160 kuutiometriä tunti, tämä yksinkertainen ohje auttaa tekemään laskutoimituksia nopeasti ja tarkasti.

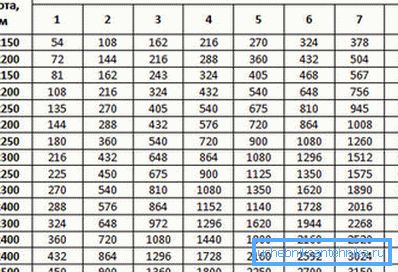

On myös erittäin tärkeää valita ilmakanavien koko, varsinkin jos ilmanvaihtojärjestelmän suunnittelu toteutetaan itsenäisesti. Alla on taulukko, jossa voit määrittää ilmavirran määrän virtausnopeudesta riippuen.
Kiinnitä huomiota! Muista, että luonnollisen ilmanvaihdon kanavien pienin sallittu halkaisija ei saa olla alle 10 cm pakollisten järjestelmien osalta - vähintään 6 cm.
johtopäätös
Joka tapauksessa paras ratkaisu olisi sopia valmiista projektista ja asiantuntijoiden laskelmien tuloksista. Tämän artikkelin video auttaa sinua ymmärtämään joitakin kyseisten teosten ominaisuuksia paremmin.
