Ilmanvaihtojärjestelmien ennaltaehkäisevä huolto

Sen mukaan, että ilmanvaihtojärjestelmien käyttöä varten on käyttöohje, jonka perusteella yksiköt ja kanavat tarvitsevat ennaltaehkäisevän korjauksen ja kunnossapidon, tietyntyyppisten töiden suorittamista varten on tiettyjä määräaikoja.

Siinä olisi myös otettava huomioon ilmanvaihto, joka voi olla:

• fume,
• raikas ilma,
• pakotettu ilma ja pakokaasu.

Nämä lajit puolestaan ​​jakautuvat tyypin mukaan, kuten:

• kaiken kaikkiaan
• paikallinen,
• luonnollisesti
• mekaaninen (sähkökäyttöisellä).

Kerron teille ehdot, menetelmät, tyypit ja tyypit ja lisäksi tässä artikkelissa on video.

Paljon ilmanvaihtoa

Huom. Ilmanvaihtolaitteen tyyppi ja tyyppi vaikuttavat suoraan ilmakanavien saastumisasteeseen sekä siihen, onko mekaanisen osan huolto (uutteet ja puhallus) tarpeen.

Tuloilmavaihtoehto osoittaa, että puhdas (kylmä, lämmin) ilma tulee vain huoneeseen putkilinjan läpi, ja sen ulosvirtaus tapahtuu luonnollisesti avoimien ikkunoiden, ovien ja erilaisten vuotojen kautta samojen ikkunoiden ja ovien läheisyydessä.

Tällaisissa tapauksissa ylipaine ei uhkaa - tämä voi tapahtua vain erikoistuneissa tiiviisti suljetuissa tiloissa, mutta tähän tarkoitukseen on olemassa siirtymiskanavia. Ilman virtaus voidaan suorittaa yleisesti huoneen tai työpajan koko alueella, mutta se voidaan ohjata myös tiettyyn paikkaan, kuten yllä olevassa kuvassa, joka on energiankulutuksen kannalta edullisempi.

Ulkoasun kannalta paikalliset käyttö- ja puhallusjärjestelmät ovat hyvin samankaltaisia ​​toisiinsa nähden - samat putket ja sateenvarjot, paitsi että ilmavirran liike tapahtuu vastakkaisiin suuntiin.

Imulaitteilla, kuten myös puhaltimella, on pääsääntöisesti sähkökäyttö, joka aiheuttaa ilmavirran kiertoa. Paikallista pakokaasua käytetään pääasiassa haitallisten kaasujen keräämisessä ja epämiellyttävissä hajuissa.

Syöttö- ja poistoilmanvaihto voi olla mekaaninen (sähkökäyttöinen) ja luonnollinen - viimeinen vaihtoehto on tuttu kaikille, koska sitä käytetään korkeatasoisissa asuinrakennuksissa, toimistoissa, kaupoissa, lääketieteellisissä laitoksissa ja yrityksissä. Kaivosten ja kanavien järjestelmän kautta tapahtuvaa luonnollista ilmanvaihtoa voidaan myös laimentaa paikallisten pakokaasupuhaltimien avulla, esimerkiksi asuinrakennusten kylpyhuoneissa.

Ennaltaehkäisyehdot ja suoritettujen töiden tyypit

Mitä tehdä joka vuosi

1. On tarpeen tarkistaa moottorin laakerit, jotka pyörivät teriä (juoksupyörää), joka sijaitsee ilmalämmönvaihtimessa.
2. Tarkista juoksupyörän tekninen kunto.
3. Viemäröintien estäminen.
4. Lämmönvaihtimessa olevan vesipumpun tarkastus.
5. Tarkistustuki tukee tärinän eristämistä.
6. Kaikkien instrumenttien testaus.
7. Kaihtimien puhdistaminen.
8. Kaikkien johdotusten tarkastus.
9. Tarkastus vozduhoprovodyaschego putki vuotaa.
10. Lämmönvaihtimen käsittely kemiallisilla pesuaineilla.
11. Samojen kemiallisten aineiden avulla puhdista kanavan sisäinen ontelo.
12. Putkilinjan liitosten tiiviyden ja tarvittaessa tiivistymisen tarkistaminen.

Mitä sinun tarvitsee tehdä kuuden kuukauden välein

1. Tarkasta ilmanvaihtojärjestelmien suodattimet saastumisen varalta.
2. Puhdista lauhdevedet kemiallisesti.

Mitä tehdä joka neljännes

1. Tarkista kiinnittimien lujuus ja joustavuus sekä niiden kiinnitys.
2. Tarkasta asennetut jouset moottorin puhaltimissa.
3. Tarkasta hihnansuoja oikeaan asentoon ja yritä kiristää ne.
4. Irrota plaketti juoksupyörästä ja keskitä se akselille.
5. Voi olla tarpeen säätää moottoreiden ja juoksupyörien akseleita.
6. Rinnakkaisuuden tarkastus ja tarvittaessa akselin ja juoksupyörän asennon säätö.
7. Vesipumpun suuttimien ehkäisy.
8. Tarkista laitteen ketju (teho, ohjaus) ja kiristä tarvittaessa kierteiset kokoonpanot.
9. Kolmitieventtiilin testaus ilman lämmityksessä ja jäähdytyksessä.
10. Kaikkien laakereiden voitelu.
11. Säädä käyttöhihnat.
12. Vianmääritys taajuusmuuttajan hihnapyörän renkaiden vaatimustenmukaisuudesta

Mitä tehdä joka kuukausi

1. Kaikkien laitteiden silmämääräinen tarkastus.
2. Tarkistetaan kiinnittimet lujuuden ja joustavuuden sekä niiden ehkäisyyn.
3. Tarkasta hihnansuoja oikeaan asentoon ja yritä kiristää ne.
4. Irrota plaketti juoksupyörästä ja keskitä se akselille.
5. Voi olla tarpeen säätää moottoreiden ja juoksupyörien akseleita.
6. Vaiheen testaus - jännite ja virran epätasapaino.
7. Venttiilien ja säätöventtiilien sähkötoimilaitteiden ehkäisy.
8. Merkitse instrumenttien lukemat.
9. Puhdistus ja tarvittaessa suodattimien vaihto.
10. Tärinänvastaisten tukien tilan tarkistaminen.
11. Kosteuttavien suuttimien, pumpun suodattimen, varastosäiliön ja kastelukammioiden ehkäisy
12. Lämmönvaihtimen ohjaus, viemäröinti ja puhdistus tarvittaessa.
13. Visuaalinen tarkastus ja tarvittaessa hihnojen vaihto.

Mekaaninen ilmanvaihto

Huom. Alla tarkastellaan mekaanisen ilmanvaihdon päätyyppejä, jotka toisin kuin luonnollisen ilmanvaihdon asennuksessa vaativat ennen kaikkea huoltoa. Pakotettu ilmankierto suoritetaan joko sähkömoottorin pyörittämän juoksupyörän tai ejektorin avulla (lopullinen vaikutus on lähes sama, vaikka hinta on erilainen).

virtaus

Tuuletusjärjestelmä useimmissa tapauksissa ilmanottolaitteesta, jota kutsutaan myös ilmanottoaukoksi (1), asennetaan rakennuksen ulkopuolelle (yleensä katolle), mutta samaan aikaan he etsivät paikkaa sille, missä puhdas ilma on.

Ilma kuljetetaan huoneeseen kaavion osoittamalla ilmakanavalla numerolla 2 - ne on valmistettu tiilistä, betonista, kuonan ja alabasterin seoksesta sekä metallista ja muovista. Ilmavirta puhdistetaan pölystä suodattimella (3).

Jotta talvikaudella voimakkaasti jäähdytetty ilma ei pääse huoneeseen, se johdetaan lämmittimien (4) läpi, jossa jäähdytysnesteenä käytetään tavallisesti kuumaa vettä ja höyryä, mutta myös sähkölämmittimien käyttöä. Ilmavirta aiheuttaa keskipakopuhaltimen liikkumisen (5).

Numero 6 merkitsee suutinta, jossa on ilmansyöttö, jonka kautta ilma pääsee huoneeseen - tämä voi olla paikallinen tai käytössä oleva virtaus (paikallinen tai yleinen ilmanvaihto), jota säätelee venttiileillä tai kuristusventtiileillä, jotka sijaitsevat haarakanavassa ilman sisääntulossa.

Puhaltimien, lämmittimien ja suodattimien osalta työkammio on pääsääntöisesti varustettu - niiden on oltava samassa huoneessa, kuten ilmanvaihtojärjestelmien toimintaohjeissa edellytetään.

Kuljetettu ilma syötetään työtilaan enintään kahden metrin korkeudella olevalla vyöhykkeellä - tämä vastaa ihmisen kasvua, joten sen avulla voit hengittää puhdasta ilmaa. Poistoaukossa on asennettu ilmanvaihtolaitteiden äänenvaimennin siten, että lähtövirta ei ärsytä kuuloa ulkoisilla äänillä.

pakokaasu

Pakokaasulaitteessa tarvitaan pakoputkia, joissa on poistoaukot (kuvassa ne on merkitty numerolla 7), jonka kautta ilmaa vedetään huoneesta, siipipyörät, joita pyörittää sähkömoottori (5) ja kanavat ilmaa varten (2).

Kaavion kuvassa 8 on esitetty suodatinlaite kaasujen ja pölyn puhdistamiseksi, mutta suodattimet asennetaan vain niissä tapauksissa, joissa ilmakehään tulevan ilman pilaantumisen pitoisuus ylittää normin tietyllä alueella (asuinalue, maaseutu, vuoret). Päästölaitteet itse (9) tulisi asentaa 1-1,5 metrin korkeudelle harjanteen tai katon kaltevuuden yläpuolelle.

Kun poistoilmanvaihto on aktivoitu, puhdas ilma pääsee huoneeseen ovien, ikkunoiden tuuletusaukkojen tai erikoisvarustettujen aukkojen ja rakenteen (samojen ikkunoiden ja ovien) vuotavien liitosten kautta. Joissakin tilanteissa tällaisen ilmanvaihdon järjestelmä voi olla merkittävä haittapuoli kohteen järjestämisessä - huoneessa voi olla luonnoksia, jotka puolestaan ​​vaikuttavat ihmisten terveyteen.

Tarjonta ja pakokaasu

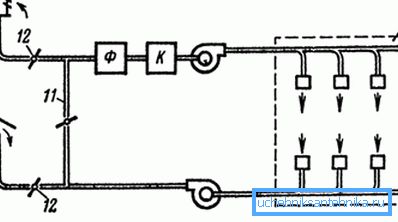

Toiminnallisinta voidaan kutsua syöttö- ja poistoilmanvaihdoksi, jonka kaaviokuva näkyy ylemmässä kuvassa. Tässä kerätään yhteen kahdenlaisia ​​laitteita, jotka takaavat tasaisen ilmanvaihdon huoneessa, ulkoilman lämpötilasta riippumatta.

Sateenvarjojen / puhallus- ja pakoputkien sijainti määritetään tietyn työpajan tai julkisen rakennuksen tuotantotarpeiden mukaisesti.

Rakennuksen ulkopuolelta on tarpeen määrittää ilmanottoaukon paikka ja tärkein tekijä sen valinnassa on tuulen suunta - se on asennettu suuttimien tuulen puolelle purkausta varten vähintään 8 metrin etäisyydellä ja myös poissa kolmannen osapuolen saastumislähteistä.

Jos syöttö- ja pakokaasulaitteisto on varustettu kierrätyksellä, niin ilma, joka imetään pois poistoputkesta (10) huoneesta, palautetaan kokonaan tai osittain samaan huoneeseen imujärjestelmän kautta.

Kierrätysjärjestelmä saadaan aikaan liittämällä tulo- ja poistoilma erityiseen kanavaan, joka on merkitty kuvassa 11. Mutta toissijainen virtaus ei virtaa mielivaltaisesti - sitä voidaan säätää venttiilillä, jota ilmaisee 12.

Huom. Poistoilman käyttö kierrätyksellä eri rakennuksissa sallii lämmityksen talvella ja sen lämmityksen kesällä.

Kierrätyksessä on kuitenkin sallittua käyttää toissijaista ilmaa kussakin tapauksessa, mutta vain silloin, kun siellä ei ole haitallisia aineita, niiden ei pitäisi missään tapauksessa olla enempää kuin neljäs vaaraluokka eikä ylitä pitoisuutta 0,3 qpdc. Myös kierrätysjärjestelmän käyttö ei ole hyväksyttävää, jos huoneessa on epämiellyttäviä hajuja, ja lisäksi patogeeniset mikrobit ja virukset, joita ei voida suodattaa.

fanit

Huom. Ilman pakotettua liikettä kanavien läpi painehäviön ollessa enintään 1500kgs / m² Käytetään ilmaa täyttäviä koneita tai puhaltimia.

Yksinkertaisin on aksiaalipuhallin, joka on suoraan kanavaan sijoitettu juoksupyörä - sinne tuleva ilma liikkuu kaltevilla terillä kanava-akselia pitkin. Kotisfäärissä voit nähdä ne keittiön hupuissa.

Suuria määriä ilmaa pumpattaessa aksiaalirakenteita ei käytetä pienen tehon takia - täällä voit jo löytää monimutkaisempia järjestelmiä tasasuuntaajayksiköillä. Tämän tyyppisten ilmanvaihtojärjestelmien alumiiniprofiili helpottaa koko rakennetta, mikä puolestaan ​​tekee laitteiden asennuksen halvemmaksi.

johtopäätös

Jos haluat tehdä ilmanvaihtojärjestelmän ennaltaehkäisevän omin käsin, sinun on ensinnäkin kiinnitettävä huomiota asennukseen osallistuneen yrityksen suosituksiin. Voit myös koordinoida työn valmistajan antamien puhaltimen ohjeiden mukaisesti.
