Ilmanvaihtojärjestelmä: uuden projektin luominen ja nykyisen

Sekä uuden ja olemassa olevan ilmanvaihtojärjestelmän kunnossapidossa on välttämätöntä tietää, miten se on järjestetty. Ymmärtääksemme kaikki sen vivahteet ja ominaisuudet auttavat ilmanvaihtojärjestelmää - Hruštšovissa, modernissa huoneistokompleksissa, yksityisessä asuintalossa tai muussa esineessä.

Tässä aineistossa annetuissa ohjeissa kuvataan näiden asiakirjojen valmistelua ja käyttöä koskevat perussäännöt.

Teknisten asiakirjojen käsittelyn ominaisuudet

Tarve lukea kaavioita

Jo ennen yksityisen asuinrakennuksen rakentamista, asunnon korjauksen suunnittelua, hammam-saunan tai kylpyammeen viimeistelyvaihtoehtoja, sinun tulee huolehtia eri teknisten verkkojen suunnittelusta ja kartoituksesta, mukaan lukien ilmanvaihto. Tässä rakennusvaiheessa tehtyjä virheitä ja puutteita on erittäin vaikea korjata omin käsin sen valmistumisen jälkeen.

On kuitenkin mahdollista ratkaista tehokkaasti ongelmat ja saavuttaa mukava mikroklimatsi talossa, kun et osallistunut hankkeen kehittämiseen ja rakenteen rakentamiseen. Tässä tapauksessa on välttämätöntä korvata tai päivittää vain sellaiset ilmanvaihtoverkon osat, jotka vähentävät merkittävästi järjestelmän kokonaistehokkuutta.

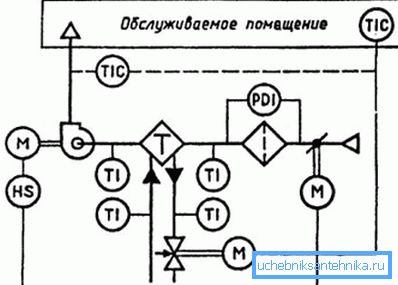

Tässäkin on olemassa tai äskettäin koottu ilmanvaihtomonemonia, johon tämä tai kyseinen laite on merkitty erityisillä symboleilla, sekä sen luontaiset tekniset ominaisuudet ja ominaisuudet. On vain tarpeen oppia erottamaan esimerkiksi ilmanvaihtojärjestelmän takaiskuventtiilin nimitys samankaltaisista nuolista, mikä osoittaa täysin eri komponenttien ja kokoonpanojen läsnäolon.

Hankkeen yleiset vaatimukset

Laadittaessa tuoreen ilman syöttöjärjestelmää koskevia asiakirjoja on tärkeää ottaa huomioon seuraavat parametrit:

• kerrosten lukumäärä talossa;
• ulkoilman saastumisen taso;
• ulkoilman melutaso;
• paloluokka.

Ilmanvaihtojärjestelmän valmistelun aikana on tehokkuusparametrien lisäksi kiinnitettävä huomiota useisiin lisäkertoimiin:

• mahdollisuus levittää tulta tuuletuskanavien kautta tulipalon aikana;
• mahdollisuus jäähdyttää tilat ja tunkeutua niihin saastuneen ilman läpi suuren poikkileikkauksen omaavien ilmakanavien kautta.

Edellä mainittujen ongelmien välttämiseksi on suositeltavaa huolehtia tulenkestävien materiaalien ja laitteiden käytöstä sekä suojaavien ilmanvaihtoventtiilien asennuksesta, jotka estävät käänteisen työntövoiman ilmaantumisen tuuletukseen.

Uuden ilmanvaihtojärjestelmän suunnittelu

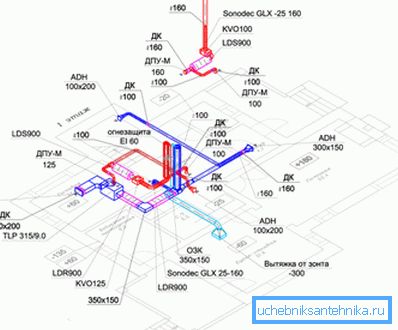

Ilmanvaihtojärjestelmän (mukaan lukien aksonometrinen) yksityiskohtainen suunnitelma on tarpeen rakenteilla olevan yksityisen talon hankkeen koordinoimiseksi valvonta- ja valvontaelimissä.

Tässä tapauksessa pakollinen vaatimus on sellaisten laitteiden asentaminen, jotka pystyvät pumppaamaan halutun määrän ilmaa:

• huoneissa, joissa on suunniteltu pysyvää asuinpaikkaa - 3 ov. metriä tunnissa per 1 neliö. neliömetriä;
• kylpyhuoneissa, joissa on wc - 50 cu. metriä tunnissa;
• erillisille saniteettitiloille - 25 cu. metriä tunnissa.

On myös tärkeää muistaa, että jotta talon tai asunnon asukkaat voisivat tehokkaasti tarjota raitista ilmaa, on välttämätöntä, että se virtaa. Siksi toimitusasiakirjat liitetään yleensä projektin dokumentaatioon.

Kiinnitä huomiota! Käytettyjen laitteiden ja ilmakanavien on täytettävä sekä terveysvaatimukset että paloturvallisuusvaatimukset. Muussa tapauksessa sinun valmistelemaa hanketta ei hyväksy palontorjuntavirasto.

Piirustusta laadittaessa ja insinöörilaskelmissa on myös otettava huomioon seuraavat parametrit:

• käytetyn tuuletuksen tyyppi;
• ilmavirran jakamismenetelmä tiloissa;
• ilmanvaihtojärjestelmän läsnäolo puhdasta tulevaa ilmaa;
• lämmöntalteenoton asennuksen ja suunnittelun tarve.

Lisäksi meidän ei pidä unohtaa esteettistä osaa. Ilmakanavien, imu- ja pakoputkien tulee sopia orgaanisesti tilojen suunnitteluun eikä häiritä ihmisten elämää tai työskentelyä.

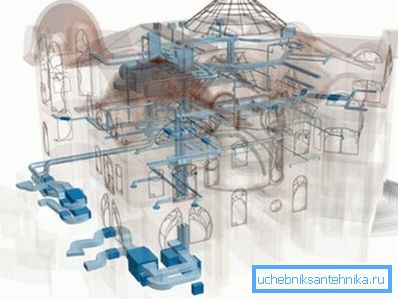

Olemassa olevan järjestelmän päivittäminen

Usein on tilanteita, joissa on tarpeen vaihtaa tai päivittää ilmanvaihtoverkko jo rakennetussa ja käyttöönotetussa rakennuksessa. Tämä on melko aikaa vievä prosessi, mutta se on varsin edullinen itsensä toteuttamiseen.

Vihje! Valmiiden apuohjelmien uudelleenkäsittelyn kustannukset ovat aina korkeampia kuin uusien kehittäminen ja asentaminen. Suunnittele ja laske aina aina kaikki parametrit huolellisesti. Se maksaa tulevaisuudessa monta kertaa.

Olemassa olevan ilmanvaihdon uudelleenkäsittelyprosessi koostuu useista peräkkäisistä vaiheista:

• lasketaan kiertävän ilman tilavuus;
• kanavan poikkileikkauksen valinta;
• valitse puhaltimien tyyppi, suodattimet ja muut tarvittavat laitteet.

Tämän jälkeen laaditaan luonnollinen ilmanvaihtokaavio tai piirustus mekaanisesta ilmankiertojärjestelmästä, määritetään paikka kanavien asennusta ja kiinnityslaitteita varten sekä tehdään rakennustyöt.

Asuntojen tuuletusjärjestelmät

Nykyaikaisen kaupunkitalon ilmanvaihtojärjestelmän toimintaperiaate perustuu avoimen ikkunan ja oven läpi tulevaan luonnolliseen ilmavirtaan ja poistetaan yhteisten ilmanvaihtokanavien kautta.

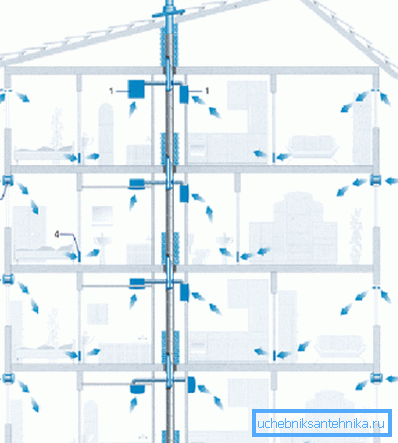

Vanhoissa taloissa (korkeintaan 5 kerrosta) on mahdollista järjestää jokaiselle asunnolle erillinen pakoputki. Nykyaikaisemmissa rakennuksissa huoneistojen ilmakanavat menevät yhteiseen kanavaan, joka päättyy tekniseen lattiaan ja tarjoaa halutun vetovoiman.

Uusissa korkeatasoisissa rakennuksissa (yli 24 kerrosta) rakennetaan pääilmaventtiilin lisäksi niin sanottu ylempi kanava, joka on liitetty pääkanavaan. Tällä ratkaisulla pumpatun ilman tilavuus kasvaa ja kosteus ja lämpötila kaikissa huoneissa vakiintuvat.

johtopäätös

Hyvä kotitaiteilija poikkeaa hänen erittäin taitavasta kollegastaan, sillä hän aina luo mallin tulevasta luomisesta ennen työn aloittamista. Tämä koskee myös ilmanvaihtojärjestelmiä. Selkeiden ja helposti luettavien asiakirjojen saatavuus ei ainoastaan ​​helpottaa työntekijöiden työtä, vaan mahdollistaa myös ongelmien korjaamisen helposti.

Saat lisätietoja rakennusdokumentaation kehittämisestä ja valmistelusta tämän artikkelin videosta.
