Ilmanvaihto: yksinkertaiset ratkaisut

Tämän artikkelin aiheena on ilmanvaihdon asentaminen omin käsin. Siinä ei ole abstrakteja heijastuksia ja monimutkaisia ​​laskelmia: tämä aine on tekijän yritys yrittää jakaa hänen vaatimaton kokemus ilmanvaihtojärjestelmän asentamisesta omaan taloonsa. Joten aloitetaan.

esihistoria

Jonkin aikaa sitten kirjoittaja muutti uuteen taloon. Se oli yhden kerroksen rakennus, jossa oli suuri ja korkea kellari, joka sijoitettiin heti kodin kuntosaliksi ja työpajaksi. Myöhemmin oli tarkoitus rakentaa asuinrakennettu lämmitetty ullakko.

Ensimmäisen asuinrakennuksen pääongelma osoittautui ilmanvaihtojärjestelmän täydelliseksi puuttumiseksi.

Ensimmäisen talven alussa jo ilmenneet seuraukset olivat melko ennustettavissa:

• Huoneessa ilma ilmaantui säännöllisesti ilmanvaihdosta, ja siitä tuli nopeasti kostea ja kostea.

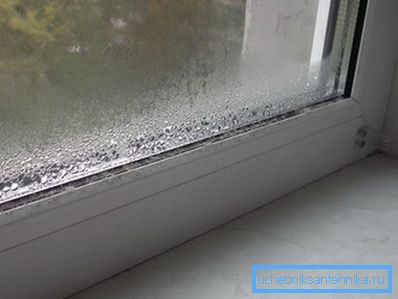

• Yhden ruudun ikkunat peitettiin jatkuvasti lauhteen kera, joka tippui lasin alla ja muodosti ikkunalaudoille lohkareita.

• Lopuksi, subjektiivisesti, talo oli hyvin kylmä. Huolimatta siitä, että lämpömittari osoitti melko kohtuullista +18 astetta.

Viite: ilman kosteuden lisääntymisen myötä ilmankulutuksen lämpökapasiteetti ja lämmönjohtavuus lisääntyvät. Siksi kylmässä ilmastossa on hyvin vaikeaa kuljettaa sekä kylmää että lämpöä.

Tehtävä oli ilmeinen: se seurasi minimaalista aikaa ja rahaa (jonka kanssa talon ostamisen jälkeen tietysti ei ollut niin hyvä) tarjota normaalia ilmanvaihtoa.

Vuotta myöhemmin, ullakon rakentamisen aikana, meidän oli suunniteltava ja rakennettava toinen erillinen tuuletuspiiri. Koska jokaisella lattialla oli oma sisäänkäynti, ei ollut toivottavaa yhdistää ilmakanavia.

siirtokunnat

Aluksi oli tarpeen arvioida odotettu ilmanvaihtoteho. Ohjeita sen laskemisesta löytyi nykyisestä SNiP: stä:

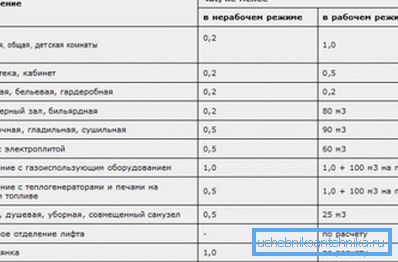

Vaihtoehtoinen arvio suunnitellusta suorituskyvystä perustuu siihen, kuinka monta ihmistä on jatkuvasti huoneessa. Yhdessä heräävässä tilassa olevan henkilön tulee olla vähintään 60 m3 / h; nukkuva henkilö - 30 m3 / tunti.

Ensimmäisen algoritmin mukaan laskeminen antoi tulokseksi 240 m3 / tunti toisen - 100 (kahden hengen keskimääräinen ilman kulutus, joka perustuu 8 tunnin nukkumaan ja 16 tuntia herätykseen) mukaan.

Talon asettelun erityispiirteet huomioon ottaen lähtökohdaksi valittiin 120 m3 / h.

Alakerta

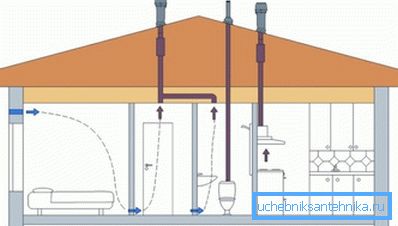

Kaavio

Mietittyään mahdollisia ratkaisuja tekijän valinta keskittyi pakokaasunpoistoon, jossa oli pakotettu induktio ja ilmanpoisto yhteiseen kanavaan useista huoneista - makuuhuone, yhdistetty kylpyhuone ja keittiö-ruokailuhuone. Ilmansyöttö päätettiin tehdä passiiviseksi, ei kadulta, vaan jonkin verran epäsovinnaisesti - kellarin läpi.

Oli useita syitä.

• Melkein valmiita ilmanvaihtokanavia pitkin kaikkia huoneita, jotka aiottiin tuulettaa, oli jo olemassa. Rakentajat prosessissa ommeltu kipsilevy uran välillä pultti, joka luotti lattialaatan, ja ulompi seinä. Ainoastaan ​​säilyi ilmanvaihdon järjestäminen kanavasta ja leikattiin ritilät siihen.
• Luonnollinen ilmanvaihto ei ollut houkutteleva odottamattoman suorituskyvyn vuoksi. Alueelle ominaiset voimakkaat tuulet aiheuttaisivat ilmanvaihdon voimakkaan kiihtymisen; mutta kesälämmössä vähimmäislämpötila-delta kadun ja talon välillä laskisi lähes nollaan. Kanavapuhallin puolestaan ​​pidentäisi 120 m3 / tunti ulkoisista olosuhteista riippumatta.

• Komponenttien vähimmäishinta. Hieman edetessä on syytä mainita, että ostokulujen kokonaismäärä ei ylittänyt 1500 ruplaa.

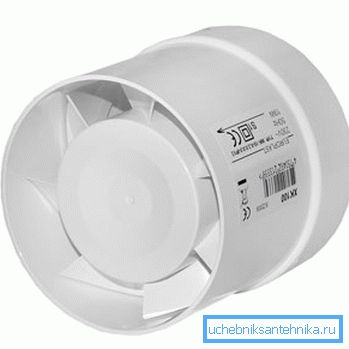

• Symboliset käyttökustannukset. Tässä on arvioitu suhde kanavapuhaltimen suorituskyvyn ja tehonkulutuksen välillä:

Erilliset kommentit edellyttävät raitista ilmaa kiertävän kellarin läpi.

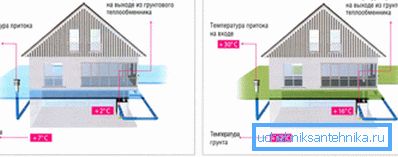

Geoterminen ilmanvaihto on olemassa. Kova nimi piilottaa yksinkertaisen kaavion, jonka mukaan erityisesti taloon rakennetaan usein ilmanvaihto omin käsin: huomattavan pitkät syöttöputket haudatetaan maahan hieman sen jäädytysasteen alapuolelle.

Viite: yhden metrin syvyydessä pakkasen levinneisyydestä maaperän lämpötila ei riipu alueesta ja on +8 - + 14 14.

Tämän seurauksena imuilman lämpötila on vakaa, mikä riippuu vähän kauden ja sääolosuhteiden mukaan. Kesällä talot ovat suhteellisen viileitä, talvella - lämpimiä. Ja kaikki tämä vähäisellä energiankulutuksella: sähköä käytetään vain ilman kuljetukseen.

Tässä erityistapauksessa talon alla oli valmis ilmalähde, jonka vakiolämpötila oli noin +14 astetta - kuiva kellari, jonka pinta-ala on 75 neliömetriä, upotettu paljon alle pakkasen tunkeutumisen tason. Liitäntä kanavapareihin, joissa on asuintiloja yläosassa, oli paljon helpompaa kuin usean kymmenen metrin putken asettaminen maan alle.

Sanoi - tehty.

täytäntöönpano

1. Katun sivulta ulkoseinän läpi kanavaan lävistettiin reikä. Työhön tarvitaan lyönti kruunun kanssa.

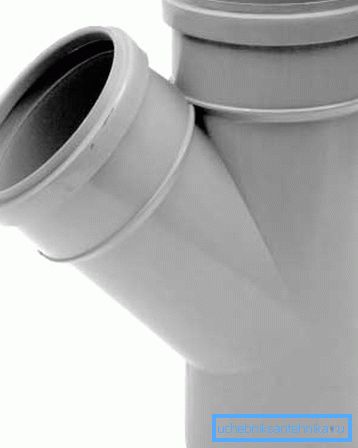

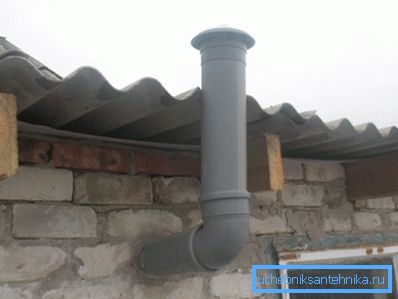

2. Kokoonpano valmistettiin tavallisesta viemäriputkesta, jonka halkaisija oli 110 millimetriä, kulma, sateenvarjo (deflektori) ja kompensointiputki. Jälkimmäisen sallittiin asentaa kanavapuhallin ja korjata se, jolloin yhteys oli kokoontaitettava.
3. Puhaltimen asennuspaikan alla kanavaan leikataan reikä, johon asennetaan välittömästi kansi, jossa on kansi. Tulevaisuudessa se on hyödyllinen puhaltimen huoltoon ja / tai vaihtamiseen.
4. Putken, kulman, sateenvarjon ja tuulettimen kokoonpano, johon on kytketty virtajohto, asetetaan seinän reikään ja suljetaan. Tarttunut vaahto on tiivistetty akryylikivillä: polyuretaanivaahto ei pidä ultraviolettisäteilyltä ja alkaa nopeasti murtua valossa.
5. Puhaltimen teho tuodaan lähimmästä pistorasiasta kaapelikanavan kautta ja avataan kytkimellä.

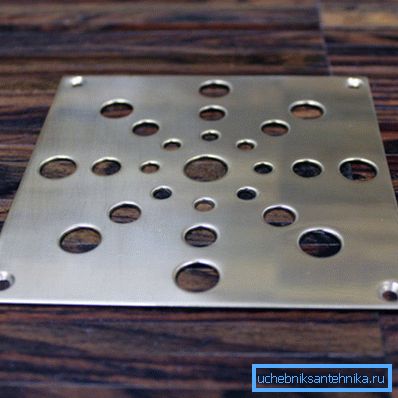

6. Kipsilevyssä suljetaan kanava, ja siihen on upotettu useita tuuletusritiloita ja putki vedetään liesituulettimesta keittiön liesi yläpuolelle.
7. Lattiassa valittuja reikiä ilmanpoistoon kellarista. Heidät suljettiin verkkojen avulla hyönteisiä vastaan.

tulokset

Ikkunoiden kosteus ja tiivistyminen unohtuvat, kuten huono unelma. Talon ilma muuttui raikkaaksi ja kuivaksi.

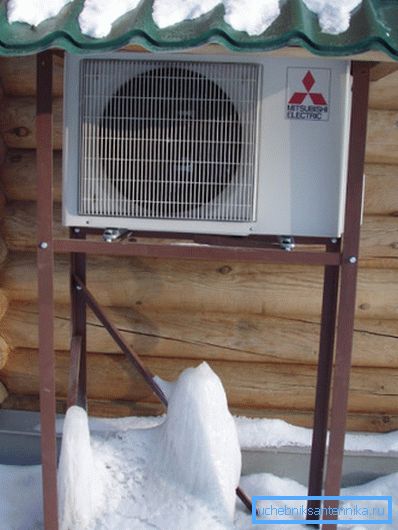

Lämpimän ilman tulvasta talvella talon lämmitys sammutettiin täysin +12 asteen lämpötilaan. Jotta ylläpidetään miellyttävä lämpötila +20-22 astetta, yhden invertterin ilmastointilaitteen toiminta on riittävä, kun lämpökapasiteetti on noin 3,2 kW.

Nuance: kohtaus - Krimin rannikko. On selvää, että 3 kilowatin lämpövirta ei riitä kaikkialla Kaukoidässä. Lisäksi lämmitystilassa olevat taajuusmuuttajat toimivat parhaimmillaan -25 ° C: ssa.

Betonilämmityskanava, jossa on kipsilevy, toimii erittäin tehokkaana äänenvaimentimena. Puhaltimen työ talossa ei ole periaatteessa kuultavissa.

ullakko

Vuotta myöhemmin, ullakkokerroksen rakentaminen saavutti pisteen, jolloin ilmanvaihto oli asennettava siihen.

Analogisesti ullakon ensimmäisen kerroksen ilmanvaihto omin käsin tehtiin pakokaasuksi, passiivisella virtauksella. Venttiilin sijasta tässä tapauksessa käytettiin viemäriputkea, jonka halkaisija oli 110 millimetriä, yksinkertaisesti siksi, että sen ei tarvinnut mennä pitkälle.

Tässä vaiheessa samankaltaisuus aikaisemmin rakennetun ilmanvaihtojärjestelmän kanssa on päättynyt.

• Periaatteessa puuttuu oma sisääntulokanava.. Ilman sisäänpääsyn aikaansaavat ullakon teräslevyn katolla peitetyt vuodot. Tätä tarkoitusta varten on riittävästi pieniä rakoja kattopäällystemateriaalien välillä.
• Tuuletin on asennettu tuulettimen kanavaan. Yhden sen ulostulon kautta ilma poistetaan yhdistetystä kylpyhuoneesta, joka sijaitsee ullakon keskellä; toisen läpi - muu huone on tuuletettu.

• Ventkanal piilotettu kipsi katto. Kylpyhuoneen katossa on sisäänrakennettu imusäleikkö, johon yksi tapin napa on tiukasti kiinni. Mutta muu huone tuuletetaan suoraan katon yläpuolella olevan tilan läpi: ilmanottoaukko menee suoraan siitä; olohuoneista ilma siirtyy sinne neljän ristikon läpi ullakolle.

Muuten: tämä takaa jatkuvan tuulettamisen ja niiden välisen eristämisen.

Kadun ventkanalissa on sateenvarjo - deflektori, joka näytetään yhdellä kaapelista. Siten kirjoittaja on vapautunut tuotoksen sulkemisen ongelmista: ura riitti täyttämään ja kitkaamaan; vedestä ja lumesta se on suojattu katolla.

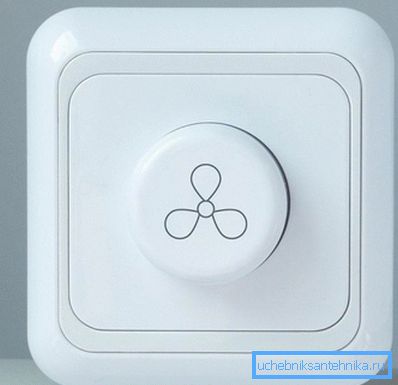

Puhaltimen virtapiiri oli varustettu himmentimellä. Sen avulla voit valita hiljaisen ja tuottavan tuuletuksen välillä riippuen siitä, kuinka monta ihmistä on ullakolla.

johtopäätös

On helppo huomata, että tehokkaan ilmanvaihtojärjestelmän rakentaminen osoittautui melko yksinkertaiseksi eikä liian kalliiksi.

Lisää aihepiirikohtaisia ​​tietoja, kuten tavallista, löytyy tämän artikkelin videosta. Onnea!
