Ilmanvaihto-ohjauskaappi: toiminnallisuus, luokittelu,

Mikä on kaappi ilmanvaihtojärjestelmän ohjaamiseen? Mitä merkkejä luokitellaan kaappeja? Mitä he haluavat? Tutustumme niiden pääelementteihin ja pari erityistä tuotetta nykypäivän Venäjän markkinoilla.

Mikä se on

määritelmä

Teollisissa olosuhteissa ja harvemmin asuin- ja hallintorakennuksissa käytetään pakollisia asuntolaitoksissamme asennettujen kotejemme tavanomaisen luonnollisen ilmanvaihdon sijaan.

Sen toiminnot eivät useinkaan rajoitu ilmaliikenteeseen kadun kanssa:

• Imuilma suodatetaan, siinä ei ole pölyä, hajuja ja mahdollisesti haitallisia aineita.
• Sen lämpötila nousee tai päinvastoin laskee vuodenajasta riippuen.
• Kuiva talviilma voidaan kostuttaa, ja liian kostea kesä voi päinvastoin kuivua.

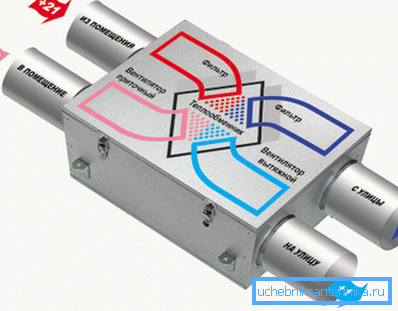

Tärkeää: moderneissa ilmanvaihtojärjestelmissä on usein lämmön talteenottimia, mikä mahdollistaa huomattavan säästön lämmityksessä ja ilmastoinnissa.

On selvää, että tällaista monimutkaista järjestelmää on hallinnoitava ja valvottava. On loogista, että kaikki ohjauslaitteet keskitetään yhteen pisteeseen. Joka itse asiassa vie meidät ohjauskaapin ajatukseen.

toiminnallisuus

Moderni kaappiautomaatio-ilmanvaihto voi suorittaa seuraavat toiminnot:

• Toimilaitteiden (puhaltimet, ilmastointijärjestelmät, venttiilit jne.) Säätö mielivaltaisen algoritmin avulla.
• Tuloilman lämpötilan säätö.
• Huoneen ilman lämpötilan säätäminen tuloilman lämpötila-alueen rajoittamisella. Tämä eliminoi kylmän vedon tai vyöhykkeen, jossa on ylikuumentunut ilma.
• Jokaisen järjestelmän solmun toimintatilan ilmaiseminen.
• Merkintä tärkeimpien mekanismien tilasta (laitteisto- ja ohjelmistovirheet, kulumisaste).
• Lämpötilojen osoittaminen mielivaltaisella määrällä sisäänrakennettuja ja kauko- lämpötila-antureita.
• Ilmansuodattimen pölyisyyden osoittaminen.
• Suoja lämmönvaihtimien jäätymisen estämiseksi (ennen kaikkea veden käyttäminen lämmönsiirtimena).
• Suojaus jää jäätymisen estämiseksi, mikä vähentää jäähdytystehokkuutta.
• Suojaus sähkömoottorien käämien ylikuumenemiselta.

• Suoja ilmanlämmittimien ylikuumenemista vastaan, kun ilmankierto mitataan.

Kaapin pääyksikkö - ohjain - ei ainoastaan ​​salli ilmanvaihtoa ohjaavien prosessien automatisointia omassa ohjelmassaan. ROM: n käyttäminen kirjoitus-kerran-sirun sijaan ja tavallisten porttien saatavuus tietokoneeseen liittämistä varten mahdollistavat ohjaimen laiteohjelmiston säätämisen, sen ohjelmoinnin uudelleen, epätyypillisten kokoonpanojen luomisen ja mielivaltaisten vastausten määrittämisen anturin lukemien muutoksiin.

luokitus

Mitä merkkejä valvontakaappeista eroaa?

1. Ilmaliikkeen suuntaan.

He voivat hallita:

• Poistoilmanvaihto.
• Pakotettu ilmanvaihto.
• Lopuksi, ohjauskaapin syöttö ja poistoilmanvaihto pystyvät täysin hallitsemaan koko rakennuksen ilmanvaihtoa.

1. Kohde. Yleistä vaihtoa, palontorjuntajärjestelmää, molempia järjestelmiä tai niiden erillisiä elementtejä voidaan ohjata.

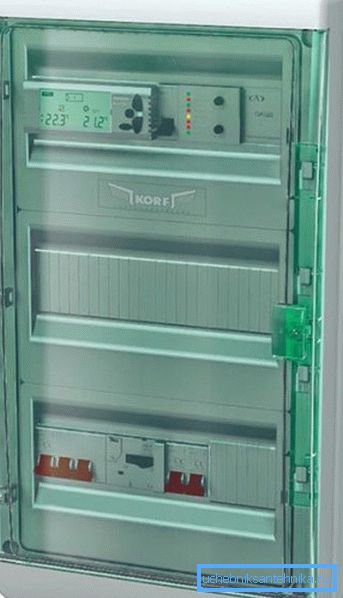

2. Tapausmateriaalin mukaan. Se voi olla muovia tai metallia. Ensimmäisessä tapauksessa säätimet ovat pääsääntöisesti piilossa kaapin kannen alla, toisessa tapauksessa ne asetetaan sen päälle.

asennus

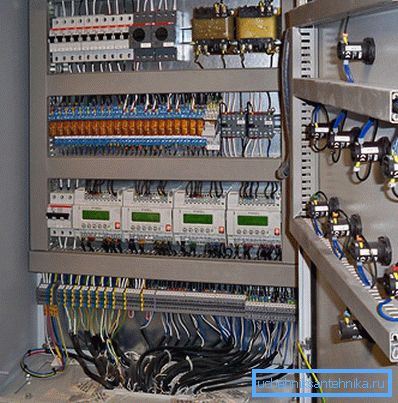

On epätodennäköistä, että lukija pystyy asentamaan tällaisia ​​monimutkaisia ​​laitteita omin käsin, joten rajoitamme asennuksen vähimmäisohjeita.

• Asentaja tarvitsee töitä sähkölaitteisiin ja tuntee instrumentaation ja automaation (instrumentointi ja automaatio).
• Kaappi on asennettu pystysuoraan tulenkestävän materiaalin seinään, jonka korkeus on vähintään yksi metri. Ohje, koska se on helppo arvata, liittyy paloturvallisuuteen. Virtapiirien virrat voivat saavuttaa vaikuttavia arvoja, jotka tietyissä olosuhteissa voivat johtaa johtojen ja liittimien voimakkaaseen lämmitykseen.

Selventää: edellyttäen, että kuparijohtimen poikkileikkauksen jokaiselle neliömetrille ei ole enempää kuin 10 ampeeria, ja päätelaitteissa on luotettava kosketus ja galvaanisten parien puuttuminen (kuten kupari ja alumiini), tämä tilanne ei esiinny.

näytteiden

MASTERBOX ERR

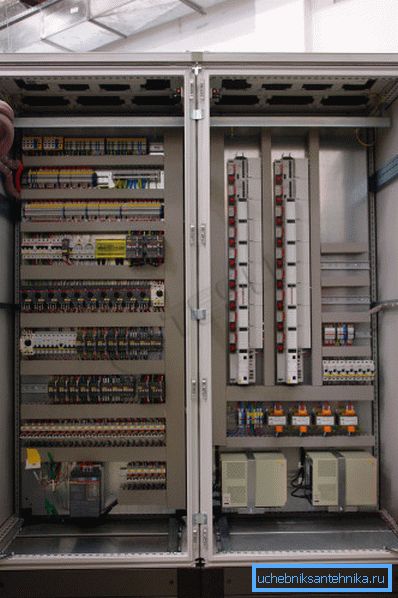

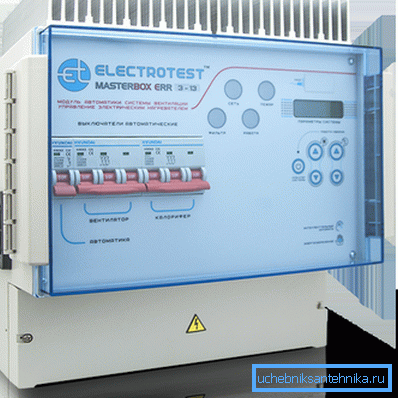

Ennen meitä on Moskovan yhtiön Electrotestin valmistama tuote.

Mitkä ovat laitteen ominaisuudet?

• Tuki sähkölämmittimille, vedelle ja freonille.
• Tuetaan kaikenlaisia ​​rekuperaatoreita.
• Puhaltimien moottoreiden suojaus ylikuumenemiselta ja ylikuormitukselta.
• Kaukosäädin.
• Bluetooth- ja Wi-Fi-moduulit, joiden avulla voit hallita älypuhelimen tuuletusta.
• Kompaktit mitat. Kaapin koko on vain 325x335x170 mm.

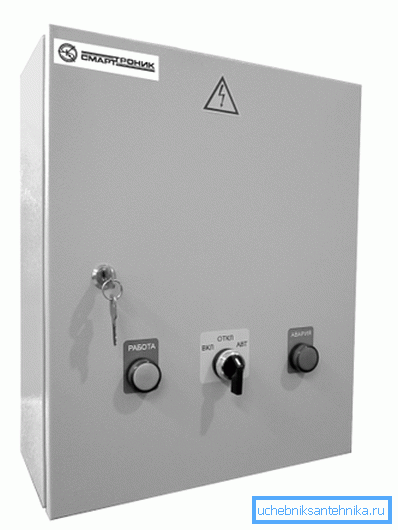

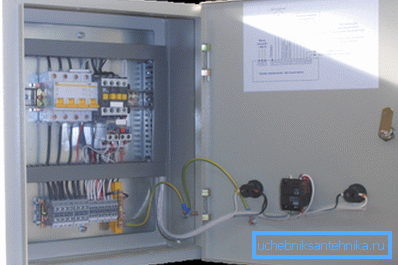

Tuulettimen ohjauskaappi

Lakoninen nimi ShUV -tuotetta valmistavat useat venäläiset yritykset (esimerkiksi OAO Rubezh, jolla on edustustot useissa Venäjän kaupungeissa ja lähialueilla). Laitteen toiminnallisuus on edellisen vastakohta: se rajoittuu tulipuhalluksen syöttö- tai pakopuhaltimen ohjaukseen.

Sähkömoottorin suoraan käynnistämisen ja pysäyttämisen lisäksi laite ohjaa:

1. Kaikkien kolmen vaiheen läsnäolo sisäänkäynnissä.
2. Omien virtalähteiden ja ohjauspiirien huollettavuus.
3. Kosketus antureihin ja niiden terveyteen.

Esittelemme laitteiden pääominaisuudet, jotka kykenevät ohjaamaan jopa 45 kW: n tuulettimelle.

ShUV: n hinta riippuu sen ohjaaman puhaltimen suurimmasta tehosta:

• 5,5 kW - 15 400 ruplaa.
• 11 KW - 19 300 ruplaa.
• 18,5 KW - 21080 ruplaa.

johtopäätös

Oletamme, että tutustumme uudenlaiseen ilmanvaihtolaitteistoon (katso myös artikkeli Savunpoisto: laitteen pääominaisuudet ja ominaisuudet).

Tämän artikkelin video tarjoaa aina jonkin verran muita aihepiirikohtaisia ​​tietoja. Onnea!
