Ilmanvaihto lämmön talteenotolla: laite, suorituskyvyn

Millainen laite on lämmön talteenottolaite? Miten energiaa säästävä syöttö ja poistoilmanvaihto toimivat - ilmanvaihto lämmöntalteenottolevyllä tai pyöriväyksiköillä? Kuinka nopeasti rekuperaattori ostaa maksun? Voinko tehdä sen omin käsin? Yritetään vastata näihin kysymyksiin.

Mikä se on

Toimintaperiaate

Joissakin yksinkertaisissa puheluissa on perinteinen lämmönvaihdin. Se poistaa osan poistoilman lämmöstä, joka poistetaan ilmanpoistojärjestelmän kautta, ja siirtää tämän lämmön tulovirtauksen ilmavirtaan. Tavoitteena on melko ilmeinen: talon ilmanvaihto lämmön talteenotolla on suunniteltu vähentämään asuntojen lämmityskustannuksia.

Selventämiseksi: kesällä lämmön talteenotto vähentää ilmastoinnin kustannuksia. Lämmönvaihdin pystyy toimimaan molempiin suuntiin: lämpö siirretään sekä pakoputkesta tulo- että tulokanavaan.

ongelmia

Palautumiseen ei ole niin paljon mahdollisia ongelmia.

Jotkut niistä päättävät yleensä valmistaja, jotkut ovat päänsärky potentiaaliselle ostajalle.

• lauhde. Kun päästetään poistoilma suhteellisen kylmän lämmönvaihtimen läpi, se tiivistää väistämättä kosteutta. Pahempaa: lämpötiloissa, jotka ovat huomattavasti alle nollan, evät nousevat ja vähentävät huomattavasti laitteen tehokkuutta.
• Energiatehokkuus. Käytännöllisesti katsoen kaikki lämmöntalteenottolaitteet ovat haihtuvia. On selvää, että niiden ostaminen on mielekästä vain, jos ne säästävät huomattavasti enemmän energiaa kuin ne kuluttavat.
• Takaisinmaksuaika. Jos se ylittää 10-12 vuotta, rekuperaattori tulee epäilyttäväksi hankinnaksi: tänä aikana joidenkin rakenteen osien (ainakin puhaltimien) käyttö edellyttää yleensä korvaamista, mikä lisää yleiskustannuksia. 20 vuoden takaisinmaksuaika osoittaa selvästi, että osto on merkityksetön.

Suoritusvaihtoehdot

Miten ilmanvaihtojärjestelmä toimii? Luettelomme perusjärjestelmät niiden lyhyen kuvauksen kanssa.

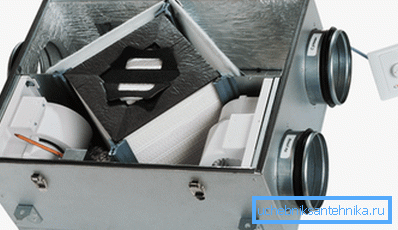

lamellivalurauta

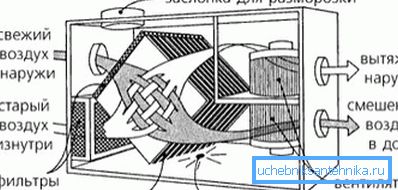

Pakokaasu- ja imukanavat kulkevat yhteisen rakennuksen kautta jaettuna osiolla. Väliseinä läpäisee lämmönvaihtimen levyt - useimmiten alumiini, harvemmin - kupari.

Ohje: kuparilla on kaksinkertainen lämmönjohtavuus, mutta se on paljon kalliimpaa kuin alumiini.

Lämpö johdetaan kanavien välillä levyjen lämpöjohtavuuden vuoksi. On selvää, että tässä tapauksessa kondensaatin ongelma nousee täyteen kasvuun. Miten hän ratkaisee?

Rekuperaattorissa on vaatimaton jäänanturi (tavallisesti lämpö) siinä signaalissa, josta rele avaa venttiilin ohituksen. Kylmä ilma kadulta alkaa virrata lämmönvaihtimen ympärillä; lämmin virtaus pakoputkessa sulaa nopeasti jään levyjen pinnalle.

Tämä laiteluokka kuuluu alimpaan hintaluokkaan; Vähittäishinta riippuu lähes lineaarisesti kanavan koosta. Annamme ukrainalaisen Rosette-verkkokaupan hinnat tämän kirjoituksen yhteydessä:

Lämpöputkilla

Lämmönvaihtimen laite on täysin identtinen edellä kuvatun kanssa. Ainoa ero on se, että lämmönvaihdinlevyt eivät läpäise kanavien välistä väliseinää; ne painetaan osion läpi kulkeviin lämpöputkiin.

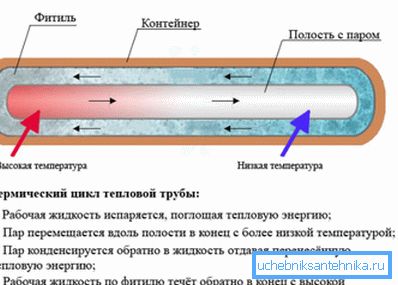

Viite: lämpöputki on haihtumaton laite lämmönsiirtoa varten. Freoni haihtuu suljetun kupariputken lämpimämmässä päässä ja tiivistyy kylmempään päähän; kondensaatti palautuu kapillaarikankaan kautta.

Lämpöputkien ansiosta lämmönvaihtimen osat voidaan erottaa jonkin verran.

pyörivä

Imu- ja pakokaasukanavien välisellä rajalla pyörii hitaasti roottori, jossa on lamellirauhoja. Eräässä kanavassa kuumennetut levyt antavat lämpöä toisessa kanavassa.

Mikä on roottorin lämmön talteenotto ilmanvaihtojärjestelmissä käytännössä?

1. Lisääntynyt teho 40-50%, tyypillinen levylaitteille, jopa 70-75%.
2. Kondenssiongelman ratkaiseminen. Roottorilevyille lämpimässä ilmassa oleva kosteus haihtuu täysin, kun lämpö siirretään kylmän ilman virtaukseen. Samalla ratkaistaan ​​alhaisen kosteuden ongelma talvella.

Valitettavasti järjestelmällä on useita haittoja.

1. Suunnittelun monimutkaisuus merkitsee pienempää vikatoleranssia.
2. Kosteissa tiloissa roottorijärjestelmä ei ole sopiva.
3. Lämmönvaihdinkammiot erotetaan vuotavalla osiolla. Jos näin on - pakokaasukanavan haju voi päästä sisäänottoon.

Välilämmön kuljettaja

Lämmönsiirtoon käytetään klassista vedenlämmitysjärjestelmää, jossa on kiertovesipumppu ja konvektorit. Monimutkaisuus ja melko alhainen hyötysuhde (yleensä enintään 50%) ovat perusteltuja vain silloin, kun rakenteen arkkitehtonisten piirteiden vuoksi imu- ja pakokaasukanavat erotetaan huomattavasti.

Tehokkuustutkimus

Kuinka perusteltua on ilman talteenotto? Selitämme tämän esimerkkinä pienestä yksityisen talon tutkimuksesta.

Dano

• On arvioitu, että noin 25–35% lämmöstä kulkeutuu ilmanvaihdon kautta talvella. Ota keskiarvo - 30%.

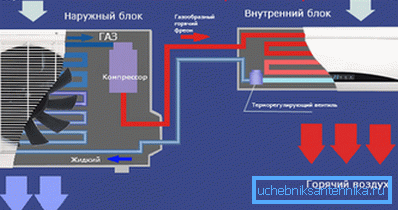

• Talvella asennetun talon lattiaa lämmitetään ympäri vuorokauden yhden invertterin ilmastointilaitteella, jonka nimellinen tehollinen lämpökapasiteetti on 3,2 kW. Keskimääräinen todellinen virrankulutus mittarin lukemien perusteella on noin 500 wattia.

Määritä: kohtaus - Sevastopol, jonka tammikuun keskilämpötila on +3,5 astetta. On selvää, että kylmemmillä alueilla lämmityksen energiankulutus on paljon suurempi, ja hyvin mahdollisuus käyttää lämpöpumppua on kyseenalainen.

• Levylämmönvaihdinta käytettäessä energiankulutusta sen toiminnassa rajoittaa sähkön kulutus pari kanavapuhaltinta, joiden kokonaisteho on noin 30 wattia.
• Tehokkuuden elpyminen kestää hyvin todellisen 40%. Lämmityskauden kesto, jonka aikana se säästää tehokkaasti - marraskuusta maaliskuuhun, 5 kuukautta.

Kiinnitä huomiota! Tehokkuus pienenee, kun huoneen ja kadun välinen lämpötila on laskenut; laskelmien yksinkertaistamiseksi emme kuitenkaan huomioi tätä tosiasiaa.

laskelma

Lasketaan keskimääräinen kuukausittainen säästö, jonka yksinkertaisin lämmönvaihdin tarjoaa, ja sen takaisinmaksuaika 20 000 ruplaan.

1. Koska vain 30% lämmöstä kulkee ilmanvaihdon kautta, on melko loogista kertoa 0,3: lla ilmastointijärjestelmän keskimääräistä sähkönkulutusta. Saamme energian määrän, joka lentää käyttämättömästi ilmanvaihtokanavaan. 500 * 0,3 = 150 wattia.
2. Elpymisen tehokkuus suostui 40 prosenttiin. 150 * 0,4 = 60 wattia.
3. Pakotettu ilmanvaihto syö 30 heistä. Hyödyllisessä tasapainossa - 60-30 = 30 wattia. Tämä on jatkuva sähköteho, jonka lämmönvaihdin säästää lämmityskaudella.

1. Tässä kuussa säästämme 30 wattia / tunti * 24 tuntia * 30 päivää = 21600 wattia. Kun nykyinen kustannus kilowattituntia Krimissä 1,64 ruplaa, kuukausittaiset säästöt lämmityskaudella ovat 21,6 * 1,64 = 35,424 ruplaa.
2. Lämmityskauden viisi kuukautta tallennetaan 35 * 5 = 175 ruplaa. Koska kesällä vähimmäislämpötila-delta kadulla, rekuperaattori ei käytännössä toimi, juuri juuri tätä määrää voidaan turvallisesti pitää koko vuoden säästöinä.
3. Palautumisaika (huomaa, ottamatta huomioon asennuskustannuksia) on siis 20 000/175 = 114 vuotta (olettaen, että sähkön hinnat eivät muutu, mikä on epärealistista).

Päätelmät näyttävät ilmeisiltä.

Hullut kädet

Miten vähennät ostokustannuksia? Voiko synnyttää ilmanvaihtojärjestelmän lämmön talteenotolla käsin jätemateriaaleista?

Ohje on melko yksinkertainen.

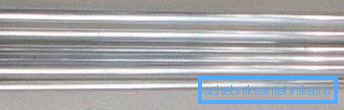

1. Leikkaa alumiiniputket halkaisijaltaan 10 mm.
2. Leikkaa kaksi levyä alumiinilevystä 4 mm ja poraa reikiä niiden ulkohalkaisijalle.

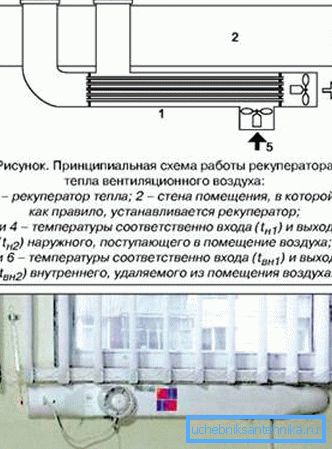

3. Me koomme lämmönvaihtimen silikonitiivisteeseen ja laitetaan se kokoonpanoon ilmanvaihtoputkesta ja kolmesta teesistä.

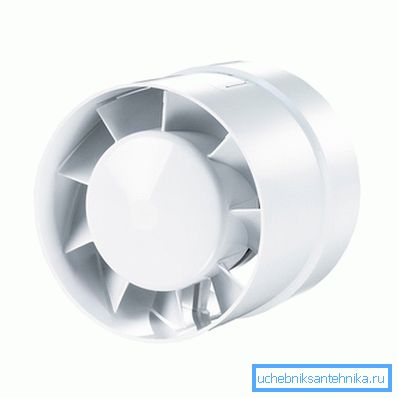

1. Asenna kanavapuhaltimet siten, että ilmavirta järjestetään suunnitelmassa ilmoitettuihin suuntiin.

johtopäätös

Toivomme, että tutustuminen lämmön säästämisen käsitteeseen rekuperaation avulla ja edellä mainitut laskelmat auttavat lukijaa.

Kuten aina, hän löytää lisää aihepiirikohtaisia ​​materiaaleja tämän artikkelin videosta. Onnea!
