Ilmanvaihto: laite, käyttötarkoitus, vaihtoehdot
Millainen kiinnitin on tuuletusportti? Mitä sitä käytetään? Mitä portti koostuu ja miten se mahtuu ilmanvaihtokanavaan?
Mitä se voi korvata? Yritetään vastata näihin kysymyksiin.
Mikä se on
Ennen meitä on yksinkertaisin venttiili ilmanvaihtokanavan säätämiseen ja sulkemiseen. Se on tasainen venttiili, jonka paksuus on noin millimetriä ja joka on valmistettu yleensä sinkitystä teräslevystä.
Salpa voi portin koosta riippuen liikkua kahdenlaisia oppaita pitkin:
- Pienellä kanavalla (enintään noin 250 mm) - aukon taskussa.
- Kanavissa, joiden kapasiteetti on suurempi, venttiili on kiinnitetty kulmapareilla. Tällaisia ohjaimia on helpompi puhdistaa lialta; lisäksi ne luovat hieman vähemmän vastusta venttiilin avaamisessa ja sulkemisessa.
Huomautus: ohjaimien tyypistä riippumatta venttiili ei sulje kanavaa tiiviisti eikä takaa sitä, että vuotoja ei ole täysin avoinna avoimessa asennossa. Tämän seurauksena porttia ei voi käyttää venttiilinä palo- tai hätäilmanvaihdossa.
luokitus
Mitkä ovat tuuletusjärjestelmien venttiilit? Millä merkkeillä ne voidaan luokitella?
Kanavan muoto
Tyypillisessä teollisuuskanavassa on pyöreä muoto. Syy on yksinkertainen: pyöreällä osuudella on enimmäispinta-ala pienimmällä kehällä. Tämän seurauksena kiinteällä seinämän paksuudella tietyn läpäisevyyden omaavan kanavan metrin hinta on minimaalinen.
Hieman vähemmän käytettyjä suorakulmaisia laatikoita.
Mitä ne ovat?
- Tässä tapauksessa on paljon helpompaa asentaa lämmitettyä ilmaa tuottavia lämmittimiä. Useimmat niistä ovat neliön tai suorakulmaisia: vedenlämmittimien valmistus pyöreän poikkileikkauksen alla ei yksinkertaisesti ole teknistä.
- Suorakulmainen kanava on helpompi piiloutua väärän katon tai väärän seinän taakse. Samalla osalla kuin kierros, se pystyy käyttämään vähemmän tallennustilaa.
Kuten arvata, porttiventtiilit valmistetaan molemmille ilmakanaville. Ensimmäisessä tapauksessa ne on asennettu pistorasioihin niiden myöhemmän tiivistämisen avulla; toisessa käytetään laippaliitoksia.
Kulma kanavan akseliin nähden
Tyypillinen venttiiliventtiili sulkee kanavan ja leikkaa sen 90 asteen kulmassa pituusakseliin nähden. Jopa suhteellisen alhaisilla ilmavirtauksilla osittain suljettu venttiili, joka aiheuttaa turbulenssia, tulee voimakkaan melun lähde. Siksi sitä ei käytetä ristikanavan säätämiseen.
Paineilman kuljetusjärjestelmissä on kuitenkin usein tarvetta osittain rajoittaa hengitystietä. Tässä tapauksessa käytetään vinoa porttia, joka leikkaa virtauksen 45 asteen kulmassa.
Sen muodon avulla voit tappaa kaksi lintua yhdellä kivellä:
- Melun taso pienenee huomattavasti esteen esteen vuoksi.
- Kanavakapasiteetin tarkempi säätö on mahdollista: kiinteällä arvolla siirretty venttiili tarkoittaa pienempää prosentuaalista muutosta live-osassa.
asennus
Miten asennetaan venttiiliventtiili omin käsin? Tarkemmin, mitä sinetöidä yhteys? Ohje on melko ennustettavissa SNiP 3.05.01-85 Sisäiset terveys- ja tekniset järjestelmät.
Laipaton liitäntä
Käyttöolosuhteet | Sovellettavat materiaalit |
Lämpötila jopa 40 astetta | Gerlen tiivistysnauha |
Lämpötila jopa 70 astetta kanavan pyöreällä osalla | Mastic Buteprol |
Lämpötila jopa 60 astetta kanavan pyöreällä osalla | Kutistekalvot, kutistekalvo |
Lisäksi: sulkemalla liitosliitoksia silikonitiivisteillä. SNiP ei kiellä niiden käyttöä: suositeltujen materiaalien luettelon jälkeen siinä säädetään mahdollisuudesta käyttää sinetöintimenetelmiä, joita ei ole tässä luettelossa.
Laippaliitäntä
Käyttöolosuhteet | Sovellettavat materiaalit |
Ilman kuljetus jopa 70 asteen lämpötiloihin | Vaahtokumi, polymeerinen mastiksiköysi, erilaisia kumia (myös huokoisia) |
Lentoliikenne yli 70 asteen lämpötiloissa | Asbestin kartonki, asbestijohto |
Hapon höyrykuljetus | Haponkestävä kumi |

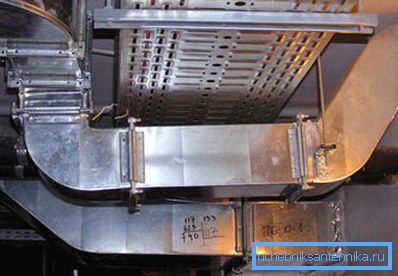

Laippaliitännöissä SNiP määrittelee tiettyjä kokoonpanon ominaisuuksia.
- Kanavan kiinnitys tai ripustus ei saa pudota laippaan.
- Kaikkien pulttien on oltava laipan toisella puolella.
- Jos laippa on vaakasuora, pulttien tulee olla sen päällä, mutterien tulee olla pohjassa.
Kommentti: tämä suositus liittyy yleiseen turvallisuuteen. Pultti on raskaampaa kuin mutteri, ja jos se pudotetaan korkeudesta, se voi aiheuttaa vakavampia vammoja.
vaihtoehtoja
Näitä ovat lukuisat vaimentimet ja venttiilit, jotka eroavat sekä suoritetuista toiminnoista että laitteesta.
Paloventtiilit on suunniteltu pysäyttämään luonnollisen tai pakotetun ilmanvaihdon tulipalon sattuessa sekä päinvastoin massiivisen ilmansaannin ihmisten evakuointireiteille.
Alkuasennosta riippuen venttiilit erotetaan:

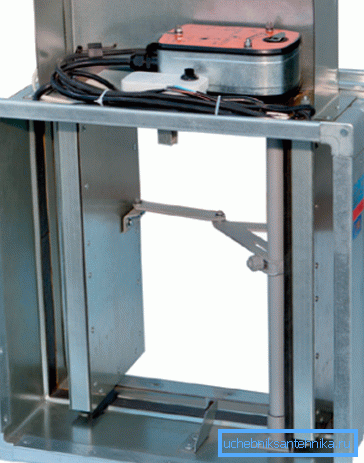

- Normaalisti auki;
- Normaalisti suljettu;
- Kaksinkertainen toiminta.
Venttiilin käyttöön voidaan käyttää:
- Solenoidi- ja taaksepäin yhdistelmät. Solenoidi voi avata venttiilin; sulje se; pidä auki ja suljetussa asennossa vastakkain paluuveden kanssa; lukon toiminnasta, vapauta venttiili.
- Sulava lukko, jossa on jousi. Venttiilit, joissa on tällainen työvaihe, ovat halpoja, mutta ne pystyvät käyttämään vain yhtä käynnistystä.
- Servo moottorilla ja vaihteistolla.
Lisäksi vääntöporttien sijaan käytetään yleisesti kuristusventtiilejä käsikäyttöisillä tai sähkömekaanisilla toimilaitteilla.
johtopäätös
Oletamme, että tutustumme uuteen tuuletuslaitteistoon. Kuten tavallista, tässä artikkelissa oleva video tarjoaa lukijalle lisäaiheita.
