Ilmanvaihto ja ilmastointi: miten kotiisi voidaan tarjota

Moderni mökki- tai kaupunkikylpylän mukavaan käyttöön tarvitaan paljon erilaisia ​​teknisiä verkostoja: sähkö, lämmitys, vesihuolto, viemäri, televisio ja internet. Ilmastointi- ja ilmanvaihtojärjestelmät ovat myös olennainen osa modernia asuntoa.

Huolimatta monimutkaisuudesta, jolla on tiettyjä taitoja, se voidaan suunnitella omin käsin. Tässä artikkelissa annetut ohjeet antavat sinulle kaikki tarvittavat teoreettiset tiedot.

Mikrokliima ja sen ominaisuudet

Mukavuus talossa ja sen asukkaiden mukavuus riippuu monista ympäristöparametreista: lämpötila, kosteus, melutaso ja niin edelleen. Yhdessä ne muodostavat mikroklubin käsitteen. Maamme olemassa olevat standardit on sisällytetty erilaisiin rakennusalan sääntelyasiakirjoihin (SNiP ilmanvaihtoa ja ilmastointia varten, GOST lämmityslaitteille, yhteisyritykset teknisten järjestelmien asentamiseen jne.).

Ottaen huomioon, että tämän materiaalin aiheena on ilmastointi ja ilmanvaihto, asumme vain tiettyihin ominaisuuksiin, jotka vaikuttavat asuin- tai liikerakennuksen mikroilmastoon:

• ilman lämpötila;
• sen koostumus;
• kosteus;
• puhtaus.

SNiP 41.01-2003: n mukaan edellä mainittujen ominaisuuksien vakioarvot ovat seuraavat:

1. Ilman lämpötila 20 - 22 astetta. Valtion terveysviranomaiset asettavat tämän parametrin ja sitä pidetään optimaalisena ihmisen normaalielämässä, elämässä, lepossa ja työssä.

Yleensä huoneen lämpötilan nostamiseksi käytetään lämmitysjärjestelmiä ja sen vähentämiseksi - ilmanvaihtokanavien ja ilmastointilaitteiden verkostoa. Tehokkaimmat ovat mikroklimaalikontrollikompleksit, joihin kuuluvat ilmanvaihtoon ja ilmastointiin tarkoitetut automaattiset ohjaimet. Niiden avulla voit säätää laitteen toimintaa ilman ihmisen väliintuloa ulkoisista antureista saatujen tietojen perusteella.

1. Ilman kosteus 60 - 80%. Tätä parametria säätelee yksinomaan ilmanvaihtojärjestelmä. Joskus käytetään erityisiä kosteuden stabilointiaineita, jotka on yhdistetty ilmanvaihtokanaviin. Se käyttää myös automaattisia ohjauspiirejä, joissa on anturit.
2. Ilman kemiallinen koostumus. Ihmiskeho on hyvin herkkä epäpuhtauksille ja pölylle ilmassa. Siksi huoneeseen tulevat ilmamassat on suodatettava kiinteistä hiukkasista ja kaasuista, jotka voivat olla terveydelle haitallisia.

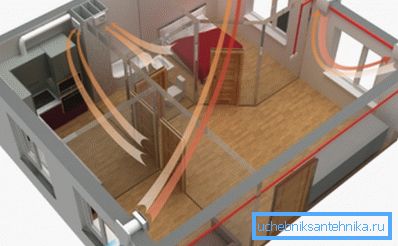

1. Tasainen lämmönjakelu huoneiden välillä. Yksi ilmanvaihtojärjestelmän tärkeimmistä tehtävistä on varmistaa sama lämpötila koko talossa (huoneisto). Oikein suunniteltu järjestelmä, jossa on tulo-, ylivuoto- ja pakokaasuaukot, mahdollistaa kylmän ja lämpimän ilman sekoittamisen.

Jotta edellä mainituista verkoista saadaan mahdollisimman tehokas vaikutus, niiden on toimittava sujuvasti. Paras ratkaisu olisi yhdistää ne yhdeksi järjestelmäksi, joka on yhdistetty Smart Home -ohjelmisto- ja laitteistokompleksiin.

Vaikka tällaisen järjestelmän myyntihinta on huomattava, tämä päätös maksaa tulevaisuudessa useita kertoja, koska ilmanvaihdossa ja ilmastointijärjestelmissä säästetty energia säästää merkittävästi kustannuksia.

Vihje! Suurin vaikutus automaattisten ohjausjärjestelmien käyttöön on suurissa asuinrakennuksissa, suurissa kaupallisissa ja teollisissa tiloissa, joissa tilojen ilmanvaihto ja ilmastointi ovat yksi suurimmista menoeristä.

Ilmastojärjestelmien kuvaus

ilmanvaihto

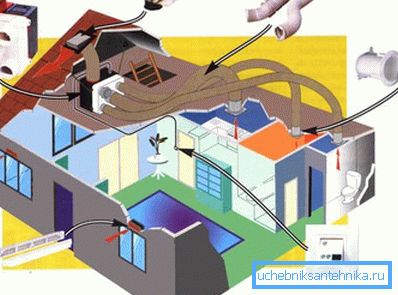

Asuin- ja liiketilojen ilmankiertojärjestelmä on monimutkainen joukko erilaisia ​​laitteita ja ilmakanavia, jotka on yhdistetty yhteen verkkoon.

Nykyisten määräysten mukaan ilmanvaihto on jaettu useisiin eri luokkiin riippuen:

1. Ilmavirran järjestäminen:

• luonnollinen työntövoima johtuu paineen ja lämpötilan erosta huoneen sisällä ja ulkopuolella;
• mekaaninen - ilma liikkuu ilmanvaihtokanaviin asennettujen puhaltimien avulla.

1. Luomisen tarkoituksen mukaan:

• liitäntälaatikko;
• uuttamalla;
• monimutkainen.

1. Sovelluksen mukaan:

• yksilöllinen - käytetään tarjoamaan puhdasta ilmaa asunnolle tai omakotitalolle;
• julkisia - käytetään kaupallisten ja teollisten tilojen ilmanvaihtoon.

Ilmanvaihtoverkon suunnitteluun ja asentamiseen on kiinnitettävä enemmän huomiota. Käytetyistä laitteista sekä ilmakanavien kokoonpanosta ja koosta riippuen sen tehokkuus riippuu suuresti. Yksittäisissä ilmanvaihtojärjestelmissä voi olla suositeltavaa käyttää yleistä laitetta, joka lämmittää, jäähdyttää ja suodattaa ilmavirran.

Vihje! Mitä laadukkaammin tämä tekninen verkosto tehdään, sitä vähemmän todennäköistä on, että tuuletus ja ilmastointi on korjattava lähitulevaisuudessa. Riittää, että puhdistat sen säännöllisesti.

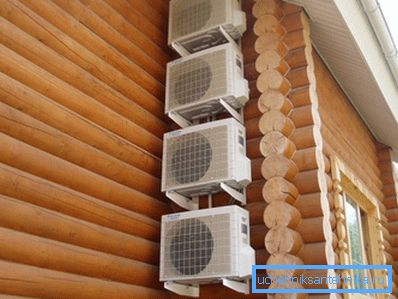

Ilmastointi

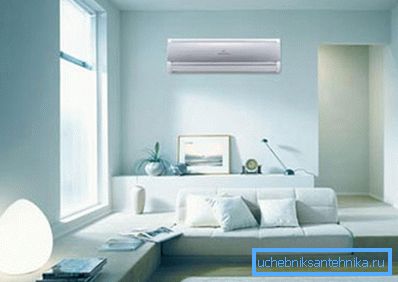

Puhtaan ilman syöttöjärjestelmä huoneisiin ja vanhan poistaminen ei riitä takaamaan mukavuutta talossa. Kesällä huoneen lämpötila nousee riittävän korkealle, koska ilmamassat on jäähdytettävä ennen kuin ne toimitetaan huoneeseen. Nämä tehtävät on suunniteltu hoitamaan ilmastointilaitteita.

Useimmiten olemassa olevat kotimaiset ilmajäähdyttimet on jo varustettu instrumenteilla ja antureilla, jotka säätävät itsenäisesti ilmavirran, joka säätelee sen lämpötilaa, asettaa kosteuden ja antaa suodatuksen.

Nykyaikainen teollisuus tuottaa seuraavia ilmastointijärjestelmiä:

1. Kotitalous, teknologia ja tuotanto. Ensimmäisiä käytetään yksittäisten asuntojen mikroklubin valvontajärjestelmissä, ja toinen ja kolmas asennetaan jäähdytysilman massoille ostoskeskuksissa, työpajoissa, varastoissa ja muissa vastaavissa tiloissa. Niiden ominaisuus on suuri teho ja suorituskyky sekä monia muita ominaisuuksia.
2. Paikallinen ja keskitetty. Niitä käytetään jäähdyttämään ilmaa yhdessä huoneessa tai kunnostamaan virtauksia, jotka ilmanvaihtokanavien kautta ulottuvat koko rakennukseen.
3. Mobiili ja kiinteä. Ensimmäinen voidaan kuljettaa mihin tahansa tilaan, jälkimmäinen voidaan asentaa kerran eikä sitä voi siirtää ilman ensimmäistä purkamista.
4. kierrätys (käytä ilmaa huoneesta, muodostaen suljetun silmukan) ja suoravirtauksen (jäähdytä virtaus, imetään kadulta).
5. Yhden vyöhykkeen ja monivyöhyke. Jälkimmäisessä tapauksessa jäähdytyslaite on yksi moduuli, ja lohkot asennetaan huoneeseen, jolloin voit asettaa erilaisia ​​parametreja ilman lämpötilalle, ilmavirran intensiteetille ja sen suunnalle.

Lisäksi ilmastointijärjestelmät on jaettu tyypeihin niiden suunnittelun ominaisuuksien mukaan:

1. Split-järjestelmät. Tällaiset ilmajäähdyttimet ovat hyvin yleisiä. Niitä käytetään sekä yksittäisten asuntojen laitteisiin että teollisuuskompleksien jäähdytykseen. Ne eroavat huollettujen tilojen tehosta ja tilavuudesta.

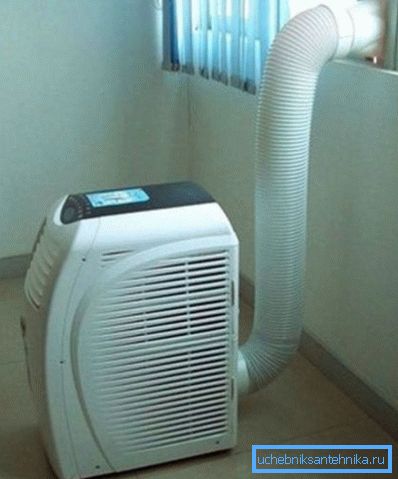

2. Lattia- ja ikkunan ilmastointilaitteet. Niiden ulkonäön ja asennustavan ominaisuudet ovat selviä nimistä. Kompaktit mallit, jotka on asennettu ikkunan aukkoihin tai sijoitettu suoraan huoneen sisään, eivät vaadi seinien eheyden rikkomista, mikä helpottaa asennusta.

1. Teollisuuslaitteet, jotka on asennettu erityisiin ilma-aluksiin tai teknisiin tiloihin. Useimmiten näitä ilmastointilaitteita käytetään teollisuusrakennusten ja liiketilojen jäähdytykseen (kaupat, viihdekeskukset jne.).
2. Finecoles ja jäähdyttimet. Nämä ovat tehokkaimpia ja kalliimpia järjestelmiä, joita käytetään monimutkaisissa mikroklubin valvontajärjestelmissä suurilla alueilla.

Ominaisuudet: Asennus ilmanvaihto

Tulokanavat

Riippumatta siitä, mitä ilmanvaihtojärjestelmää haluat, se ei toimi kunnolla ilman ilman virtausta huoneeseen.

Aikaisemmin ilmamassat tulivat tunkeutumisesta - tunkeutuminen halkeamien, halkeamien ja huokosten läpi rakennusrakenteissa. Mutta modernit rakennusmateriaalit ja hermeettiset ikkunalohkot ovat käytännöllisesti katsoen ilmatiiviitä, ja siksi on tarpeen järjestää lisää saapuvia kanavia.

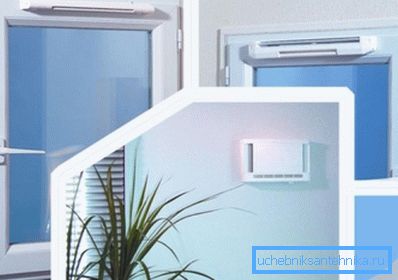

On olemassa useita erilaisia ​​venttiilejä, jotka tarjoavat ilmavirtaa:

1. ikkuna - on asennettu ikkunalohkon yläosaan, johon on tarpeen tehdä reikä. Myynnissä ovat myös polymeeriset ikkunat, joissa on jo kiinteät venttiilit, mikä säästää sinua tekemästä tätä työtä itse.
2. kynnys. Ne koostuvat ilmakanavasta, jonka ulompi osa on suojattu koristeella, ja sisäosassa on venttiili, jossa on suodatin, jolla voit säätää ilmavirran voimakkuutta.
3. Nadokonnye. Suunnittelu on samanlainen kuin edelliset, mutta vähemmän tehokas, koska keskuslämmityslaitteen jäähdytin ei lämmitä sisääntulevaa ilmaa.

Jos on tarpeen varustaa tehokkain syöttöilmanvaihtojärjestelmä, on suositeltavaa asentaa sähköventtiilillä varustettu tuloventtiili. Tässä tapauksessa sinun on kuitenkin huolehdittava laadukkaasta äänen eristyksestä, koska tämän laitteen moottorin hum ei lisää mukavuutta sisätiloissa.

Vihje! Ennen kuin asennat mekaanisen ilmanvaihdon, harkitse lämmön talteenottimen ostamista, jonka avulla voit lämmetä saapuvan ilman virtauksen lähtevän ilman läpi sekoittamatta niitä. Tämä mahdollistaa lämmityspalvelujen maksamisen kustannusten pienentämisen.

Ilmakanavien asennus

Ilmanvaihtokanavat on valmistettu seuraavista materiaaleista:

• polyuretaani;
• polyvinyylikloridi;
• tina;
• polypropeenia.

On olemassa myös kuparista tai tekstiileistä valmistettuja ilmaputkia, joilla on korkean teknisen ominaisuuden lisäksi houkutteleva ulkonäkö.

Ilmakanavien muoto on neliö, pyöreä ja suorakulmainen. Kierrosten, ohituksen, taivutusten ja haarukoiden järjestämiseen käytetään erilaisia ​​muotoiltuja osia. Lisäksi asennettaessa ilmakanavia vaikeasti saavutettavissa paikoissa voit käyttää alumiinifoliosta valmistettuja joustavia osia.

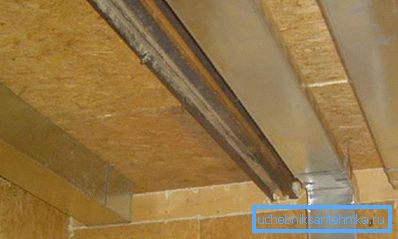

Useimmiten tuuletuskanavat on kiinnitetty kattoon. Tätä varten käytä tavanomaisia ​​kumitiivisteitä sisältäviä kiinnikkeitä, mikä vähentää tärinän tasoa voimakkaan ilmavirran kanavien läpi.

Jos ilmakanavan koko on yli 30 cm, käytä nastoja.

Vahvistaessasi sinun tulee noudattaa tätä sääntöä:

• lyhyet ilmakanavat on kiinnitetty yhdellä kiinnikkeellä kullekin osalle;
• Pitkät ja raskaat ilmakanavat edellyttävät kiinnityselimiä 30-40 cm välein.

Tuuletusyksikkö

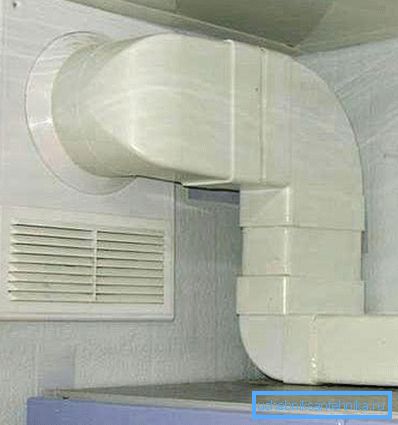

Ilmanvaihdon valmistuksessa on otettava huomioon, että pakoputken reiät on varustettava joko jokaisessa huoneessa tai "raskaimmilla" alueilla: wc, kylpyhuone, keittiö, ruokakomero. Muuten makuuhuoneeseen tai olohuoneeseen voi päästä epämiellyttäviä hajuja ja savua.

Jännitteen parantamiseksi ulostuloaukon tulee olla 20 cm katon alapuolella.

johtopäätös

Kun olet tarkastellut edellä mainittua materiaalia, olet saanut laajaa tietoa, jonka avulla voit suunnitella itsenäisesti ilmanvaihtojärjestelmän, jossa on ilmastointi kotona tai asunnossa.

Visuaalisesti koko prosessi näkyy tämän artikkelin videossa.
